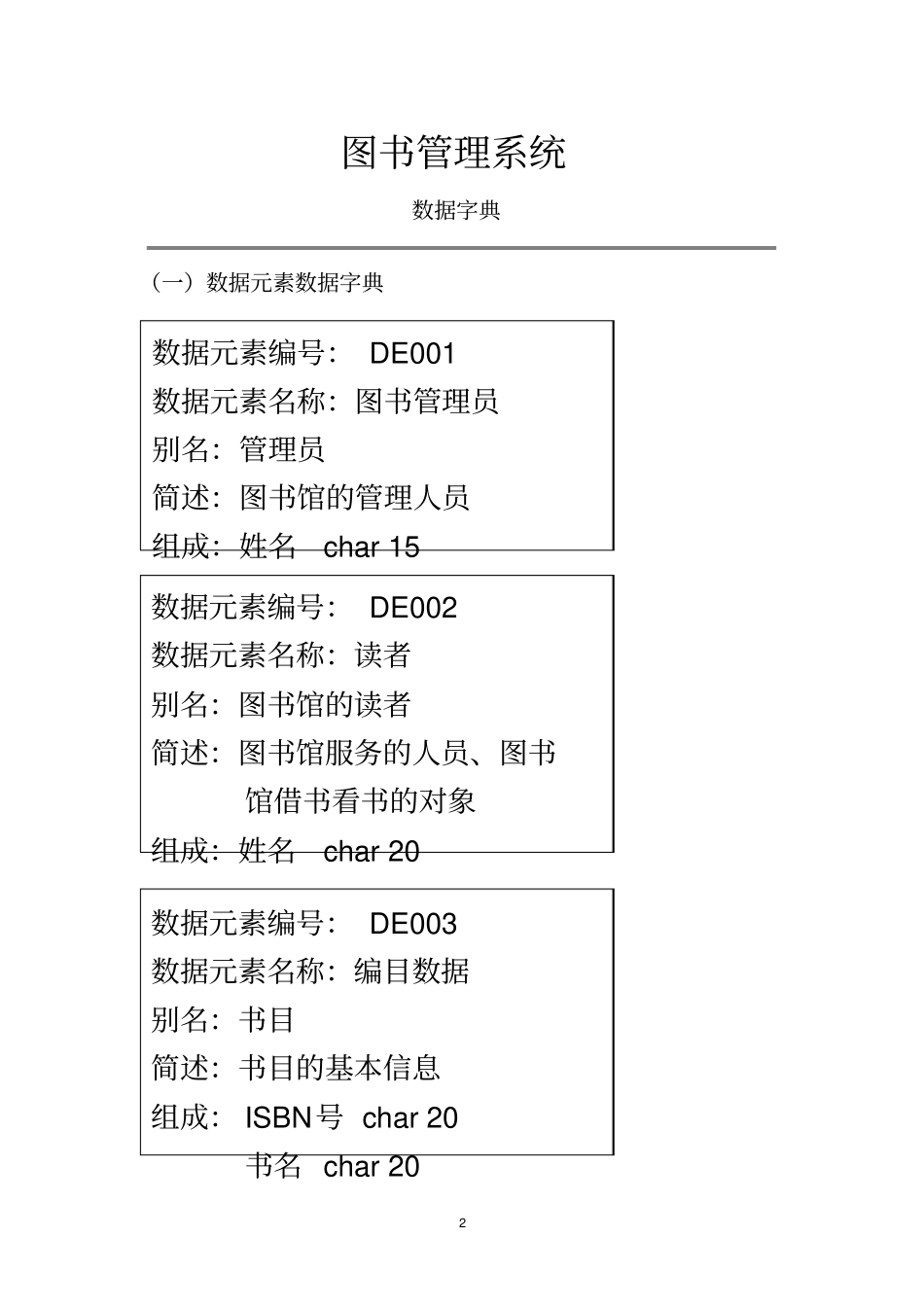

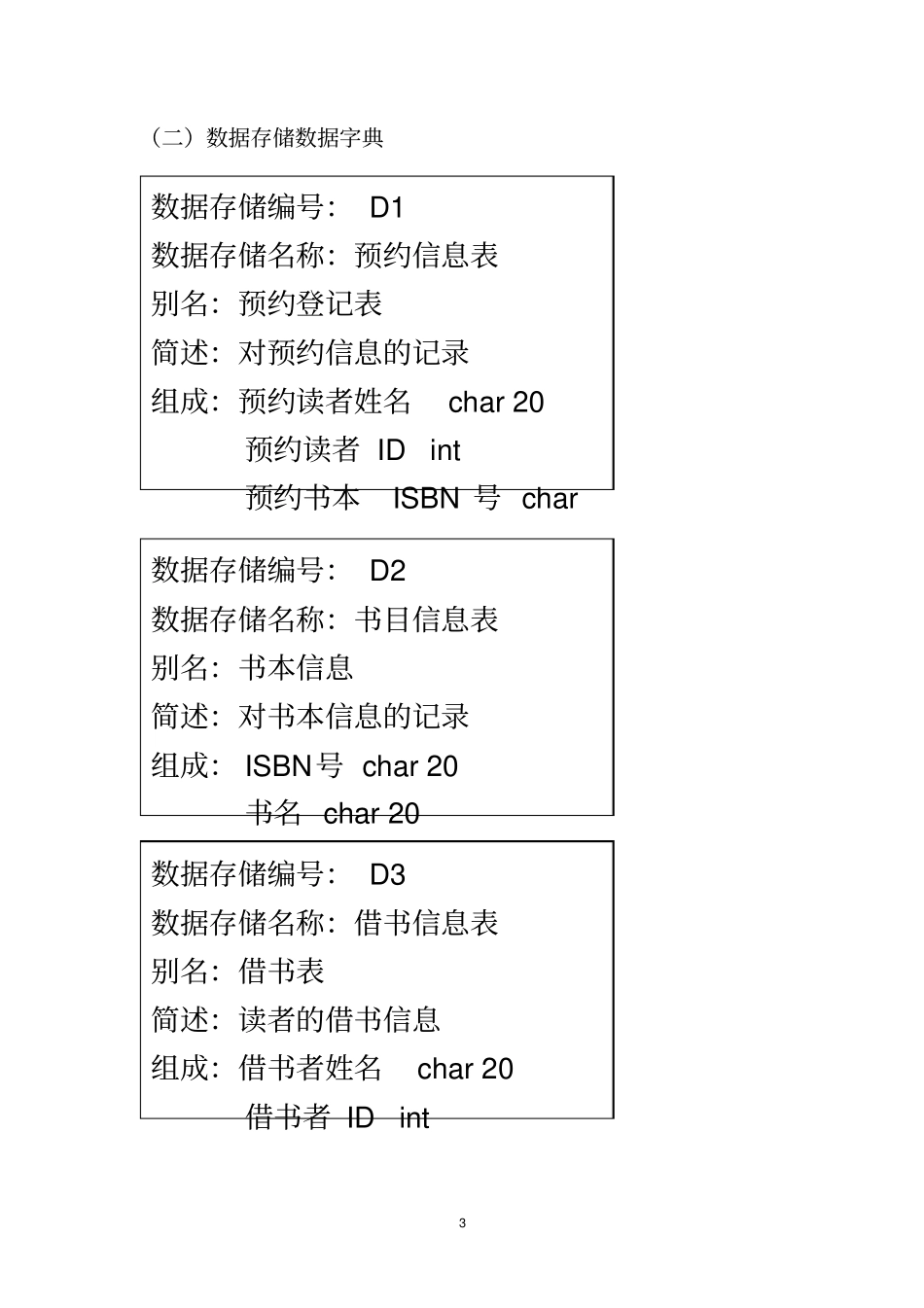

图书管理系统数据字典2图书管理系统数据字典（一）数据元素数据字典数据元素编号：DE001数据元素名称：图书管理员别名：管理员简述：图书馆的管理人员组成：姓名char15数据元素编号：DE002数据元素名称：读者别名：图书馆的读者简述：图书馆服务的人员、图书馆借书看书的对象组成：姓名char20数据元素编号：DE003数据元素名称：编目数据别名：书目简述：书目的基本信息组成：ISBN号char20书名char203（二）数据存储数据字典数据存储编号：D1数据存储名称：预约信息表别名：预约登记表简述：对预约信息的记录组成：预约读者姓名char20预约读者IDint预约书本ISBN号char数据存储编号：D2数据存储名称：书目信息表别名：书本信息简述：对书本信息的记录组成：ISBN号char20书名char20数据存储编号：D3数据存储名称：借书信息表别名：借书表简述：读者的借书信息组成：借书者姓名char20借书者IDint4（三）数据流数据字典数据存储编号：D4数据存储名称：图书借阅清单别名：借阅信息简述：书本的借阅信息组成：书本ISBN号char20书名char20数据流编号：DF001数据流名称：查询要求简述：图书管理员输入给系统的读者的查询条件组成：ISBN号char20/书名数据流编号：DF002数据流名称：查询信息简述：系统输出给管理员和读者的书目信息组成：ISBN号char20书名char205数据流编号：DF003数据流名称：借书信息简述：读者的借书要求信息组成：读者IDintISBN号char20书名char20数据流编号：DF004数据流名称：预约要求简述：读者的预约信息组成：读者IDcharISBN号char20书名char20预约时间char20数据流编号：DF005数据流名称：预约通知简述：读者的预约信息组成：读者IDcharISBN号char20书名char206（四）数据处理数据字典数据流编号：DF006数据流名称：还书信息简述：读者的还书信息组成：读者IDcharISBN号char20书名char20数据流编号：DF007数据流名称：入库要求简述：图书的入库信息组成：ISBN号char20书名char20数据流来源：数据处理编号：DP001数据处理名称：查询处理简述：接收和处理从读者和图书管理员输入的查询要求输入：查询要求来源：读者和图书管理员7数据处理编号：DP002数据处理名称：借书管理简述：处理由图书管理员输入的读者的借书要求输入：借书信息来源：图书管理员输出：1、借书成功去处：外部数据处理编号：DP003数据处理名称：预约管理简述：接收来自读者的预约要求并处理该要求输入：预约信息来源：读者输出：预约成功信息去处：读者数据处理编号：DP004数据处理名称：还书管理简述：处理图书管理员为读者还书输入：还书信息来源：读者输出：还书成功去处：读者8数据处理编号：DP005数据处理名称：入库管理简述：图书管理员请求系统对图书进行入库录入工作输入：入库要求、书目信息来源：图书管理员输出：1、数目以建立，更改图书数据处理编号：DP006数据处理名称：通知管理简述：向读者发送信息通知输入：图书信息来源：书籍输出：读者书本通知归还时间去处：读者
