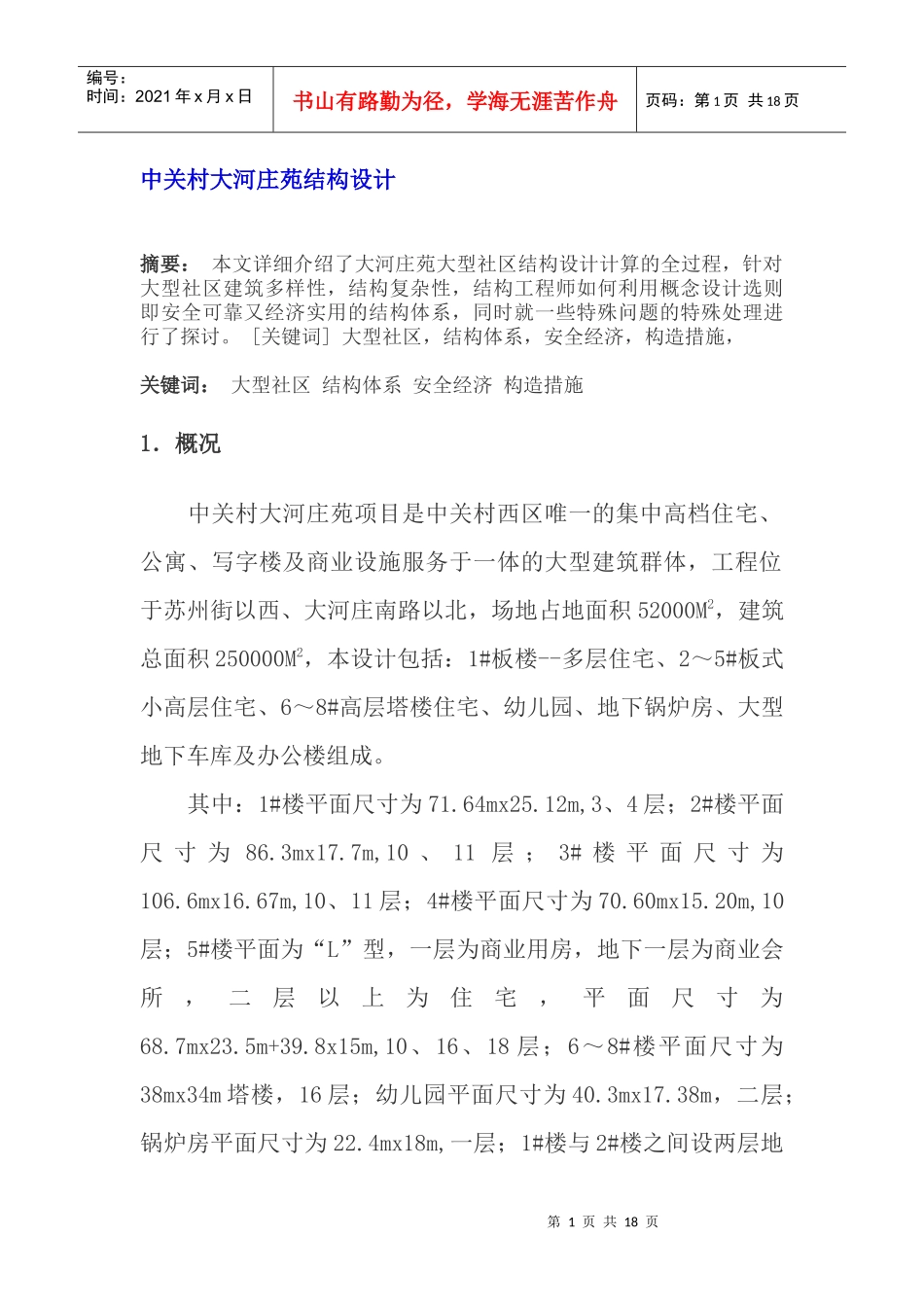

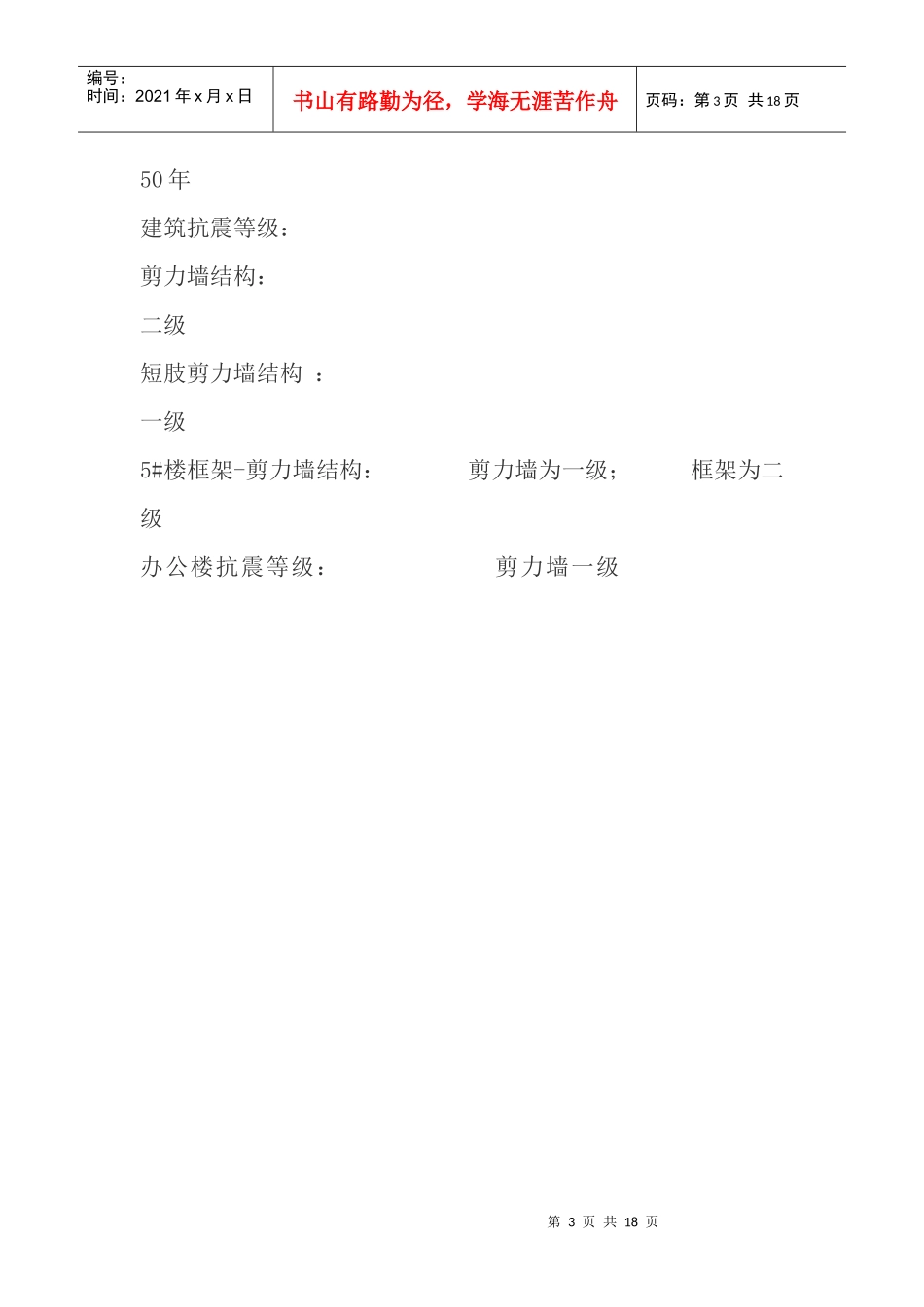

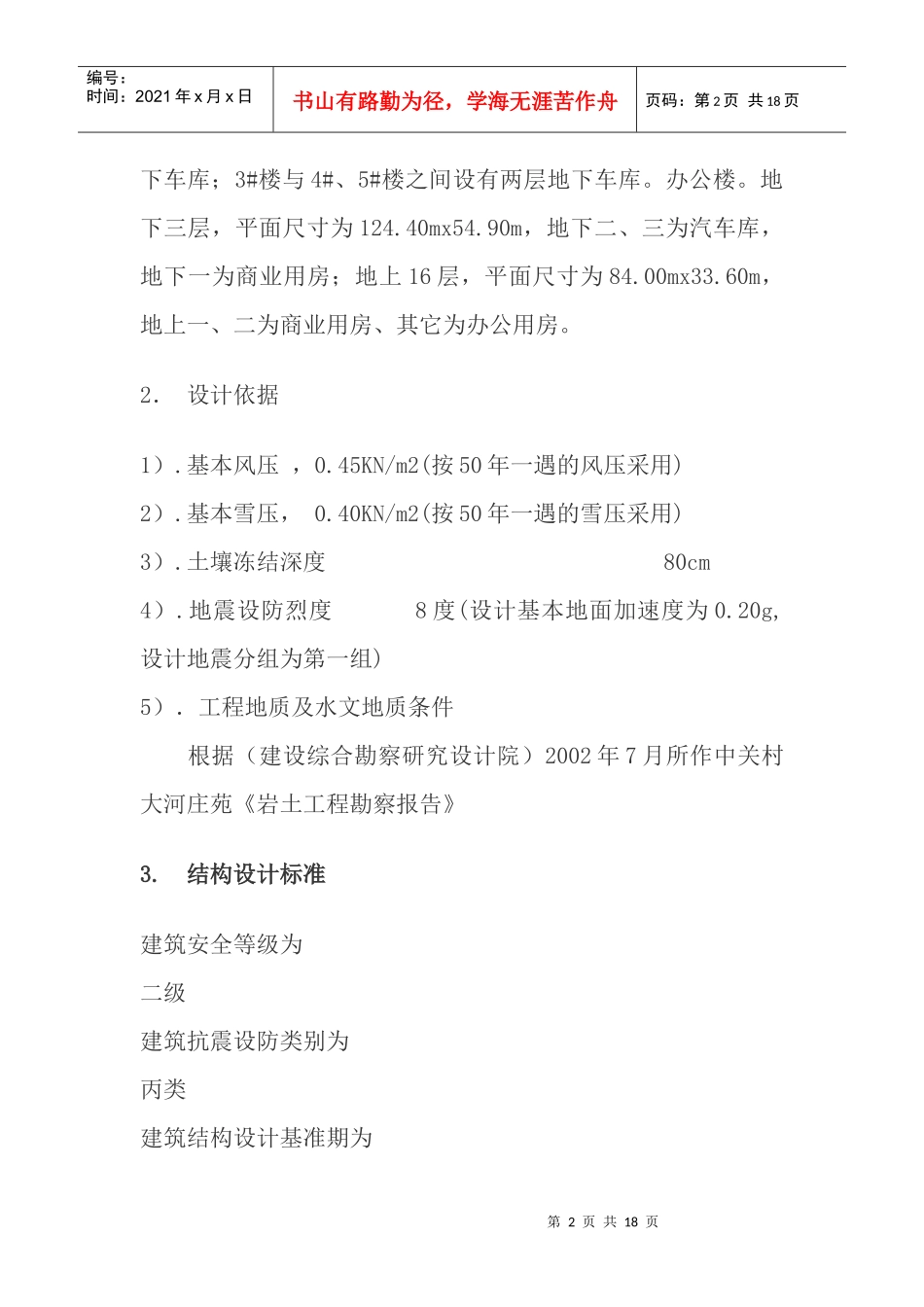

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页中关村大河庄苑结构设计摘要：本文详细介绍了大河庄苑大型社区结构设计计算的全过程，针对大型社区建筑多样性，结构复杂性，结构工程师如何利用概念设计选则即安全可靠又经济实用的结构体系，同时就一些特殊问题的特殊处理进行了探讨。[关键词]大型社区，结构体系，安全经济，构造措施，关键词：大型社区结构体系安全经济构造措施1．概况中关村大河庄苑项目是中关村西区唯一的集中高档住宅、公寓、写字楼及商业设施服务于一体的大型建筑群体，工程位于苏州街以西、大河庄南路以北，场地占地面积52000M2，建筑总面积250000M2，本设计包括：1#板楼--多层住宅、2～5#板式小高层住宅、6～8#高层塔楼住宅、幼儿园、地下锅炉房、大型地下车库及办公楼组成。其中：1#楼平面尺寸为71.64mx25.12m,3、4层；2#楼平面尺寸为86.3mx17.7m,10、11层；3#楼平面尺寸为106.6mx16.67m,10、11层；4#楼平面尺寸为70.60mx15.20m,10层；5#楼平面为“L”型，一层为商业用房，地下一层为商业会所，二层以上为住宅，平面尺寸为68.7mx23.5m+39.8x15m,10、16、18层；6～8#楼平面尺寸为38mx34m塔楼，16层；幼儿园平面尺寸为40.3mx17.38m，二层；锅炉房平面尺寸为22.4mx18m,一层；1#楼与2#楼之间设两层地第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页下车库；3#楼与4#、5#楼之间设有两层地下车库。办公楼。地下三层，平面尺寸为124.40mx54.90m，地下二、三为汽车库，地下一为商业用房；地上16层，平面尺寸为84.00mx33.60m，地上一、二为商业用房、其它为办公用房。2．设计依据1）.基本风压，0.45KN/m2(按50年一遇的风压采用)2）.基本雪压，0.40KN/m2(按50年一遇的雪压采用)3）.土壤冻结深度80cm4）.地震设防烈度8度(设计基本地面加速度为0.20g,设计地震分组为第一组)5）．工程地质及水文地质条件根据（建设综合勘察研究设计院）2002年7月所作中关村大河庄苑《岩土工程勘察报告》3.结构设计标准建筑安全等级为二级建筑抗震设防类别为丙类建筑结构设计基准期为第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页50年建筑抗震等级：剪力墙结构：二级短肢剪力墙结构：一级5#楼框架-剪力墙结构：剪力墙为一级；框架为二级办公楼抗震等级：剪力墙一级第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页框架一级图一：总平面布置图4.结构设计1）地下结构1#楼与2#楼；3#楼与4#、5#楼之间的地下车库为二层,柱网为8.2mx7.2m,层高为3.3m+3.3m,其中地下二为六级人防，地下一为车库，顶板上覆土分别为3m、2m,底板考虑受力及防水第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页要求采用筏板基础，筏板厚为600mm,柱冲切不够时，利用建筑地面厚度向上做柱帽。车库顶板经过方案比较认为采用井字梁较为合理，主梁断面500x700;次梁断面400mmx500mm;顶板厚：地下二顶板厚为250mm;地下一层因上部有2m、3m的覆土及防水要求板厚取250mm;车库柱为600mmx600mm；外墙厚为350mm,内承重墙厚为200mm,人防临空墙厚为300mm。2#、3#楼地下为一层地下室，基础采用筏板，筏板厚为600mm,顶板采用梁板结构板厚为180mm。外墙厚为300mm,内承重墙厚为200mm。4#、5#楼地下为二层地下室，基础采用筏板，筏板厚为600mm，地下二顶板考虑人防板厚取为250mm，地下一顶板板厚为180mm，均采用梁板结构，外墙厚为350mm,内承重墙厚为200mm,人防临空墙厚300mm。6#～8#楼地下为二层地下室，基础采用750mm厚的筏板，外墙厚为350mm,内承重墙厚为200mm,人防临空墙厚300mm,地下二顶板考虑人防板厚取为250mm，地下一顶板板厚为180mm，均采用梁板结构。幼儿园基础采用柱下独立基础。地下锅炉房由于防水要求采用筏板基础。办公楼地下为三层,柱网为8.4mx8.4m,层高为3.4m+3.4m+5.1m,底板考虑受力及防水要求采用板式筏板基础，第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为...
