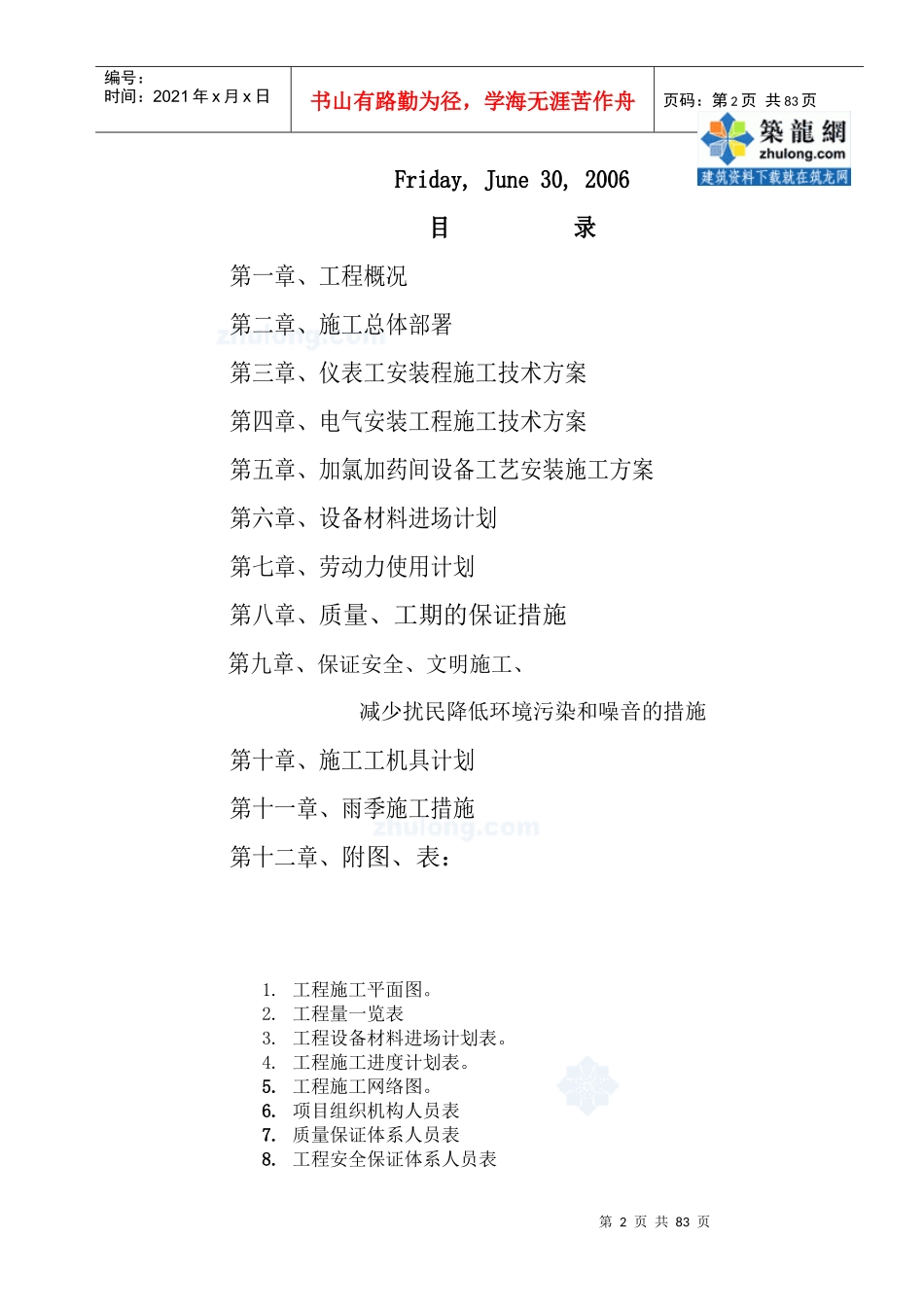

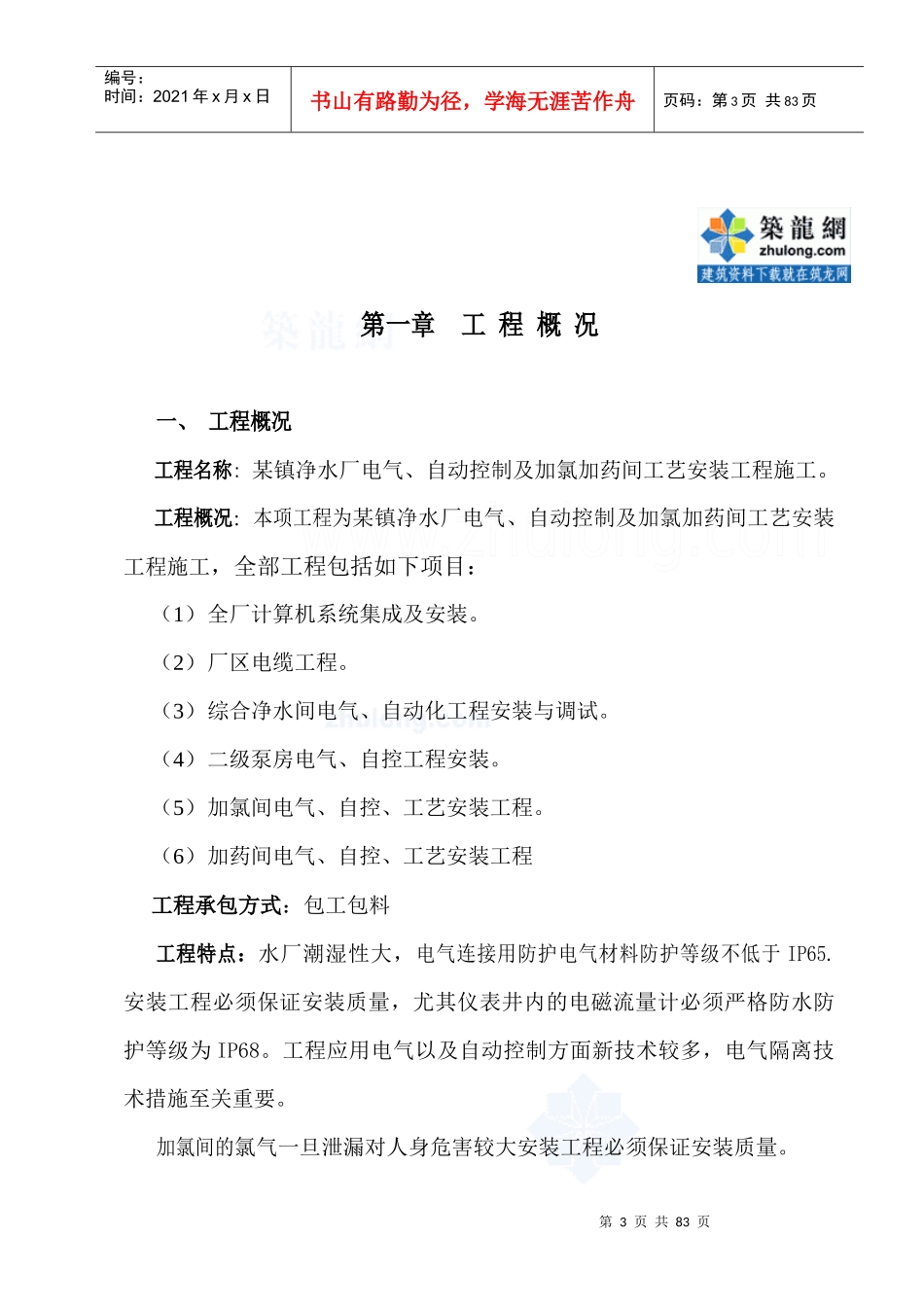

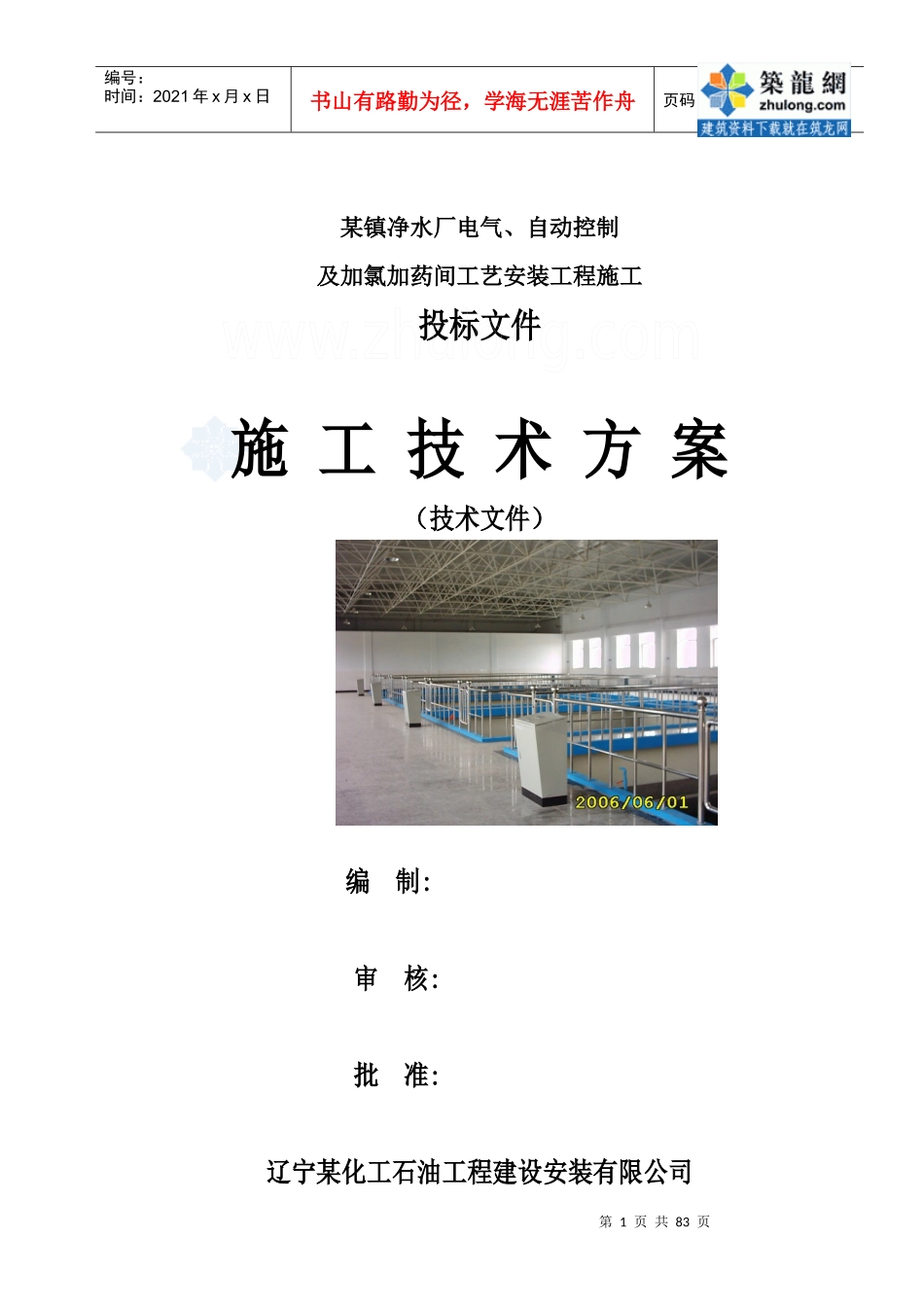

第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页某镇净水厂电气、自动控制及加氯加药间工艺安装工程施工投标文件施工技术方案（技术文件）编制:审核:批准:辽宁某化工石油工程建设安装有限公司第2页共83页第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页Friday,June30,2006目录第一章、工程概况第二章、施工总体部署第三章、仪表工安装程施工技术方案第四章、电气安装工程施工技术方案第五章、加氯加药间设备工艺安装施工方案第六章、设备材料进场计划第七章、劳动力使用计划第八章、质量、工期的保证措施第九章、保证安全、文明施工、减少扰民降低环境污染和噪音的措施第十章、施工工机具计划第十一章、雨季施工措施第十二章、附图、表：1.工程施工平面图。2.工程量一览表3.工程设备材料进场计划表。4.工程施工进度计划表。5.工程施工网络图。6.项目组织机构人员表7.质量保证体系人员表8.工程安全保证体系人员表第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页第一章工程概况一、工程概况工程名称:某镇净水厂电气、自动控制及加氯加药间工艺安装工程施工。工程概况：本项工程为某镇净水厂电气、自动控制及加氯加药间工艺安装工程施工，全部工程包括如下项目：（1）全厂计算机系统集成及安装。（2）厂区电缆工程。（3）综合净水间电气、自动化工程安装与调试。（4）二级泵房电气、自控工程安装。（5）加氯间电气、自控、工艺安装工程。（6）加药间电气、自控、工艺安装工程工程承包方式：包工包料工程特点：水厂潮湿性大，电气连接用防护电气材料防护等级不低于IP65.安装工程必须保证安装质量，尤其仪表井内的电磁流量计必须严格防水防护等级为IP68。工程应用电气以及自动控制方面新技术较多，电气隔离技术措施至关重要。加氯间的氯气一旦泄漏对人身危害较大安装工程必须保证安装质量。第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页工序存在交叉，土建施工、管道安装、设备安装、自控安装与电气安装相互间存在干扰，必须作好周密计划、安全防护必须保证。安装工程较分散，因此要作好分散施工管理工作。工程施工属夏、秋季天气变化较大，应作好防雨及防风施工准备工作。二、相关单位:建设单位:辽宁省某规划设计院设计单位:某县自来水公司招标公司:某国际工程咨询中心。投标单位：辽宁某工石油工程建设安装有限公司三、施工工期:本工程计划2006年7月12日开工，2006年11月30日竣工，绝对工期142天。四、质量目标根据公司质量方针的精神制定本工程质量目标:1.竣工工程一次合格率为100%;工程质量优良。2.确保规定施工工期142天。五、主要工程量表：见后附表。第二章工程施工总体部署第5页共83页第4页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共83页一、建立项目经理部，（项目经理部人员组成见管理人员配备表）。二、平面部署：对本项工程实行集中管理分散控制，工程指挥部设二期滤池间西侧包括材料堆放场，占地面积140平方米。参见平面布置图。三、施工人员部署：1.自控、电气专业成立4个班组，工艺安装成立2个班组。2.标书围包括的内容PLC计算机安装、软件编制和通讯工程则由单独的集成商进行。3.各部电气、仪表、工艺专业人员按照实际情况灵活调动，统一管理资源共享。各部分用工详细描述参见施工人员配备表。四、设备、材料进场和存放：材料按照设备、材料进场计划控制，经过检验的设备、材料按照分部工程堆放。详见：施工材料、设备进场计划和施工平面布置图。五、施工机械；按照单元分散管理，项目共享参见施工工机具表。六、实验室：实验人员2人，试验室位置选择待进场后与厂房协商。七、消防工作：指挥部成立消防机构负责全厂的消防安全检查和消防器材的配备。第三章仪表安装工程施工技术方案一．施工组织机构组织机构框图项目经理第6页共83页第5页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共83页质量技术安全材料计量施工一...
