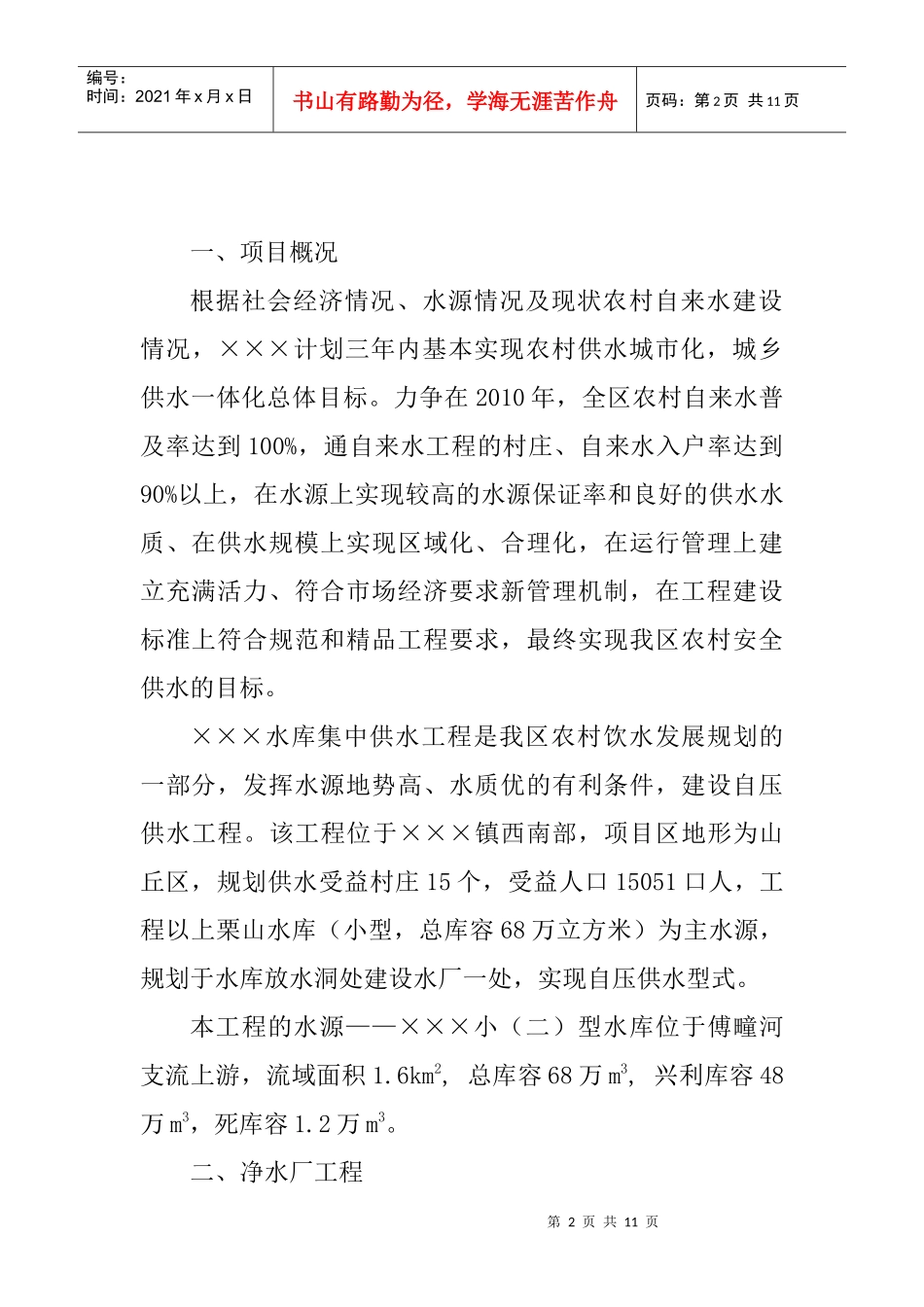

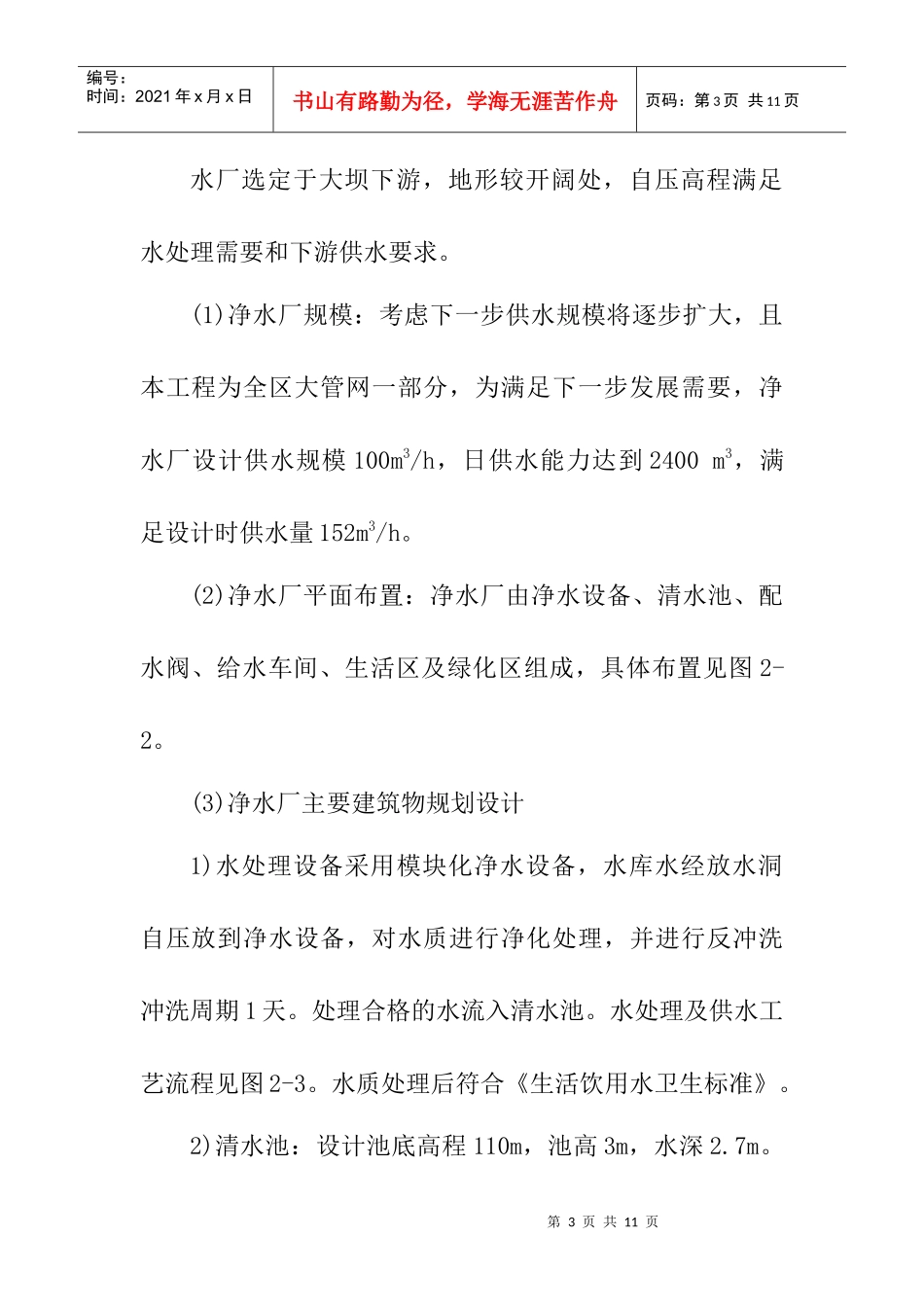

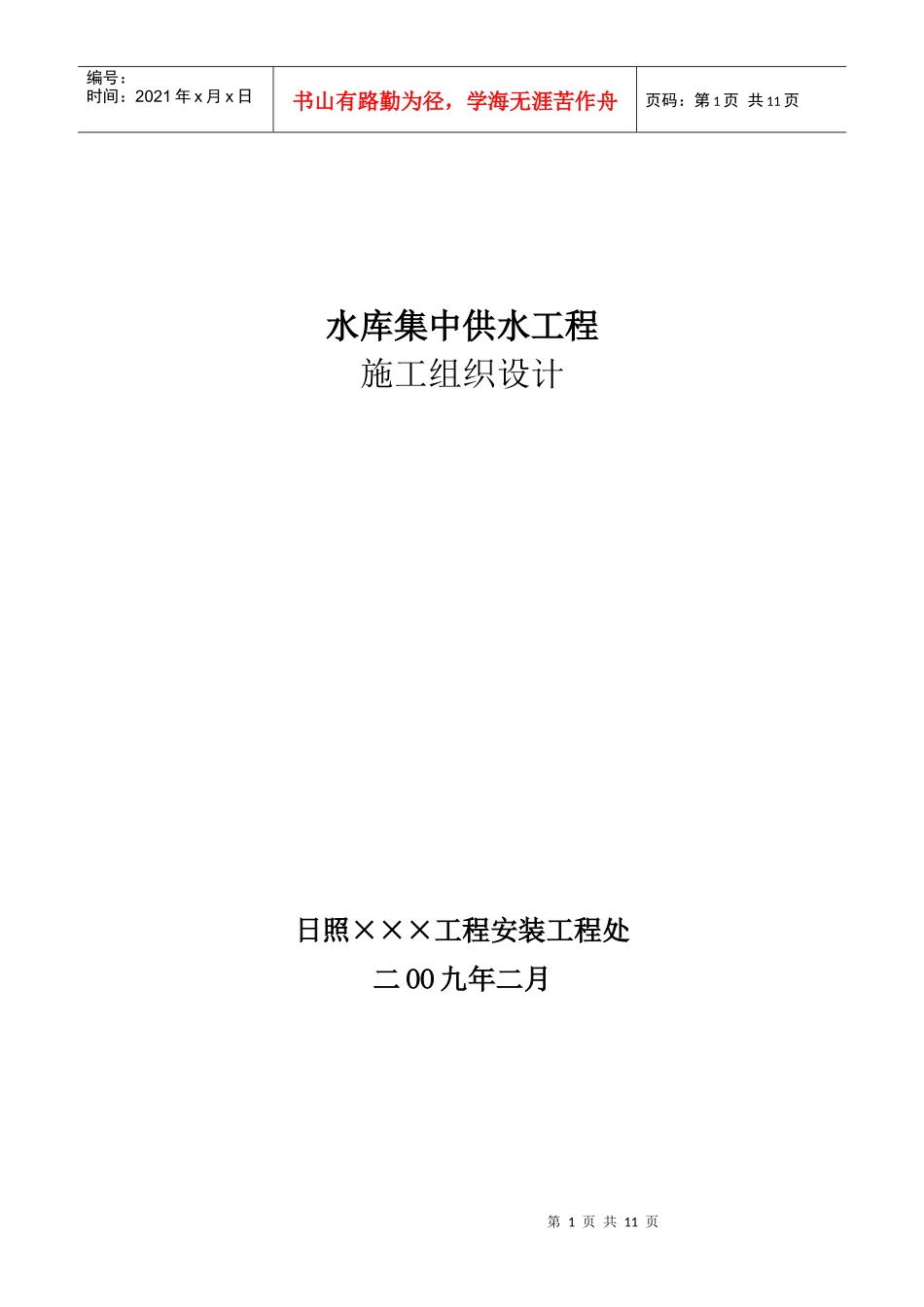

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页水库集中供水工程施工组织设计日照×××工程安装工程处二OO九年二月第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、项目概况根据社会经济情况、水源情况及现状农村自来水建设情况，×××计划三年内基本实现农村供水城市化，城乡供水一体化总体目标。力争在2010年，全区农村自来水普及率达到100%，通自来水工程的村庄、自来水入户率达到90%以上，在水源上实现较高的水源保证率和良好的供水水质、在供水规模上实现区域化、合理化，在运行管理上建立充满活力、符合市场经济要求新管理机制，在工程建设标准上符合规范和精品工程要求，最终实现我区农村安全供水的目标。×××水库集中供水工程是我区农村饮水发展规划的一部分，发挥水源地势高、水质优的有利条件，建设自压供水工程。该工程位于×××镇西南部，项目区地形为山丘区，规划供水受益村庄15个，受益人口15051口人，工程以上栗山水库（小型，总库容68万立方米）为主水源，规划于水库放水洞处建设水厂一处，实现自压供水型式。本工程的水源——×××小（二）型水库位于傅疃河支流上游，流域面积1.6km2,总库容68万m3,兴利库容48万m3，死库容1.2万m3。二、净水厂工程第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页水厂选定于大坝下游，地形较开阔处，自压高程满足水处理需要和下游供水要求。(1)净水厂规模：考虑下一步供水规模将逐步扩大，且本工程为全区大管网一部分，为满足下一步发展需要，净水厂设计供水规模100m3/h，日供水能力达到2400m3，满足设计时供水量152m3/h。(2)净水厂平面布置：净水厂由净水设备、清水池、配水阀、给水车间、生活区及绿化区组成，具体布置见图2-2。(3)净水厂主要建筑物规划设计1)水处理设备采用模块化净水设备，水库水经放水洞自压放到净水设备，对水质进行净化处理，并进行反冲洗冲洗周期1天。处理合格的水流入清水池。水处理及供水工艺流程见图2-3。水质处理后符合《生活饮用水卫生标准》。2)清水池：设计池底高程110m，池高3m，水深2.7m。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页正常工作水位109.7m。水池长13.15m，内设支撑墙3道，宽0.25m。池宽10.4m。边墙采用M7.5浆砌块石重力墙，内侧浇灌厚0.2m的C25混凝土(配φ10@200钢筋)。池底采用M7.5浆砌块石垫层，厚0.3m，垫层以上浇灌厚0.2m的C25混凝土底板(配φ10@200钢筋)。内表面采用防渗抹面。详见图2-4。2.5自动化控制系统水厂内设控制中心，安装自动化控制系统和厂区视频监控系统，并设立远传系统，与全区监控系统对接。操作流程如下：第5页共11页第4页共11页水源水处理设备微泄露补偿压力测量消毒瘤用户电源流量控制系统流量中央监控系统厂区视频监控视频监控二氧化氯发生器接全区控制中心编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页2．6管网附属建筑物设计管道敷设：采用PE管，内水压力根据《村镇供水工程技术规范》表6.0.7查得，按最大工作压力的1.5倍计算，管材选用0.6MPaUPVC管材，符合要求。在管道凸点和高点闸阀处要设自动进排气阀，防止管内形成负压，破坏管道。在长度超过50m时，每50m增加一个活套接头或伸缩节，防止管道伸缩破坏。管道回填土时管周围20cm内不应夹有石块等硬物，必要时可用砂代替，管道埋深不低于0.7m。UPVC管不准露天安装。在管道拐弯、管道过长处应设镇墩固定。三、主要工程施工方法3.1.1水源工程利用该水库为山区水库，水质较好的特点，建设集中连第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页片供水工程。首先对原水进行检测并进行水质综合处理，水处理设备安装、控制设备的调试按国家有关规范严格施工，确保使出厂水达到《生活饮用水卫生标准》（GB5749-1985）。管理方便，且能与全区供水信息化系统相接，确保农村饮水安全。3.1.2管道工程管道安装工程是关系到工程...
