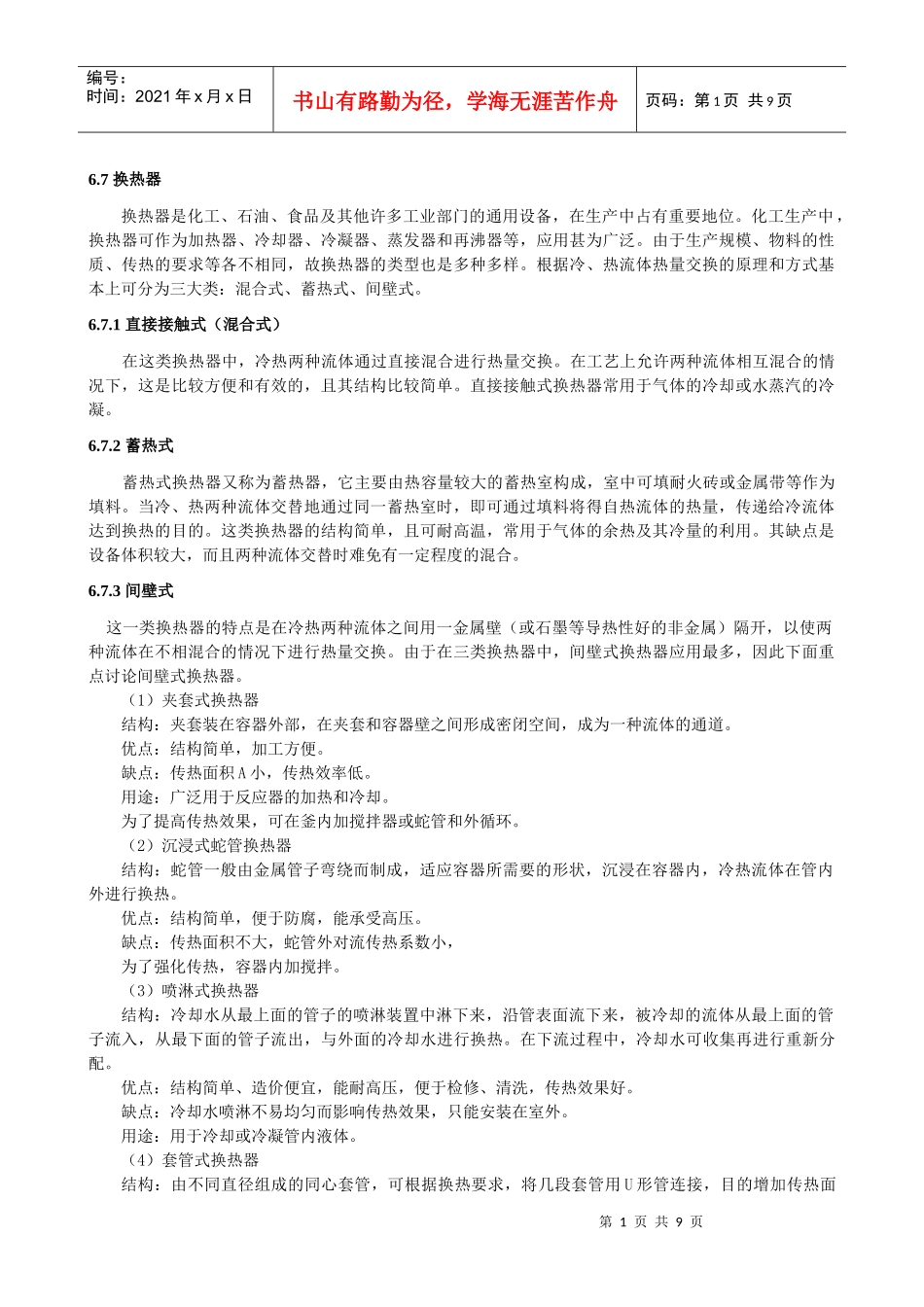

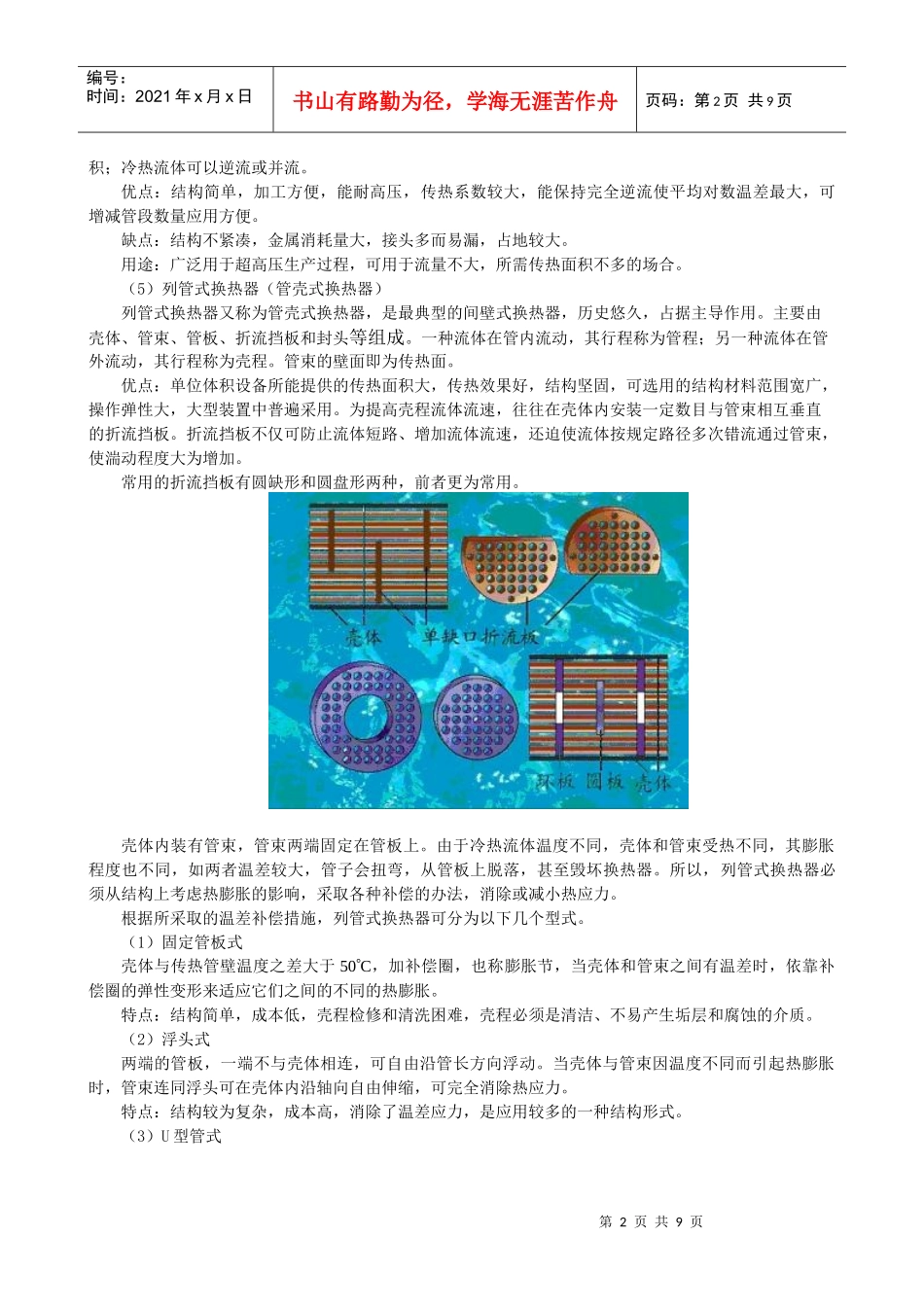

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页6.7换热器换热器是化工、石油、食品及其他许多工业部门的通用设备，在生产中占有重要地位。化工生产中，换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用甚为广泛。由于生产规模、物料的性质、传热的要求等各不相同，故换热器的类型也是多种多样。根据冷、热流体热量交换的原理和方式基本上可分为三大类：混合式、蓄热式、间壁式。6.7.1直接接触式（混合式）在这类换热器中，冷热两种流体通过直接混合进行热量交换。在工艺上允许两种流体相互混合的情况下，这是比较方便和有效的，且其结构比较简单。直接接触式换热器常用于气体的冷却或水蒸汽的冷凝。6.7.2蓄热式蓄热式换热器又称为蓄热器，它主要由热容量较大的蓄热室构成，室中可填耐火砖或金属带等作为填料。当冷、热两种流体交替地通过同一蓄热室时，即可通过填料将得自热流体的热量，传递给冷流体达到换热的目的。这类换热器的结构简单，且可耐高温，常用于气体的余热及其冷量的利用。其缺点是设备体积较大，而且两种流体交替时难免有一定程度的混合。6.7.3间壁式这一类换热器的特点是在冷热两种流体之间用一金属壁（或石墨等导热性好的非金属）隔开，以使两种流体在不相混合的情况下进行热量交换。由于在三类换热器中，间壁式换热器应用最多，因此下面重点讨论间壁式换热器。（1）夹套式换热器结构：夹套装在容器外部，在夹套和容器壁之间形成密闭空间，成为一种流体的通道。优点：结构简单，加工方便。缺点：传热面积A小，传热效率低。用途：广泛用于反应器的加热和冷却。为了提高传热效果，可在釜内加搅拌器或蛇管和外循环。（2）沉浸式蛇管换热器结构：蛇管一般由金属管子弯绕而制成，适应容器所需要的形状，沉浸在容器内，冷热流体在管内外进行换热。优点：结构简单，便于防腐，能承受高压。缺点：传热面积不大，蛇管外对流传热系数小，为了强化传热，容器内加搅拌。（3）喷淋式换热器结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。在下流过程中，冷却水可收集再进行重新分配。优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好。缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。用途：用于冷却或冷凝管内液体。（4）套管式换热器结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用U形管连接，目的增加传热面第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页积；冷热流体可以逆流或并流。优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对数温差最大，可增减管段数量应用方便。缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。（5）列管式换热器（管壳式换热器）列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。主要由壳体、管束、管板、折流挡板和封头等组成。一种流体在管内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。优点：单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束，使湍动程度大为增加。常用的折流挡板有圆缺形和圆盘形两种，前者更为常用。壳体内装有管束，管束两端固定在管板上。由于冷热流体温度不同，壳体和管束受热不同，其膨胀程度也不同，如两者温差较大，管子会扭弯，从管板上脱落，甚至毁坏换热器。所以，列管式换热器必须从结构上考虑热膨胀的影响，采取各种补偿的办法，消除或减小热应力。根据所采取的温差补偿措施，列管式换热器可分为以下几个型式。（1）固定管板式壳体与传热管壁...
