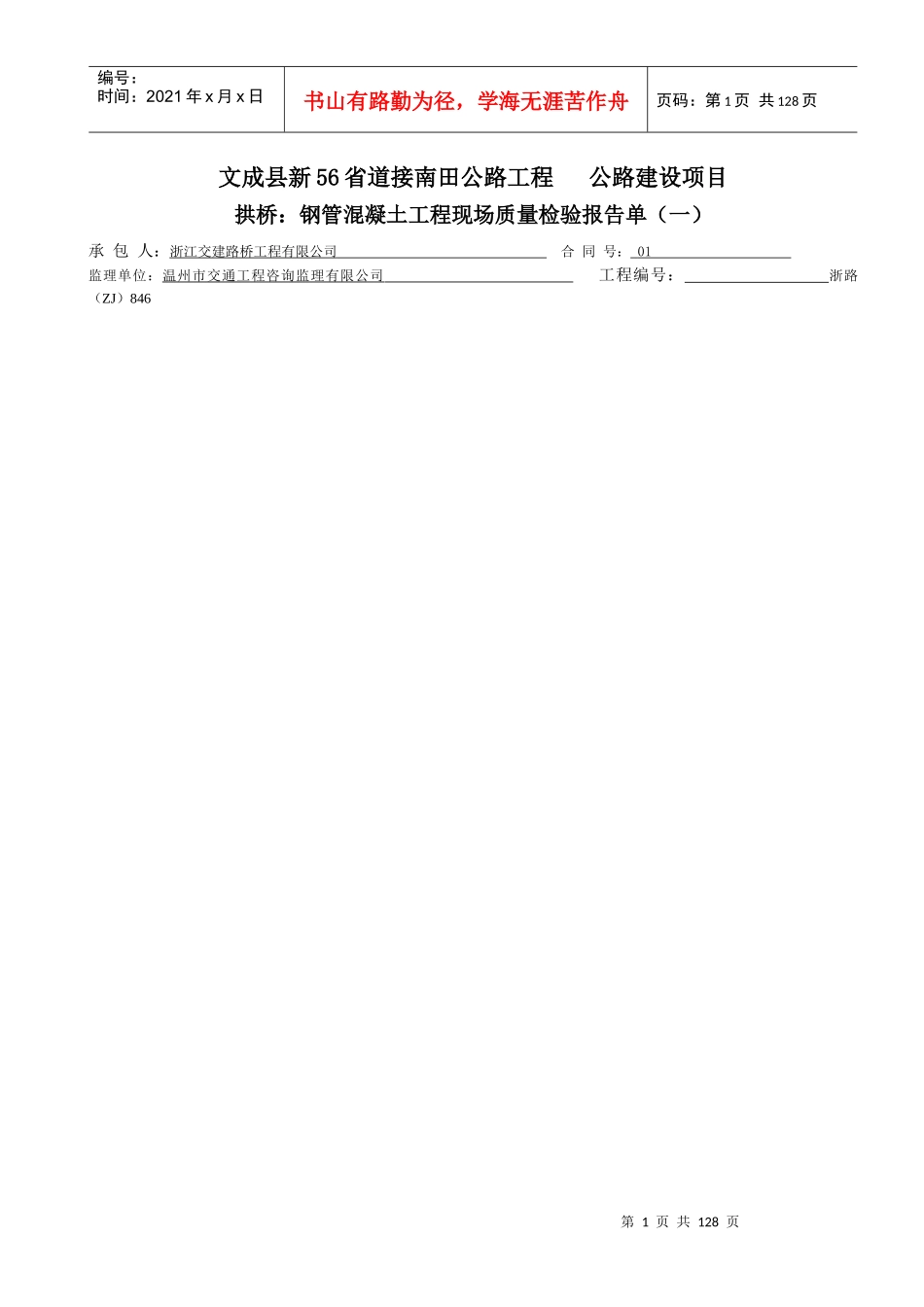

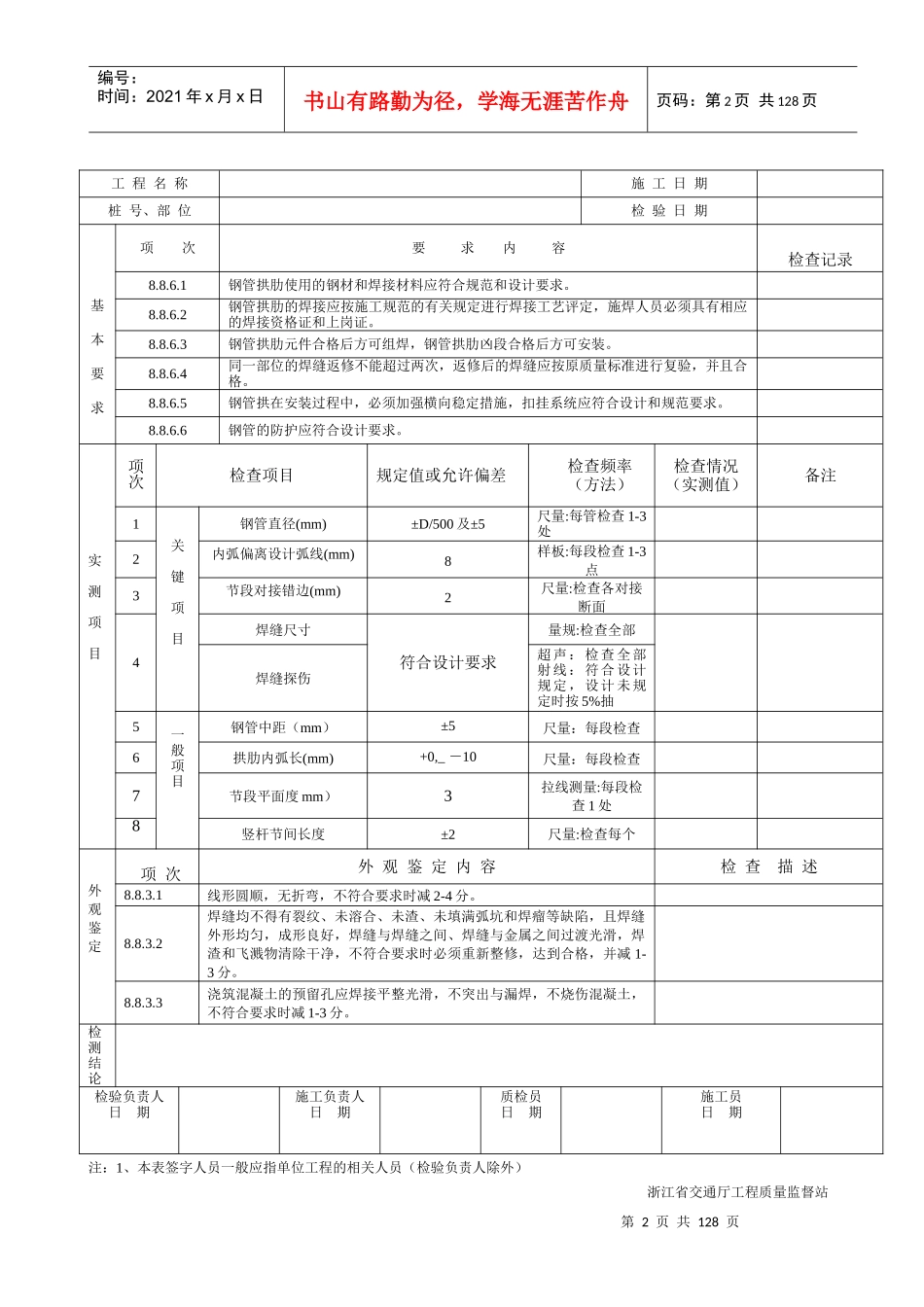

第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共128页文成县新56省道接南田公路工程公路建设项目拱桥：钢管混凝土工程现场质量检验报告单（一）承包人：浙江交建路桥工程有限公司合同号：01监理单位：温州市交通工程咨询监理有限公司工程编号：浙路（ZJ）846第2页共128页第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共128页注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站工程名称施工日期桩号、部位检验日期基本要求项次要求内容检查记录8.8.6.1钢管拱肋使用的钢材和焊接材料应符合规范和设计要求。8.8.6.2钢管拱肋的焊接应按施工规范的有关规定进行焊接工艺评定，施焊人员必须具有相应的焊接资格证和上岗证。8.8.6.3钢管拱肋元件合格后方可组焊，钢管拱肋凶段合格后方可安装。8.8.6.4同一部位的焊缝返修不能超过两次，返修后的焊缝应按原质量标准进行复验，并且合格。8.8.6.5钢管拱在安装过程中，必须加强横向稳定措施，扣挂系统应符合设计和规范要求。8.8.6.6钢管的防护应符合设计要求。实测项目项次检查项目规定值或允许偏差检查频率（方法）检查情况（实测值）备注1关键项目钢管直径(mm)±D/500及±5尺量:每管检查1-3处2内弧偏离设计弧线(mm)8样板:每段检查1-3点3节段对接错边(mm)2尺量:检查各对接断面4焊缝尺寸符合设计要求量规:检查全部焊缝探伤超声：检查全部射线：符合设计规定，设计未规定时按5%抽5一般项目钢管中距（mm）±5尺量：每段检查6拱肋内弧长(mm)+0,_－10尺量：每段检查7节段平面度mm）3拉线测量:每段检查1处8竖杆节间长度±2尺量:检查每个外观鉴定项次外观鉴定内容检查描述8.8.3.1线形圆顺，无折弯，不符合要求时减2-4分。8.8.3.2焊缝均不得有裂纹、未溶合、未渣、未填满弧坑和焊瘤等缺陷，且焊缝外形均匀，成形良好，焊缝与焊缝之间、焊缝与金属之间过渡光滑，焊渣和飞溅物清除干净，不符合要求时必须重新整修，达到合格，并减1-3分。8.8.3.3浇筑混凝土的预留孔应焊接平整光滑，不突出与漏焊，不烧伤混凝土，不符合要求时减1-3分。检测结论检验负责人日期施工负责人日期质检员日期施工员日期第3页共128页第2页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共128页文成县新56省道接南田公路工程公路建设项目拱桥：钢管混凝土工程现场质量检验报告单（二）承包人：浙江交建路桥工程有限公司合同号：01监理单位：温州市交通工程咨询监理有限公司工程编号：浙路（ZJ）847第4页共128页第3页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共128页注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）工程名称施工日期桩号、部位检验日期基本要求项次要求内容检查记录8.8.6.1钢管拱肋使用的钢材和焊接材料应符合规范和设计要求。8.8.6.2钢管拱肋的焊接应按施工规范的有关规定进行焊接工艺评定，施焊人员必须具有相应的焊接资格证和上岗证。8.8.6.3钢管拱肋元件合格后方可组焊，钢管拱肋凶段合格后方可安装。8.8.6.4同一部位的焊缝返修不能超过两次，返修后的焊缝应按原质量标准进行复验，并且合格。8.8.6.5钢管拱在安装过程中，必须加强横向稳定措施，扣挂系统应符合设计和规范要求。8.8.6.6钢管的防护应符合设计要求。实测项目项次检查项目规定值或允许偏差检查频率（方法）检查情况（实测值）备注1关键项目拱圈高程L/3000水准仪：检查5处2对称点高差（mm）允许L/3000水准仪：检查各接头点极值L/1500，且反向3焊缝尺寸符合设计要求量规：检查全部焊缝探伤超声：检查全部射线：符合设计规定，设计未规定时按5%抽4一般项目轴线偏位（mm）L/6000经纬仪：每肋检查5处5拱肋接缝错边（mm）0.2壁厚，且≤2尺量：每个接缝外观鉴定项次外观鉴定内容检查描述8.8.3.1线形圆顺，无折弯，不符合要求时减2-4分。8.8.3.2焊缝均不得有裂纹、未溶合、未渣、未填满弧坑和焊瘤等缺陷，且焊缝外形均匀，成形良好，焊缝与焊缝之间、焊缝与金属之间过渡光滑，焊渣和飞溅物清除干净，不符合要...
