(完整版)2截桩方案VIP免费

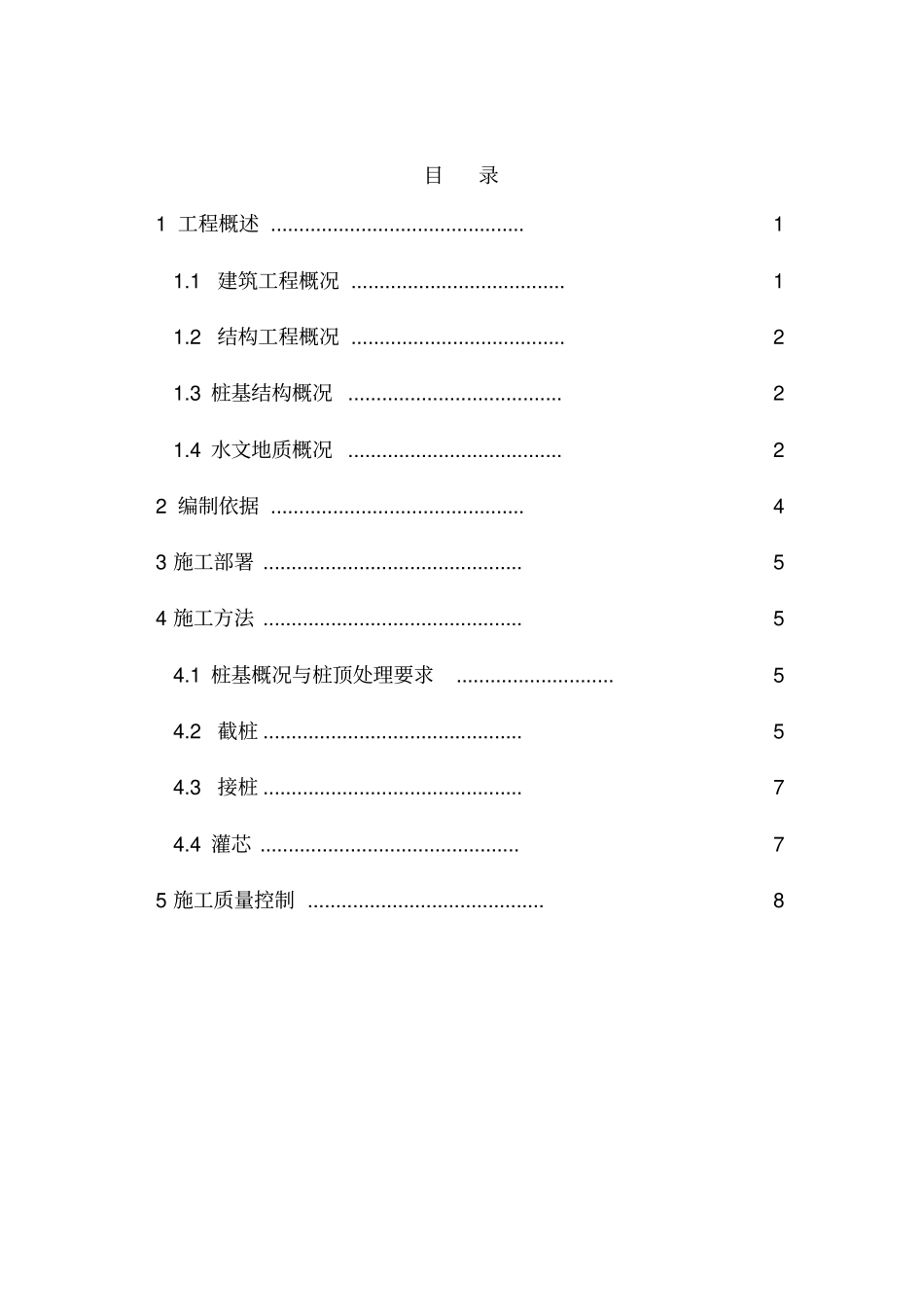

(完整版)2截桩方案_第1页
1/11

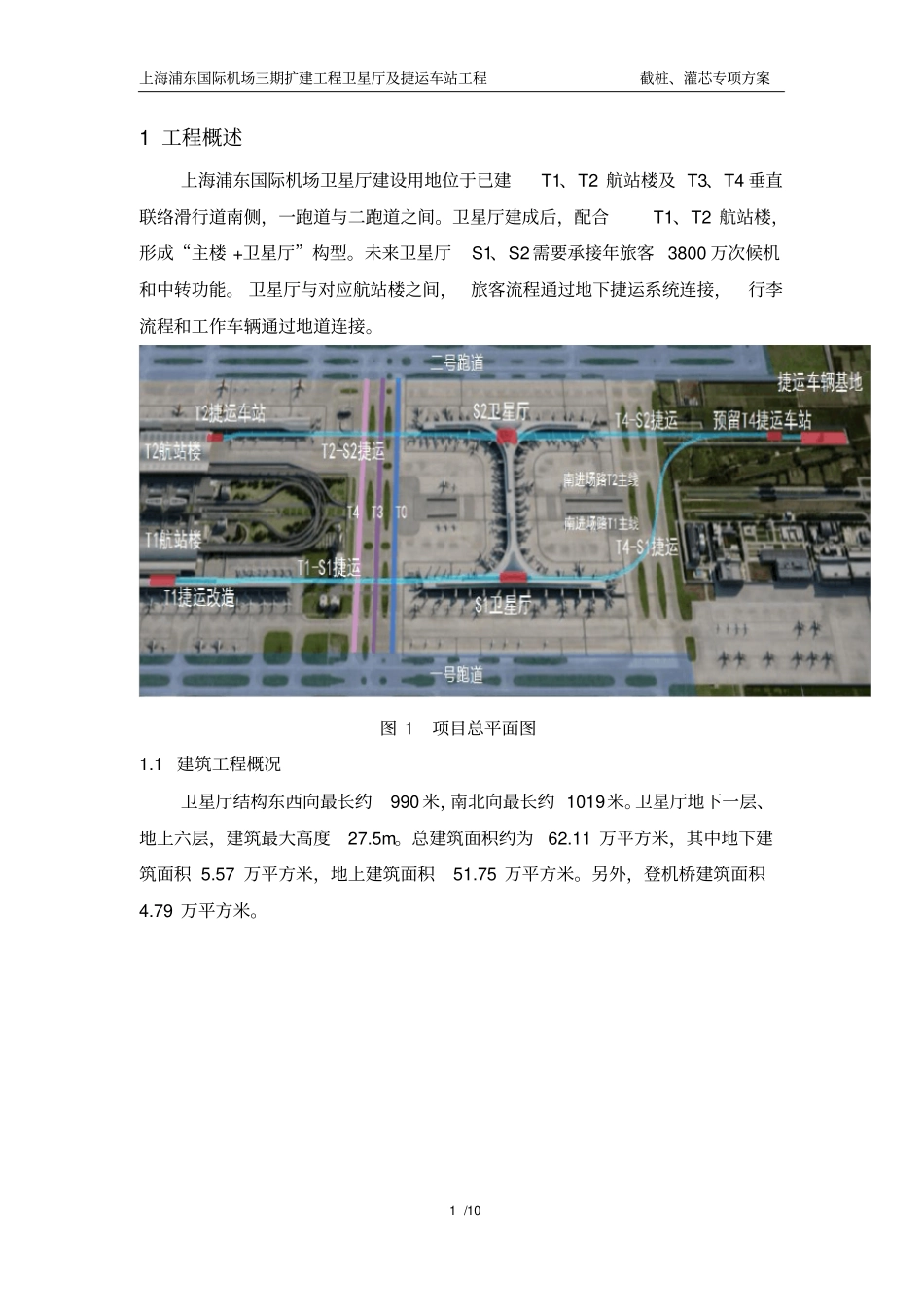

(完整版)2截桩方案_第2页
2/11

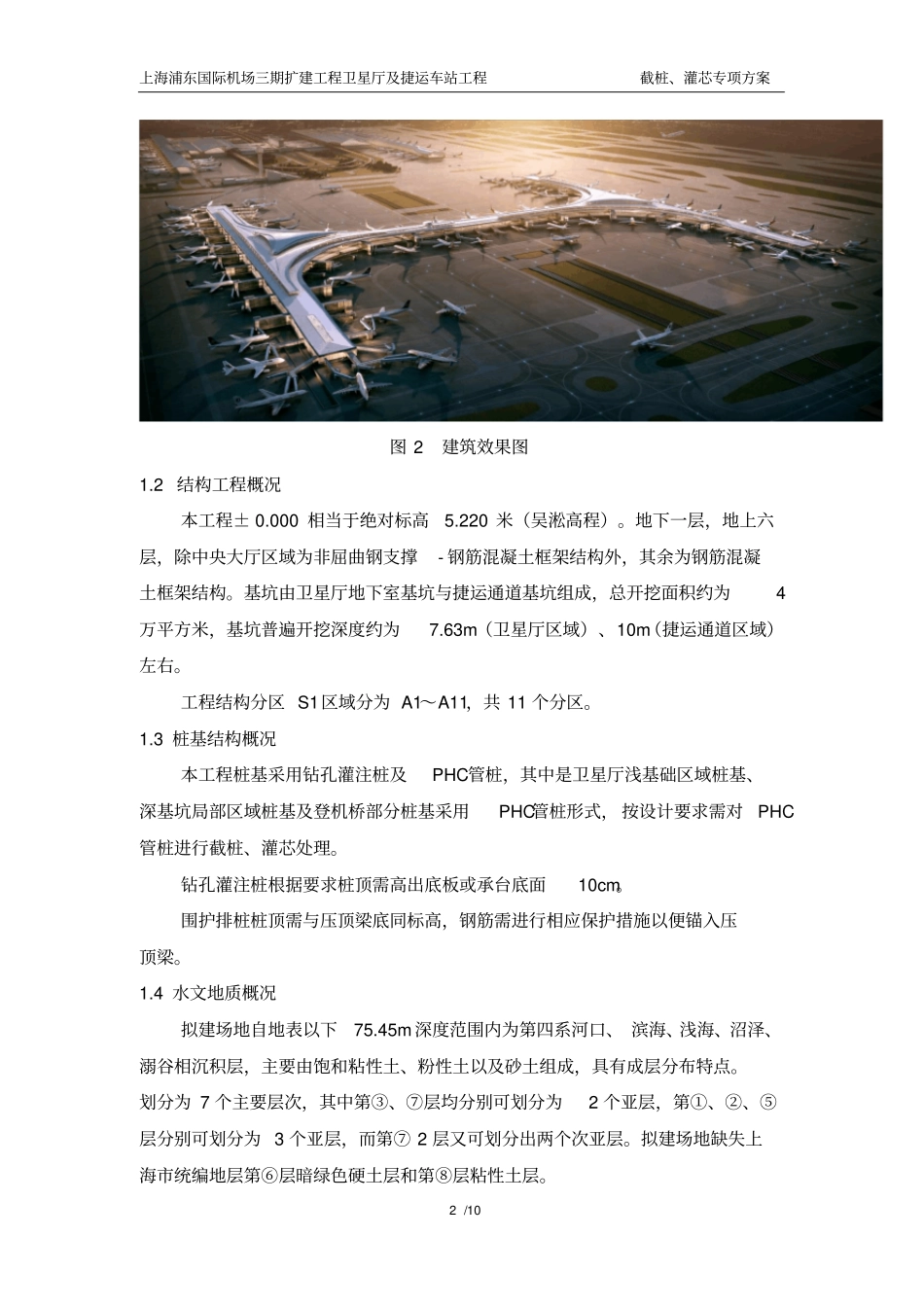

(完整版)2截桩方案_第3页
3/11
目录1工程概述.............................................11.1建筑工程概况......................................11.2结构工程概况......................................21.3桩基结构概况......................................21.4水文地质概况......................................22编制依据.............................................43施工部署..............................................54施工方法..............................................54.1桩基概况与桩顶处理要求............................54.2截桩..............................................54.3接桩..............................................74.4灌芯..............................................75施工质量控制..........................................8上海浦东国际机场三期扩建工程卫星厅及捷运车站工程截桩、灌芯专项方案1/101工程概述上海浦东国际机场卫星厅建设用地位于已建T1、T2航站楼及T3、T4垂直联络滑行道南侧,一跑道与二跑道之间。卫星厅建成后,配合T1、T2航站楼,形成“主楼+卫星厅”构型。未来卫星厅S1、S2需要承接年旅客3800万次候机和中转功能。卫星厅与对应航站楼之间,旅客流程通过地下捷运系统连接,行李流程和工作车辆通过地道连接。图1项目总平面图1.1建筑工程概况卫星厅结构东西向最长约990米,南北向最长约1019米。卫星厅地下一层、地上六层,建筑最大高度27.5m。总建筑面积约为62.11万平方米,其中地下建筑面积5.57万平方米,地上建筑面积51.75万平方米。另外,登机桥建筑面积4.79万平方米。上海浦东国际机场三期扩建工程卫星厅及捷运车站工程截桩、灌芯专项方案2/10图2建筑效果图1.2结构工程概况本工程±0.000相当于绝对标高5.220米(吴淞高程)。地下一层,地上六层,除中央大厅区域为非屈曲钢支撑-钢筋混凝土框架结构外,其余为钢筋混凝土框架结构。基坑由卫星厅地下室基坑与捷运通道基坑组成,总开挖面积约为4万平方米,基坑普遍开挖深度约为7.63m(卫星厅区域)、10m(捷运通道区域)左右。工程结构分区S1区域分为A1~A11,共11个分区。1.3桩基结构概况本工程桩基采用钻孔灌注桩及PHC管桩,其中是卫星厅浅基础区域桩基、深基坑局部区域桩基及登机桥部分桩基采用PHC管桩形式,按设计要求需对PHC管桩进行截桩、灌芯处理。钻孔灌注桩根据要求桩顶需高出底板或承台底面10cm。围护排桩桩顶需与压顶梁底同标高,钢筋需进行相应保护措施以便锚入压顶梁。1.4水文地质概况拟建场地自地表以下75.45m深度范围内为第四系河口、滨海、浅海、沼泽、溺谷相沉积层,主要由饱和粘性土、粉性土以及砂土组成,具有成层分布特点。划分为7个主要层次,其中第③、⑦层均分别可划分为2个亚层,第①、②、⑤层分别可划分为3个亚层,而第⑦2层又可划分出两个次亚层。拟建场地缺失上海市统编地层第⑥层暗绿色硬土层和第⑧层粘性土层。上海浦东国际机场三期扩建工程卫星厅及捷运车站工程截桩、灌芯专项方案3/10根据《上海浦东国际机场南航站区卫星厅岩土工程勘察报告》,拟建场地地基土分布主要有如下特点:表1地质概况表土层层号土层名称平均层厚(m)层底标高(m)颜色湿度状态密实度压缩性土层描述①0灰黄~灰色吹填土(粉砂)1.832.96灰黄~灰松散含云母、贝壳碎屑、植物根茎,局部为粉质粘土、粘质粉土、砂质粉土,土质不均,主要在南进场路地道东侧分布。①1杂~黄色填土1.931.98杂色~黄色松散以粘性土为主,含植物根茎、碎石等杂质,结构松散。①2浜填土0.950.92灰黑饱和流塑含黑色有机质,腐植质,在明浜(塘)处为淤泥②1褐黄~灰黄色粉质粘土1.141.65褐黄~灰黄可塑~软塑中等~高等含氧化铁条纹及铁锰结核,局部缺失。无摇振反应,稍有光泽,韧性中等,干强度中等。②2灰色粉质粘土夹粘质粉土1.290.45灰软塑~流塑中等~高等含云母、有机质和少量植物根茎,夹淤泥质粉质粘土,土质不均匀。局部缺失。无摇振反应,稍有光泽,韧性中等,干强度中等。②3灰色砂质粉土2.95-2.42灰饱和松散~稍密中等含云母,夹少量薄层状粘性土,土质不均匀。摇振反应迅速,...
