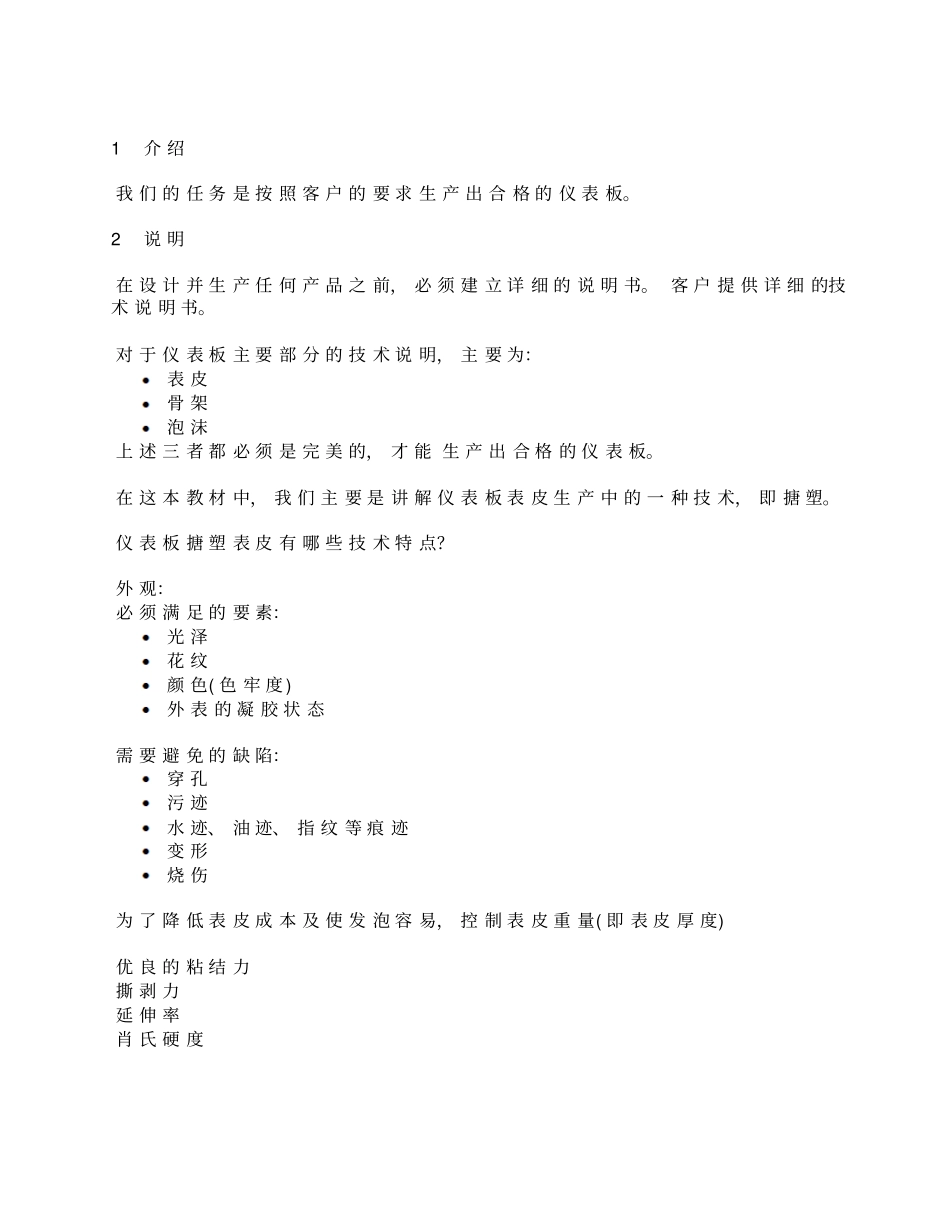

1介绍我们的任务是按照客户的要求生产出合格的仪表板。2说明在设计并生产任何产品之前，必须建立详细的说明书。客户提供详细的技术说明书。对于仪表板主要部分的技术说明，主要为：表皮骨架泡沫上述三者都必须是完美的，才能生产出合格的仪表板。在这本教材中，我们主要是讲解仪表板表皮生产中的一种技术，即搪塑。仪表板搪塑表皮有哪些技术特点？外观：必须满足的要素：光泽花纹颜色(色牢度)外表的凝胶状态需要避免的缺陷：穿孔污迹水迹、油迹、指纹等痕迹变形烧伤为了降低表皮成本及使发泡容易，控制表皮重量(即表皮厚度)优良的粘结力撕剥力延伸率肖氏硬度实用标准文案精彩文档3技术3.1制造方式的特性是基于什么技术安全性、可靠性生产速度精确性花纹质量颜色设备对于其它产品的通用性较低的材料消耗率优点：模具费用较低没有合模线表皮较软、手感较好花纹一致性较高采用的最好方式：旋转成型3.2旋转成型的原理是什么？旋转成型，又称搪塑成型，是一种用热塑性和/或热固性树脂制造中空部件的工艺。这种工艺制造的产品能具有各种外形并且具有持续的厚度，范围从0.5-15mm。在产品的制造过程中，产品的外表面取决于模具内表面的形状。3.3就仪表板而言，旋转成型的重点是什么？使用的半模叫一个壳(shell),shell和料盒结合后绕着一个单轴作旋转。这种方式更适于搪塑成型。旋转过程中，粉末进入模具，与热的模具接触、熔化并在模具内壁上形成厚度不均匀的片材。实用标准文案精彩文档4材料4.1材料描述4.1.1哪些是材料必须具备的特点？搪塑所用材料必须与生产中的其它材料有良好的相容性，如：PUR泡沫。必须有良好的流动性。必须有良好的柔性。良好的防腐性。良好的抗老化性。低收缩率。染色的可能性。较低的受污染性。较低的水敏感性。4.1.2哪种材料对于搪塑成型是最好的？PVC4.1.3PVC4.1.3.1综述状态＝>粉末(颗粒分析)组成＝>聚合物P.V.C(聚氯乙烯)＝>添加剂实用标准文案精彩文档PVC，即聚氯乙烯，其分子式为：PVC是目前搪塑工艺中应用最多的材料。无定形热塑性材料(含有3－8％的结晶)。＝－→在温度上升，熔融过程中没有固定的熔点。用来表示这种熔融状态的术语为：凝胶目前PVC粉末粒子的直径为60－700μm4.1.3.2PVC的组成这种材料从混料场所直接送来而不经过其它的加工。混料的过程包括向PVC粒子中加入各种辅料使之形成珠状的粒子。4.1.3.2.1稳定剂目的：温度升高时防止HCl的释放。起化学反应以防止PVC变色。稳定剂种类：钙－锌，是目前应用最广泛的稳定剂，包括提供给ECIA的粉末。铅、锡、镉和钡基稳定剂均符合欧洲标准。4.1.3.2.2增塑剂目的：通过减小分子链之间的作用力来软化材料，改善加工性能。增塑剂也可使脱模变得容易。增塑剂种类：4.1.3.2.3着色剂种类：有机颜料，优点是用量少但着色力强。无机颜料，着色力较低＝－→颜料数量较多但提供了更好的遮盖性，使PVC发黄变色的可能性降低(如二氧化钛、白色颜料)。4.1.3.2.4干燥剂目的：吸收过量的增塑剂或其它液体。涂覆PVC粒子以提高材料在搪塑时的流动性。干燥剂可能会影响表皮的脱模实用标准文案精彩文档类型：非常精细的PVC粉末，4.1.3.2.5脱模剂目的：润滑模具以利于表皮的剥离。脱模剂向表皮表面迁移。应用时必须注意与PUR泡沫的粘结性。类型：硬脂酸锌4.1.4PVC凝胶4.1.4.1凝胶的原则温度升高时粉末的转变过程：第一阶段：颗粒增厚并结块（颗粒堆积在一起）。第二阶段：颗粒间凝结。第三阶段：在核心处颗粒熔化并全部凝胶。4.1.4.2不充分的凝胶颗粒简单的堆积在一起并熔化。4.1.4.3凝胶过度PVC温度增高越多，粘度下降越多。如果热量不下降，PVC形成流体流到一点并形成原料流挂。在VWPassat仪表板出风口处原料流挂。4.1.5配方参考资料和性能颜色供应商黑色RESINOPLASTDSY258.453842B棕色RESINOPLASTDSY258.64380B4.1.6粉末性能4.1.6.1流动当模具旋转时粉末必须平稳地流动而不受阻。PVC粒子必须一层层紧密堆积。质量不好的材料会引起以下结果：表皮厚度变化较大。模具旋转时成型困难且成型的表皮多孔。凝胶困难引起局部表皮过厚。4.1.6.2结块粉末粒子结成一团。结块主要会引起流动困难。结块的原因：PVC粒珠外表未形成完全的...
