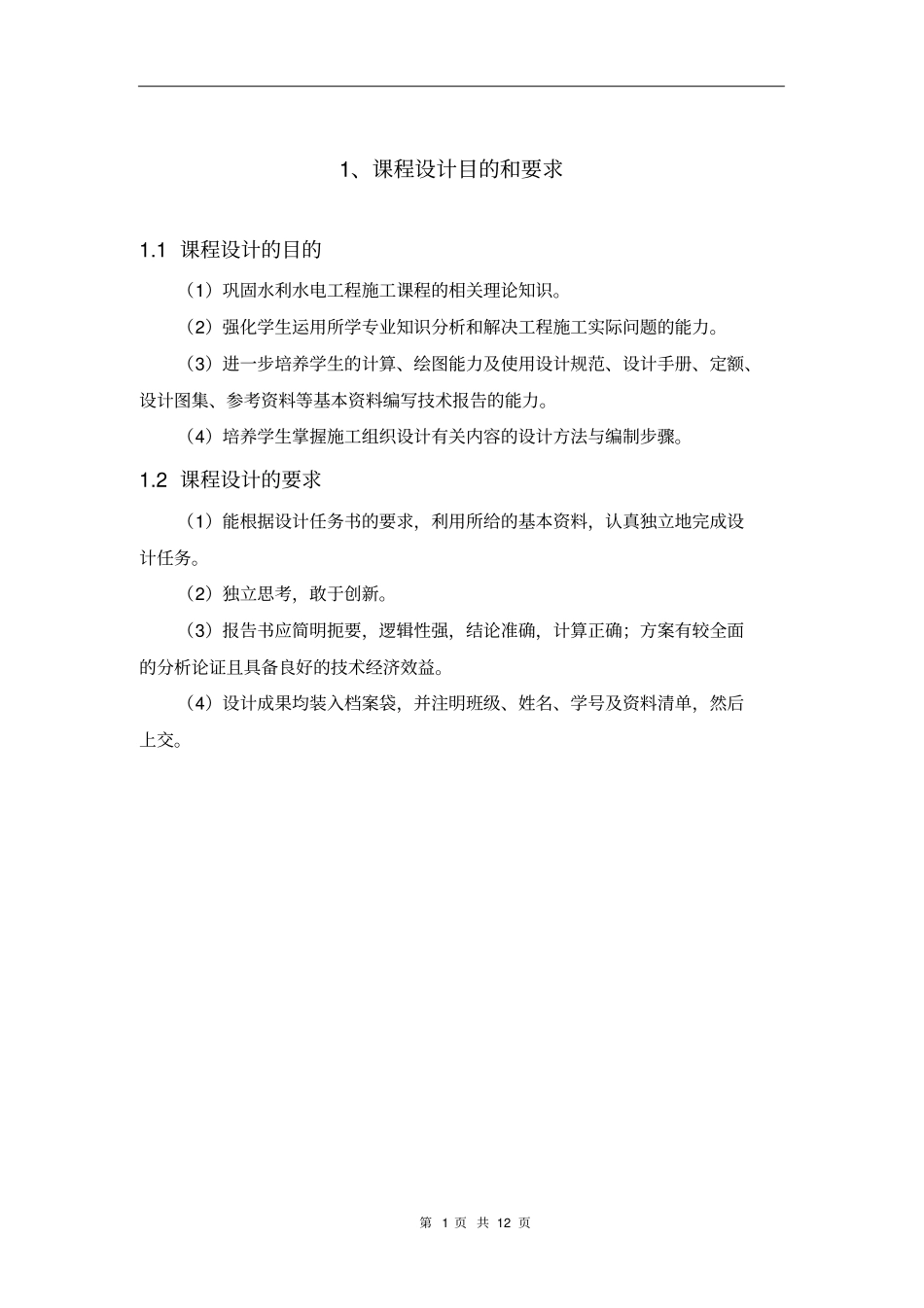

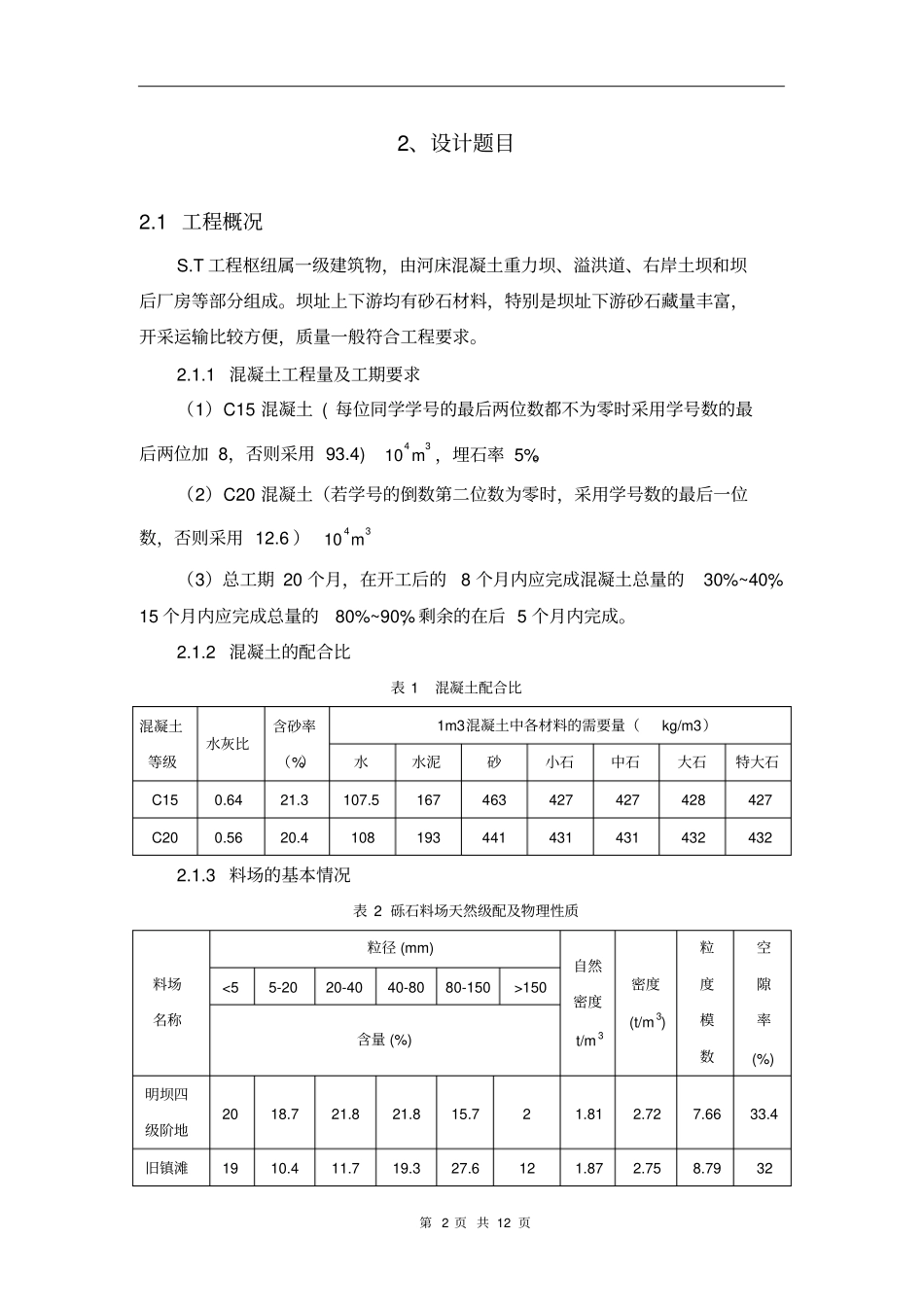

第1页共12页1、课程设计目的和要求1.1课程设计的目的（1）巩固水利水电工程施工课程的相关理论知识。（2）强化学生运用所学专业知识分析和解决工程施工实际问题的能力。（3）进一步培养学生的计算、绘图能力及使用设计规范、设计手册、定额、设计图集、参考资料等基本资料编写技术报告的能力。（4）培养学生掌握施工组织设计有关内容的设计方法与编制步骤。1.2课程设计的要求（1）能根据设计任务书的要求，利用所给的基本资料，认真独立地完成设计任务。（2）独立思考，敢于创新。（3）报告书应简明扼要，逻辑性强，结论准确，计算正确；方案有较全面的分析论证且具备良好的技术经济效益。（4）设计成果均装入档案袋，并注明班级、姓名、学号及资料清单，然后上交。第2页共12页2、设计题目2.1工程概况S.T工程枢纽属一级建筑物，由河床混凝土重力坝、溢洪道、右岸土坝和坝后厂房等部分组成。坝址上下游均有砂石材料，特别是坝址下游砂石藏量丰富，开采运输比较方便，质量一般符合工程要求。2.1.1混凝土工程量及工期要求（1）C15混凝土(每位同学学号的最后两位数都不为零时采用学号数的最后两位加8，否则采用93.4)3410m，埋石率5%。（2）C20混凝土（若学号的倒数第二位数为零时，采用学号数的最后一位数，否则采用12.6）3410m（3）总工期20个月，在开工后的8个月内应完成混凝土总量的30%~40%，15个月内应完成总量的80%~90%，剩余的在后5个月内完成。2.1.2混凝土的配合比表1混凝土配合比混凝土等级水灰比含砂率（%）1m3混凝土中各材料的需要量（kg/m3）水水泥砂小石中石大石特大石C150.6421.3107.5167463427427428427C200.5620.41081934414314314324322.1.3料场的基本情况表2砾石料场天然级配及物理性质料场名称粒径(mm)自然密度t/m3密度(t/m3)粒度模数空隙率(%)<55-2020-4040-8080-150>150含量(%)明坝四级阶地2018.721.821.815.721.812.727.6633.4旧镇滩1910.411.719.327.6121.872.758.7932第3页共12页平谷滩2013.612.414.321.7181.922.748.4929.92.1.4各砂料场的粒径组成及主要物理性质表3各料场基本特性料场位置及地形面积(km)高程(m)覆盖层厚(m)有效层厚(m)储量(103m3)洪水及地下水情况明坝四级阶地右岸坝址下游1.2km有2条大冲沟0.13550-57026.8平均142900砾石层与红砂岩接触带雨季有小泉流出旧镇滩右岸坝址下游6.9km滩石平坦有水渠与阶地相隔0.24410-4160.257.51803平谷滩右岸坝址下游9km滩道路略有起伏，覆盖薄，有水渠通过0.13410-4150.185.5708富家沟右岸坝址下游10km山沟里，河口为冲积滩，沟壁黄土覆盖，沟中平时无水0.3460-480〈2.03.5715平时为干沟孙家沟200老虎沟0.057.0390第4页共12页2.1.5各砾石料场的粒径组成及主要物理性质表4各砂料场的颗粒组成与物理性质料场名称粒径平均粒径mm自然密度t/m3密度t/m3粒度模数空隙率%<0.150.15~0.30.3~0.60.6~1.21.2~2.52.5~5.0>5.0含量(%)富家沟与孙家沟8.88.8814.420.819.2200.461.572.73.1241.9老虎沟8.8129.615.22014.4200.401.962.72.7326.6宛家沟9.814.79.111.914.79.8300.341.982.72.3525.82.1.6辅助工程砂砾石净料需要量表5辅助工程砂砾石净料需要量（不包括损失）104t/20月砂小石中石大石特大石2.311.601.652.552.032.1.7各级砂石料的含量表6各级砂石料的含量（破碎机械为CM-11A型，破碎后的如下（%））砂小石中石大石特大石414154027第5页共12页2.2课程设计要求1.进行料场规划，选择主料场和备用料场2.混凝土工程施工进度安排，各时段的混凝土浇筑量和砂石料净需量计算3.砂石开采量计算4.进行方案比较：一种方案是减少开采量，利用超径石破碎补充短缺粒径砂石量；另一种方案是以最大开采量控制。设1m3天然砂石料的采运综合单价是15元，1m3超径石的破碎加工单价是8元3、设计内容3.1料场规划3.1.1料场规划细则1.砂石料综合规划设计应严格按规范或已经多个工程验证的成熟经验作为设计依据。2.砂石料规模必须以相应深度的勘探资料为基础。资料内容应包括料场质量、储量、级配组成、产状分布、剥采比（料场无用层的重量与有用层重量的比值）和开采条件。砂石料规划一经审查确定，一般不宜作总体方案上的重大变动，除非经过全面...
