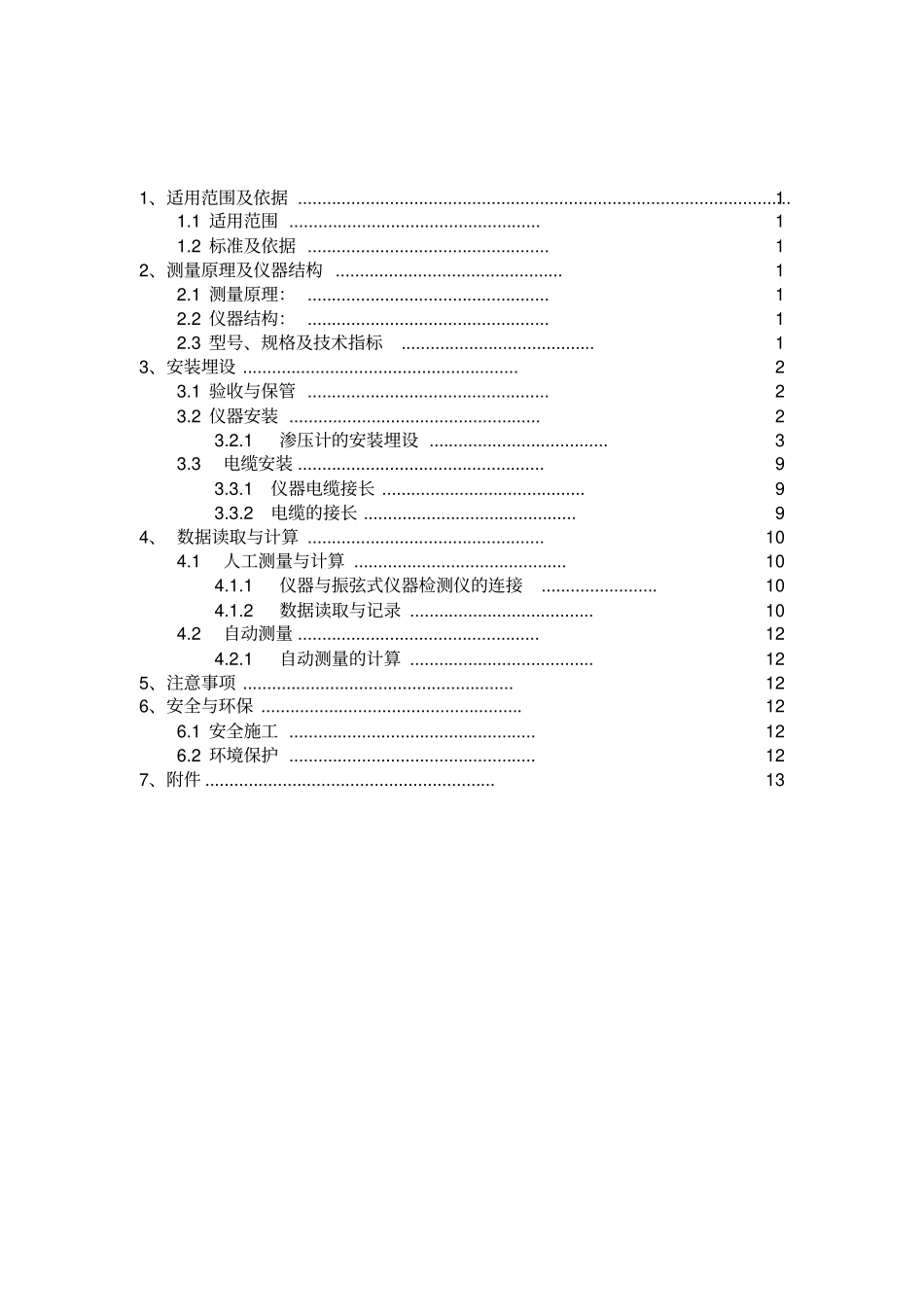

1、适用范围及依据......................................................................................................11.1适用范围....................................................11.2标准及依据..................................................12、测量原理及仪器结构...............................................12.1测量原理：..................................................12.2仪器结构：..................................................12.3型号、规格及技术指标........................................13、安装埋设.........................................................23.1验收与保管..................................................23.2仪器安装....................................................23.2.1渗压计的安装埋设.....................................33.3电缆安装...................................................93.3.1仪器电缆接长..........................................93.3.2电缆的接长............................................94、数据读取与计算.................................................104.1人工测量与计算............................................104.1.1仪器与振弦式仪器检测仪的连接........................104.1.2数据读取与记录......................................104.2自动测量..................................................124.2.1自动测量的计算......................................125、注意事项........................................................126、安全与环保......................................................126.1安全施工...................................................126.2环境保护...................................................127、附件............................................................13振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。1.2标准及依据DL/T5178-2003《混凝土大坝安全监测技术规范》SL60-1994《土石坝安全监测技术规范》GB/T13606-92《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。2.3型号、规格及技术指标规格型号SXX-2SXX-3.5SXX-4SXX-6SXX-10SXX-16SXX-25尺寸最大外径Dmm30303030303030参数长度Lmm140140140140140140140测量范围KPa0～2000～3500～4000～6000～10000～16000～2500最小读数kKPa/F≤0.11≤0.15≤0.20≤0.27≤0.45≤0.72≤1.13性能参数温度测量范围℃0～+400～+400～+400～+400～+400～+400～+40温度测量精度℃±0.5±0.5±0.5±0.5±0.5±0.5±0.5温度修正系数bKPa/℃≈0.8≈0.8≈0.6≈0.6≈0.6≈0.6≈0.6绝缘电阻MΩ≥50≥50≥50≥50≥50≥50≥503、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。2.每支仪器都提供了率定数据，包括在常温和常温环境气压之下的零讀数。3.开箱后每支仪器应先用100V兆欧表量测电路与密封壳体之间的绝缘电阻，其测值应满足绝缘电阻规定要求。验收时每支仪器应用振弦式指示仪测量，检查仪器是否正常。4.仪器应保管在干燥、通风的房间中。3.2仪器安装渗压计的使用场合很多，应根据不同的使用条件进行埋设安装。常用的安装...
