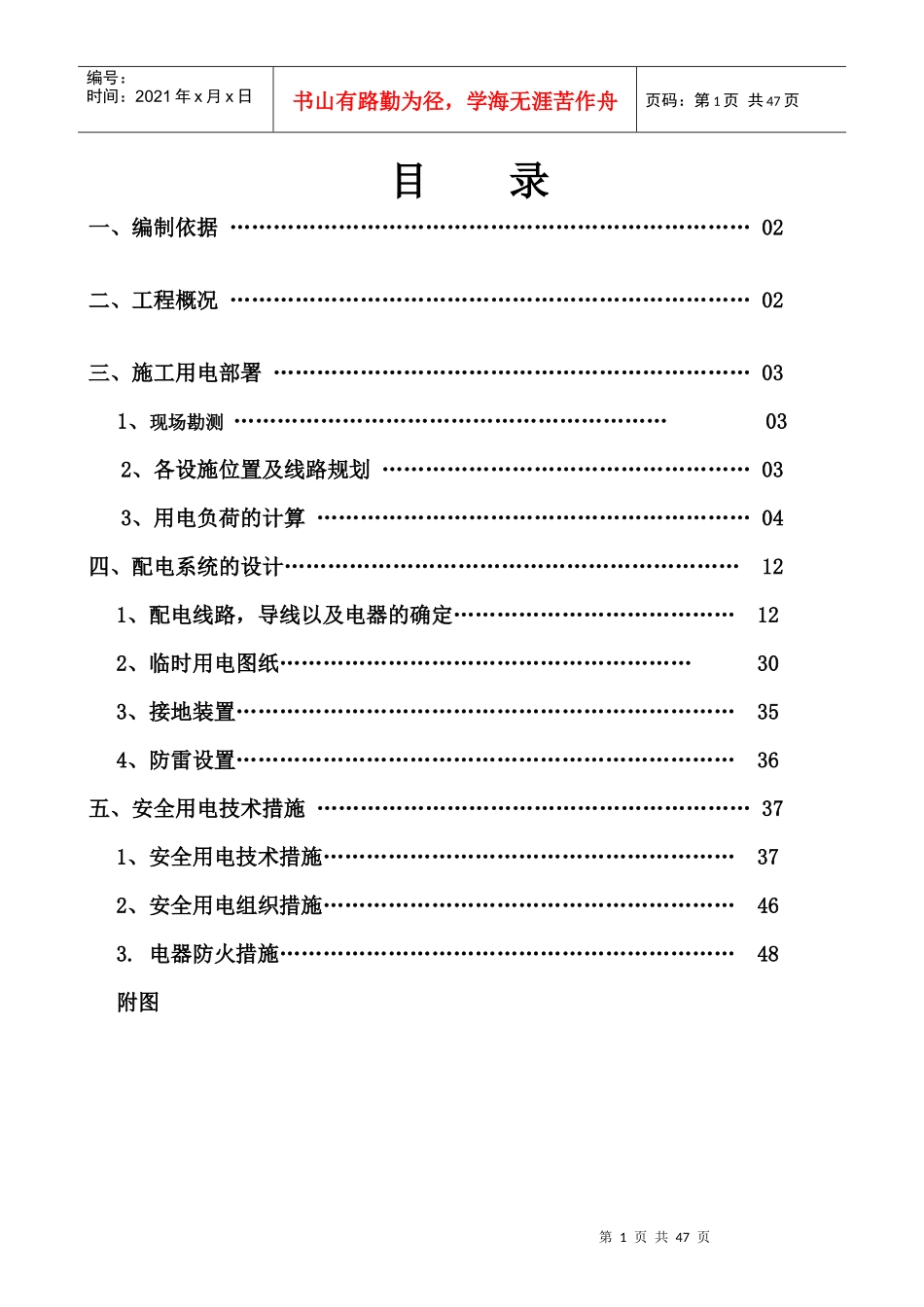

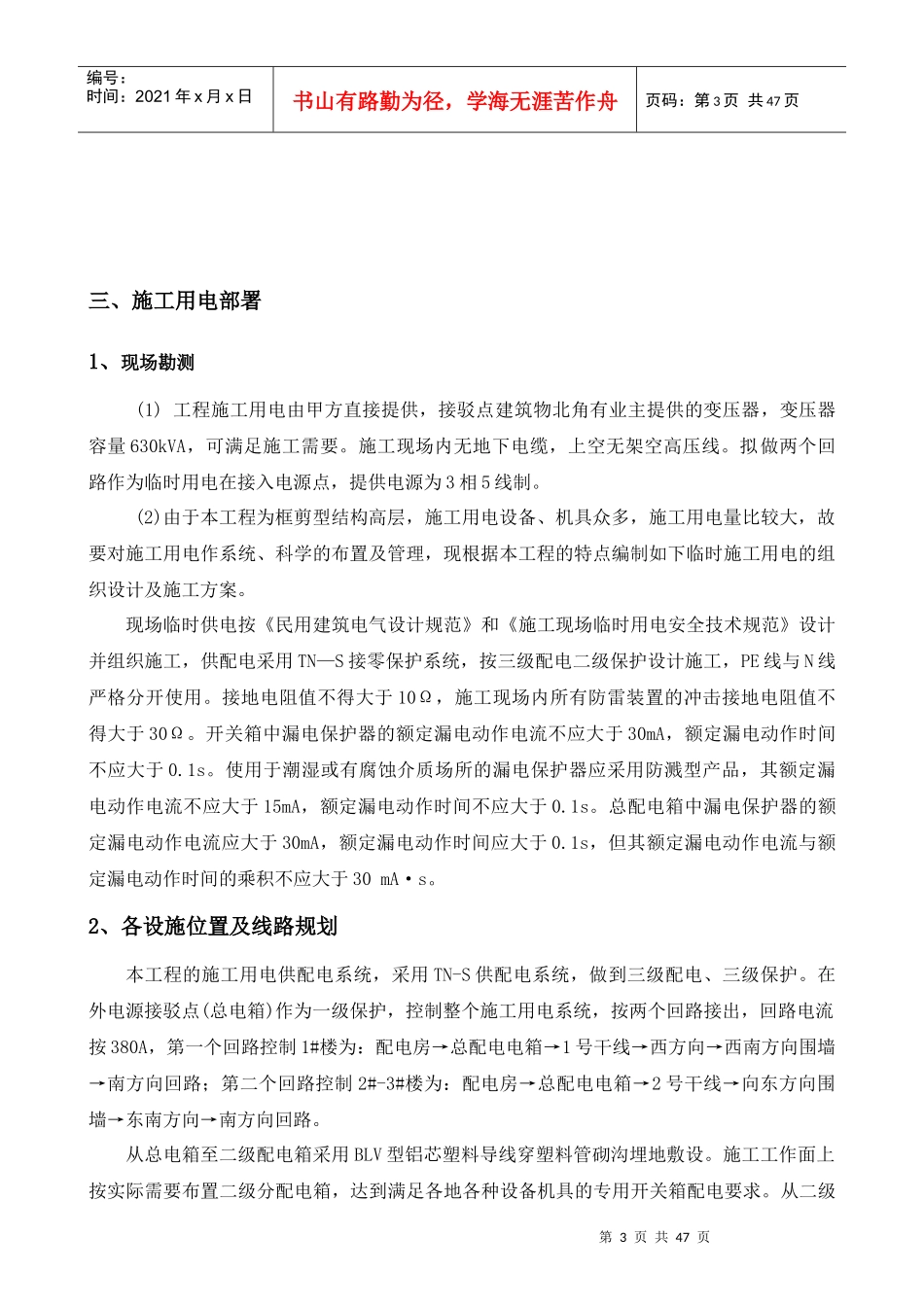

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录一、编制依据………………………………………………………………02二、工程概况………………………………………………………………02三、施工用电部署…………………………………………………………031、现场勘测……………………………………………………032、各设施位置及线路规划……………………………………………033、用电负荷的计算……………………………………………………04四、配电系统的设计………………………………………………………121、配电线路，导线以及电器的确定…………………………………122、临时用电图纸…………………………………………………303、接地装置……………………………………………………………354、防雷设置……………………………………………………………36五、安全用电技术措施……………………………………………………371、安全用电技术措施…………………………………………………372、安全用电组织措施…………………………………………………463.电器防火措施………………………………………………………48附图第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页一、编写依据1.《民用建筑电气设计规范》（JGJ/T16-2008）2.《建筑防雷设计规范》（GB/50057-2010）3.《供配电系统设计规范》（GB/50052-2009）4.《建筑照明设计标准》（GB/50034-2013）5.《施工现场临时用电安全技术规范》（JGJ46-2005）6.《建筑施工安全检查标准》（JGJ59-2011）7.《建筑工程消防安全技术规范》（GB/50720-2011）8.甲方提供的电气设计图纸和要求及其它专业提供的设计资料和要求。等二、工程概况工程名称联发柳雍府建设单位柳州联发置业有限公司设计单位广西华锐钢铁工程设计咨询有限责任公司施工单位桂林建筑安装工程有限公司监理单位广西建柳工程咨询有限公司工程建设地点柳州市柳南区柳邕路二区7号建筑规模两层地下室共16904.15㎡，1#楼19924.06㎡，2#楼8827.93㎡，3#楼8500.47㎡，总计54156.61㎡建筑使用功能高层住宅楼建筑层数、层高、建筑总高地下室：负二层3.35m，负一层5.05m1#楼：首层4.5m，标准层2.9m，共25层，建筑总高：74.7m2#楼：首层3.6m，标准层2.9m，共25层，建筑总高：73.7m3#楼：首层3.6m，标准层2.9m，共25层，建筑总高：74.2m结构类型框架剪力墙结构地基基础柱下独立基础、墙下条形基础及桩基础第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页三、施工用电部署1、现场勘测(1)工程施工用电由甲方直接提供，接驳点建筑物北角有业主提供的变压器，变压器容量630kVA，可满足施工需要。施工现场内无地下电缆，上空无架空高压线。拟做两个回路作为临时用电在接入电源点，提供电源为3相5线制。(2)由于本工程为框剪型结构高层，施工用电设备、机具众多，施工用电量比较大，故要对施工用电作系统、科学的布置及管理，现根据本工程的特点编制如下临时施工用电的组织设计及施工方案。现场临时供电按《民用建筑电气设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电二级保护设计施工，PE线与N线严格分开使用。接地电阻值不得大于10Ω，施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。2、各设施位置及线路规划本工程的施工用电供配电系统，采用TN-S供配电系统，做到三级配电、三级保护。在外电源接驳点(总电箱)作为一级保护，控制整个施工用电系统，按两个回路接出，回路电流按380A，第一个回路控制1#楼为：配电房→总配电电...
