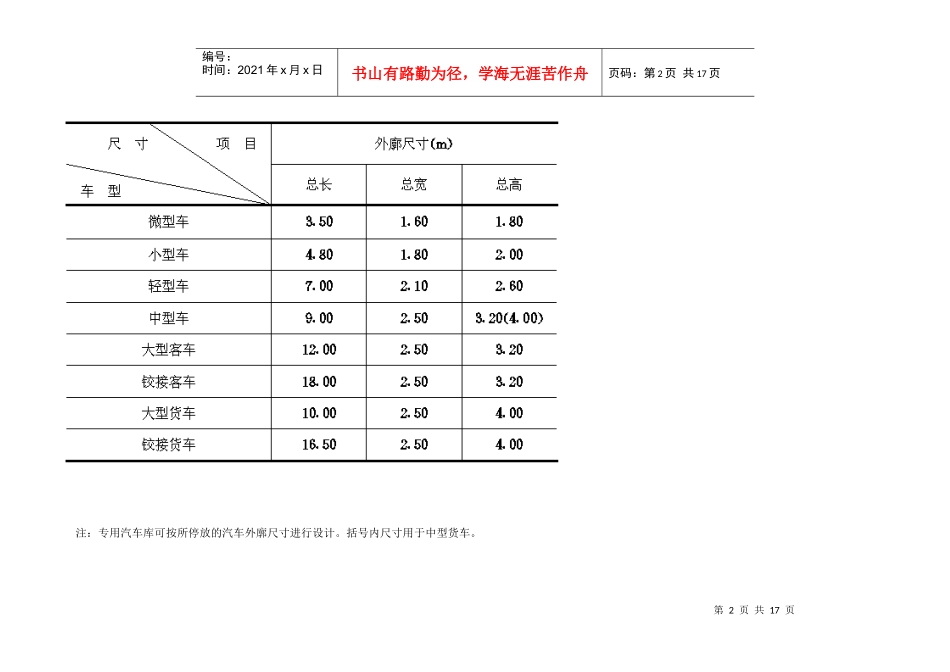

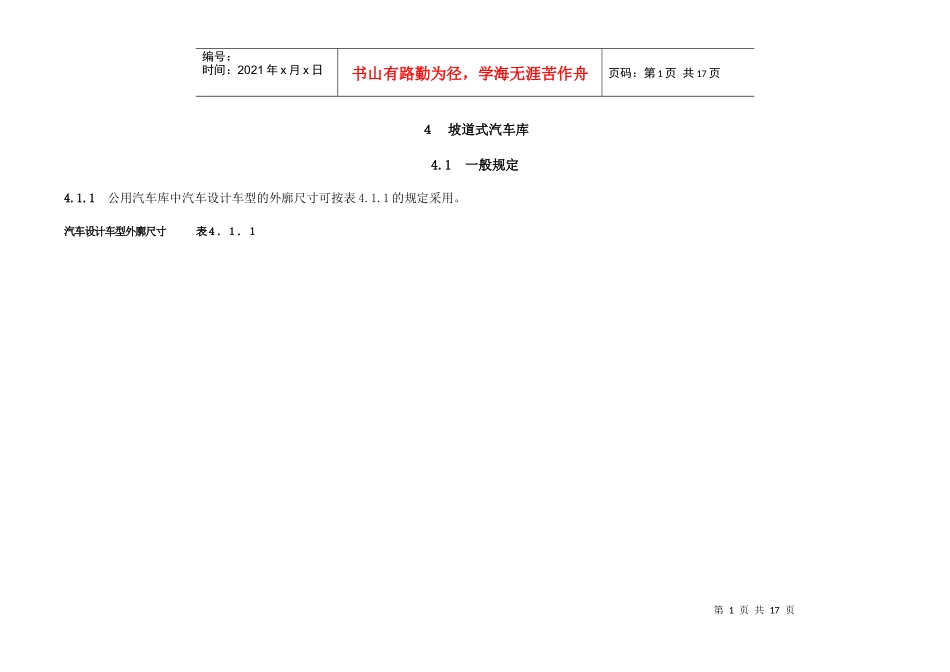

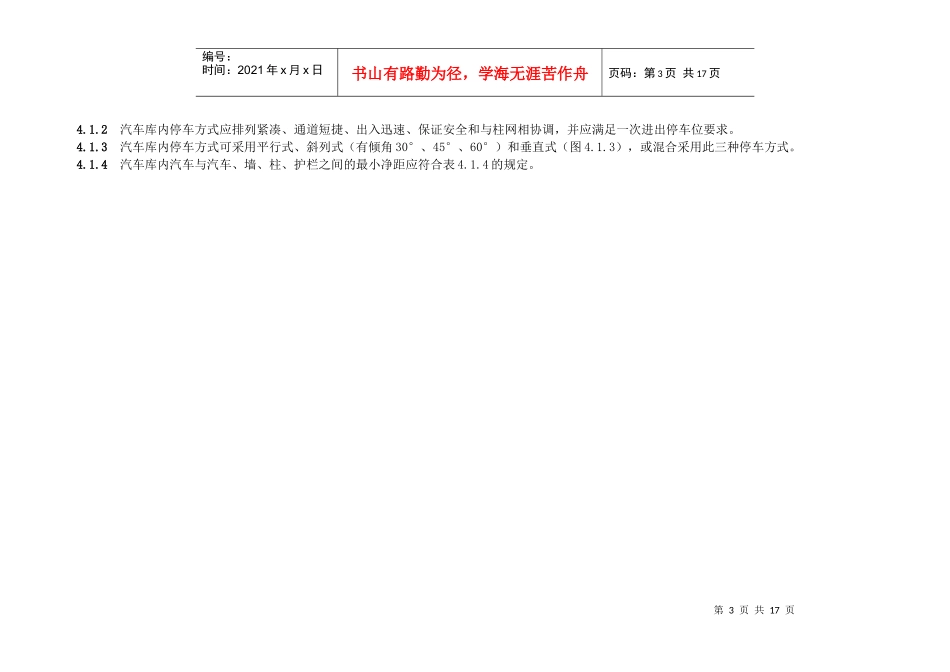

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页４坡道式汽车库4.1一般规定4.1.1公用汽车库中汽车设计车型的外廓尺寸可按表4.1.1的规定采用。汽车设计车型外廓尺寸表４．１．１第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页注：专用汽车库可按所停放的汽车外廓尺寸进行设计。括号内尺寸用于中型货车。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页4.1.2汽车库内停车方式应排列紧凑、通道短捷、出入迅速、保证安全和与柱网相协调，并应满足一次进出停车位要求。4.1.3汽车库内停车方式可采用平行式、斜列式（有倾角30°、45°、60°）和垂直式（图4.1.3），或混合采用此三种停车方式。4.1.4汽车库内汽车与汽车、墙、柱、护栏之间的最小净距应符合表4.1.4的规定。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页图4.1.3汽车停车方式注：图中Ｗｕ——停车带宽度Ｌｇ——汽车长度Ｗｅ——垂直于通车道的停车位尺寸Ｓｉ——汽车间净距Ｗｄ——通车道宽度Ｑｔ——汽车倾斜角度Ｌｔ——平行于通车道的停车位尺寸汽车与汽车、墙、柱、护栏之间最小净距表４．１．４第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页注：纵向指汽车长度方向、横向指汽车宽度方向，净距是指最近距离，当墙、柱外有突出物时，应从其凸出部分外缘算起。4.1.5汽车库内的通车道宽度可按下列公式计算，但应等于或大于3.0m。4.1.5.1前进停车、后退开出停车方式（图4.1.5-1）。第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页式中Wd——通车道宽度S——出入口处与邻车的安全距离可取300mmZ——行驶车与车或墙的安全距离可取500～1000mmRe——汽车回转中心至汽车后外角的水平距离C——车与车的间距r——汽车环行内半径a——汽车长度b——汽车宽度e——汽车后悬尺寸R——汽车环行外半径a——汽车停车角第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页图4.1.5-1前进停车平面注：本公式适用于停车倾角60°～90°，45°及45°以下可用作图法4.1.5.2后退停车、前进开出停车方式（图4.1.5-2）第9页共17页第8页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共17页图4.1.5-2后退停车平面第10页共17页第9页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共17页4.1.5.3各车型的建筑设计中最小停车带、停车位、通车道宽度宜按表4.1.5采用。各车型建筑设计最小停车带、停车位、通车道宽度表4.1.5第11页共17页第10页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共17页4.1.6汽车库内坡道可采用直线型、曲线型。可以采用单车道或双车道，其最小净宽应符合表4.1.6的规定。严禁将宽的单车道兼作双车道。坡道最小宽度表４．１．6坡道型式计算宽度（m）最小宽度（m）微型、小型车中型、大型、绞接车直线单行单车宽＋0.83.03.5直线双行双车宽＋2.05.57.0曲线单行单车宽＋1.03.85.0曲线双行双车宽＋2.27.010.0注：此宽度不包括道牙及其他分隔带宽度。4.1.7汽车库内通车道的最大纵向坡度应符合表4.1.7的规定。汽车库内通车道的最大坡度表４．１．７第12页共17页第11页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共17页注：曲线坡道坡度以车道中心线计。4.1.8汽车库内当通车道纵向坡度大于10%时，坡道上、下端均应设缓坡。其直线缓坡段的水平长度不应小于3.6m，缓坡坡度应为坡道坡度的1/2。曲线缓坡段的水平长度不应小于2.4m，曲线的半径不应小于20m，缓坡段的中点为坡道原起点或止点（图4.1.8）。第13页共17页第12页共17页编号：时间：2021年x月x日书山有路勤为径，...
