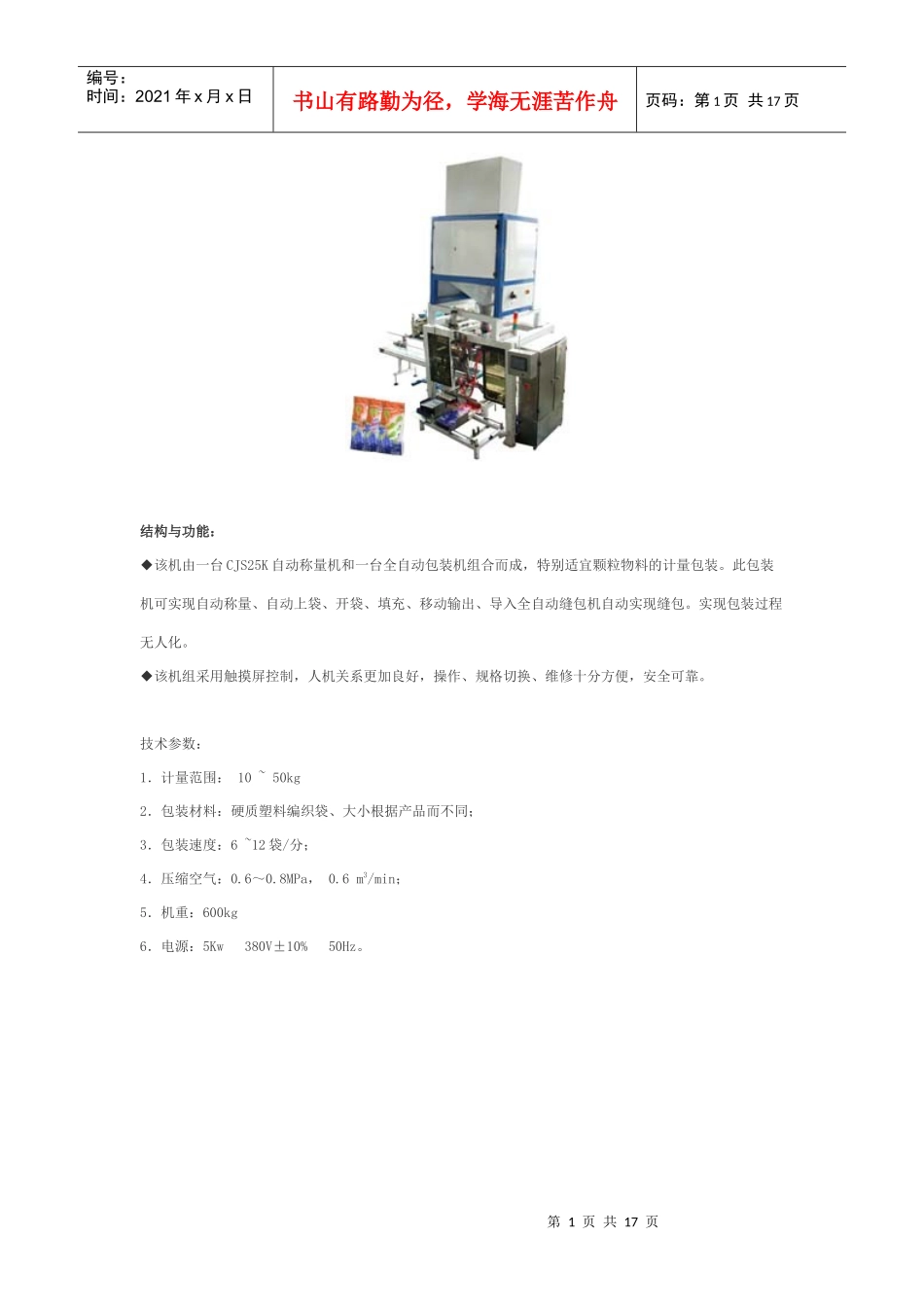

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页结构与功能：◆该机由一台CJS25K自动称量机和一台全自动包装机组合而成，特别适宜颗粒物料的计量包装。此包装机可实现自动称量、自动上袋、开袋、填充、移动输出、导入全自动缝包机自动实现缝包。实现包装过程无人化。◆该机组采用触摸屏控制，人机关系更加良好，操作、规格切换、维修十分方便，安全可靠。技术参数：1．计量范围：10~50kg2．包装材料：硬质塑料编织袋、大小根据产品而不同；3．包装速度：6~12袋/分；4．压缩空气：0.6～0.8MPa，0.6m3/min；5．机重：600kg6．电源：5Kw380V±10%50Hz。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页粉剂自动包装机DXDF60/B型主要用途该包装机用于包装袋装的粉状类，计量系统为步进电机控制。如：农药、化肥、医药、兽药、面膜粉、奶粉、调味品等。螺杆灌装适用于流动性不好的物料，具有快速、准确、经济、实用的优点。技术参数包装能力：40-60袋/分计量范围：1.0-50mm制袋尺寸：长60-180mm,宽50-120mm电源电压：380V三相四线制功率消耗：1600（加热180×4）W外形尺寸：宽650×深750×高1588mm净重：200kg第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页C20-MX自动上袋机第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页操作带有小口径真空系统的坚固构造能对各种材质的包装袋进行顺畅，快速，可靠的操作。单个包装袋通过第一个吸臂从大堆袋中吸起，准备打开，第二个吸臂上升把袋子打开，摇摆臂切入袋子抓牢，旋转至袋夹。选件C20-MX单堆袋盘C21-MX多堆送袋装置C22-MX和C21-MX相同，对塑料和WPP材质的包装袋配置袋尾分离器所有型号配置脚轮便于移动第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页控制系统C系列控制系统采用最先进的PLC技术。其控制十分简单，组成如下：暂停/运行键，松夹键，夹钳定时盘，分步功能键，E-停止键和通电/断电键。根据您的要求可增加附加控制键。包装速度包装的速度受很多因素的影响，比如秤的速度，填装速度，输送机速度等。C系列的典型速度为每小时600袋或每分钟10袋，但是达到每小时720袋或每分钟12袋也是可以的。称重要求几乎可与任何全自动线，毛重秤或体积填装机配合工作。包装袋规格只要包装袋完好，堆放整齐，C系列适用于大多数商业纸质，塑料，WPP和层压包装袋。多层纸质包装袋层与层必须粘贴好。塑料包装袋厚度必须在100至200微米（400-800Gauge）,必须干燥，无静电。WPP包装袋必须编织紧密，否则真空系统无法运作。他们必须平整，非热刀裁切。不合适的包装袋比如粗麻袋和网袋可以通过脚踏控制手工放置。最小包装袋尺寸–200mmx350mm最大包装袋尺寸–600mmx1,000mm电源要求标准：240V，50/60Hz，单相，6A，可提供替换电源方案。气源要求清洁，干燥的凉气，每一操作过程需要27L(1CuFt)，气压6bar(90PSI)。每分钟12袋的速度需要12cfm气源，最小20mm(3/4”)气管。运输要求包装尺寸(mm):1,200×1,000×1,400mm，毛重：175Kg。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页课题分析1.1汽车举升机的发展历程及现状汽车发明后不久，汽车维修机械师就在想：“怎样才能够把汽车举升到空中，从而可以在其下面工作？”举升机的发展史告诉我们，发明第一台自动举升机的灵感来自理发师的椅子，因为它可以快速升降和旋转，以适应于不同身高和胖瘦的顾客。早期的单柱地基式液压举升机，大大地提高了比它问世还早的千斤顶和台架的功能，这种早期举升机的旋转功能可以在举起汽车以后，将其旋转360°。也许你经常去的一个汽车维修厂，现在仍然利用这种举升机为客户提供日常的汽车维修服务，这种举升机大多已经工作了75年了。随着汽车工业的发展，单柱式举升机设计...
