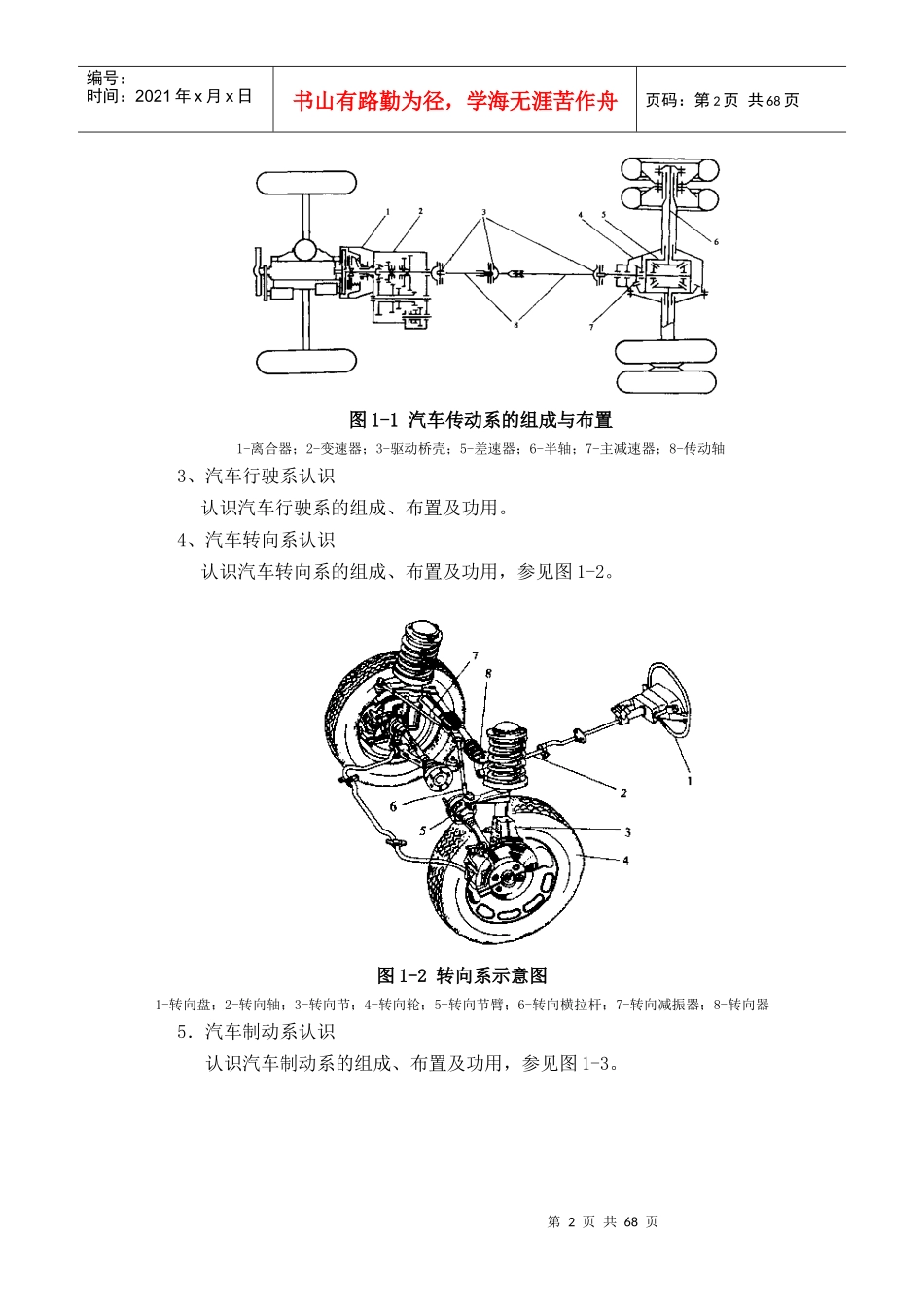

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页实训一汽车底盘认识一、实训目的与要求1、熟悉常见轿车或货车底盘的组成和基本工作原理，了解底盘各总成件的安装位置，为后续各章节的学习打下基础。2、熟悉汽车传动系的组成及各总成的位置，为传动系的学习打下基础。二、实训设备及工、量具1、轿车（普通桑塔纳、夏利和威驰轿车等）和货车2～5辆。2、两立柱举升器2～4台。3、教学解剖车2辆。三、实训步骤及操作方法（一）预备知识学习1、学习汽车维修的安全基本规则。如：工具安全使用、汽油安全使用规则、维修废品的处理规则、安全用电规则、汽车路试的安全要求、车底工作时的安全规则、维修作业的安全要求等。2、学习常用和专用汽车维修工具使用的基本知识。如：常用工具(开口扳子、梅花扳手、套简扳子、活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤)、举升设备(千斤顶、双柱举升器、四柱举升器)、螺栓拆装机具、拆装紧配合零件的工具(压床和各种拉器)等工具的使用基本知识。（二）汽车底盘构造的大致认识1、驾驶室内仪表和操纵装置的认识认识仪表板上的车速表(里程表)、发动机转速表、机油压力表、燃油表、发动机故障指示灯和各种指示灯或警告灯等；认识转向盘、变速操纵装置、离合器踏板(自动变速器无此踏板)、油门踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。2、汽车传动系认识认识汽车传动系的组成、布置及功用，参见图1-1。第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页图1-1汽车传动系的组成与布置1-离合器；2-变速器；3-驱动桥壳；5-差速器；6-半轴；7-主减速器；8-传动轴3、汽车行驶系认识认识汽车行驶系的组成、布置及功用。4、汽车转向系认识认识汽车转向系的组成、布置及功用，参见图1-2。图1-2转向系示意图1-转向盘；2-转向轴；3-转向节；4-转向轮；5-转向节臂；6-转向横拉杆；7-转向减振器；8-转向器5．汽车制动系认识认识汽车制动系的组成、布置及功用，参见图1-3。第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页图1-3制动系结构示意图1-制动踏板；2-制动主缸推杆；3-制动主缸活塞；4-制动主缸；5-油管；6-制动轮缸；7-轮缸活塞；8-制动鼓；9-摩擦片；10-制动蹄；11-制动底版；12-支承销；13-制动蹄复位弹簧四、复习思考题1、汽车总体上由哪几个部分组成？2、汽车底盘包括哪几个系统？各个系统包括哪些主要部件？3、简述汽车传动系的动力传递路线。实训二1、离合器及操纵机构的拆装第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页2、离合器的调整一、实训目的与要求1、掌握离合器及操纵机构的拆装步骤及技术要求。2、熟悉离合器主要零部件的名称、结构、作用及相互装配关系。3、熟悉东风EQ1090E离合器结构中解决分离杠杆运动干涉的结构措施。4、掌握离合器踏板自由行程的调整方法。二、实训设备及工、量具1、整车2~5台（普通桑塔纳、捷达、神农富康和进口轿车）。2、轿车（普通桑塔纳、捷达、神农富康和进口轿车）和解放CA1092型膜片弹簧式离合器、东风EQ1090E型周布弹簧式离合器及双片离合器数台。3、常用汽车维修工具若干套。4、专用离合器夹具、工作台若干套。三、实训步骤及操作方法（一）桑塔纳轿车离合器及操纵机构的拆装与调整1．离合器及操纵机构的拆卸1）离合器踏板总成的拆卸,参见图2-1。图2-1离合器踏板总成1-安装支架；2-垫圈；3-螺母；4-制动灯开关；5-分离杠杆；6-内隔套；7-踏板垫；8-卡夹；9-护套；10-离合器助力器；11-销钉；12、19-开口挡圈；13-锁圈；14-缓冲块；15-离合器踏板组件；16-外隔套；17-离合器钢索；18-挡管；20、21-线夹；22-螺钉2）离合器总成的拆卸与分解（1）在离合器盖及飞轮上作装配记号。（2）从发动机飞轮上拆下离合器。（3）在离合器盖与压板及膜片弹簧之间作装配记号，进行分解。第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页（4）折下...
