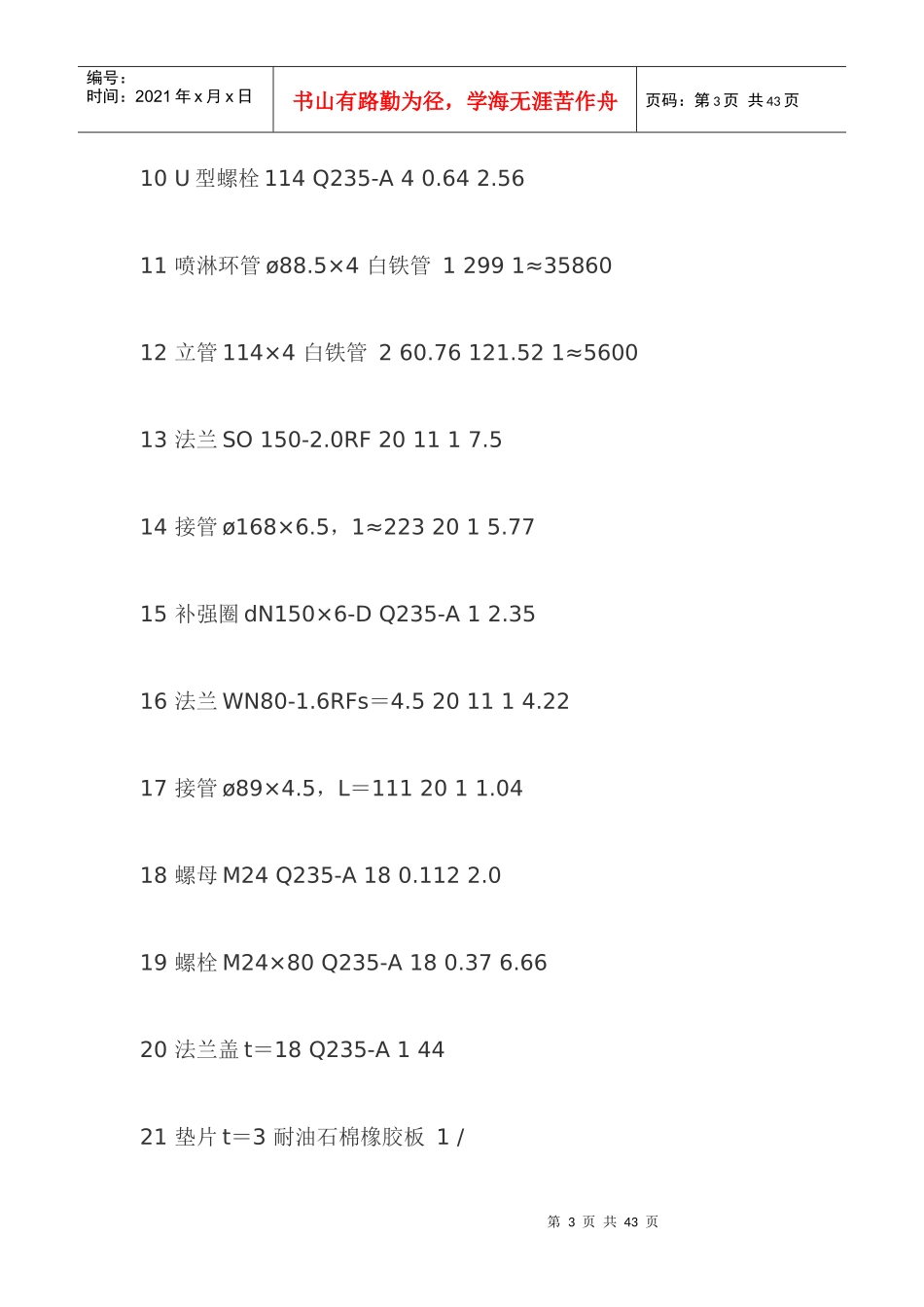

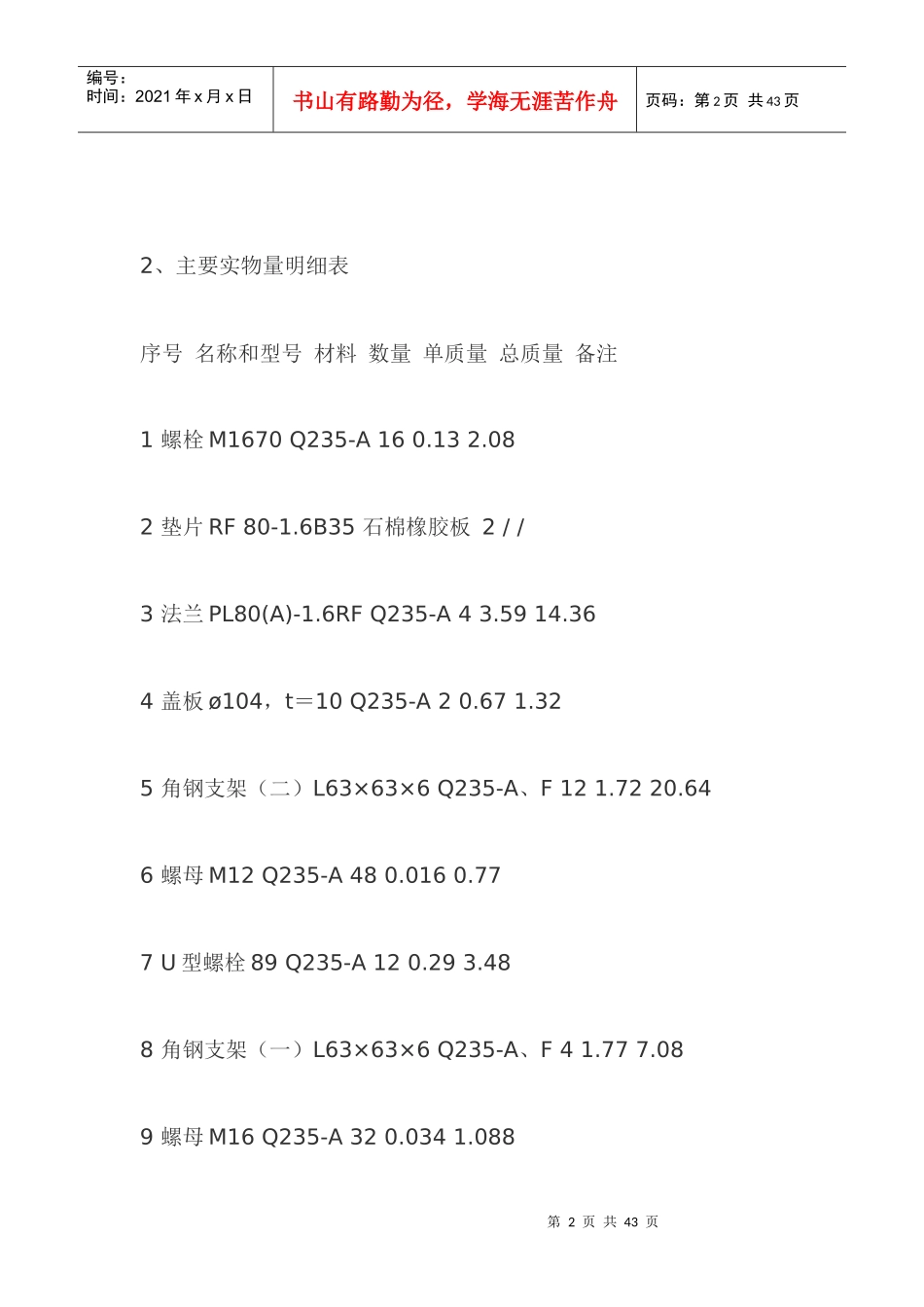

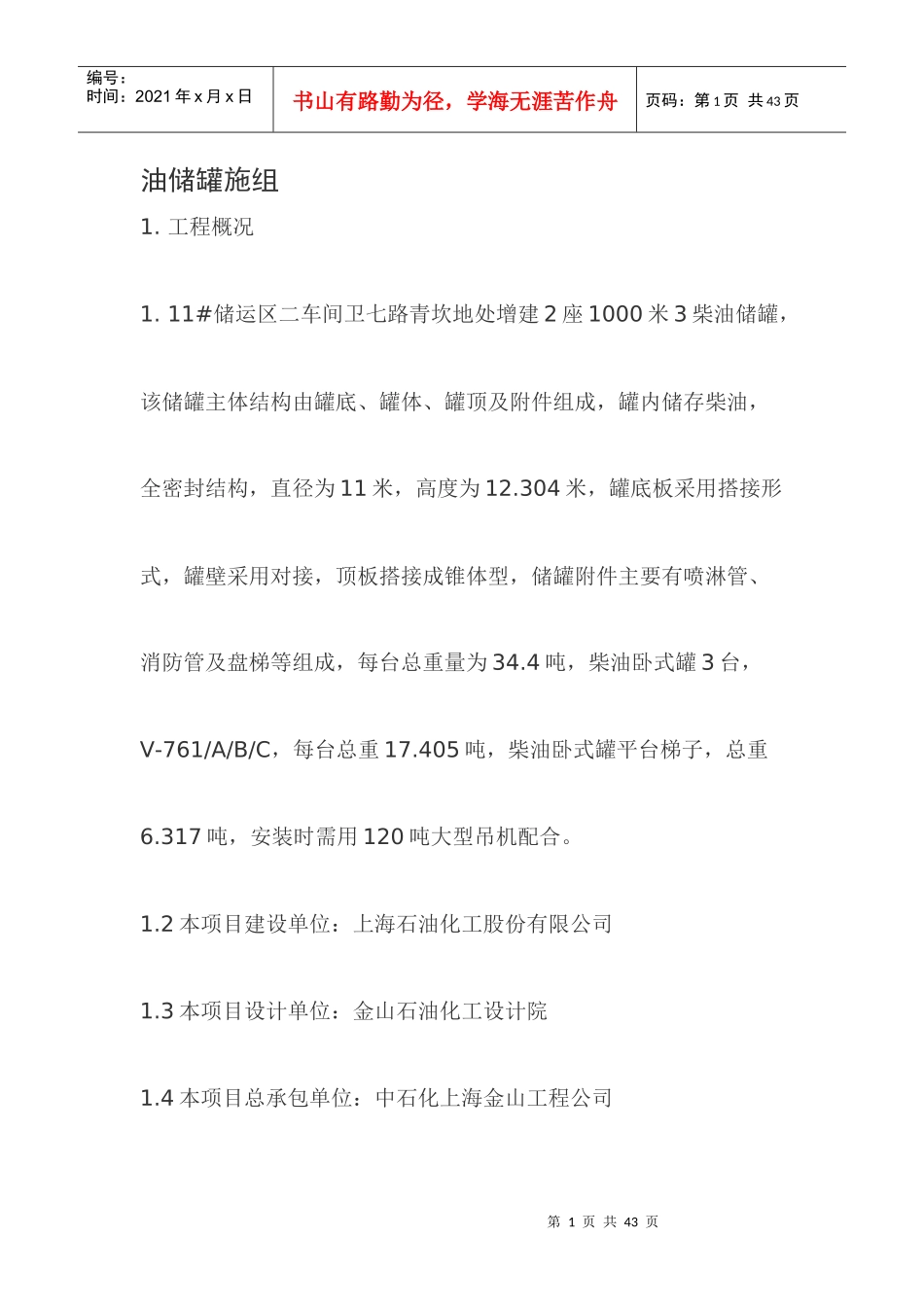

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页油储罐施组1.工程概况1.11#储运区二车间卫七路青坎地处增建2座1000米3柴油储罐，该储罐主体结构由罐底、罐体、罐顶及附件组成，罐内储存柴油，全密封结构，直径为11米，高度为12.304米，罐底板采用搭接形式，罐壁采用对接，顶板搭接成锥体型，储罐附件主要有喷淋管、消防管及盘梯等组成，每台总重量为34.4吨，柴油卧式罐3台，V-761/A/B/C，每台总重17.405吨，柴油卧式罐平台梯子，总重6.317吨，安装时需用120吨大型吊机配合。1.2本项目建设单位：上海石油化工股份有限公司1.3本项目设计单位：金山石油化工设计院1.4本项目总承包单位：中石化上海金山工程公司第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页2、主要实物量明细表序号名称和型号材料数量单质量总质量备注1螺栓M1670Q235-A160.132.082垫片RF80-1.6B35石棉橡胶板2//3法兰PL80(A)-1.6RFQ235-A43.5914.364盖板ø104，t＝10Q235-A20.671.325角钢支架（二）L63×63×6Q235-A、F121.7220.646螺母M12Q235-A480.0160.777U型螺栓89Q235-A120.293.488角钢支架（一）L63×63×6Q235-A、F41.777.089螺母M16Q235-A320.0341.088第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页10U型螺栓114Q235-A40.642.5611喷淋环管ø88.5×4白铁管12991≈3586012立管114×4白铁管260.76121.521≈560013法兰SO150-2.0RF201117.514接管ø168×6.5，1≈2232015.7715补强圈dN150×6-DQ235-A12.3516法兰WN80-1.6RFs＝4.5201114.2217接管ø89×4.5，L＝1112011.0418螺母M24Q235-A180.1122.019螺栓M24×80Q235-A180.376.6620法兰盖t＝18Q235-A14421垫片t＝3耐油石棉橡胶板1/第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页22法兰t＝22Q235-A128.723加强板t＝12Q235-A172.624侧板t＝12Q235-A118.825底版t＝12Q235-A157.826法兰盖t＝18Q235-A441∶627法兰t＝22Q235-A28.71∶628垫板t＝6Q235-A1组0.829底版t＝8Q235-A1617730包边角钢∠75×8Q235-A、F1310L＝34.422m31顶板t＝6Q235-A24196.0470432中心顶板t＝6Q235-A1163.133壁板（7）H＝1571t＝6Q235-A12558.5第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页34壁板（6）H＝1580t＝6Q235-A12573.535壁板（5）H＝1580t＝6Q235-A12573.536壁板（4）H＝1580t＝6Q235-A12573.537壁板（3）H＝1580t＝8Q235-A13431.538壁板（2）H＝1580t＝8Q235-A13431.539壁板（1）H＝1580t＝8Q235-A13431.540罐体组合件319521∶8041铭牌架Q235-A、F15.7542铭牌Ocr18Ni911.043螺母M6Ocr18Ni94//44螺钉M6×12A2-704//45铭牌组合件6.751∶2第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页46锥管t＝5Q235-A13.0247补强圈dN150×6-DQ235-A12.3548螺母M16Q235-A40.0340.1449螺栓M16×65Q235-A40.120.4850量油孔DN150组合件17.651凸面用石棉橡胶垫片150-6耐油石棉橡胶板1/52法兰150-6Q235-A14.4753接管φ1594.5L≈3442015.954量油孔组合件241∶455护脚板□100×3Q235-A.F18.27L=351156立柱∠50×50×4Q235-A.F43.2112.8L=105057护圈□30×4Q235-A.F23.316.62L=3511第7页共43页第6页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共43页58扶手φ42.3×3.25黑铁管117.25L=451159罐顶踏步栏杆组合件45.01∶1560角钢∠50×50×4，L=354Q235-A.F11.0861角钢∠50×50×4，L=1300Q235-A.F13.9862角钢∠50×50×4，L=700Q235-A.F22.144.2863立柱∠50×50×4Q235-A.F20.981.9664菱形花纹钢板铺板t＝4Q235-A.FS≈0.68m222.5565透光孔平台组合件33.91∶1066栅条□25×5L＝690Q235-A.F90.676.0367圆钢ø6L＝240Q235-A.F70.050.3568侧板□25×5L＝240Q235-A.F20.230.4669格栅踏步组合件6.941∶6第8页共43页第7页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
