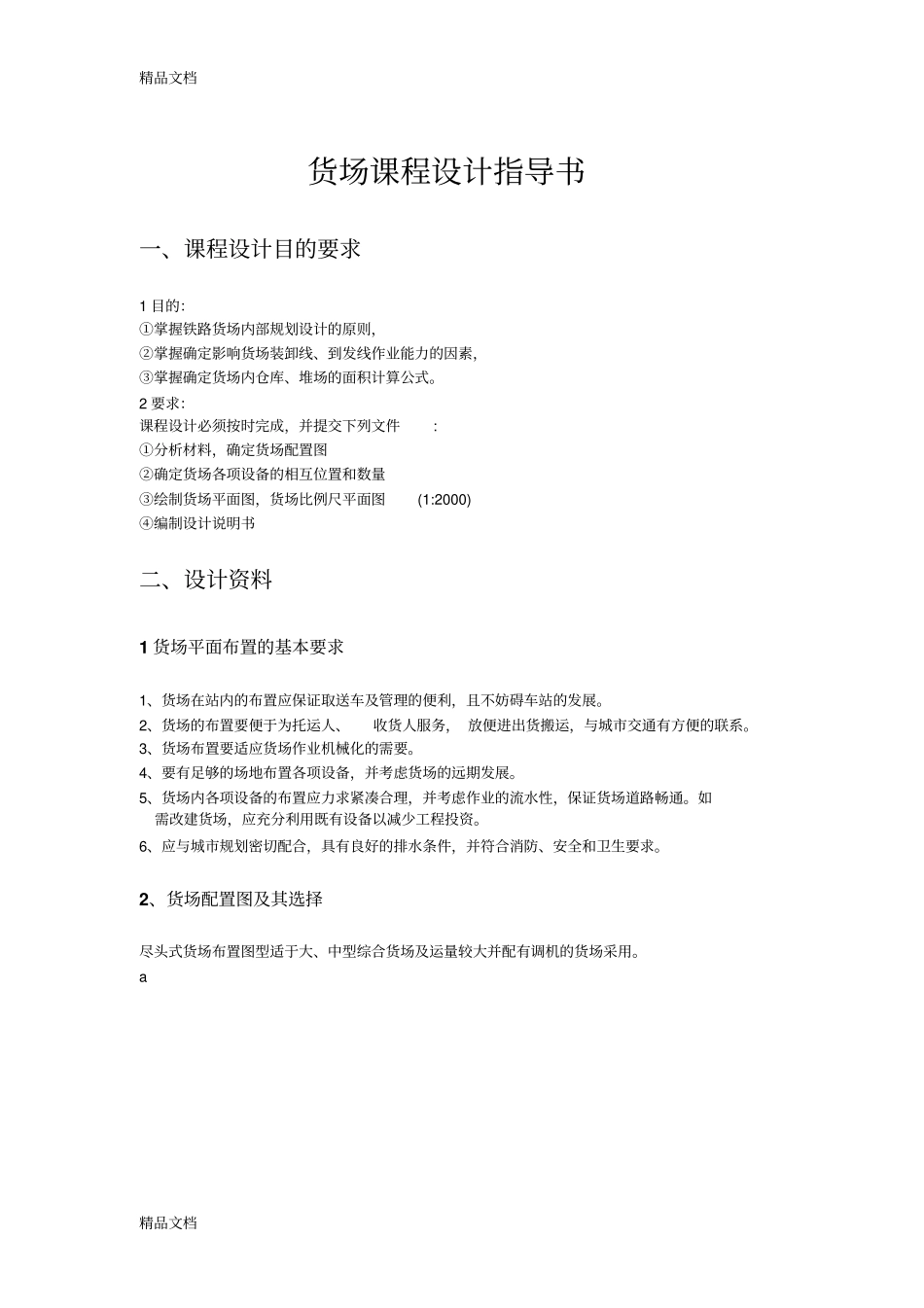

精品文档精品文档货场课程设计指导书一、课程设计目的要求1目的：①掌握铁路货场内部规划设计的原则，②掌握确定影响货场装卸线、到发线作业能力的因素，③掌握确定货场内仓库、堆场的面积计算公式。2要求：课程设计必须按时完成，并提交下列文件:①分析材料，确定货场配置图②确定货场各项设备的相互位置和数量③绘制货场平面图，货场比例尺平面图(1:2000)④编制设计说明书二、设计资料1货场平面布置的基本要求1、货场在站内的布置应保证取送车及管理的便利，且不妨碍车站的发展。2、货场的布置要便于为托运人、收货人服务，放便进出货搬运，与城市交通有方便的联系。3、货场布置要适应货场作业机械化的需要。4、要有足够的场地布置各项设备，并考虑货场的远期发展。5、货场内各项设备的布置应力求紧凑合理，并考虑作业的流水性，保证货场道路畅通。如需改建货场，应充分利用既有设备以减少工程投资。6、应与城市规划密切配合，具有良好的排水条件，并符合消防、安全和卫生要求。2、货场配置图及其选择尽头式货场布置图型适于大、中型综合货场及运量较大并配有调机的货场采用。a精品文档精品文档b通过式货场布置图型适于货运量大、品种单一、城市规划和地形条件允许的专业性货场，或者是货运量不大，由本务机车担当调车作业的中间站货场。精品文档精品文档混合式货场布置图型一般均为中间站货场采用。一般情况下，大、中型货场采用尽头式布置比较合适，货运量较小的中间站货场可采用通过式或混合式布置。如无特殊要求和足够的根据时，大、中型货场不宜采用通过式。3、货区划分及其相互配置的原则1、成件包装货区应远离散堆装货区，以避免被散装货物灰尘所污染，并最好设在货场上风向和靠近城市一侧。2、集装箱货区应靠近长大笨重货区，以便集中管理和共用装卸机械，提高装卸机械的使用效率。集装箱及长大笨重货区可布置在成件包装货区和散堆装货区之间，起隔离作用。3、散堆装货区最好布置在货场的下风方向及远离市区的一侧，应和成件包装货区保持一定的间隔距离，以保证货场内的整洁。4、危险品货区和牲畜装卸货区应根据消防安全规则及卫生防疫规定，布置在远离其它货区的地方。在货场内设有危险货物专用仓库时，最好设置单独的出入口。5、货场与车站车场横列布置时，为了避免将来车场发展而引起拆迁仓库、站台等建筑物，应将成件包装件区布置在远离车场的外侧，而将散堆装货区布置在靠近车场的一侧。精品文档精品文档4、各项设备的确定货场仓库设备包括仓库、雨棚、货场站台及堆货场，还包括装卸作业的大型机械设备。1场库需要面积确定1．仓库、雨棚、货物站台及堆货物面积计算仓库、雨棚、货物站台、堆货场的面积包括有效面积和辅助面积两部分。有效面积是指直接用来堆放货物的部分，辅助面积是指用以搬运、装卸和检查货物的走行通道、货位间隔及设置等所需的面积。场库设备需要面积（F）是根据货运量；货物保管期限，以及每平方米的堆货量(包括辅助面积在内)等因素确定，计算公式：2()365QatFmpQ－仓库、雨棚、货物站台或堆货场年度货运量，t；ａ－货物发送或到达的月度不均衡系数。大、中型货场一般可采用1.2~1.3；小型货场一般可采用1.5~2.0；季节性强和有特殊性的货场按实际情况计算；ｔ－货场保管期限，以昼夜计，一般可采用表1的数值；ｐ－仓库、雨棚、站台或堆货场单位面积堆货量，ｔ/2m，计算时采用表1的数值。表1车站发送或到达货运量波动系数年发到货运量（万t）10~3030~100100运量波动系数值1.25~1.601.20~1.501.10~1.40注：1.货运量较小时取该值档次高限，反之取底限。2.当工业运量较大时，取接近底限值；当农业、商业运量较大时，取接近高限值。表2各类货物货车平均净载重、单位面积堆货量、货位宽度和占用货位时间序号货物品类货车平均净载重（t）单位面积堆货量（t/2m）货位宽度（m）占用货位时间（d）到达发送1整车怕湿货物390.505.5322普通零担货物到达260.209.03——发送260.259.0——23中转零担货物230.1511.01.54混合货物340.308.0325整车危险货物380.505.5326零担危险货物250.1512.0327整车笨重货物481.004.0428零担笨重货物360.406.5429散堆装货物541.00...
