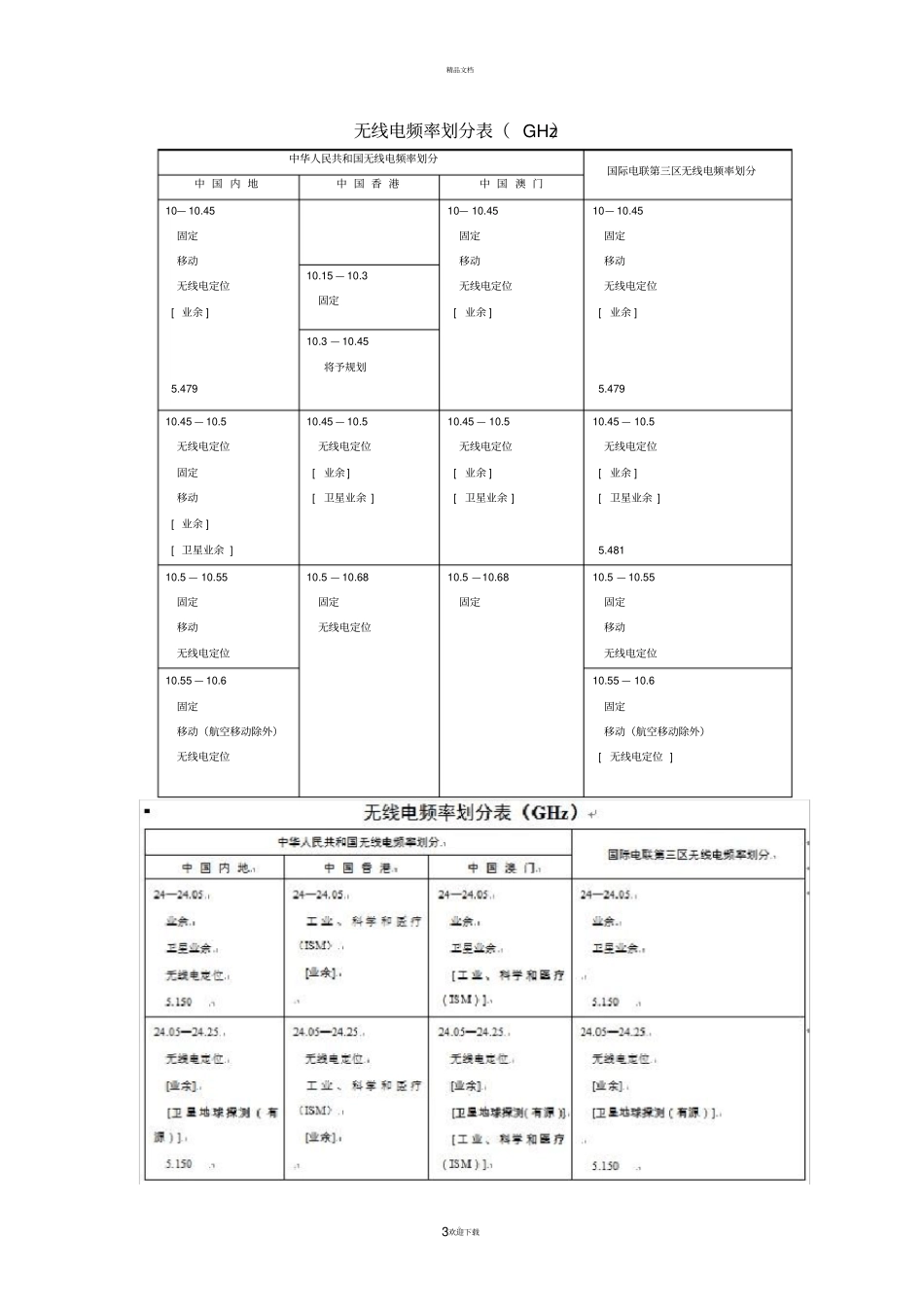

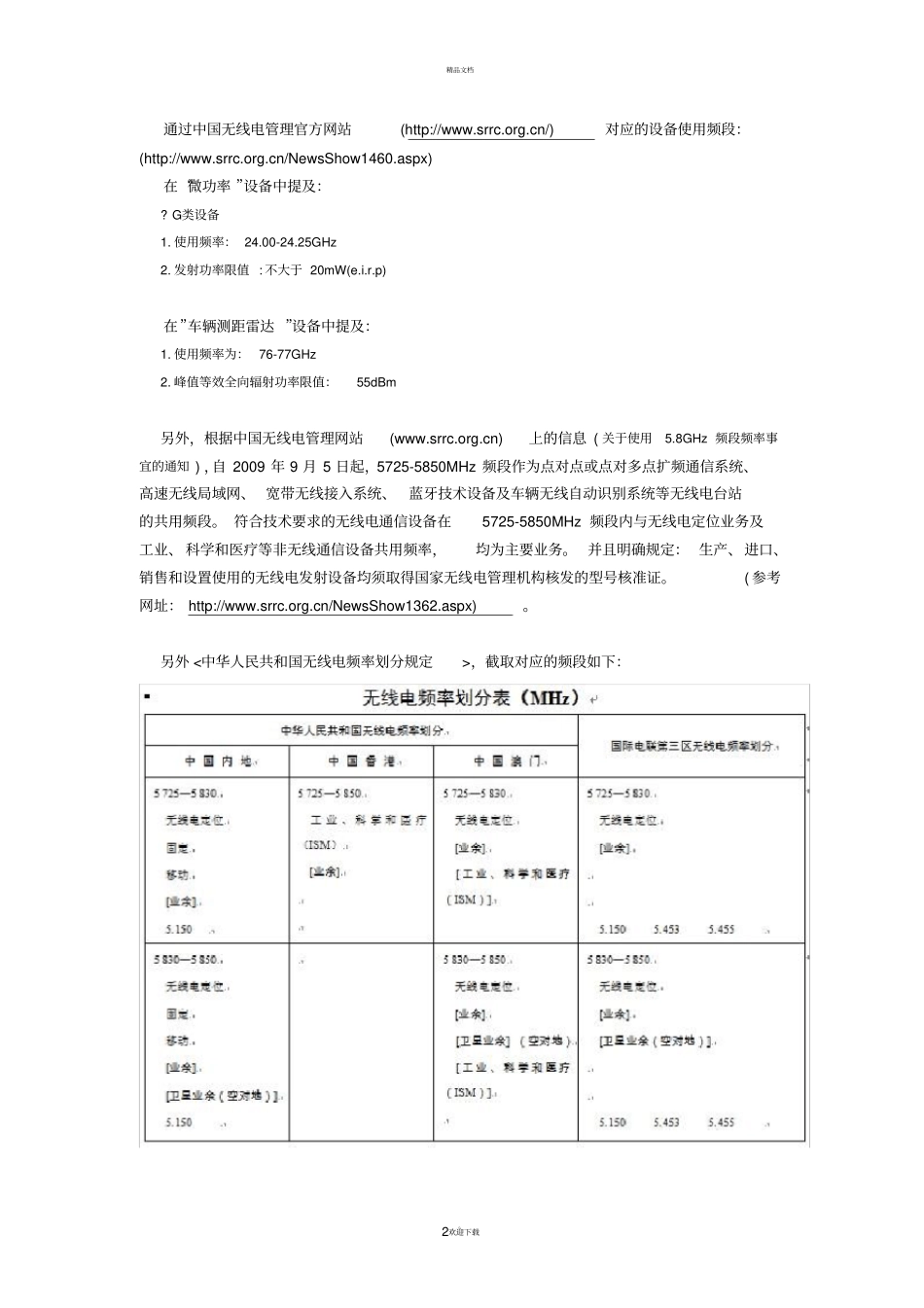

精品文档。1欢迎下载三频段雷达之比较这里指的三频段分别是5.8GHz、10.525GHz、24.125GHz。目前市面上使用的雷达模块都是基于以上三个频段。一、频段ISM(IndustrialScientificMedical)Band，是由ITU-R(ITURadio-communicationSector，国际通信联盟无线电通信局)定义的。此频段主要是开放给工业，科学、医学，三个主要机构使用，属于FreeLicense，无需授权许可，只需要遵守一定的发射功率(一般低于1W)，并且不要对其它频段造成干扰即可。由ITU-R定义的ISM频段如下：频率范围（Hz）中心频率（Hz）可行性6.765–6.795MHz6.780MHz取决于当地13.553–13.567MHz13.560MHz26.957–27.283MHz27.120MHz40.66–40.70MHz40.68MHz433.05–434.79MHz433.92MHz902–928MHz915MHzRegion2only2.400–2.500GHz2.450GHz5.725–5.875GHz5.800GHz24–24.25GHz24.125GHz61–61.5GHz61.25GHz取决于当地122–123GHz122.5GHz取决于当地244–246GHz245GHz精品文档。2欢迎下载通过中国无线电管理官方网站(http://www.srrc.org.cn/)对应的设备使用频段：(http://www.srrc.org.cn/NewsShow1460.aspx)在“微功率”设备中提及：?G类设备1.使用频率：24.00-24.25GHz2.发射功率限值:不大于20mW(e.i.r.p)在”车辆测距雷达”设备中提及：1.使用频率为：76-77GHz2.峰值等效全向辐射功率限值：55dBm另外，根据中国无线电管理网站(www.srrc.org.cn)上的信息(关于使用5.8GHz频段频率事宜的通知)，自2009年9月5日起，5725-5850MHz频段作为点对点或点对多点扩频通信系统、高速无线局域网、宽带无线接入系统、蓝牙技术设备及车辆无线自动识别系统等无线电台站的共用频段。符合技术要求的无线电通信设备在5725-5850MHz频段内与无线电定位业务及工业、科学和医疗等非无线通信设备共用频率，均为主要业务。并且明确规定：生产、进口、销售和设置使用的无线电发射设备均须取得国家无线电管理机构核发的型号核准证。(参考网址：http://www.srrc.org.cn/NewsShow1362.aspx)。另外<中华人民共和国无线电频率划分规定>，截取对应的频段如下：精品文档。3欢迎下载无线电频率划分表（GHz）中华人民共和国无线电频率划分国际电联第三区无线电频率划分中国内地中国香港中国澳门10—10.45固定移动无线电定位[业余]5.47910—10.45固定移动无线电定位[业余]10—10.45固定移动无线电定位[业余]5.47910.15—10.3固定10.3—10.45将予规划10.45—10.5无线电定位固定移动[业余][卫星业余]10.45—10.5无线电定位[业余][卫星业余]10.45—10.5无线电定位[业余][卫星业余]10.45—10.5无线电定位[业余][卫星业余]5.48110.5—10.55固定移动无线电定位10.5—10.68固定无线电定位10.5—10.68固定10.5—10.55固定移动无线电定位10.55—10.6固定移动（航空移动除外）无线电定位10.55—10.6固定移动（航空移动除外）[无线电定位]精品文档。4欢迎下载引申至5.150条款，有明确规定：可见，10.525GHz并不在其中。不过基于国内有部分自动门厂商采用了10.525GHz的雷达模块，因此从邻国日本的频率划分上可能可以得到一些解释。下面是日本低功率无线频段划分及其功率要求的列表：列表从两个方面进行介绍，一是电信终端产品所使用的频率；二是普通的民用频段。常见电信终端产品所使用的频率有800MHz,1.5GHz,1.7GHz,2GHz,2,5GHz。日本的电信频段主要采用TDMA,CDMA,TD-CDMA和WCDMA四种制式。在普通的民用频段中最常见的民用频段就要属2.4GHzISM频段的蓝牙和WI-FI所用频率了，但考虑到成本，技术，版权等等问题，很多产品都会考虑采用其他调制或者频率来实现所需要的功能。表一中罗列的满足要求的所有低功率无线设备频率。表一低功率无线设备使用领域允许频率或指定频率调制方式限制天线端功率限值特定的无线麦克风Specifiedradiomicrophone779.125-787.875MHz797.125-805.875MHzF3E,F8W10mWorless779.250-787.750MHzand797.250-805.750MHzF3E,F8W10mWorless779.250-787.750MHzand797.250-805.750MHzF3E,F8W10mWorless无线电定位设备Radiolocationequipment10.525GHz(10.51-10.54GHz)24.2GHz(24.15-24.25GHz)A2N,N0NorP0N0.1Worless民用电台Citizenradio26.968MHz,26.976...
