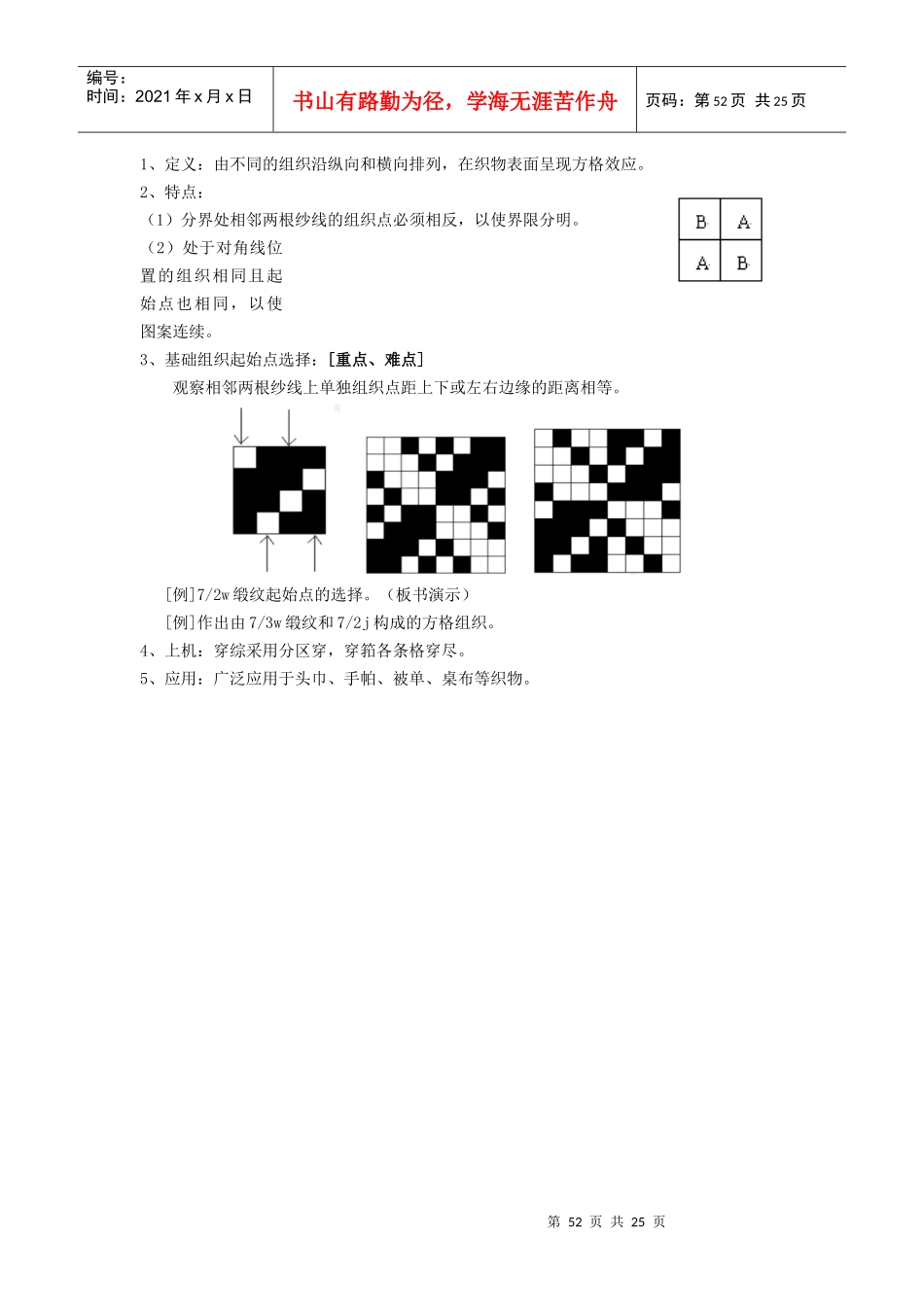

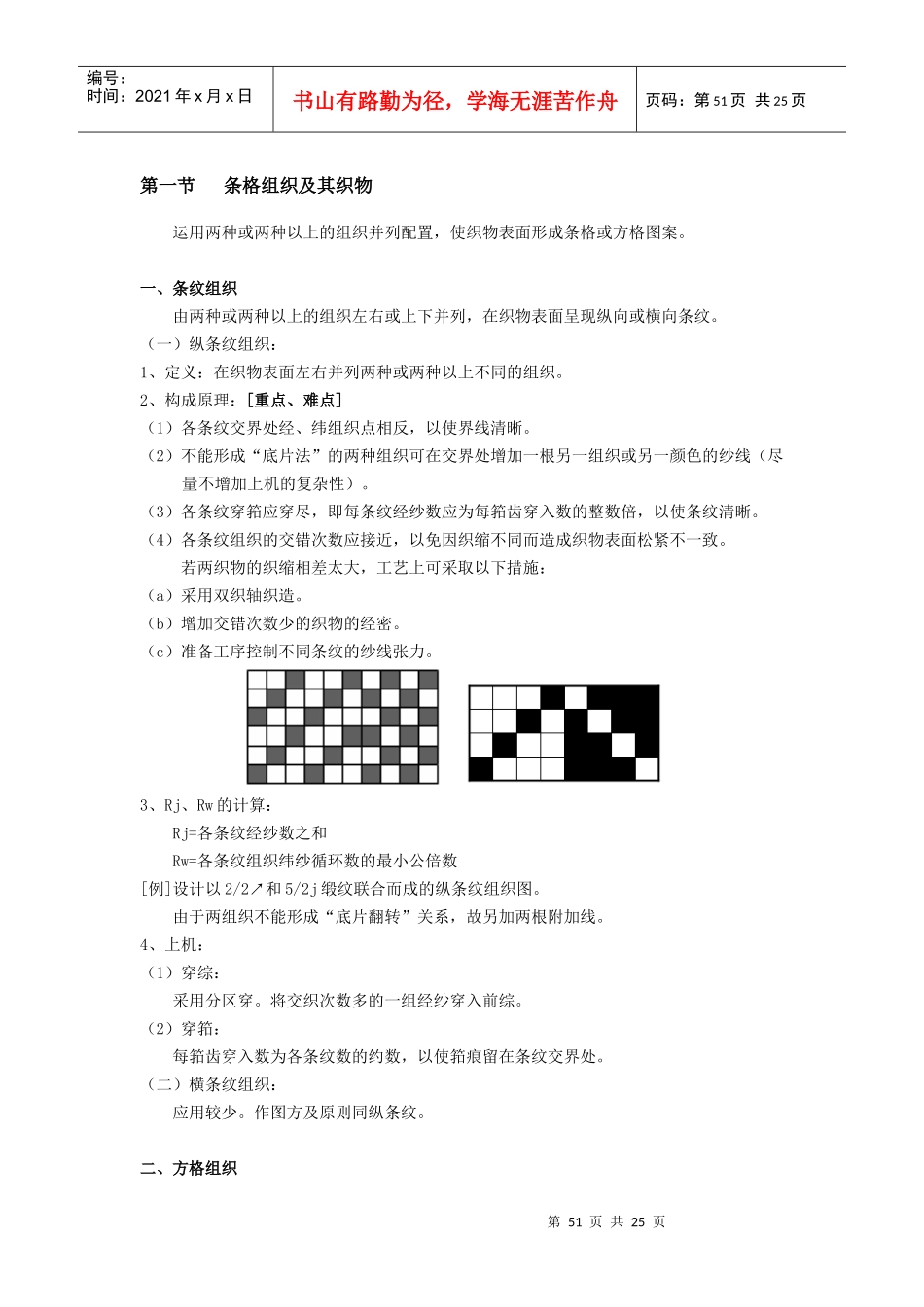

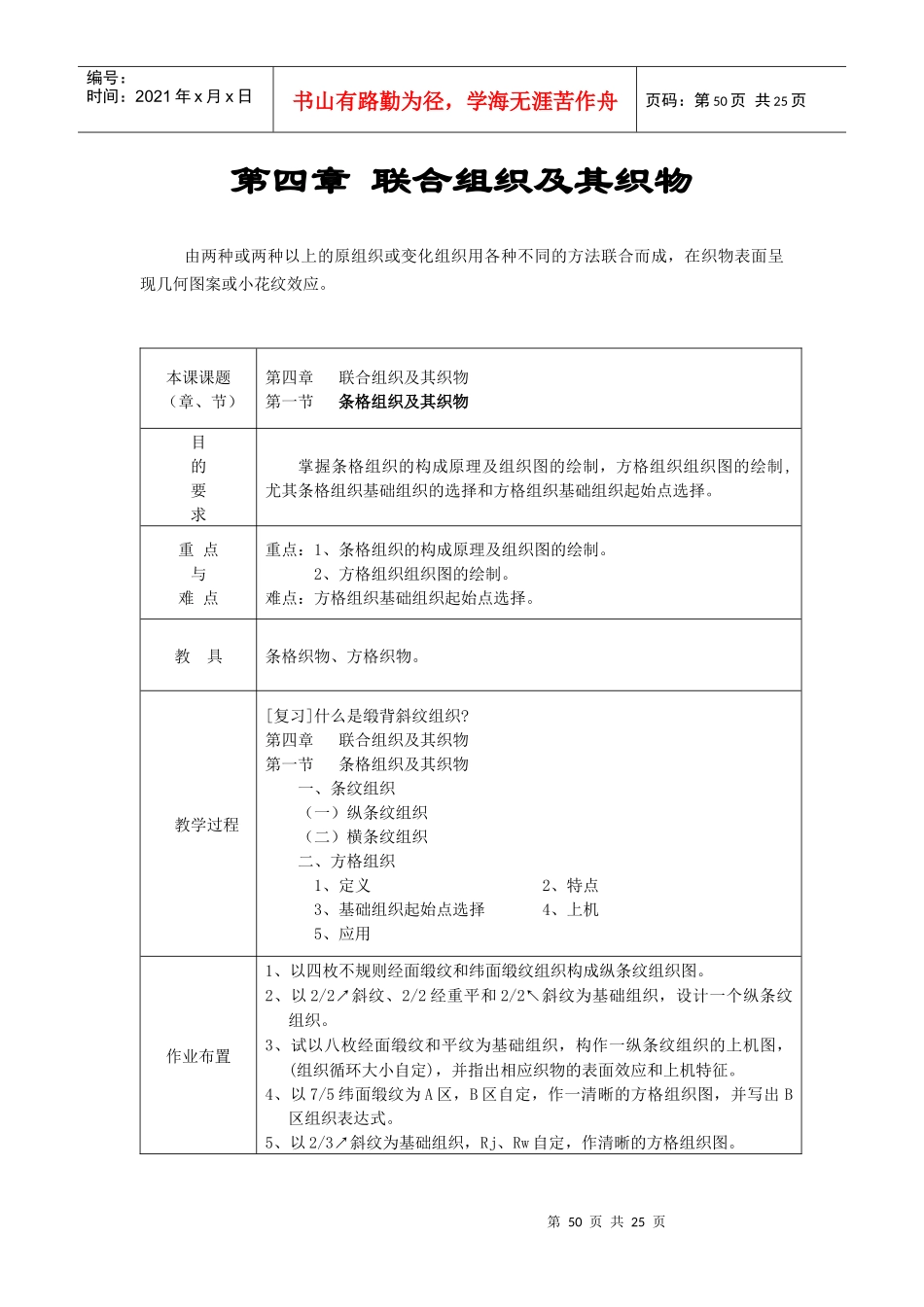

第50页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第50页共25页第四章联合组织及其织物由两种或两种以上的原组织或变化组织用各种不同的方法联合而成，在织物表面呈现几何图案或小花纹效应。本课课题（章、节）第四章联合组织及其织物第一节条格组织及其织物目的要求掌握条格组织的构成原理及组织图的绘制，方格组织组织图的绘制,尤其条格组织基础组织的选择和方格组织基础组织起始点选择。重点与难点重点：1、条格组织的构成原理及组织图的绘制。2、方格组织组织图的绘制。难点：方格组织基础组织起始点选择。教具条格织物、方格织物。教学过程[复习]什么是缎背斜纹组织?第四章联合组织及其织物第一节条格组织及其织物一、条纹组织（一）纵条纹组织（二）横条纹组织二、方格组织1、定义2、特点3、基础组织起始点选择4、上机5、应用作业布置1、以四枚不规则经面缎纹和纬面缎纹组织构成纵条纹组织图。2、以2/2↗斜纹、2/2经重平和2/2↖斜纹为基础组织，设计一个纵条纹组织。3、试以八枚经面缎纹和平纹为基础组织，构作一纵条纹组织的上机图，(组织循环大小自定)，并指出相应织物的表面效应和上机特征。4、以7/5纬面缎纹为A区，B区自定，作一清晰的方格组织图，并写出B区组织表达式。5、以2/3↗斜纹为基础组织，Rj、Rw自定，作清晰的方格组织图。第51页共25页第50页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第51页共25页第一节条格组织及其织物运用两种或两种以上的组织并列配置，使织物表面形成条格或方格图案。一、条纹组织由两种或两种以上的组织左右或上下并列，在织物表面呈现纵向或横向条纹。（一）纵条纹组织：1、定义：在织物表面左右并列两种或两种以上不同的组织。2、构成原理：[重点、难点]（1）各条纹交界处经、纬组织点相反，以使界线清晰。（2）不能形成“底片法”的两种组织可在交界处增加一根另一组织或另一颜色的纱线（尽量不增加上机的复杂性）。（3）各条纹穿筘应穿尽，即每条纹经纱数应为每筘齿穿入数的整数倍，以使条纹清晰。（4）各条纹组织的交错次数应接近，以免因织缩不同而造成织物表面松紧不一致。若两织物的织缩相差太大，工艺上可采取以下措施：（a）采用双织轴织造。（b）增加交错次数少的织物的经密。（c）准备工序控制不同条纹的纱线张力。3、Rj、Rw的计算：Rj=各条纹经纱数之和Rw=各条纹组织纬纱循环数的最小公倍数[例]设计以2/2↗和5/2j缎纹联合而成的纵条纹组织图。由于两组织不能形成“底片翻转”关系，故另加两根附加线。4、上机：（1）穿综：采用分区穿。将交织次数多的一组经纱穿入前综。（2）穿筘：每筘齿穿入数为各条纹数的约数，以使筘痕留在条纹交界处。（二）横条纹组织：应用较少。作图方及原则同纵条纹。二、方格组织第52页共25页第51页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第52页共25页1、定义：由不同的组织沿纵向和横向排列，在织物表面呈现方格效应。2、特点：（1）分界处相邻两根纱线的组织点必须相反，以使界限分明。（2）处于对角线位置的组织相同且起始点也相同，以使图案连续。3、基础组织起始点选择：[重点、难点]观察相邻两根纱线上单独组织点距上下或左右边缘的距离相等。[例]7/2w缎纹起始点的选择。（板书演示）[例]作出由7/3w缎纹和7/2j构成的方格组织。4、上机：穿综采用分区穿，穿筘各条格穿尽。5、应用：广泛应用于头巾、手帕、被单、桌布等织物。第53页共25页第52页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第53页共25页本课课题（章、节）第二节绉组织及其织物目的要求掌握绉组织的起绉原则、构成原则；绉组织的设计方法，如增点法、移入纱线法、调序法、省综设计法等；绉组织的上机与应用等。重点与难点重点：1、移入纱线法设计绉组织。2、调序法设计绉组织。难点：省综设计法设计绉组织。教具透孔组织织物。教学过程[复习]方格组织起始点的选择。第二节绉组织及其织物一、定义二、起绉原则三、构成原则四、绉组织的设计方法（一）增点法（重叠法）（二）移入纱线法（三）调序法（四）省综设计...
