第三章变化组织及其织物VIP免费

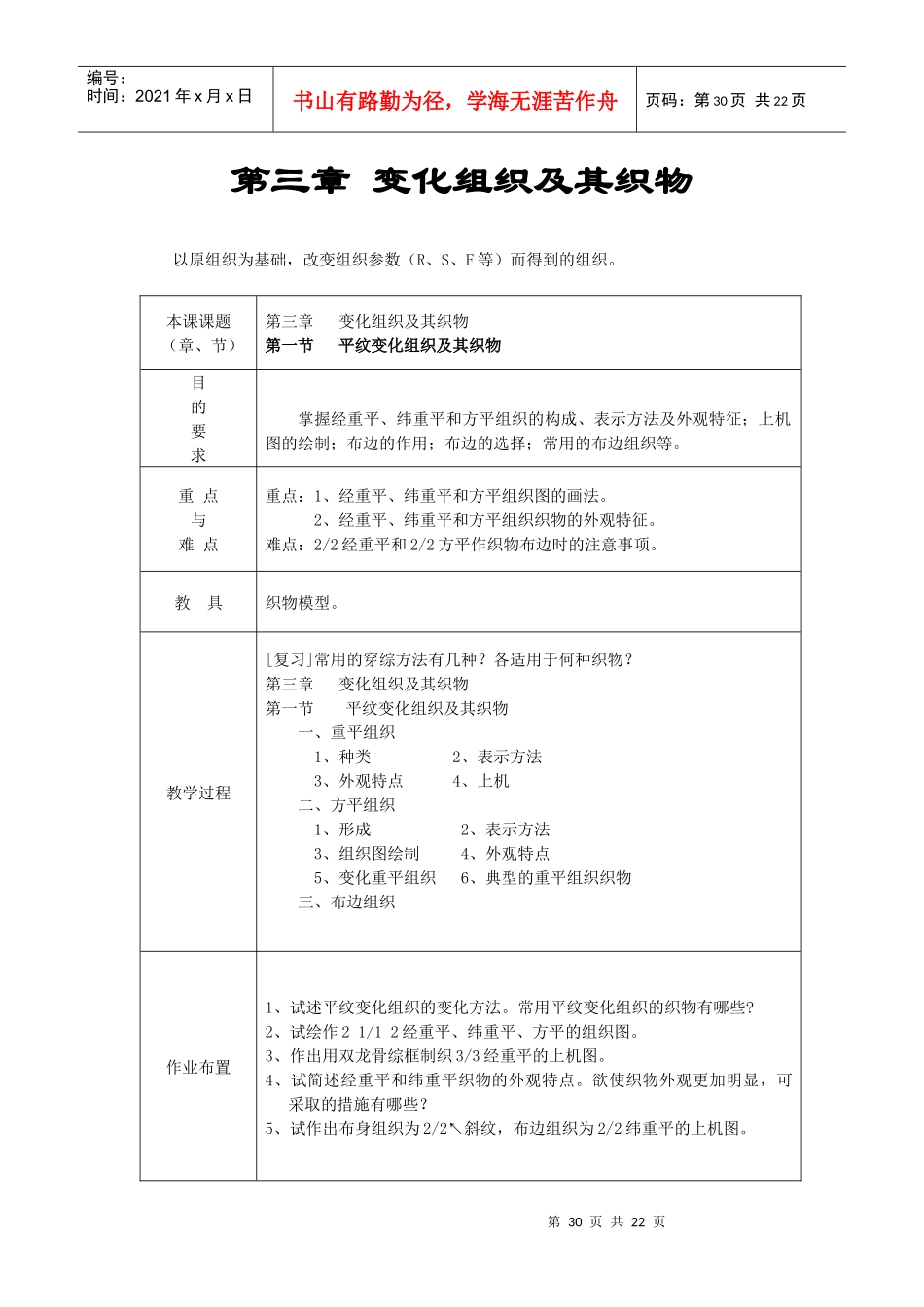

第30页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第30页共22页第三章变化组织及其织物以原组织为基础，改变组织参数（R、S、F等）而得到的组织。本课课题（章、节）第三章变化组织及其织物第一节平纹变化组织及其织物目的要求掌握经重平、纬重平和方平组织的构成、表示方法及外观特征；上机图的绘制；布边的作用；布边的选择；常用的布边组织等。重点与难点重点：1、经重平、纬重平和方平组织图的画法。2、经重平、纬重平和方平组织织物的外观特征。难点：2/2经重平和2/2方平作织物布边时的注意事项。教具织物模型。教学过程[复习]常用的穿综方法有几种？各适用于何种织物？第三章变化组织及其织物第一节平纹变化组织及其织物一、重平组织1、种类2、表示方法3、外观特点4、上机二、方平组织1、形成2、表示方法3、组织图绘制4、外观特点5、变化重平组织6、典型的重平组织织物三、布边组织作业布置1、试述平纹变化组织的变化方法。常用平纹变化组织的织物有哪些?2、试绘作21/12经重平、纬重平、方平的组织图。3、作出用双龙骨综框制织3/3经重平的上机图。4、试简述经重平和纬重平织物的外观特点。欲使织物外观更加明显，可采取的措施有哪些？5、试作出布身组织为2/2↖斜纹，布边组织为2/2纬重平的上机图。第31页共22页第30页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第31页共22页第32页共22页第31页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第32页共22页第一节平纹变化组织及其织物以平纹为基础，沿一个方向或两个方向延长组织点而得到的组织图。一、重平组织以平纹为基础，沿一个方向延长组织点而得到的组织。1、种类：[画示意图]（1）经重平组织：以平纹为基础，沿经纱方向延长组织点。（2）纬重平组织：以平纹为基础，沿纬纱方向延长组织点。2、表示方法：（1）经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。Rj=2，Rw=分子+分母，F≦5[练习]作出3/3经重平组织。（2）纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。Rw=2，Rj=分子+分母，F≦5[练习]作出3/3纬重平组织。3、外观特点：[难点]（1）经重平：织物表面呈现横凸条（可理解为较粗纬纱与较细经纱交织）。为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。（2）纬重平：织物表面呈现纵凸条（可理解为较粗经纱与较细纬纱交织）。为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。4、上机：（1）穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。（2）穿综：对于经重平，若经密较大，可采用飞穿法。[练习]试画出用双龙骨制织2/2经重平织物的上机图。第33页共22页第32页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第33页共22页5、变化重平组织：浮长线不等的重平组织。作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。[练习]作出122/212变化经重平、纬重平的组织图。6、典型的重平组织织物：（1）麻纱织物：1/2变化纬重平，1/3变化纬重平。（2）毛巾织物的地组织：2/2经重平，2/1变化经重平。（3）边组织：2/2经重平，2/2纬重平。二、方平组织[重点、难点]1、形成：以平纹为基础，沿经、纬两个方向同时延长组织点。2、表示方法：[每根纱线上的经组织点/每根纱线上的纬组织点]方平Rj=Rw=分子+分母≧43、组织图绘制：以3/3方平为例（1）在第一根经纱上按表达式作出；（2）在第一根纬纱上按表达式作出；（3）第一根纬纱上为经组织点的各根经纱运动规律同第一根经纱；（4）第一根纬纱上为纬组织点的各根经纱运动规律同第一根经纱相反。[练习]作出4/4方平、21/13变化方平、121/221变化方平的组织图。4、外观特点：方平织物表面呈现小方块效应，变化方平织物表面呈现大小不等的隐格效应。2/2方平组织常用于各种织物的边组织。三、布边组织1、作...
