第9章 solidwork2009工程图VIP免费

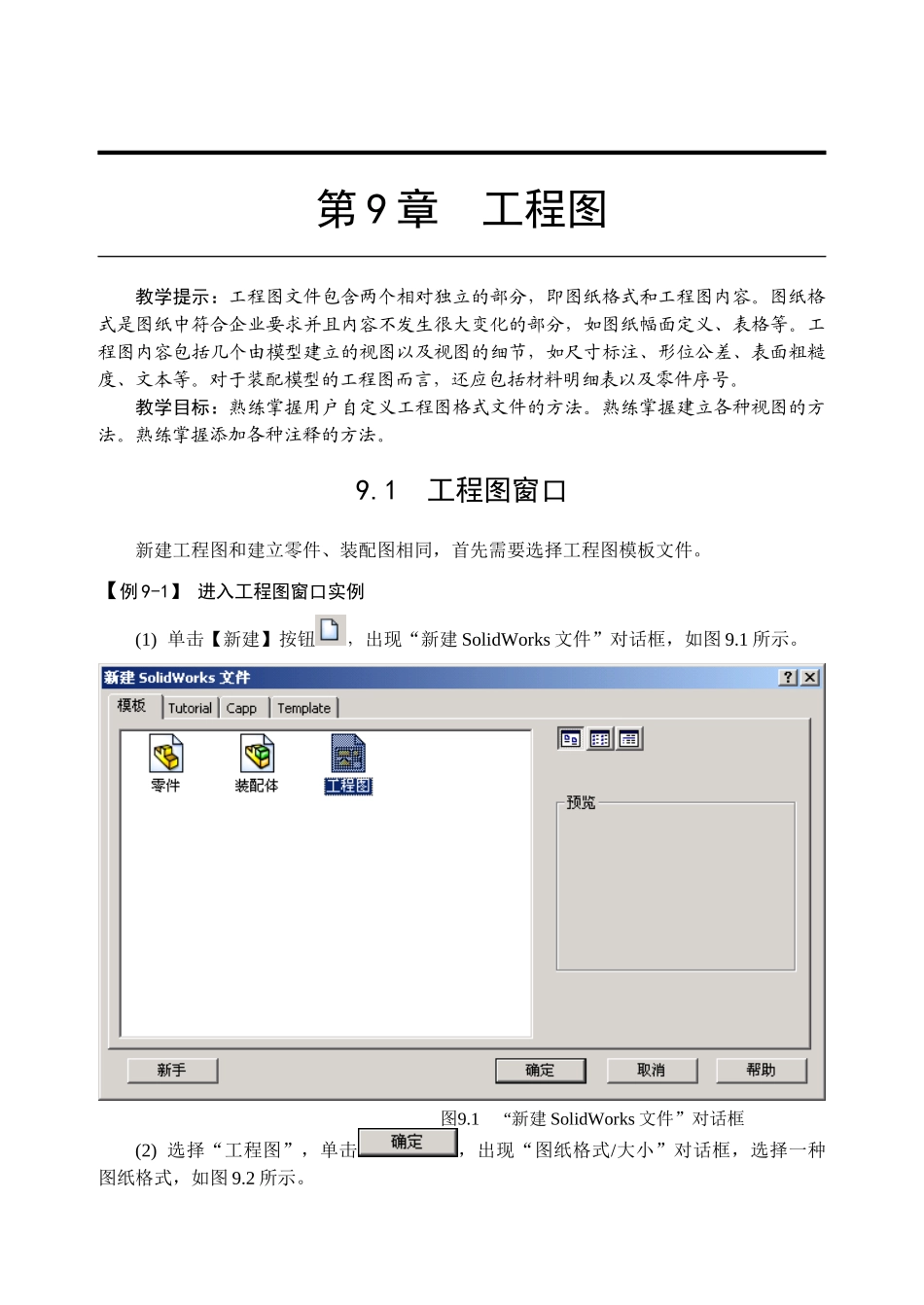

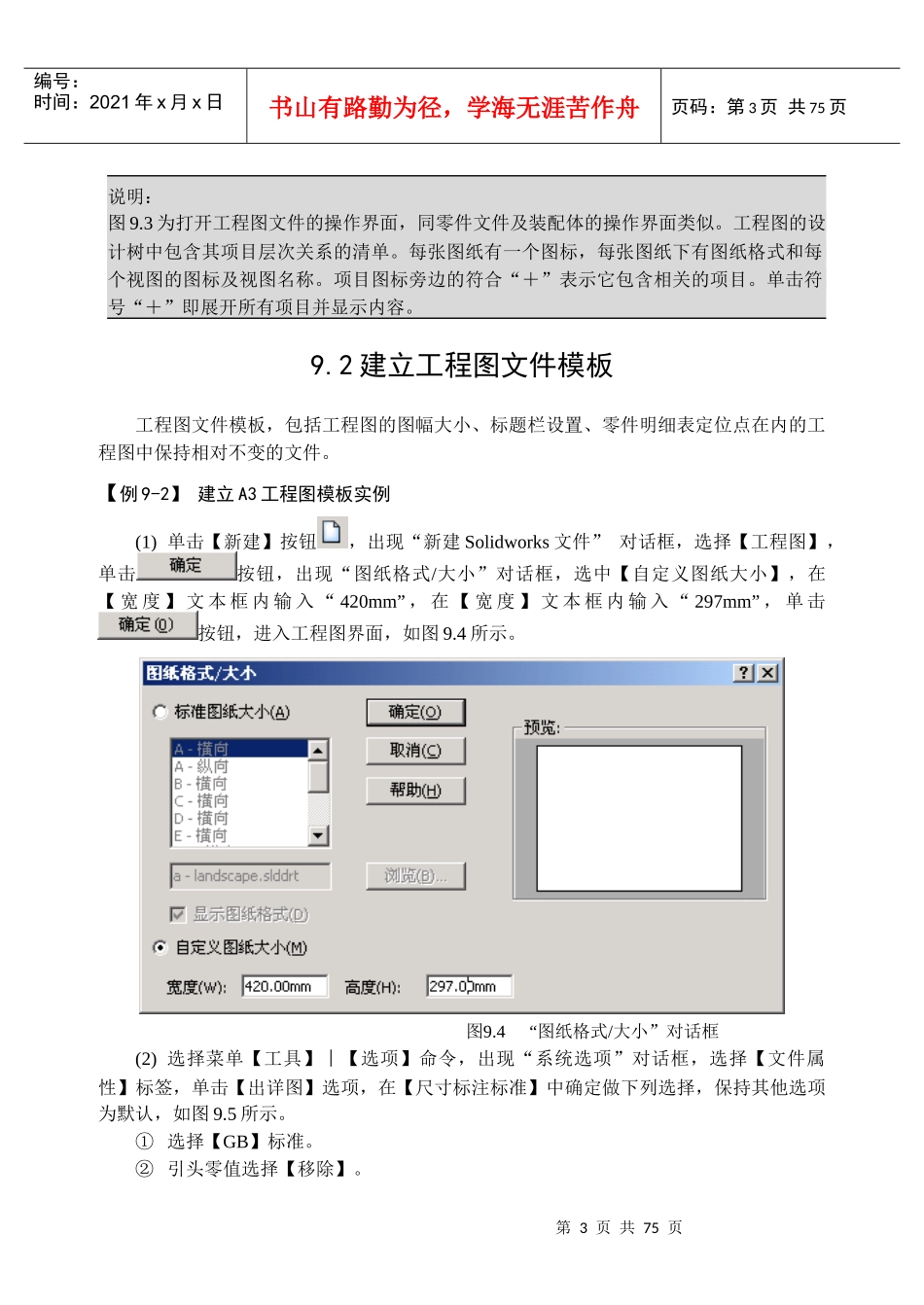

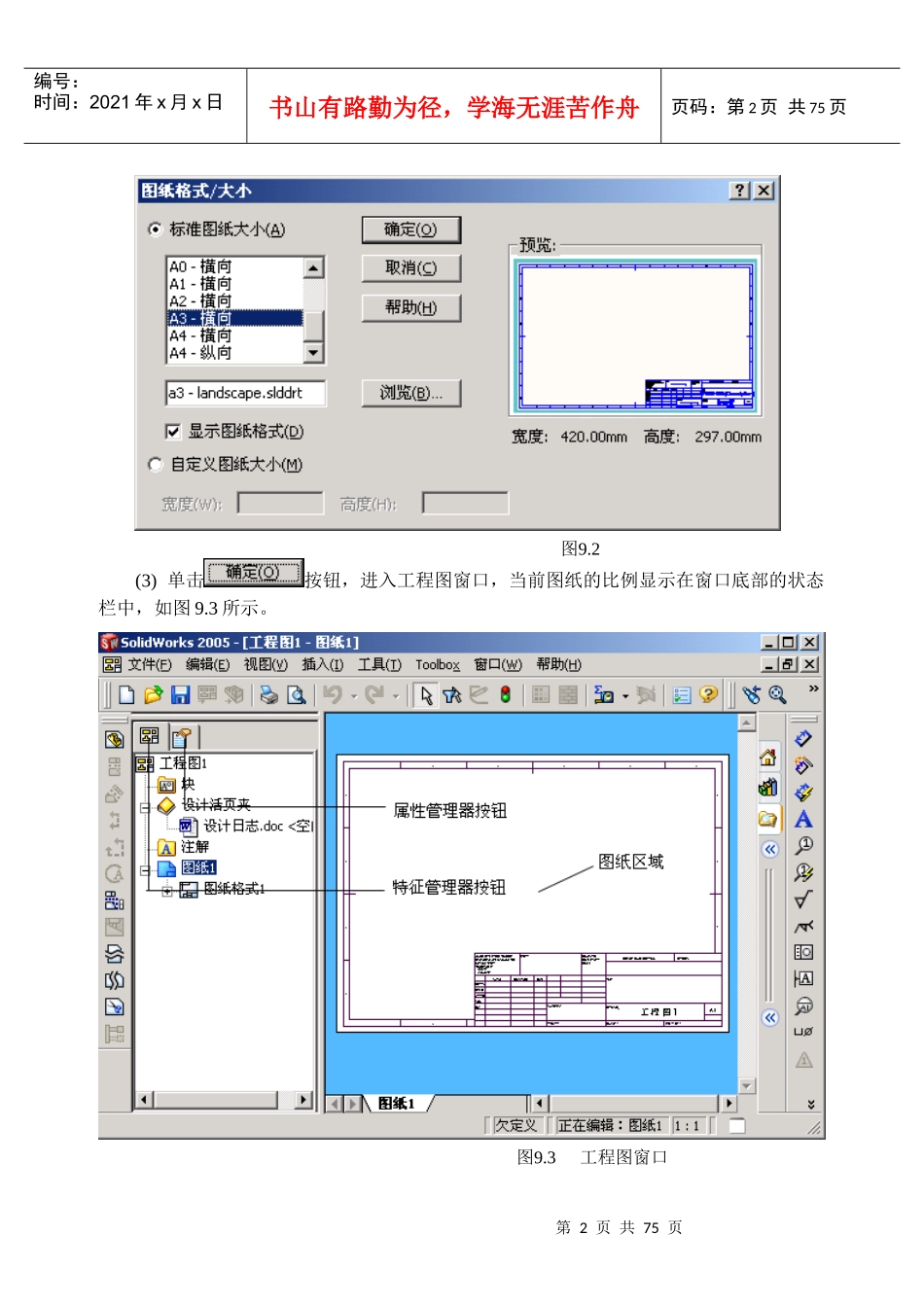

第9章工程图教学提示：工程图文件包含两个相对独立的部分，即图纸格式和工程图内容。图纸格式是图纸中符合企业要求并且内容不发生很大变化的部分，如图纸幅面定义、表格等。工程图内容包括几个由模型建立的视图以及视图的细节，如尺寸标注、形位公差、表面粗糙度、文本等。对于装配模型的工程图而言，还应包括材料明细表以及零件序号。教学目标：熟练掌握用户自定义工程图格式文件的方法。熟练掌握建立各种视图的方法。熟练掌握添加各种注释的方法。9.1工程图窗口新建工程图和建立零件、装配图相同，首先需要选择工程图模板文件。【例9-1】进入工程图窗口实例(1)单击【新建】按钮，出现“新建SolidWorks文件”对话框，如图9.1所示。图9.1“新建SolidWorks文件”对话框(2)选择“工程图”，单击，出现“图纸格式/大小”对话框，选择一种图纸格式，如图9.2所示。第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页图9.2(3)单击按钮，进入工程图窗口，当前图纸的比例显示在窗口底部的状态栏中，如图9.3所示。图9.3工程图窗口第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页说明：图9.3为打开工程图文件的操作界面，同零件文件及装配体的操作界面类似。工程图的设计树中包含其项目层次关系的清单。每张图纸有一个图标，每张图纸下有图纸格式和每个视图的图标及视图名称。项目图标旁边的符合“＋”表示它包含相关的项目。单击符号“＋”即展开所有项目并显示内容。9.2建立工程图文件模板工程图文件模板，包括工程图的图幅大小、标题栏设置、零件明细表定位点在内的工程图中保持相对不变的文件。【例9-2】建立A3工程图模板实例(1)单击【新建】按钮，出现“新建Solidworks文件”对话框，选择【工程图】，单击按钮，出现“图纸格式/大小”对话框，选中【自定义图纸大小】，在【宽度】文本框内输入“420mm”，在【宽度】文本框内输入“297mm”，单击按钮，进入工程图界面，如图9.4所示。图9.4“图纸格式/大小”对话框(2)选择菜单【工具】︱【选项】命令，出现“系统选项”对话框，选择【文件属性】标签，单击【出详图】选项，在【尺寸标注标准】中确定做下列选择，保持其他选项为默认，如图9.5所示。①选择【GB】标准。②引头零值选择【移除】。第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页③中心线延伸【大小】设定为3mm。④选择【自动更新材料明细表】选项。图9.5“系统选项”对话框(3)单击【尺寸】，定义下列各项。①箭头样式设置成实心箭头。②箭头方向设置成【向内】。③单击按钮，勾选【取代标准的箭头显示】命令，设置如图9.6所示。第5页共75页第4页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共75页图9.6“尺寸标注引线/文字”对话框(4)单击【虚拟交点】，设置成十字型。(5)单击【单位】，选择【自定义】，选择长度单位为【毫米】，小数位数为2；角度单位为【度】，小数位数为2；(6)单击按钮，保存文件属性设置并关闭对话框。(7)右击特征管理器中【图纸1】选项，从快捷菜单中选择【属性】命令，出现“图纸属性”对话框，选择【投影类型】中的【第一视角】，单击按钮，如图9.7所示。第6页共75页第5页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共75页图9.7“图纸属性”对话框(8)右击特征管理器中【图纸1】选项，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。单击【矩形】按钮，绘制两个矩形分别代表图纸的纸边界线和图框线，如图9.8所示。图9.8编辑图纸格式(9)单击左下角点，在【X】文本框内输入“0mm”，在【Y】文本框内输入“0mm”。第7页共75页第6页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共75页单击按钮，添加几何关系“固定”，如图9.9a所示。单击右上角点，在【X】文本框内输入“420mm”，在【Y】文本框内输入“297mm”。单击按钮，添加几何关系“固定”，如图9.9b所示。a)b)图9.9“固定”点a)左下角b)右上角(10...
