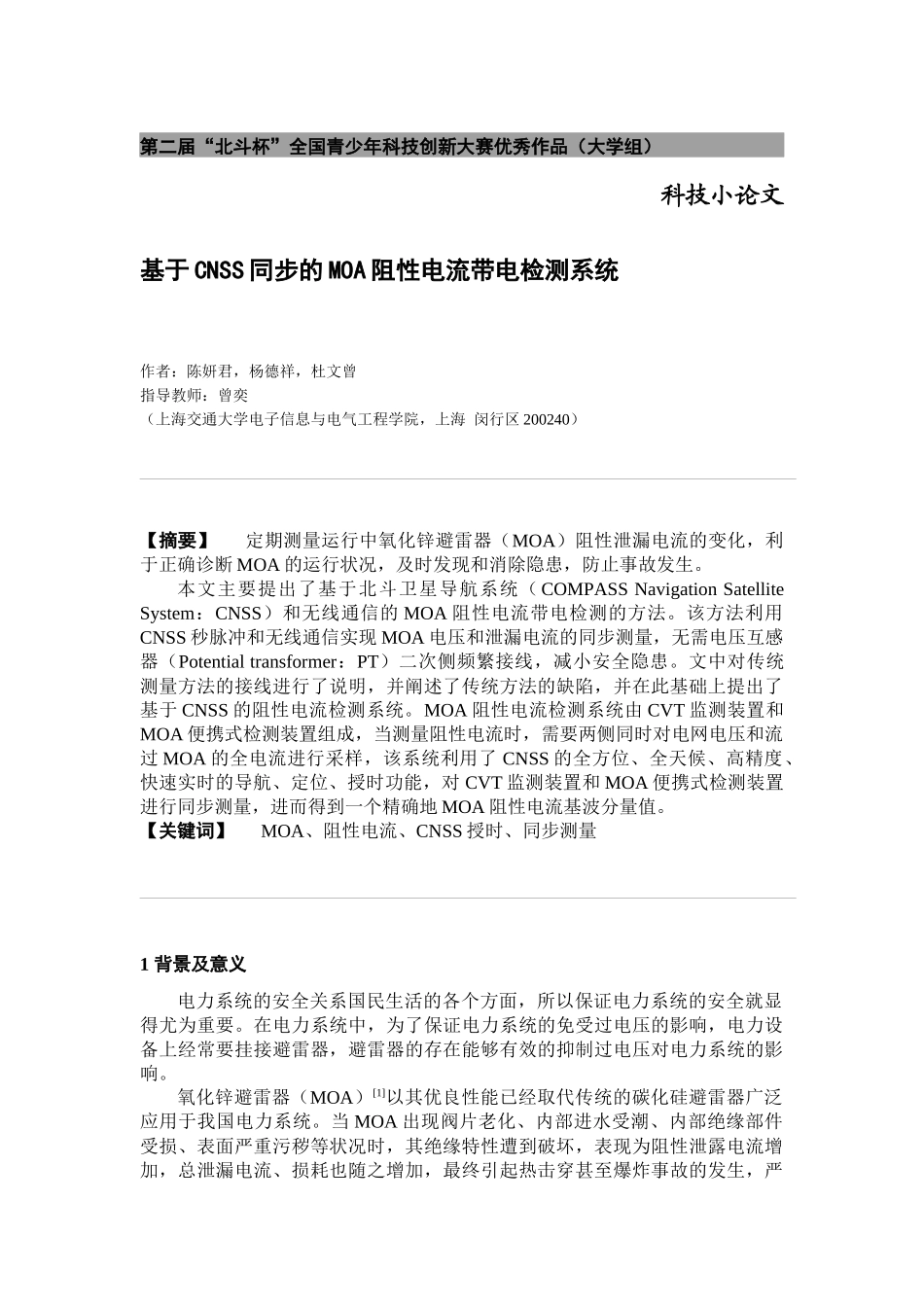

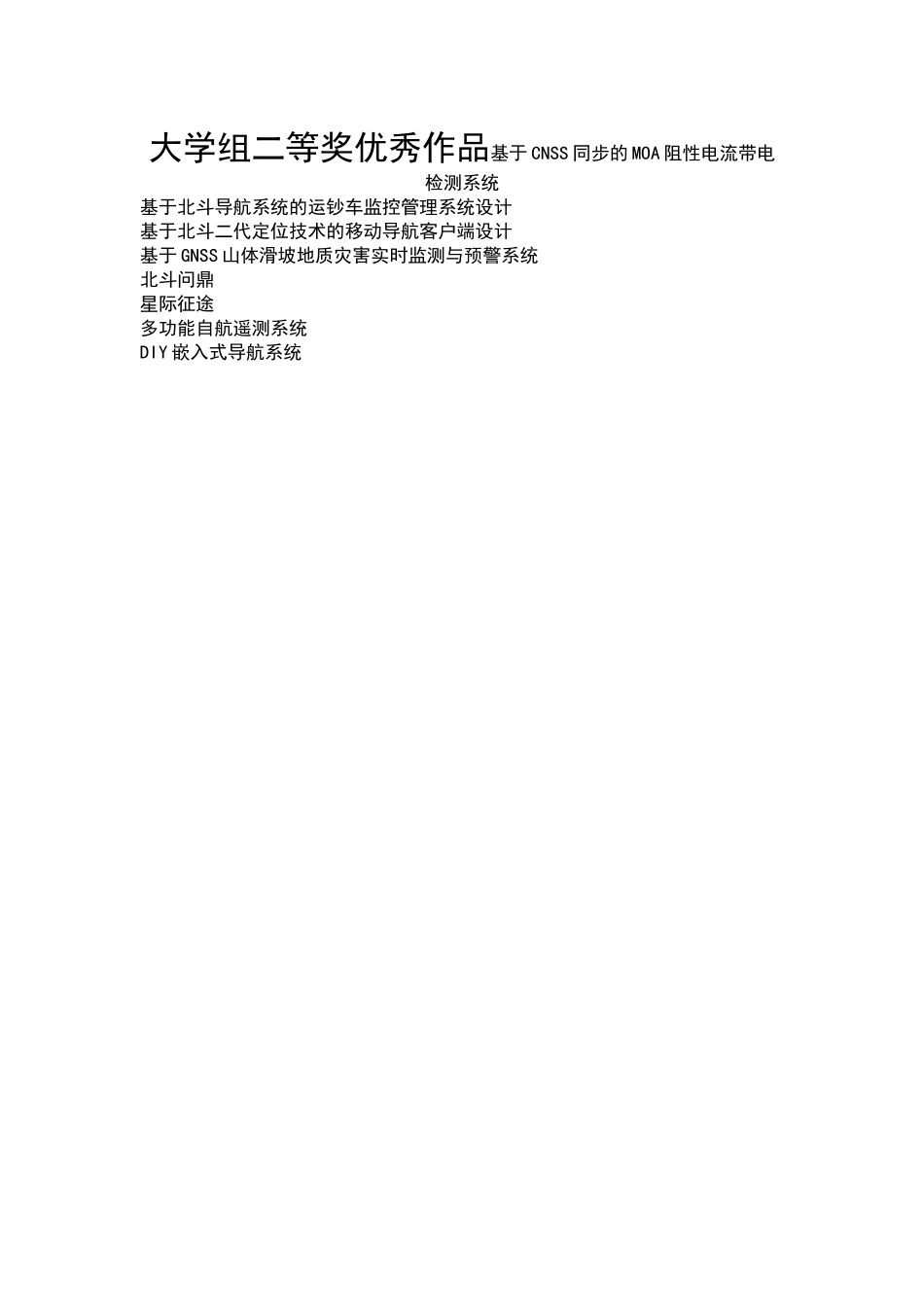

大学组二等奖优秀作品基于CNSS同步的MOA阻性电流带电检测系统基于北斗导航系统的运钞车监控管理系统设计基于北斗二代定位技术的移动导航客户端设计基于GNSS山体滑坡地质灾害实时监测与预警系统北斗问鼎星际征途多功能自航遥测系统DIY嵌入式导航系统第二届“北斗杯”全国青少年科技创新大赛优秀作品（大学组）科技小论文基于CNSS同步的MOA阻性电流带电检测系统作者：陈妍君，杨德祥，杜文曾指导教师：曾奕（上海交通大学电子信息与电气工程学院，上海闵行区200240）【摘要】定期测量运行中氧化锌避雷器（MOA）阻性泄漏电流的变化，利于正确诊断MOA的运行状况，及时发现和消除隐患，防止事故发生。本文主要提出了基于北斗卫星导航系统（COMPASSNavigationSatelliteSystem：CNSS）和无线通信的MOA阻性电流带电检测的方法。该方法利用CNSS秒脉冲和无线通信实现MOA电压和泄漏电流的同步测量，无需电压互感器（Potentialtransformer：PT）二次侧频繁接线，减小安全隐患。文中对传统测量方法的接线进行了说明，并阐述了传统方法的缺陷，并在此基础上提出了基于CNSS的阻性电流检测系统。MOA阻性电流检测系统由CVT监测装置和MOA便携式检测装置组成，当测量阻性电流时，需要两侧同时对电网电压和流过MOA的全电流进行采样，该系统利用了CNSS的全方位、全天候、高精度、快速实时的导航、定位、授时功能，对CVT监测装置和MOA便携式检测装置进行同步测量，进而得到一个精确地MOA阻性电流基波分量值。【关键词】MOA、阻性电流、CNSS授时、同步测量1背景及意义电力系统的安全关系国民生活的各个方面，所以保证电力系统的安全就显得尤为重要。在电力系统中，为了保证电力系统的免受过电压的影响，电力设备上经常要挂接避雷器，避雷器的存在能够有效的抑制过电压对电力系统的影响。氧化锌避雷器（MOA）[1]以其优良性能已经取代传统的碳化硅避雷器广泛应用于我国电力系统。当MOA出现阀片老化、内部进水受潮、内部绝缘部件受损、表面严重污秽等状况时，其绝缘特性遭到破坏，表现为阻性泄露电流增加，总泄漏电流、损耗也随之增加，最终引起热击穿甚至爆炸事故的发生，严重影响电网的安全运行。为保证MOA的安全可靠运行，应采取有效方法对MOA的运行状况进行检测与分析，及时发现和消除隐患，防止事故发生[2]。同时，电力系统是一个地理分布十分广泛的复杂系统，在对电网中的高压电力设备进行监测时，需要在多个不同的地理位置同时采集多个物理量。有时由于地理条件的限制，实地测量存在一定难度。特别是对高压电力设备的运行参数进行测量时，必须考虑到测量人员的安全以及由于测量时的误操作对电力系统的影响。而基于CNSS的MOA阻性电流检测系统在MOA阻性电流基波分量检测时通过CNSS的授时功能同步测量计算电压基波瞬时相角，将测得的初始相位通过无线通讯传输的方式传递给MOA便携式检测装置进行进一步的运算。利用CNSS模块的秒脉冲（PPS）信号作为同步触发信号可以提高测量精度，同时通过无线通讯传输的方式在保证测量人员的人身安全和系统的安全运行，还可以在同一时间对不同地点的设备进行在线检测，所以研究应用基于CNSS时钟的同步技术与无线通讯技术具有重要的现实意义。2工作（实验）原理及性能分析基于传统的MOA阻性电流测量方式在安全性以及测量简便性上的缺陷，本文使用了CNSS对阻性电流测量系统进行了改进。在设计新系统的过程中考虑省去测量过程中的CVT二次侧接线，将原有的单一设备分为两个，一个固定安装于CVT侧，另外一个做成便携式装置，两者通过CNSS同步实现MOA电压和泄漏电流相角的测量，从而计算获得阻性电流。将二次侧的接线固定安装于CVT监测装置内，省去了测量过程中的接线，并可监测CVT的工作状态。基于CNSS的阻性电流测量系统由三部分组成：CVT监测装置、MOA便携式检测装置与上位机。系统的测试示意图如图1所示。CVT监测装置安装在运行现场的CVT处，将CVT的二次侧直接接入并固定安装于设备。CVT监测装置负责采集和监测三相电压，并在MOA阻性电流基波分量检测时通过CNSS的授时功能同步测量计算电压基波瞬时相角，将测得的初始相位通过无线通讯传输的方式传递给MOA便携式检测装置进行...
