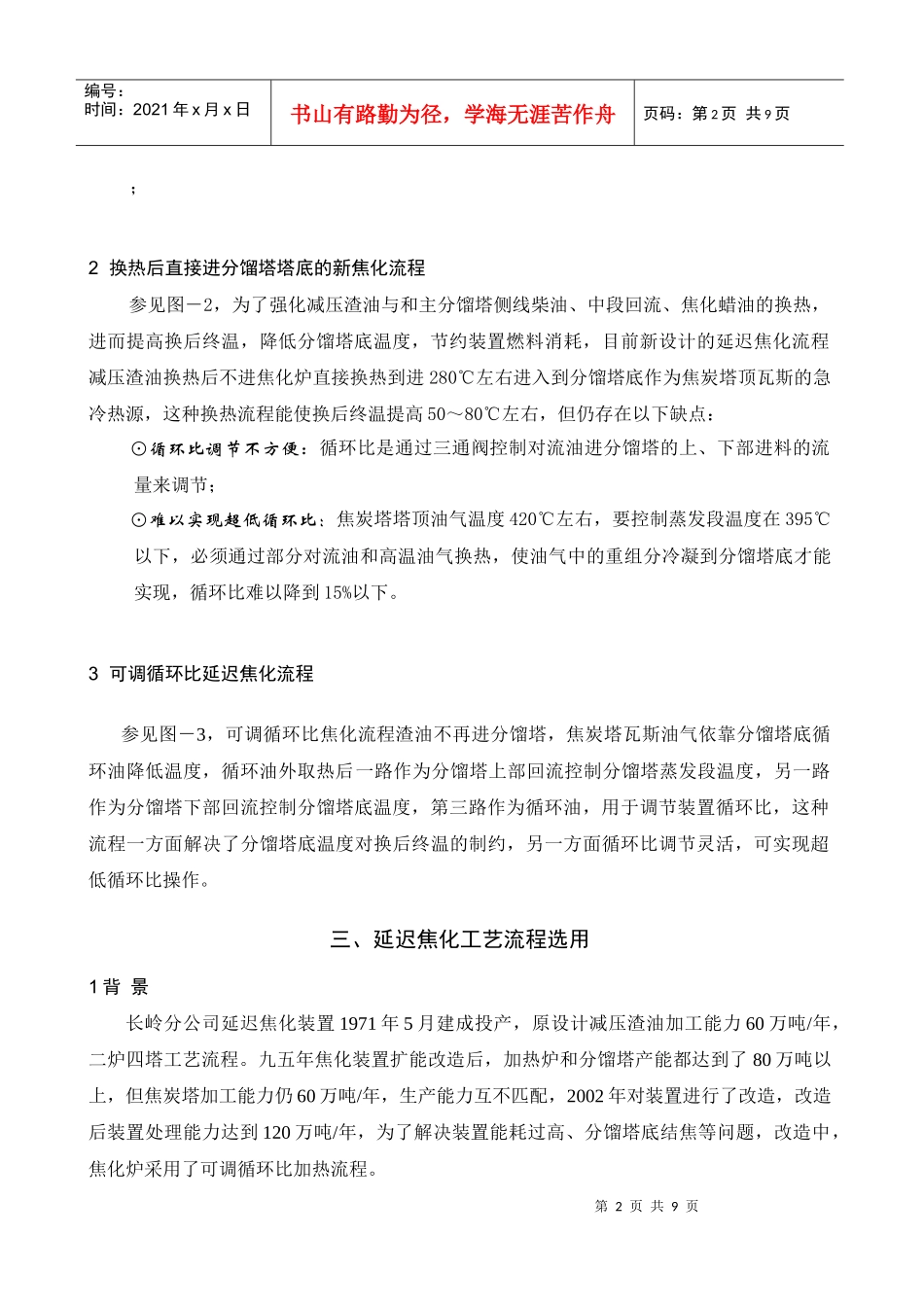

经过对流段换热的传统焦化流程一、前言延迟焦化因投资低、对原料适应性强和工艺简单而成为炼厂减压渣油轻质化的主要手段。市场变化要求焦化装置在安排生产方案时从增大处理量或提高轻质油收率两方面综合考虑以达到最佳效益,调节循环比是改变焦化装置处理量和产品分布的主要方法。传统延迟焦化工艺减压渣油通过对流室加热后进入分馏塔底与油气换热来调节循环比,分馏塔底易结焦,循环比调节不直观,难以实现超低循环比操作;可调循环比流程减压渣油不进分馏塔底,焦炭塔瓦斯油气依靠分馏塔底循环油降低温度,循环油外取热后同减压渣油一起进入焦化炉直接加热到反应温度,解决了分馏塔底对换后终温的制约,循环比调节灵活且易实现超低循环比操作。二、延迟焦化工艺流程延迟焦化是利用在热转化率(热转化深度)较低时,重油不易结焦特点,让重油快速通过焦化炉炉管并获得重油轻质化所需要的能量,使生焦反应“延迟”到焦炭塔的工艺过程,目前国内存在三种工艺流程:1经过对流段换热的传统焦化流程参见图-1,经过对流段换热的传统焦化流程,减压渣油100℃左右进入装置换热到230℃后进入焦化炉对流段换热到330℃左右经三通阀分两路进分馏塔,一路(上进料)进入分馏塔人字挡板上方与焦炭塔油气换热,气相进入分馏塔上部切割成各种产品,渣油和冷凝后的液相组分一起进入分馏塔底;另一路(下进料)从分馏塔油气入口下方直接进入分馏塔底。循环油和渣油的混合物(辐射进料)由辐射泵升压后进加热炉辐射段加热至一定温度进焦炭塔反应。这种老式的焦化流程主要缺点是:⊙分馏塔底容易结焦:分馏塔底温度通常在380℃左右,且随着循环比升高,分馏塔塔底温度会进一步升高,容易造成分馏塔底结焦;⊙低温位余热难以利用:换后终温过高,会导致分馏塔底温度过高,限制了装置间的热联合及装置内的换热网络优化,装置燃料单耗过高。⊙循环比调节不直观:循环比是通过三通阀控制对流油进分馏塔的上、下部进料的流量来调节,更难实现超低循环比操作。第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页;2换热后直接进分馏塔塔底的新焦化流程参见图-2,为了强化减压渣油与和主分馏塔侧线柴油、中段回流、焦化蜡油的换热,进而提高换后终温,降低分馏塔底温度,节约装置燃料消耗,目前新设计的延迟焦化流程减压渣油换热后不进焦化炉直接换热到进280℃左右进入到分馏塔底作为焦炭塔顶瓦斯的急冷热源,这种换热流程能使换后终温提高50~80℃左右,但仍存在以下缺点:⊙循环比调节不方便:循环比是通过三通阀控制对流油进分馏塔的上、下部进料的流量来调节;⊙难以实现超低循环比:焦炭塔塔顶油气温度420℃左右,要控制蒸发段温度在395℃以下,必须通过部分对流油和高温油气换热,使油气中的重组分冷凝到分馏塔底才能实现,循环比难以降到15%以下。3可调循环比延迟焦化流程参见图-3,可调循环比焦化流程渣油不再进分馏塔,焦炭塔瓦斯油气依靠分馏塔底循环油降低温度,循环油外取热后一路作为分馏塔上部回流控制分馏塔蒸发段温度,另一路作为分馏塔下部回流控制分馏塔底温度,第三路作为循环油,用于调节装置循环比,这种流程一方面解决了分馏塔底温度对换后终温的制约,另一方面循环比调节灵活,可实现超低循环比操作。三、延迟焦化工艺流程选用1背景长岭分公司延迟焦化装置1971年5月建成投产,原设计减压渣油加工能力60万吨/年,二炉四塔工艺流程。九五年焦化装置扩能改造后,加热炉和分馏塔产能都达到了80万吨以上,但焦炭塔加工能力仍60万吨/年,生产能力互不匹配,2002年对装置进行了改造,改造后装置处理能力达到120万吨/年,为了解决装置能耗过高、分馏塔底结焦等问题,改造中,焦化炉采用了可调循环比加热流程。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页2投用情况2002年120万t/a延迟焦化装置改造采用可调循环比流程后,开工顺利,相对与原加热流程,改造后:⊙延长了装置操作周期:分馏塔蒸发段温度控制在380~395℃时,改造前后分馏塔底典型温度参见图-4,改造后分馏底温度下降到370℃以下,比改造前下降...
