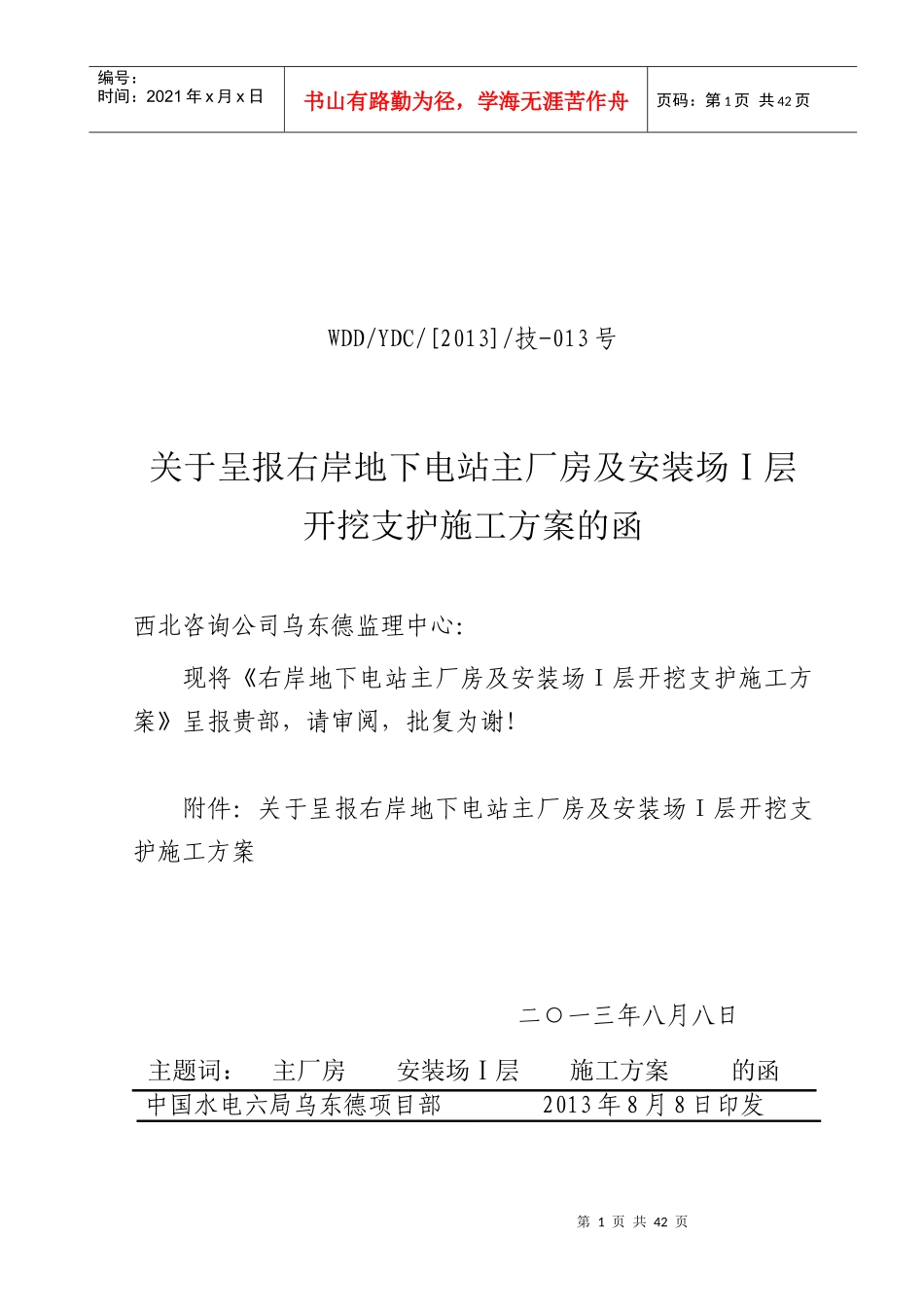

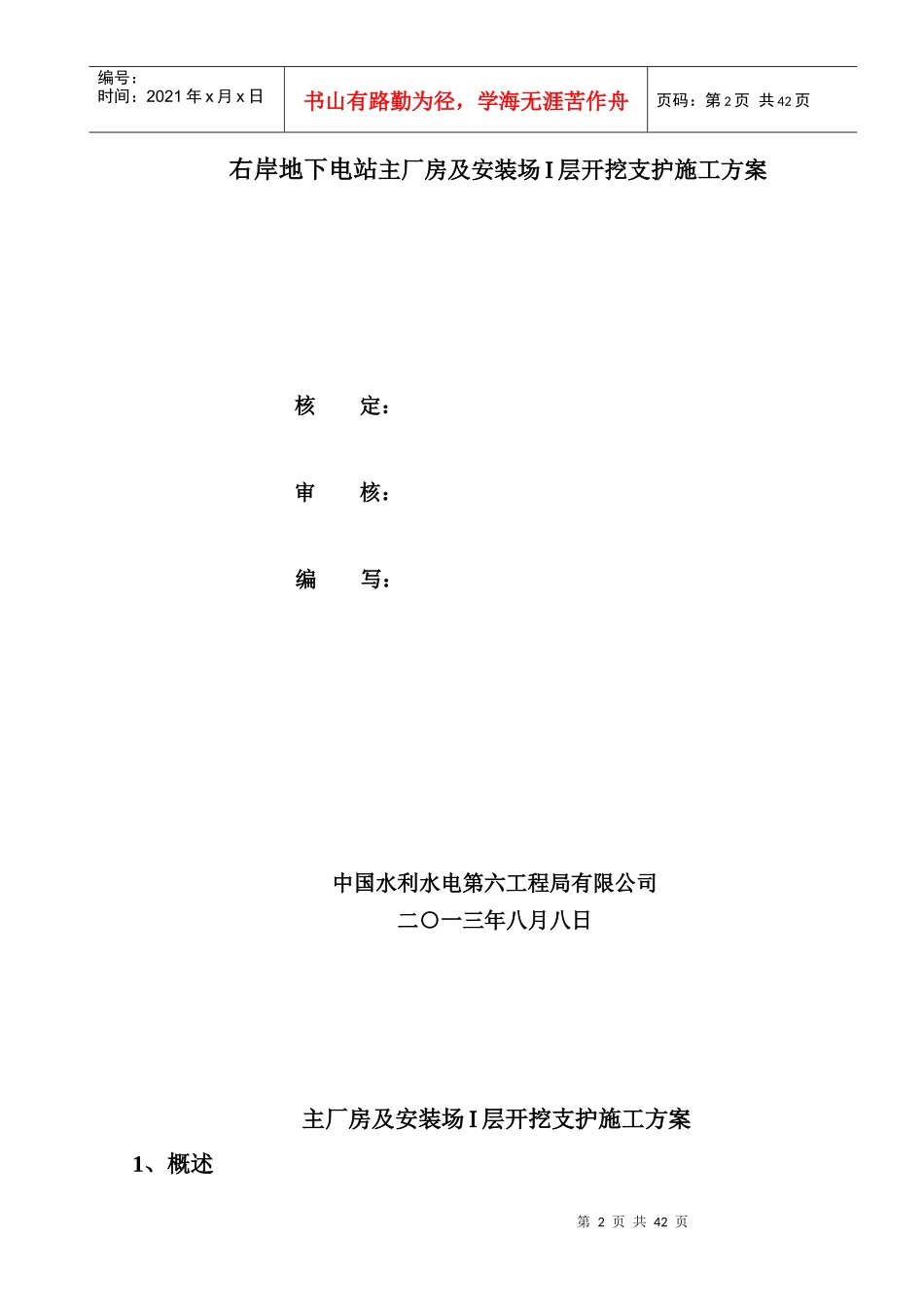

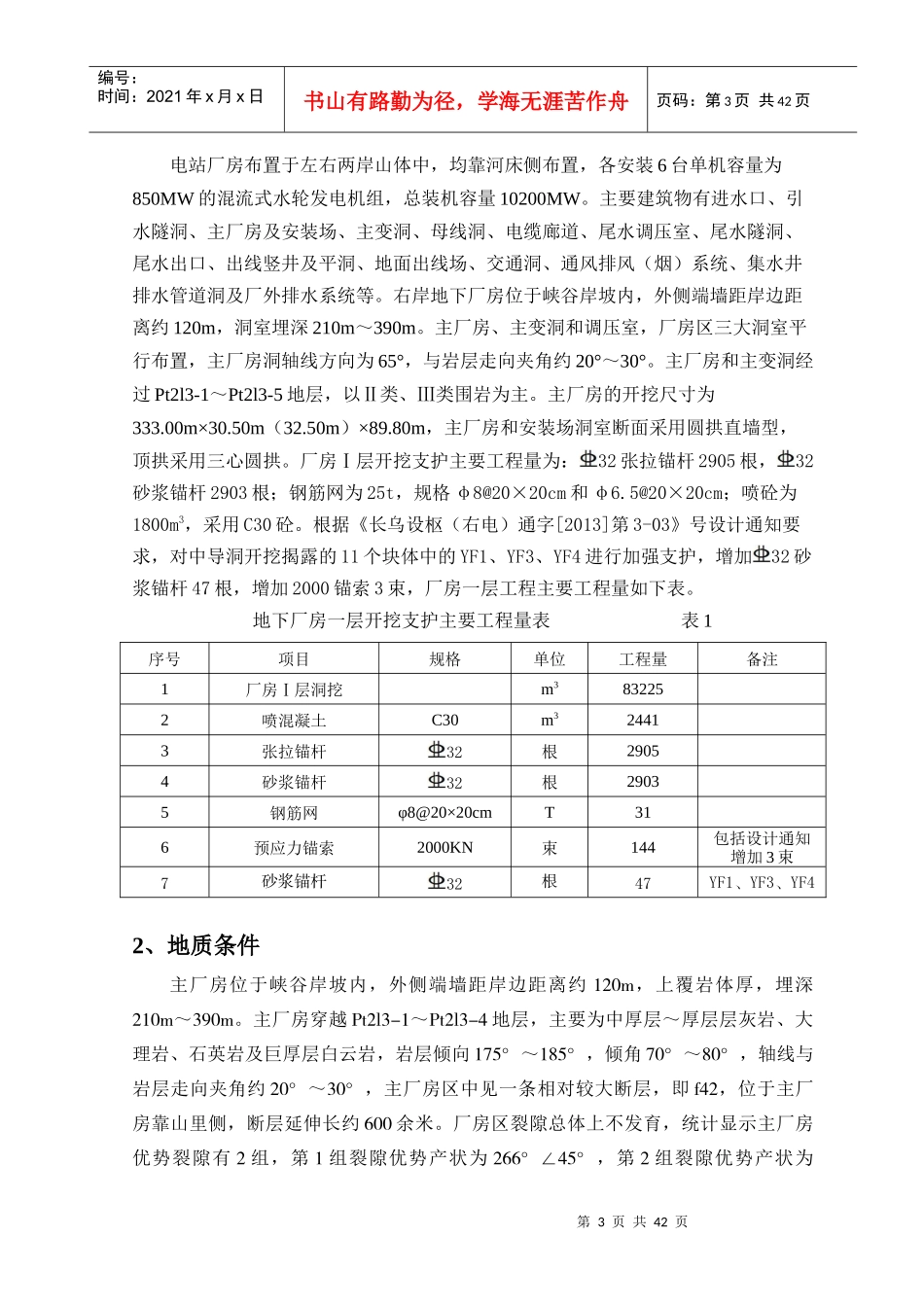

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页WDD/YDC/[2013]/技-013号关于呈报右岸地下电站主厂房及安装场Ⅰ层开挖支护施工方案的函西北咨询公司乌东德监理中心：现将《右岸地下电站主厂房及安装场Ⅰ层开挖支护施工方案》呈报贵部，请审阅，批复为谢！附件：关于呈报右岸地下电站主厂房及安装场Ⅰ层开挖支护施工方案二○一三年八月八日主题词：主厂房安装场Ⅰ层施工方案的函中国水电六局乌东德项目部2013年8月8日印发第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页右岸地下电站主厂房及安装场I层开挖支护施工方案核定：审核：编写：中国水利水电第六工程局有限公司二○一三年八月八日主厂房及安装场I层开挖支护施工方案1、概述第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页电站厂房布置于左右两岸山体中，均靠河床侧布置，各安装6台单机容量为850MW的混流式水轮发电机组，总装机容量10200MW。主要建筑物有进水口、引水隧洞、主厂房及安装场、主变洞、母线洞、电缆廊道、尾水调压室、尾水隧洞、尾水出口、出线竖井及平洞、地面出线场、交通洞、通风排风（烟）系统、集水井排水管道洞及厂外排水系统等。右岸地下厂房位于峡谷岸坡内，外侧端墙距岸边距离约120m，洞室埋深210m～390m。主厂房、主变洞和调压室，厂房区三大洞室平行布置，主厂房洞轴线方向为65°，与岩层走向夹角约20°～30°。主厂房和主变洞经过Pt2l3-1～Pt2l3-5地层，以Ⅱ类、Ⅲ类围岩为主。主厂房的开挖尺寸为333.00m×30.50m（32.50m）×89.80m，主厂房和安装场洞室断面采用圆拱直墙型，顶拱采用三心圆拱。厂房Ⅰ层开挖支护主要工程量为：32张拉锚杆2905根，32砂浆锚杆2903根；钢筋网为25t，规格φ8@20×20cm和φ6.5@20×20cm；喷砼为1800m3，采用C30砼。根据《长乌设枢（右电）通字[2013]第3-03》号设计通知要求，对中导洞开挖揭露的11个块体中的YF1、YF3、YF4进行加强支护，增加32砂浆锚杆47根，增加2000锚索3束，厂房一层工程主要工程量如下表。地下厂房一层开挖支护主要工程量表表1序号项目规格单位工程量备注1厂房Ⅰ层洞挖m3832252喷混凝土C30m324413张拉锚杆32根29054砂浆锚杆32根29035钢筋网φ8@20×20cmT316预应力锚索2000KN束144包括设计通知增加3束7砂浆锚杆32根47YF1、YF3、YF42、地质条件主厂房位于峡谷岸坡内，外侧端墙距岸边距离约120m，上覆岩体厚，埋深210m～390m。主厂房穿越Pt2l3-1～Pt2l3-4地层，主要为中厚层～厚层层灰岩、大理岩、石英岩及巨厚层白云岩，岩层倾向175°～185°，倾角70°～80°，轴线与岩层走向夹角约20°～30°，主厂房区中见一条相对较大断层，即f42，位于主厂房靠山里侧，断层延伸长约600余米。厂房区裂隙总体上不发育，统计显示主厂房优势裂隙有2组，第1组裂隙优势产状为266°∠45°，第2组裂隙优势产状为第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页282°∠22°。围岩主要为微新岩体。总体上岩溶不发育，Pt2l3-3中发育K1、K4、K6、K8、K9等5个规模小的溶洞，顺断层、裂隙及层面发育，其中K6相对较大，呈溶缝状，溶洞长1.5m，宽0.6m，可见高度5m。勘探钻孔（ZK501、ZK502、ZK503）局部揭露到Pt2l3-3地层中的A类角砾岩，其中少数为B类，角砾岩位于主厂房与主变室之间局部岩体中，沿洞室轴向延伸约60m～80m，角砾岩顶高程824.52m，底部高程741.32m，其中B类角砾岩延伸长约20m～30m，顶高程812m左右，底高程788.8m左右。主厂房绝大部分处于地下水位以下。右岸厂房部位最大水平主应力量值集中为5~8MPa，最大值为9.7MPa，平均值为6.5MPa，最大水平主应力方向为NE81°，与洞轴线夹角为16°左右；最小水平主应力量值集中为3~6MPa，最大值为6.5MPa，平均值为4.5MPa。根据《水力发电工程地质勘察规范》（GB50287）附录J围岩工程地质分类，结合乌东德水电站坝址区地层岩性等特征，主厂房II类围岩占53.4%，围岩基本稳定，局部存在随机块体稳定问题；Ⅲ类围岩约占46.6%，Ⅲ类围岩局...
