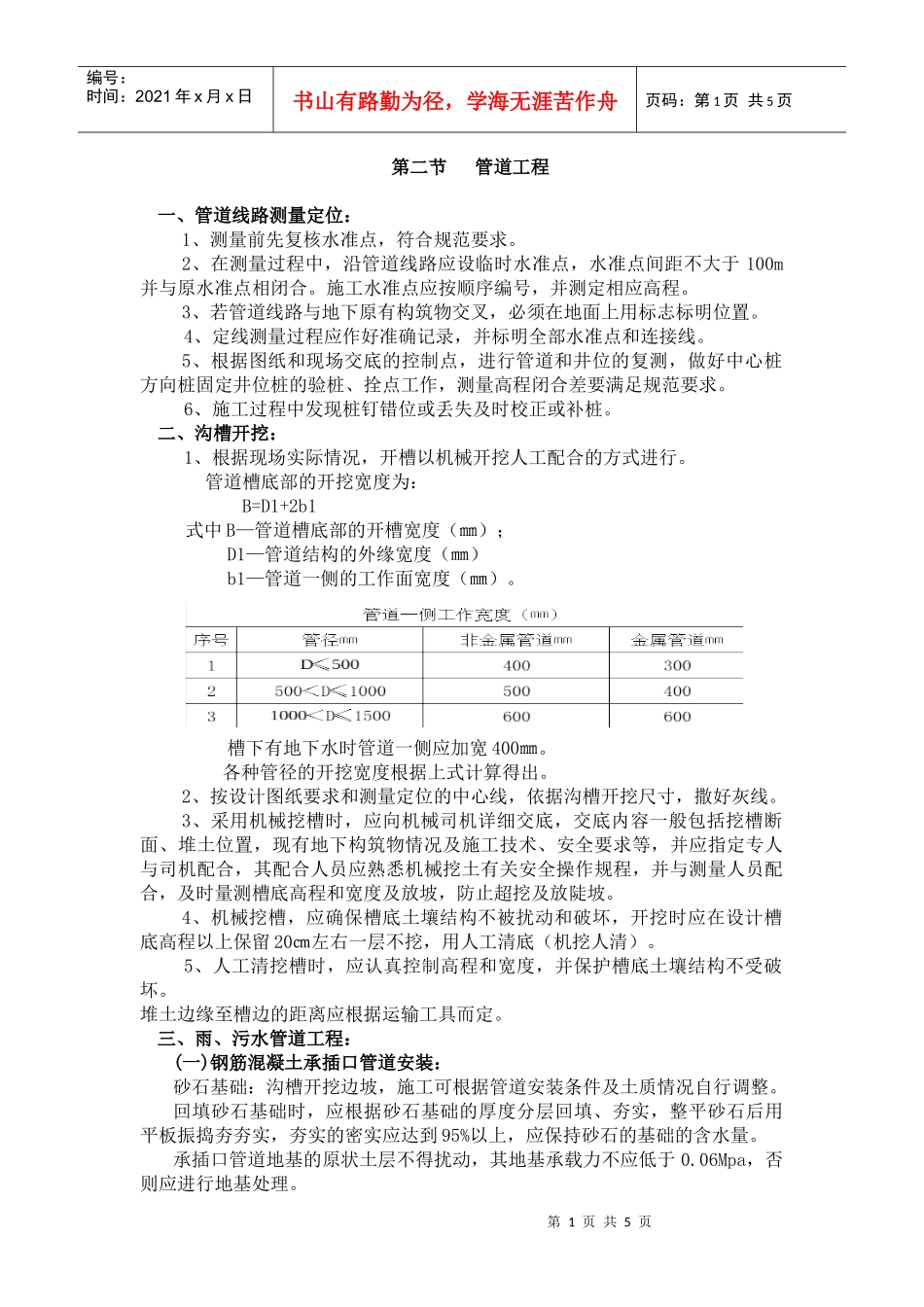

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页第二节管道工程一、管道线路测量定位：1、测量前先复核水准点，符合规范要求。2、在测量过程中，沿管道线路应设临时水准点，水准点间距不大于100m并与原水准点相闭合。施工水准点应按顺序编号，并测定相应高程。3、若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。4、定线测量过程应作好准确记录，并标明全部水准点和连接线。5、根据图纸和现场交底的控制点，进行管道和井位的复测，做好中心桩方向桩固定井位桩的验桩、拴点工作，测量高程闭合差要满足规范要求。6、施工过程中发现桩钉错位或丢失及时校正或补桩。二、沟槽开挖：1、根据现场实际情况，开槽以机械开挖人工配合的方式进行。管道槽底部的开挖宽度为：B=D1+2b1式中B—管道槽底部的开槽宽度（㎜）；D1—管道结构的外缘宽度（㎜）b1—管道一侧的工作面宽度（㎜）。槽下有地下水时管道一侧应加宽400㎜。各种管径的开挖宽度根据上式计算得出。2、按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。3、采用机械挖槽时，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。4、机械挖槽，应确保槽底土壤结构不被扰动和破坏，开挖时应在设计槽底高程以上保留20㎝左右一层不挖，用人工清底（机挖人清）。5、人工清挖槽时，应认真控制高程和宽度，并保护槽底土壤结构不受破坏。堆土边缘至槽边的距离应根据运输工具而定。三、雨、污水管道工程：(一)钢筋混凝土承插口管道安装：砂石基础：沟槽开挖边坡，施工可根据管道安装条件及土质情况自行调整。回填砂石基础时，应根据砂石基础的厚度分层回填、夯实，整平砂石后用平板振捣夯夯实，夯实的密实应达到95%以上，应保持砂石的基础的含水量。承插口管道地基的原状土层不得扰动，其地基承载力不应低于0.06Mpa，否则应进行地基处理。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页管道铺设：（1）管道铺设前的准备工作1）准备好施工机具、工具、吊运设备、承插管、橡胶圈、润滑剂等材料。2）复核沟槽中心线和基础标高。3）清除承口内表面和插口外表面的油污、杂物。4）按管径选用相应的橡胶圈，并检查橡胶圈外观应无气泡、裂缝及碰伤等缺陷。5）准备好润滑剂，用刷子、布头沿插口涂刷一遍，然后将橡胶圈平滑套入，橡胶密封圈放置位置。（2）安管顺序：1）从下游排向上游，插口向下游，承口向上游。以吊车系下第一节管，将管头放在已弹好线的检查井井墙内壁处（承口放在来水方向，若是插口则放在出水方向），按照井中测桩（既是中心桩又是高程桩）找好中心线及两端高程后，才能松吊回臂。2）继续系稳第二、第三节管并随稳随测后端中线和高程直到另一检查井。带承口的半节管排在检查井的进水方向，带插口的半节管排在检查井的出水方向。3）为准确控制管位，须在第一节管的两端用支撑控制并固定。4）并以此做为调节下一节管端头中线位置及调整后的管头固定方法。（3）管节合拢采用两只3t手扳葫芦方法：手扳葫芦一端用钢丝绳与承口拉钩连接，另一端作为固定反力端，管节合拢时两只手扳葫芦应放置在管节水平直径处，拉钩勾在被合拢管节的承口壁，手扳葫芦反力端可用钢丝绳，卡扣等固定于临时方木，合拢时两只手扳葫芦应同步拉动，使管节合拢。（4）管子承插就位，放松钢丝绳时应进行下列检查：复核管节的高程（标高）和中心线。高程有误差时利用吊车系管点动找准；高时用特别小铲除去砂层，低时塞入砂料并用△小锺击实。检查承插口之间的间隙为9mm~15mm。就位稳好后，可用2组4个楔形混凝土块以90°支承角,置于管道两侧底角处楔紧，其纵向位置每组距离管端1／5处。(二)、雨水方沟施工：1、雨水方沟施工工序：验槽线→挖槽→钎探验收→支模→浇筑垫层混凝土→绑扎钢筋、安装止水带→支模→浇筑混凝土基础→抹面→安装盖板→回填2、...
