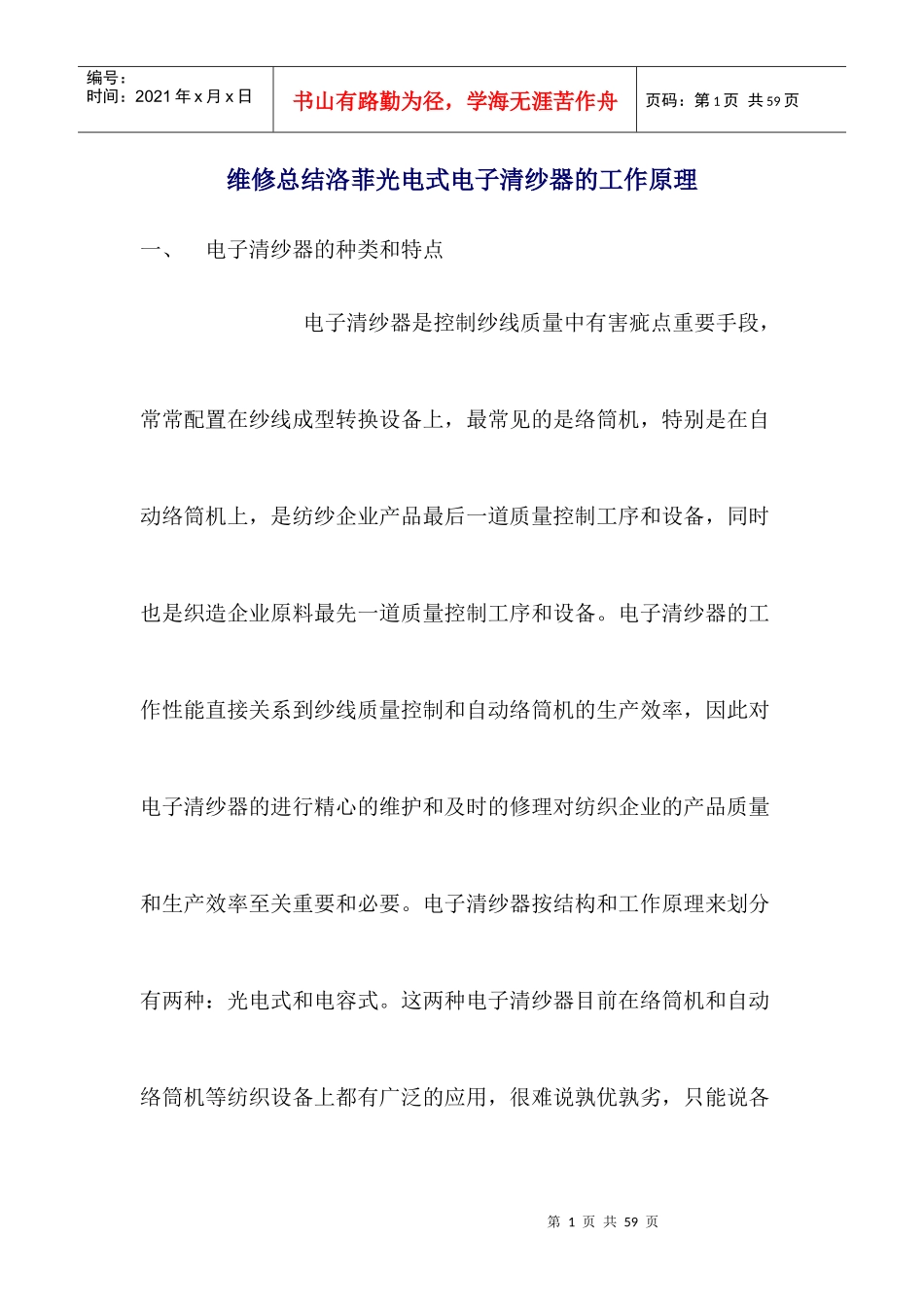

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页维修总结洛菲光电式电子清纱器的工作原理一、电子清纱器的种类和特点电子清纱器是控制纱线质量中有害疵点重要手段，常常配置在纱线成型转换设备上，最常见的是络筒机，特别是在自动络筒机上，是纺纱企业产品最后一道质量控制工序和设备，同时也是织造企业原料最先一道质量控制工序和设备。电子清纱器的工作性能直接关系到纱线质量控制和自动络筒机的生产效率，因此对电子清纱器的进行精心的维护和及时的修理对纺织企业的产品质量和生产效率至关重要和必要。电子清纱器按结构和工作原理来划分有两种：光电式和电容式。这两种电子清纱器目前在络筒机和自动络筒机等纺织设备上都有广泛的应用，很难说孰优孰劣，只能说各第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页有短长，下面我们可以从以下几个方面对这两种电子清纱器做一比较。首先这两种清纱器都是以电子技术为主要基础来实现检测和切除纱线疵点，其次在构造上一般都有纱线信号检测、信号放大整形、疵点切除参数设置、执行纱线切除动作等等重要组成部分，第三在目的上都是为了保证纱线有害疵点得到控制从而提高纱线质量，但是这两种清纱器也有很多不同点，主要是由于各自不同的电路原理带来的差别，光电式电清依靠发光管和接受管检测纱线遮挡光线的光阻量来反映纱线的侧面变化和纱线疵点，电容式电清则依靠检测纱线经过板式电容时电容数值的变化来反映纱线体积变化和纱线疵点，由于原理上的差别使其在纱线质量控制和生产实践中受环境影第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页响等方面有明显差异，具体表现在质量指标、纺纱材料、温度湿度、飞花尘土、电子传感等方面。首先是质量指标方面的差异，光电式电清检测的是纱线的受光侧面面积的数值和变化，由于纱线近似圆柱型但并非全部是标准的圆柱型，因此其反映的是纱线受光纱线面面积的准确变化，反映的纱线体积只是近似值，有利的方面是比较接近人们视线对纱线的感受和印象，符合用经过光电式电清的纱线制造的布料的用户的视角感受和印象，不利的方面是在纺纱过程中几乎所有的纱线质量指标仪器，都是以电容式检测仪（乌斯特公司生产）为主，在纱线质量指标检测过程中，可能与准确反映纱线体积数值及变化的电容式仪器检测的数值有一定的出入；电容式电清检测的是纱线第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页体积引起的电容量的变化，因此能够准确的反映纱线体积数值和变化，而其反映的纱线侧面积的数值和变化是近似值，其有利的方面和不利的方面正好和光电式电清相反。目前光电式电清和电容式电清在纺纱企业的设备中都有应用，但由于纱线质量指标的检测仪器以电容式为主，因此相对而言，电容式电清的用户占有多数。其次光电式电清和电容式电清在生产实践中的一些差别不难从他们的工作原理和电路特点来分析，这两种电清都是以电子仪器为主的纱线检测和疵点切除设备，传感器的原理差异使它们各有特点，有长处和短处，主要表现在对外部生产环境和条件的影响不同，光电式电清由于依靠光线接收来检测纱线受光面积，因此受生产条件的影响主要有飞花尘土、光线变化、温度湿度等等因素，飞花尘土会影响第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页光线的发射和接收，光线变化会使误动作增加，温度会造成电路性能不稳和偏离，湿度较高会使飞花和尘土更容易附着在光电式电清的检测头上，加重对检测头光线发射和接收的影响。电容式电清依靠检测纱线通过板式电容引起的电容量来判断纱线体积，因此影响电容值的因素都会对其产生影响，其中包括纱线材料、温度湿度、飞花尘土、纱线速度等等，不同纱线材料的电介常数会有差别，温度会影响电路性能的稳定，湿度会影响纱线材料的电介常数和检测头的电容量，飞花尘土也会影响检测头的电容量，纱线速度不同影响纱线和检测头的摩擦静电也...
