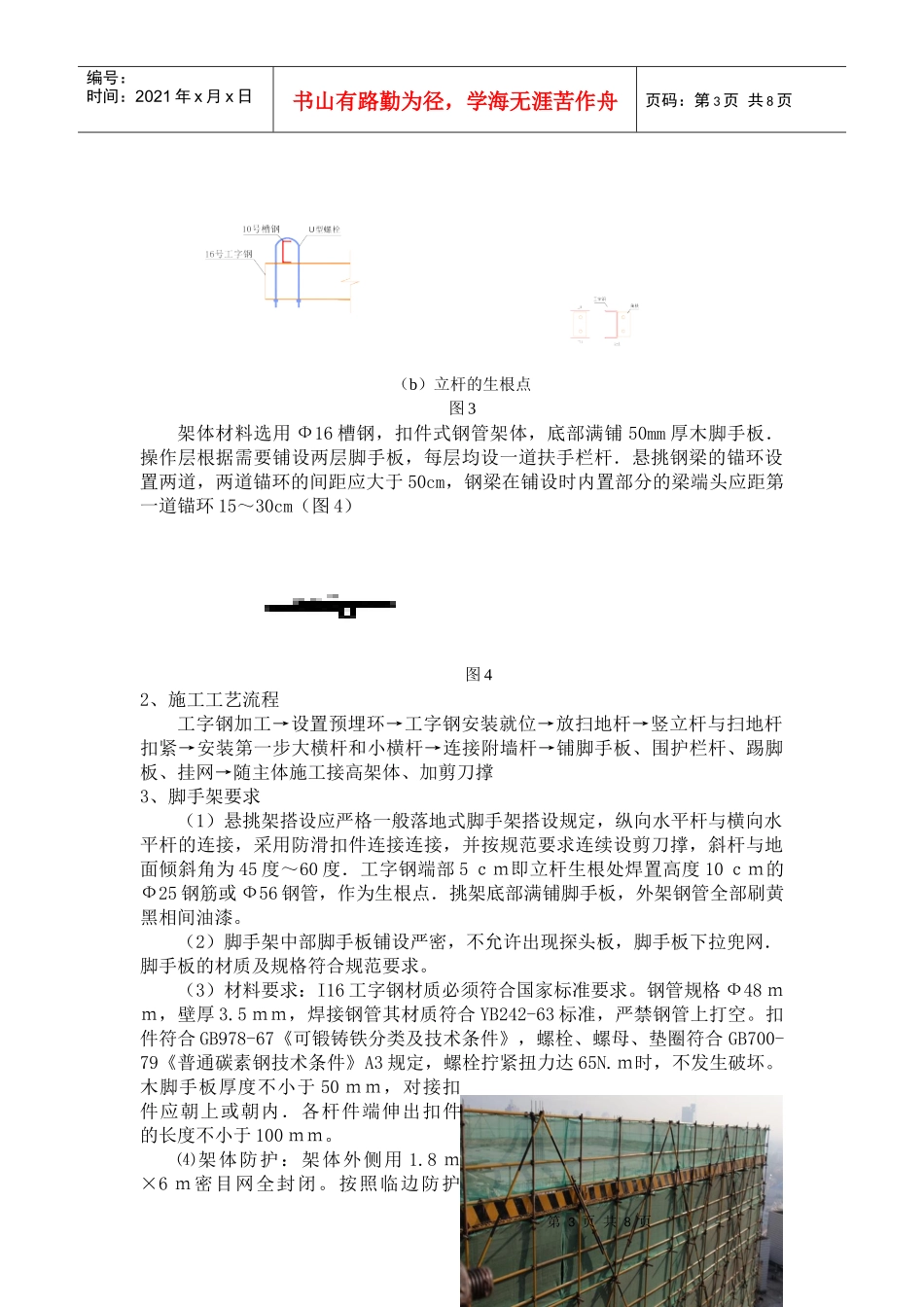

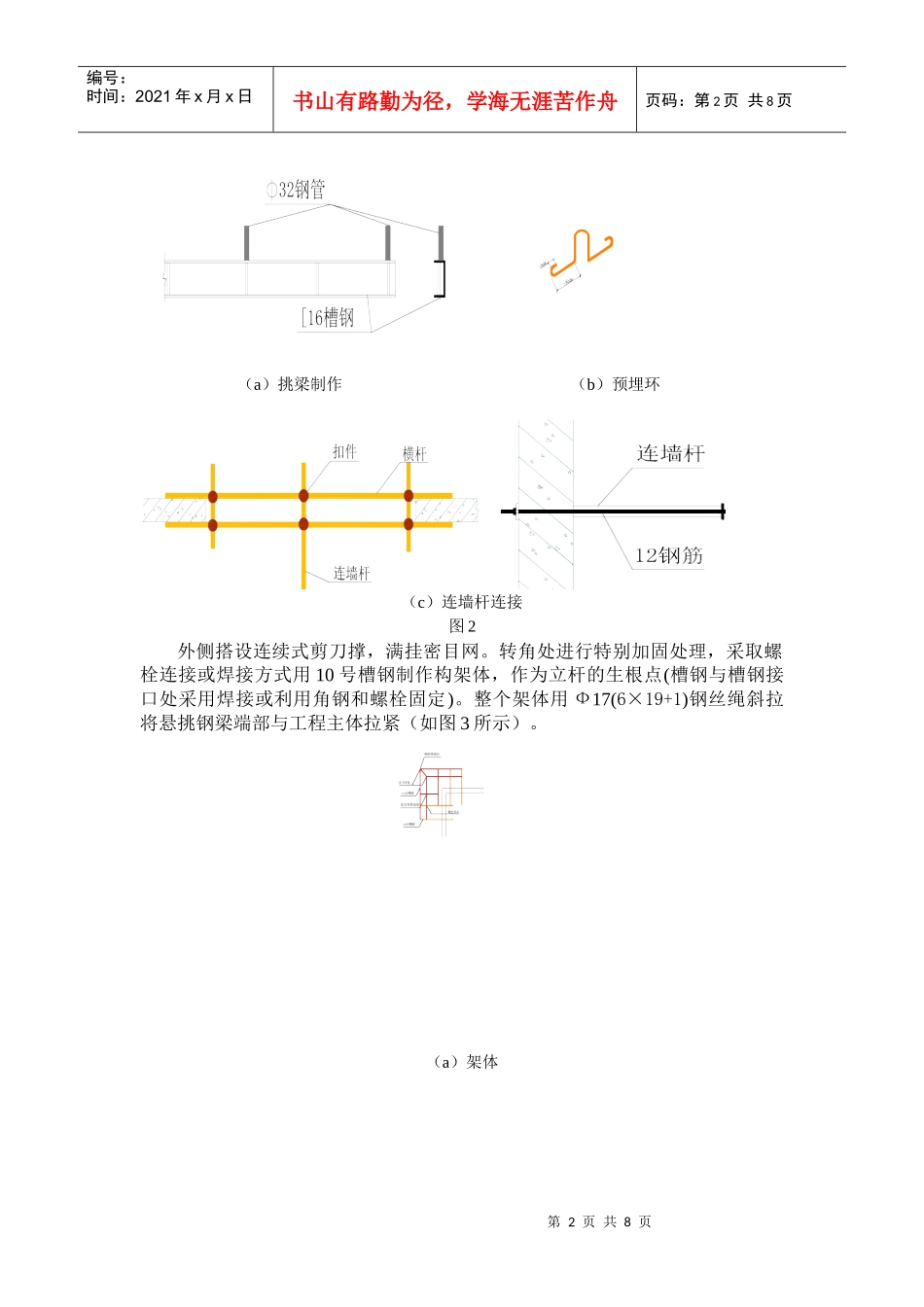

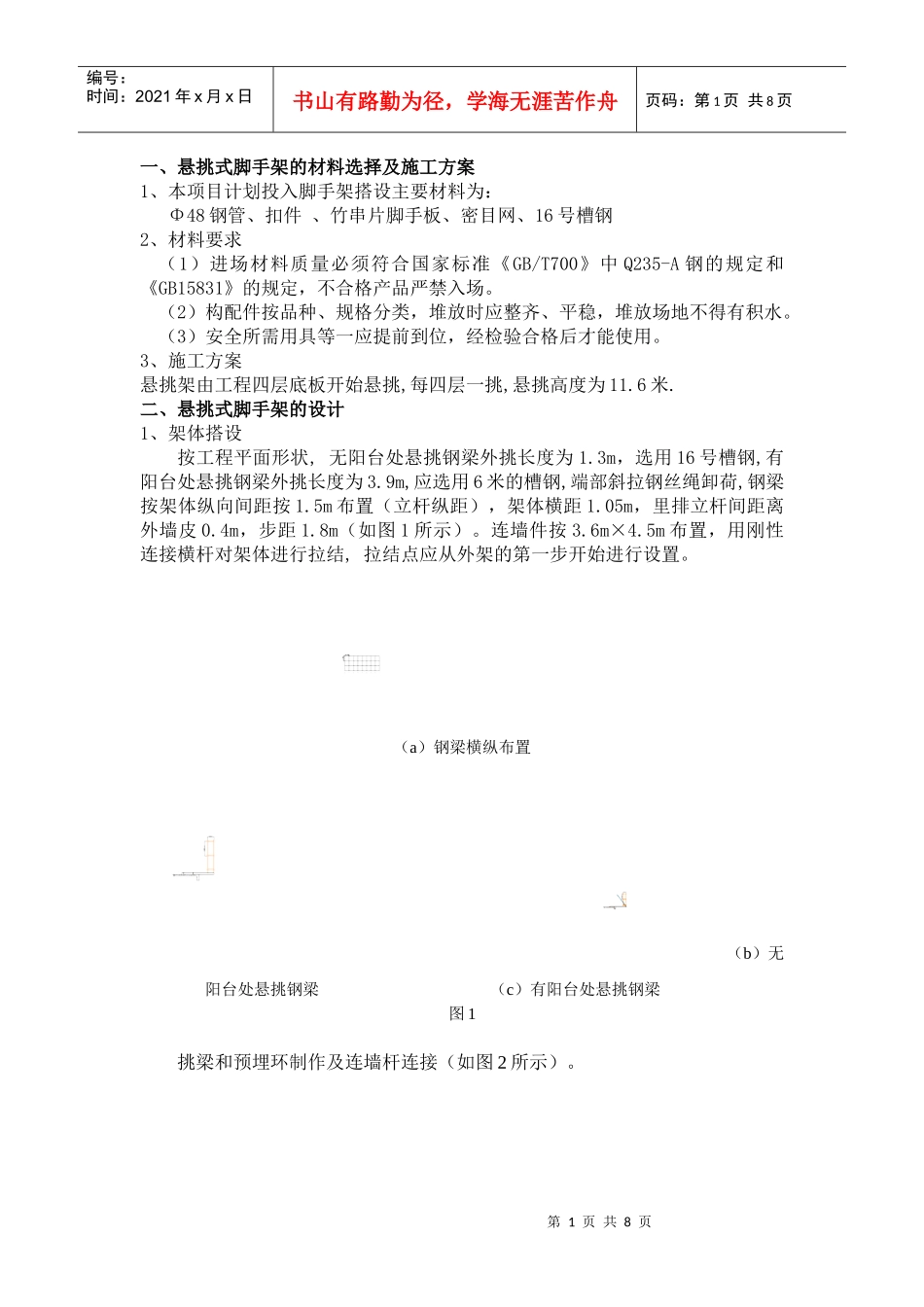

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、悬挑式脚手架的材料选择及施工方案1、本项目计划投入脚手架搭设主要材料为：Φ48钢管、扣件、竹串片脚手板、密目网、16号槽钢2、材料要求（1）进场材料质量必须符合国家标准《GB/T700》中Q235-A钢的规定和《GB15831》的规定，不合格产品严禁入场。（2）构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。（3）安全所需用具等一应提前到位，经检验合格后才能使用。3、施工方案悬挑架由工程四层底板开始悬挑,每四层一挑,悬挑高度为11.6米.二、悬挑式脚手架的设计1、架体搭设按工程平面形状,无阳台处悬挑钢梁外挑长度为1.3m，选用16号槽钢,有阳台处悬挑钢梁外挑长度为3.9m,应选用6米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按1.5m布置（立杆纵距），架体横距1.05m，里排立杆间距离外墙皮0.4m，步距1.8m（如图1所示）。连墙件按3.6m×4.5m布置，用刚性连接横杆对架体进行拉结,拉结点应从外架的第一步开始进行设置。（a）钢梁横纵布置（b）无阳台处悬挑钢梁（c）有阳台处悬挑钢梁图1挑梁和预埋环制作及连墙杆连接（如图2所示）。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（a）挑梁制作（b）预埋环（c）连墙杆连接图2外侧搭设连续式剪刀撑，满挂密目网。转角处进行特别加固处理，采取螺栓连接或焊接方式用10号槽钢制作构架体，作为立杆的生根点(槽钢与槽钢接口处采用焊接或利用角钢和螺栓固定)。整个架体用Ф17(6×19+1)钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧（如图3所示）。（a）架体第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（b）立杆的生根点图3架体材料选用Ф16槽钢，扣件式钢管架体，底部满铺50mm厚木脚手板．操作层根据需要铺设两层脚手板，每层均设一道扶手栏杆．悬挑钢梁的锚环设置两道，两道锚环的间距应大于50cm，钢梁在铺设时内置部分的梁端头应距第一道锚环15～30cm（图4）图42、施工工艺流程工字钢加工→设置预埋环→工字钢安装就位→放扫地杆→竖立杆与扫地杆扣紧→安装第一步大横杆和小横杆→连接附墙杆→铺脚手板、围护栏杆、踢脚板、挂网→随主体施工接高架体、加剪刀撑3、脚手架要求（1）悬挑架搭设应严格一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接，采用防滑扣件连接连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度．工字钢端部5ｃｍ即立杆生根处焊置高度10ｃｍ的Ф25钢筋或Ф56钢管，作为生根点．挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆。（2）脚手架中部脚手板铺设严密，不允许出现探头板，脚手板下拉兜网．脚手板的材质及规格符合规范要求。（3）材料要求：I16工字钢材质必须符合国家标准要求。钢管规格Ф48ｍｍ，壁厚3.5ｍｍ，焊接钢管其材质符合YB242-63标准，严禁钢管上打空。扣件符合GB978-67《可锻铸铁分类及技术条件》，螺栓、螺母、垫圈符合GB700-79《普通碳素钢技术条件》A3规定，螺栓拧紧扭力达65N.ｍ时，不发生破坏。木脚手板厚度不小于50ｍｍ，对接扣件应朝上或朝内．各杆件端伸出扣件的长度不小于100ｍｍ。⑷架体防护：架体外侧用1.8ｍ×6ｍ密目网全封闭。按照临边防护第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页的规定，设置防护栏杆和挡脚杆。底层、操作层均设高度200ｍｍ挡脚板，并刷斜度为45度黄黑相间油漆。底层和作业层脚手板应铺满、铺稳，并用钢筋及直径3.2ｍｍ的铁丝固定在支撑杆件上，防止人、物的坠落（图5所示）。严格按照建筑施工钢管脚手架规范（JGJ130-2001）执行。图5⑸在施工前期，对施工人员及操作人员进行技术安全培训。其主要内容为扣件式钢管脚手架安全技术规范、操作规程、现场施工管理制度的学习，本工程架子施工方案技术交底及施工程序。所有操作人员必须持证上岗，符合国家监管部门的规定要求。五、验收使用和管理1、脚手架搭设初步成形前，由施工负责人组织人员进行安全检查，整理好架体材料，报上一级安...
