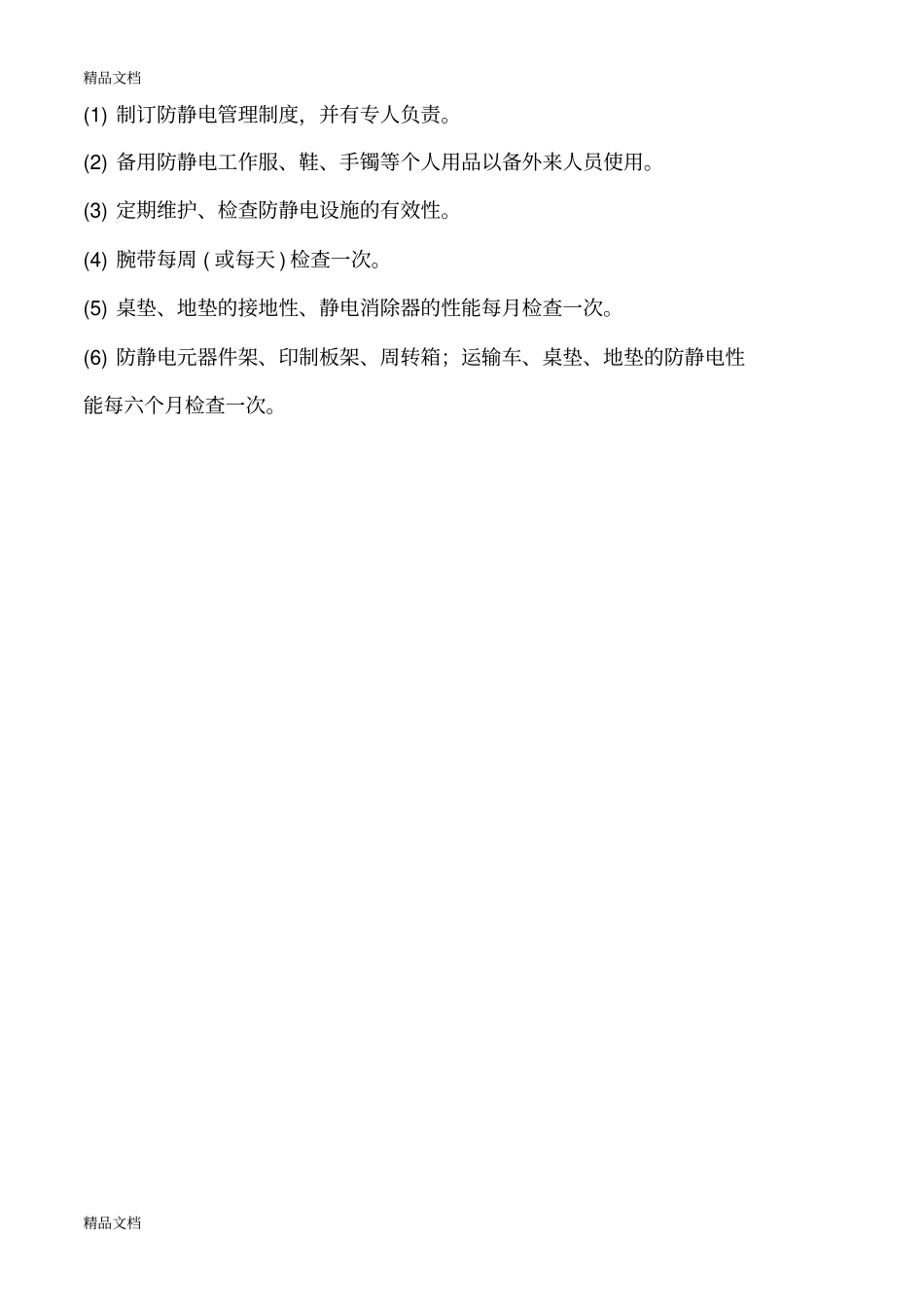

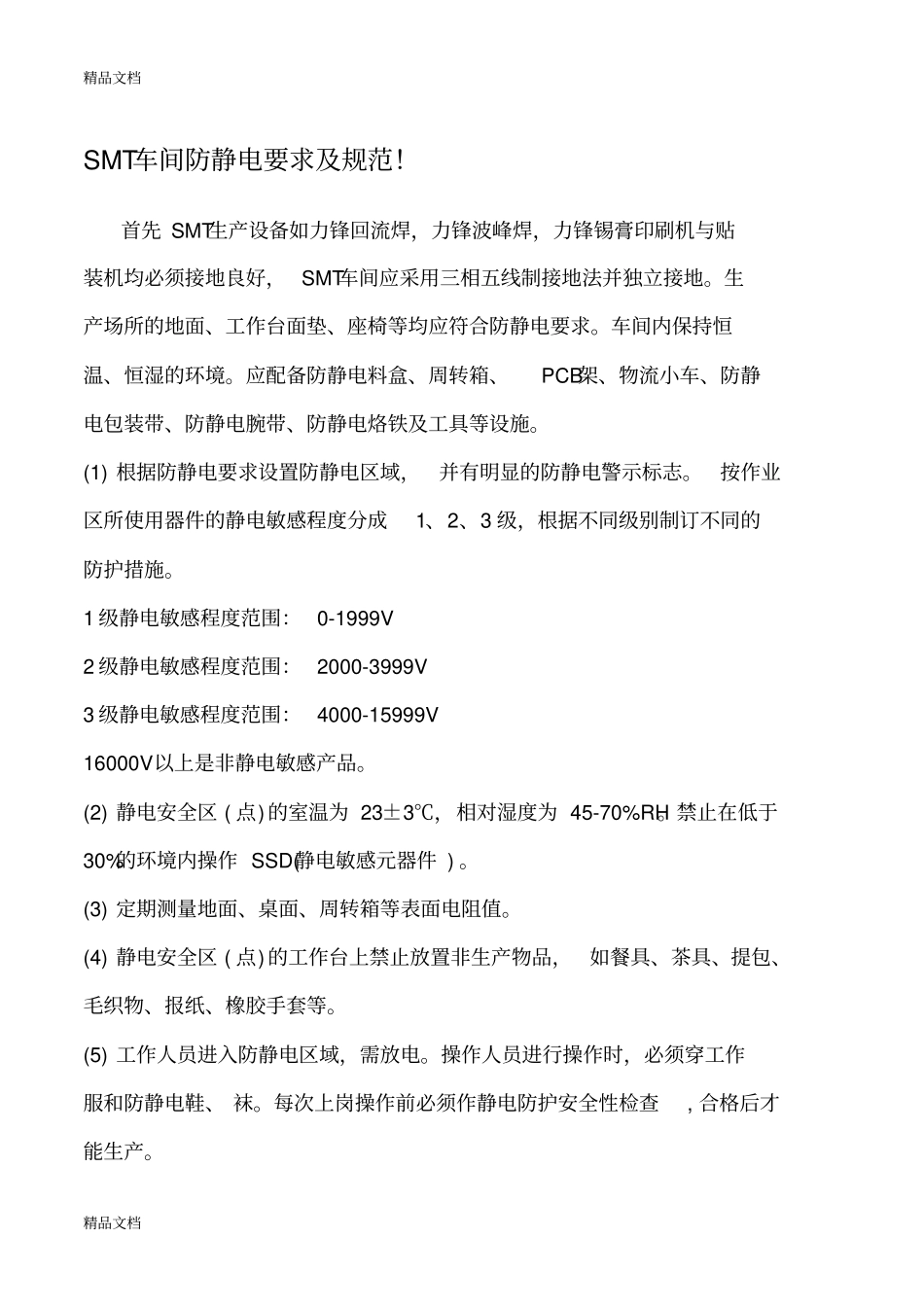

精品文档精品文档SMT车间防静电要求及规范！首先SMT生产设备如力锋回流焊，力锋波峰焊，力锋锡膏印刷机与贴装机均必须接地良好，SMT车间应采用三相五线制接地法并独立接地。生产场所的地面、工作台面垫、座椅等均应符合防静电要求。车间内保持恒温、恒湿的环境。应配备防静电料盒、周转箱、PCB架、物流小车、防静电包装带、防静电腕带、防静电烙铁及工具等设施。(1)根据防静电要求设置防静电区域，并有明显的防静电警示标志。按作业区所使用器件的静电敏感程度分成1、2、3级，根据不同级别制订不同的防护措施。1级静电敏感程度范围：0-1999V2级静电敏感程度范围：2000-3999V3级静电敏感程度范围：4000-15999V16000V以上是非静电敏感产品。(2)静电安全区(点)的室温为23±3℃，相对湿度为45-70%RH。禁止在低于30%的环境内操作SSD(静电敏感元器件)。(3)定期测量地面、桌面、周转箱等表面电阻值。(4)静电安全区(点)的工作台上禁止放置非生产物品，如餐具、茶具、提包、毛织物、报纸、橡胶手套等。(5)工作人员进入防静电区域，需放电。操作人员进行操作时，必须穿工作服和防静电鞋、袜。每次上岗操作前必须作静电防护安全性检查,合格后才能生产。精品文档精品文档(6)操作时要戴防静电腕带，每天测量腕带是否有效。(7)测试SSD时应从包装盒、管、盘中取一块，测一块,放一块，不要堆在桌子上。经测试不合格器件应退库。(8)加电测试时必须遵循加电和去电顺序：低电压→高电压→信号电压的顺序进行。去电顺序与此相反。同时注意电源极性不可颠倒，电源电压不得超过额定值。(9)检验人员应熟悉SSD的型号、品种、测试知识，了解静电保护的基本知识。10．静电敏感元器件(SSD)运输、存储、使用要求(1)SSD运输过程中不得掉落在地，不得任意脱离包装。(2)存放SSD的库房相对湿度：30-40%RH。(3)SSD存放过程中保持原包装，若须更换包装时，要使用具有防静电性能的容器。(4)库房里，在放置SSD器件的位置上应贴有防静电专用标签。(5)发放SSD器件时应用目测的方法，在SSD器件的原包装内清点数量。(6)对EPROM进行写、擦及信息保护操作时，应将写入器／擦除器充分接地，要带防静电手镯。(7)装配、焊接、修板、调试等操作人员都必须严格按照静电防护要求进行操作。(8)测试、检验合格的印制电路板在封装前再用离子喷枪喷射一次，以消除可能积聚的静电荷。11．防静电工作区的管理与维护精品文档精品文档(1)制订防静电管理制度，并有专人负责。(2)备用防静电工作服、鞋、手镯等个人用品以备外来人员使用。(3)定期维护、检查防静电设施的有效性。(4)腕带每周(或每天)检查一次。(5)桌垫、地垫的接地性、静电消除器的性能每月检查一次。(6)防静电元器件架、印制板架、周转箱；运输车、桌垫、地垫的防静电性能每六个月检查一次。精品文档精品文档1、防静电知识的教材和培训计划公司要制定出防静电培训教材，并且对有可能进入静电敏感区域的人员或有可能接触静电敏感器件的人员都应接受防静电知识培训，这既是对每位员工的基本要求，也是减少静电危害的根本方法和途径之一。公司对相关人员，包括ESD专员、SMT车间生产操作、检验人员、工艺技术人员等，要制定出相应的培训计划，定期进行防静电知识培训，以便完全掌握防静电知识，并且在工作中，严格按照防静电的要求去工作。2、制定出有关防静电的SMT专业标准对公司各个工位、防静电材料给出一个测量范围值。在检查中，能够准确判断出目前状态是否合乎防静电要求，特别是静电敏感器件，可根据静电敏感元器件分级表，针对不同的静电敏感元器件，采取不同的静电防护措施。精品文档精品文档图1：静电敏感元器件分级表3、公司制定出相应的规章制度和操作规程公司要制定出整个ESD的规章制度和操作规程。比如说进入静电敏感区域的人员，都要必须穿好防静电工作服，必须戴上防静电环，腕带必须与皮肤有良好接触并将腕带接入可靠的防静电接地系统中，防静电鞋和脚必须与防静电地板或ESD地垫保持良好接触，防静电帽也必须按规定戴好等，同样对各个工位都要有具体的操作规程。4、各种防静电警示标志的张贴、宣传看板的制作在SMT车间和仓库等重点车间的门口，张贴静电防护标识，...
