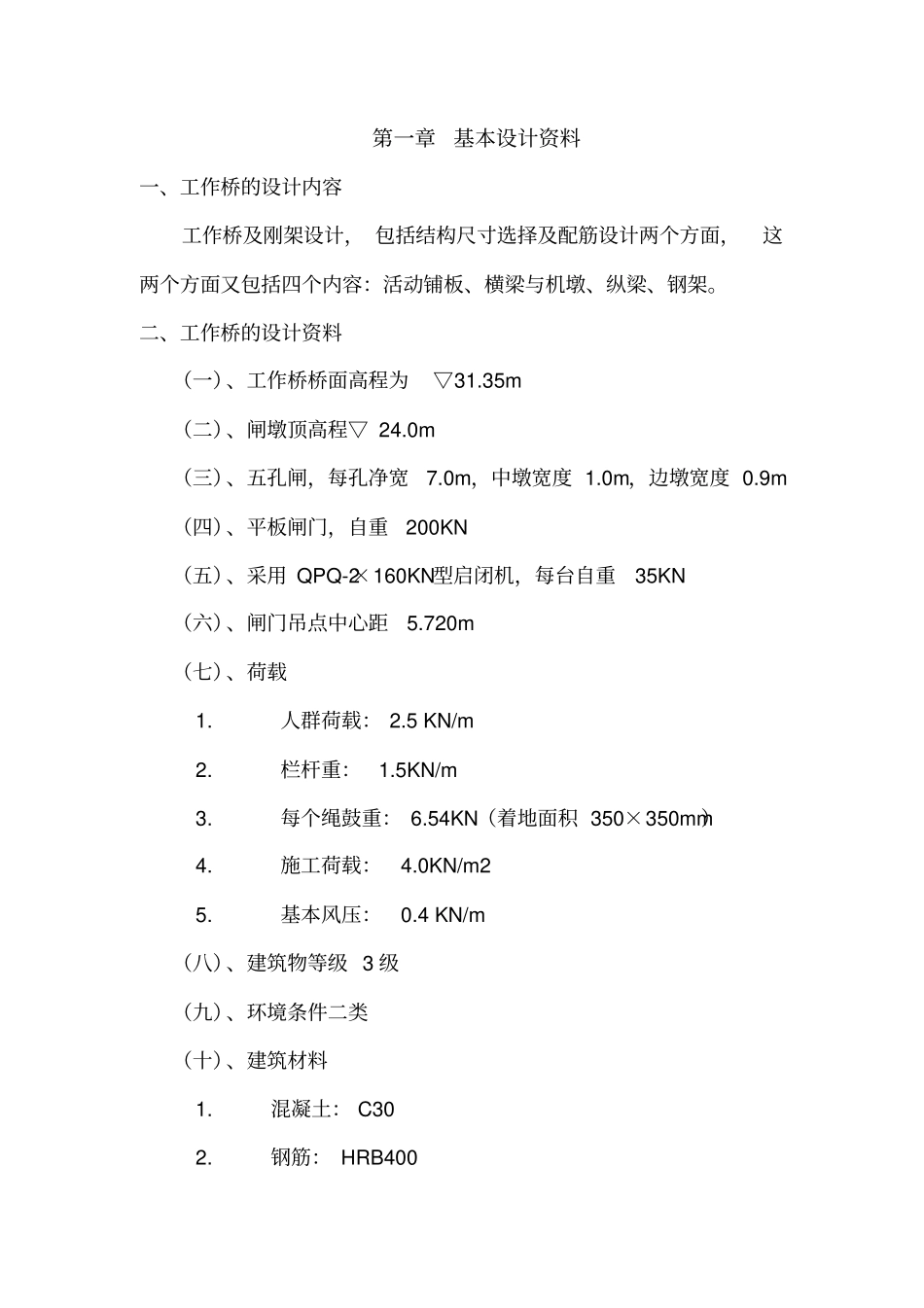

第一章基本设计资料一、工作桥的设计内容工作桥及刚架设计，包括结构尺寸选择及配筋设计两个方面，这两个方面又包括四个内容：活动铺板、横梁与机墩、纵梁、钢架。二、工作桥的设计资料（一）、工作桥桥面高程为▽31.35m（二）、闸墩顶高程▽24.0m（三）、五孔闸，每孔净宽7.0m，中墩宽度1.0m，边墩宽度0.9m（四）、平板闸门，自重200KN（五）、采用QPQ-2×160KN型启闭机，每台自重35KN（六）、闸门吊点中心距5.720m（七）、荷载1.人群荷载：2.5KN/m2.栏杆重：1.5KN/m3.每个绳鼓重：6.54KN（着地面积350×350mm）4.施工荷载：4.0KN/m25.基本风压：0.4KN/m（八）、建筑物等级3级（九）、环境条件二类（十）、建筑材料1.混凝土：C302.钢筋：HRB400三、总体布置图图1-1工作桥结构图第二章拟定工作桥尺寸一、工作桥纵向布置（一）、工作桥长度为便于安装，工桥桥长度=两闸墩中心线距离－20～30mm＝7000＋500＋500－20＝7980mm但计算时工作桥长度仍用8000mm计。图1-2工作桥纵向布置俯视图（二）、横梁活动铺板机墩纵梁1.位置为简化计算，我们将地螺栓安装在横梁与纵梁相交处，不考虑其偏移。2.横梁尺寸初步拟定为高：500mm；宽：250mm.横梁上面的机敦取高：400mm；宽：250mm.3.活动铺板为减轻吊装重量，面板做成活动铺板，简支在纵梁上。（1）、活动铺板长度计算.吊点中心距=4.02+0.04×43=5740mm.吊点间铺板长度=[5740-(1350-638)×2]÷6=719.33mm铺板长度取：650mm..桥两边铺板长度=5740+638×2+650×6=10916mm>8000mm桥两边铺板长度取570mm,满足要求。因此活动铺板选用：中间板宽：650mm；长度：1300+2*80=1460mm；高度：80mm。中间共六块面板。桥两边再一边两块板。总的横向布置图及个尺寸如图所示：图1-3总的横向布置图二、工作桥横向布置（一）、纵梁尺寸高度：800mm；宽度：300mm。（二）、悬臂板尺寸高度：端部取100mm，根部取200mm；宽度：600mm尺寸如图所示：图1-4悬臂板尺寸图三、刚架布置（一）、刚架高度1.计算用的高度H=32.15－24.0－h2.实际高度实际高度为H＋H1，其中：H1为柱插入杯口的高度。（1）.H1需满足.大体为1.2～0.8倍柱长边尺寸。.大于0.05H。（2）.实际高度H=32.15－24.0－0.8=7.35mH＋H1=7.35+0.5=7.85m图1-5刚架尺寸图第二章结构设计一、面板配筋设计（一）、活动铺板图2-1活动铺板布置图1.安装检修工况(1).荷载计算.板自重gk=0.08×0.65×25=1.3kN/mg=γGgk=1.05×1.3=1.365kN/m.一个绳鼓重kG6.54KN6.541.056.867GγGKNGk.施工荷载q=1.2×4=4.8KN/m其中桥面活载不考虑。(2).计算简图和内力计算.尺寸计算lla1300801380mmn0llh1300801380mmn0l1.1l1.113001430mmn0因此计算跨度取1380mm图2-2计算内力受力简图.跨中弯矩1111112222MGlglql6.541.381.3441.384.81.383.718KNm0004884882.正常使用情况，持久状况(1).荷载.板自重kg＝bh＝0.08×0.65×25＝1.3KN/mg＝Gkg＝1.05×1.43＝1.365KN/m.人群荷载qqb1.22.50.651.95KN/mGk(2).跨中弯矩1122M（gq）l(1.3651.95)1.380.789KN/m088从以上两种状态可知，安装工况下的弯矩最大，取大值进行计算。(3).配筋计算：查表得c=25mm(二类环境)，估计钢筋直径为d=10mm,0dac30mm,hh-a50mm2查表得k=1.2,采用C30混凝土,fc=14.3N/mm-2,活动铺板用HRB335的钢筋,fy=300N/mm2,，6KM1.23.718100.192s22fbh14.365050c0085b1-1-20.215.0.468sfbh14.36500.21550c20A333.293mmsf300ybh0333.293A/1.030.15smin65050查表知应选用6Φ8（As=302mm2），在受力钢筋内侧布置与受力钢筋垂直的分布钢筋，按要求取Φ6@250。(4)两边铺板荷载及内力计算两边铺板b=570mmh=80mm荷载及内力计算同中间铺板.板自重:gk＝bh＝0.08*0.57*25=1.14KN/mg=Ggk=1.05*1.18=1.197KN/m.一个绳鼓重：6.54GG1.05Gk6.867KN.人群荷载：q=2.50.571.425KN/mkq=g=1.21.4251.71/KNmk简支实心板，绳鼓放在板中间111122MGlgl6.871.381.1971.382.655KNm0048483.正常使用工况，持久状况(1).荷载.板自重g=1.344KN/m.人群荷载q=1.92KN/m(2)内力计算1122M（gq）l(1.3441.92)1.380.777KN/m088取安装检修工况与正常使用工况中较大内力进行配筋计算M=2.655KN·m按单筋截面计算6KM1.22.6551...
