坝体、坝基压水试验检测报告VIP专享VIP免费

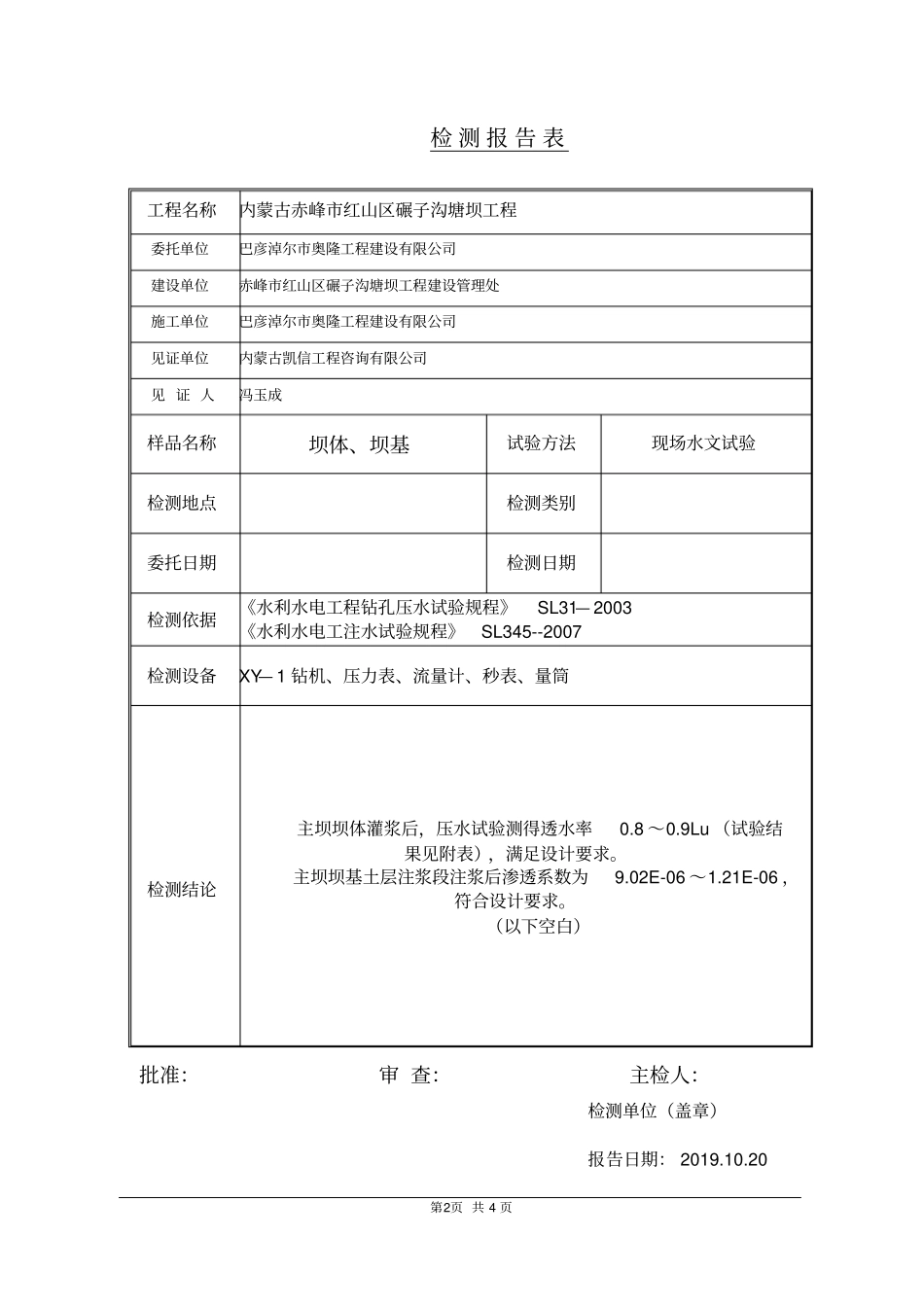

报告编号：报告工程名称：委托单位：检测类别：2019年10月20日注意事项第2页共4页检测报告表工程名称内蒙古赤峰市红山区碾子沟塘坝工程委托单位巴彦淖尔市奥隆工程建设有限公司建设单位赤峰市红山区碾子沟塘坝工程建设管理处施工单位巴彦淖尔市奥隆工程建设有限公司见证单位内蒙古凯信工程咨询有限公司见证人冯玉成样品名称坝体、坝基试验方法现场水文试验检测地点检测类别委托日期检测日期检测依据《水利水电工程钻孔压水试验规程》SL31—2003《水利水电工注水试验规程》SL345--2007检测设备XY—1钻机、压力表、流量计、秒表、量筒检测结论主坝坝体灌浆后，压水试验测得透水率0.8～0.9Lu（试验结果见附表），满足设计要求。主坝坝基土层注浆段注浆后渗透系数为9.02E-06～1.21E-06，符合设计要求。（以下空白）批准：审查：主检人：检测单位（盖章）报告日期：2019.10.20第3页共4页1.工程概况根据设计说明，设计主坝坝长88m，采用M10充填砂浆结石坝，渗透系数＜1×10-6cm/s(坝体透水率≤1Lu)，坝基土层透水率≤5Lu。设计坝体、坝基一起灌浆，设置一排防渗主帷幕，位于大坝坝顶，沿坝轴线方向布置，间距3.0m。施工灌浆孔揭示，0-8.1m为坝体，8.1-18.1m为坝基灌浆段。采用压水试验检测坝体灌浆后的透水率，采用注水试验检测坝基灌浆段渗透性能；比坝体渗透性要求，坝基渗透系数按照2×10-6cm/s为满足设计≤5Lu要求。2.主坝坝体渗透试验主坝坝体透水率检测采用压水试验进行。在主坝段随机选取2个部位进行，分布为桩号0+025、桩号0+060位置，试验结果见表1、表2。主坝坝体灌浆压水试验结果表桩号检查孔编号试段编号试段位置（m）试段长度（m）透水率（Lu）设计透水率（Lu）0+025JCK-112.00~7.005.00.8＜1Lu0+060JCK-212.00~7.005.00.9由表1可知：主坝坝体灌浆后，压水试验测得透水率0.8～0.9Lu，满足设计要求。3.坝基渗透性能3.1坝基渗透性能采用钻孔注水试验进行，现场试验及资料整理按第4页共4页照《水利水电工程注水试验规程》（SL345—2007）进行。本次试验时，试段位于地下水位以上时，应采用下式计算试验土层的渗透系数：K=7.05×Q×lg(2×l/r)/(l×H)式中r——钻孔内半径，cm；l——试段长度，cm；其他符号意义同式①。3.2注水试验数据分析及结论现场采用钻孔常水头注水试验；钻孔同主坝坝体渗透性检测采用同一位置同一钻孔，试验段为8.10m-18.0m，试验时，地下水位位于试验段以下，试验结果见表2。坝基截渗体注水试验结果表表2桩号稳定注水量孔深试段位置试验水头试段长度钻孔/过滤器半径渗透系数Q（L/min)mmH(cm)l(cm)r(cm)K（cm/s)0+0250.03013.18.10-13.110605005.509.02E-070.05818013.1-18.015554905.501.21E-060+0600.03313.18.10-13.110605005.509.92E-070.04718013.1-18.015554905.509.79E-07由表2可以看出，主坝坝基土层注浆段渗透系数为9.02E-06~1.21E-06，均符合设计要求。第5页共4页以下为原始记录(不需要提供给委托方)钻孔常水头注水试验记录表编号：共页第页工程名称：见证单位：见证人：试验土层名称：粉质粘土地下水位埋深：未见试段位置：8.1-13.1m试验段成孔直径：110mm试验点编号（桩号）：桩号0+025检测仪器钻机、量筒、秒表检测依据《水利水电工注水试验规程》SL345--2007序号试验时间试验水头（cm）注入水量（l）单位时间注入水量(l/min)备注日时分持续时间（min）01555//50.1100.02250.1650.03350.1550.03150.1450.02950.1150.023200.6200.031200.5400.027200.5600.028200.6000.030200.5800.029200.6000.030第6页共4页钻孔常水头注水试验记录表编号：共页第页工程名称：见证单位：见证人：试验土层名称：粉质粘土地下水位埋深：未见试段位置：13.1-18.0m试验段成孔直径：110mm试验点编号（桩号）：桩号0+025检测仪器钻机、量筒、秒表、米尺检测依据《水利水电工注水试验规程》SL345--2007序号试验时间试验水头（cm）注入水量（l）单位时间注入水量(l/min)备注日时分持续时间（min）01060//50.3300.06650.3050.06150.3000.06050.2850.05750.2800.056201.2200.061201.1800.059201.1600.058201.200.060201.1800.059201.1600.058第7页共4页钻孔常水头注水试...
