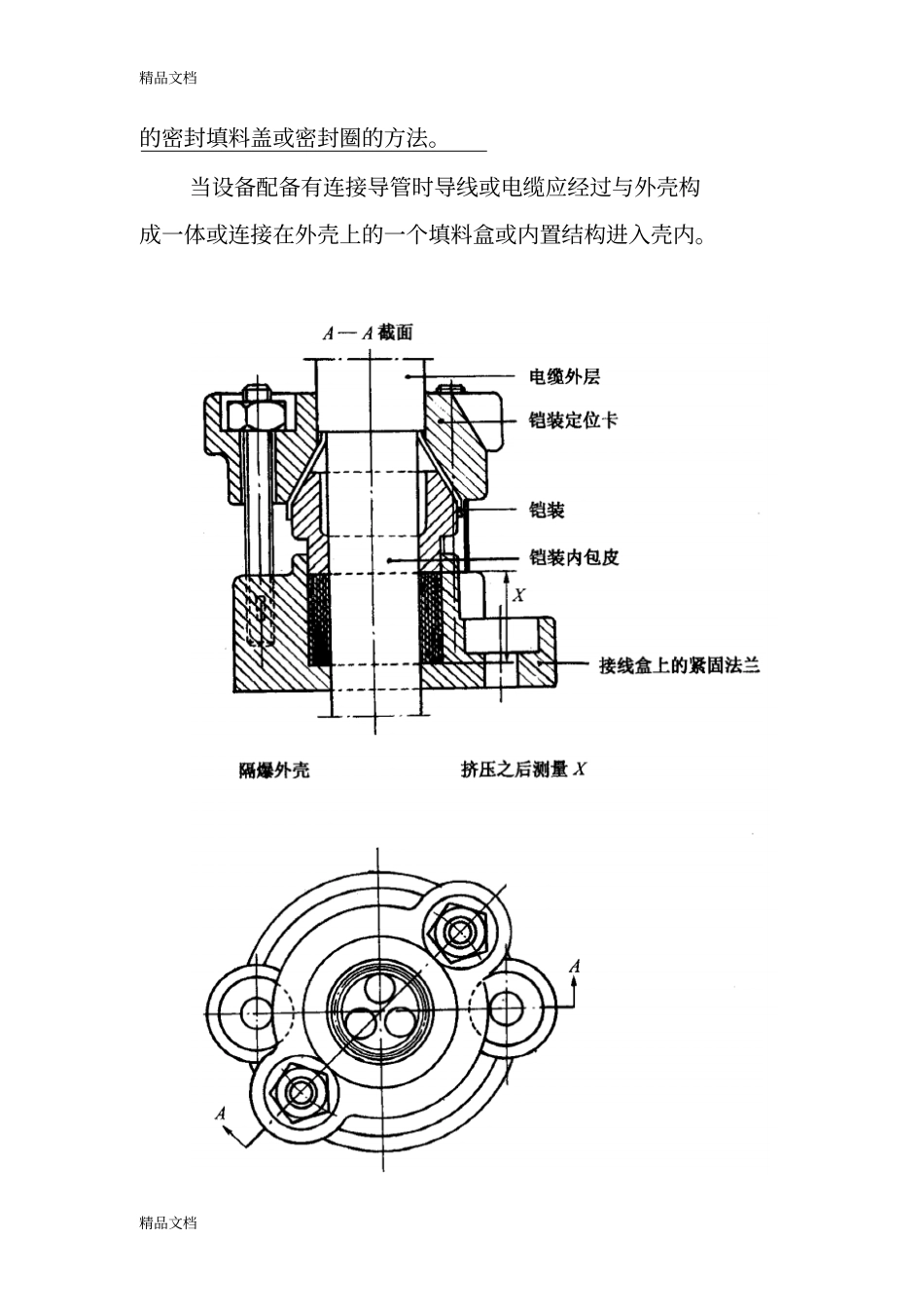

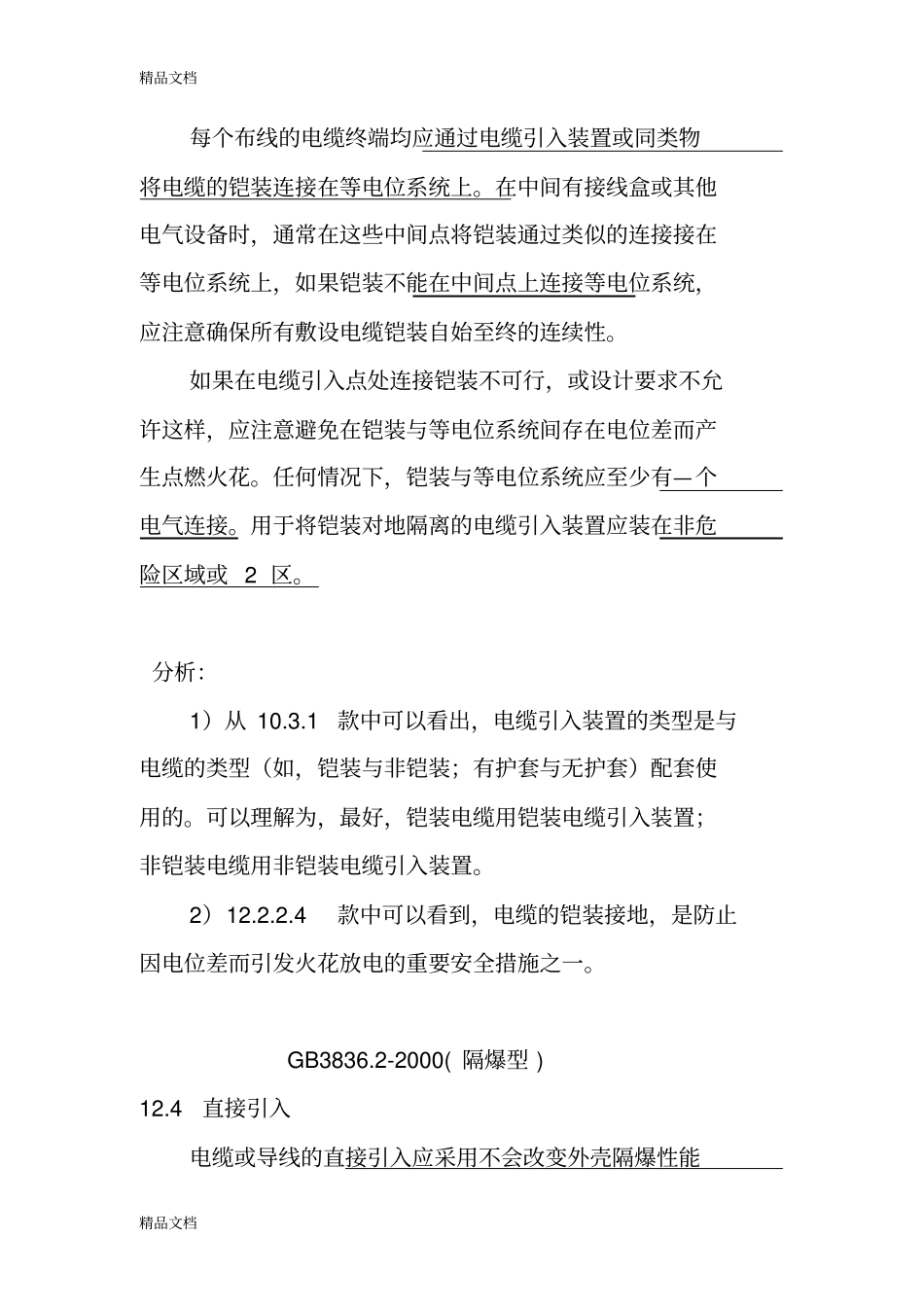

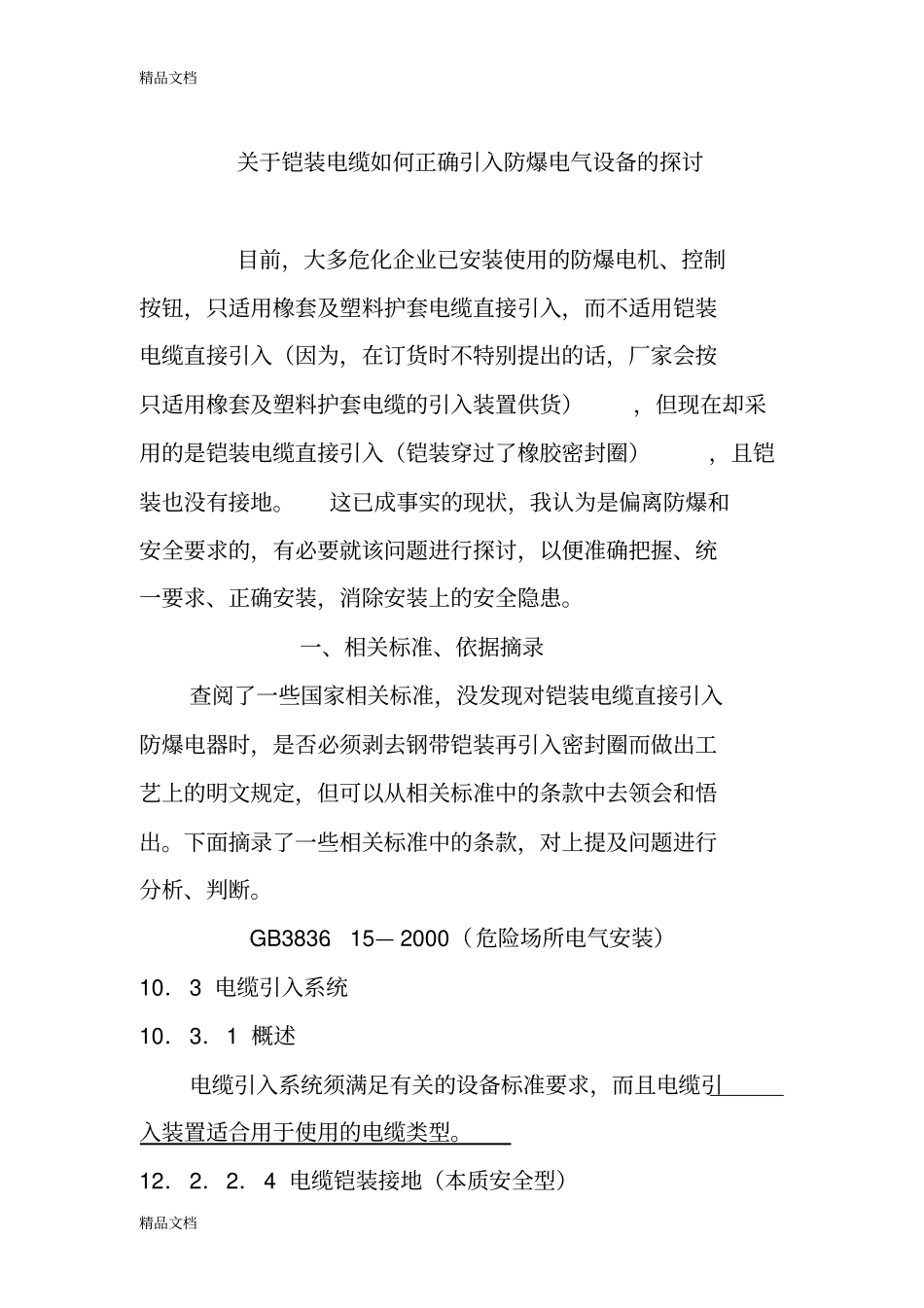

精品文档精品文档关于铠装电缆如何正确引入防爆电气设备的探讨目前，大多危化企业已安装使用的防爆电机、控制按钮，只适用橡套及塑料护套电缆直接引入，而不适用铠装电缆直接引入（因为，在订货时不特别提出的话，厂家会按只适用橡套及塑料护套电缆的引入装置供货），但现在却采用的是铠装电缆直接引入（铠装穿过了橡胶密封圈），且铠装也没有接地。这已成事实的现状，我认为是偏离防爆和安全要求的，有必要就该问题进行探讨，以便准确把握、统一要求、正确安装，消除安装上的安全隐患。一、相关标准、依据摘录查阅了一些国家相关标准，没发现对铠装电缆直接引入防爆电器时，是否必须剥去钢带铠装再引入密封圈而做出工艺上的明文规定，但可以从相关标准中的条款中去领会和悟出。下面摘录了一些相关标准中的条款，对上提及问题进行分析、判断。GB3836．15—2000（危险场所电气安装）10．3电缆引入系统10．3．1概述电缆引入系统须满足有关的设备标准要求，而且电缆引入装置适合用于使用的电缆类型。12．2．2．4电缆铠装接地（本质安全型）精品文档精品文档每个布线的电缆终端均应通过电缆引入装置或同类物将电缆的铠装连接在等电位系统上。在中间有接线盒或其他电气设备时，通常在这些中间点将铠装通过类似的连接接在等电位系统上，如果铠装不能在中间点上连接等电位系统，应注意确保所有敷设电缆铠装自始至终的连续性。如果在电缆引入点处连接铠装不可行，或设计要求不允许这样，应注意避免在铠装与等电位系统间存在电位差而产生点燃火花。任何情况下，铠装与等电位系统应至少有—个电气连接。用于将铠装对地隔离的电缆引入装置应装在非危险区域或2区。分析：1）从10.3.1款中可以看出，电缆引入装置的类型是与电缆的类型（如，铠装与非铠装；有护套与无护套）配套使用的。可以理解为，最好，铠装电缆用铠装电缆引入装置；非铠装电缆用非铠装电缆引入装置。2）12.2.2.4款中可以看到，电缆的铠装接地，是防止因电位差而引发火花放电的重要安全措施之一。GB3836.2-2000(隔爆型)12.4直接引入电缆或导线的直接引入应采用不会改变外壳隔爆性能精品文档精品文档的密封填料盖或密封圈的方法。当设备配备有连接导管时导线或电缆应经过与外壳构成一体或连接在外壳上的一个填料盒或内置结构进入壳内。精品文档精品文档图22采用铠装（带有铠装定位装置）的隔爆电缆直接引入装置示例图（见12.4条）图23采用铠装电缆的直接引入装置示例精品文档精品文档分析：从铠装电缆直接引入实例中可以看出，即便是铠装电缆直接引入装置，在引入隔爆密封圈之前，也是要剥去钢带铠装的，目的也是保证可靠的密封效果。中华人民共和国爆炸危险场所电气安全规程（试行）电缆工程５电缆的选用按爆炸危险场所的等级和防爆电气设备的额定电压、电流选用橡胶、塑料护套电缆或金属铠装电缆，高压配线必须采用电缆工程。用隔爆密封式将电缆引进接线盒时，电缆断面应为圆形，且护套表面不应有凹凸等缺陷。分析：5.3.1.1中规定：电缆断面应为圆形，且护套表面不应有凹凸等缺陷。因铠装电缆的钢带呈螺旋状附于电缆内护套上，沿螺旋方向对外呈现条沟，不符合直接引入密封圈要求。GB3836．1—2000（通用要求）附录DD2．3夹紧精品文档精品文档D2．3．1电缆引入装置应能夹紧电缆，防止电缆从引入装置中被拔脱或扭转，这种夹紧作用可通过夹紧装置、密封圈或填料来实现。任何一种夹紧措施均应符合D3有关的型式试验要求。对非铠装电缆，可通过密封圈或填料来实现。D2．3．2Ⅱ类无夹紧装置的电缆引入装置，如果将D3规定降低到25％进行夹紧试验合格，并且文件规定该装置仅用在Ⅱ类固定安装场所，并且用户保证夹紧电缆，则认为该装置亦可接受。这种装置应加标记“X”。D3型式试验D3．1非铠装电缆和带编织覆盖层的电缆夹紧试验D3．1．1密封圈夹紧的引入装置该夹紧试验应对每一类型的电缆引入装置密封圈的最大和最小尺寸进行试验。对于圆形电缆使用的弹性密封圈，将每种密封圈装在一个清洁、干燥、抛光的低碳钢圆形芯轴上，芯轴直径等于电缆引入装置的制造厂对密封圈所规定的电缆的最小直径。把带芯轴或电缆的密封圈安装的引入装置上，对...
