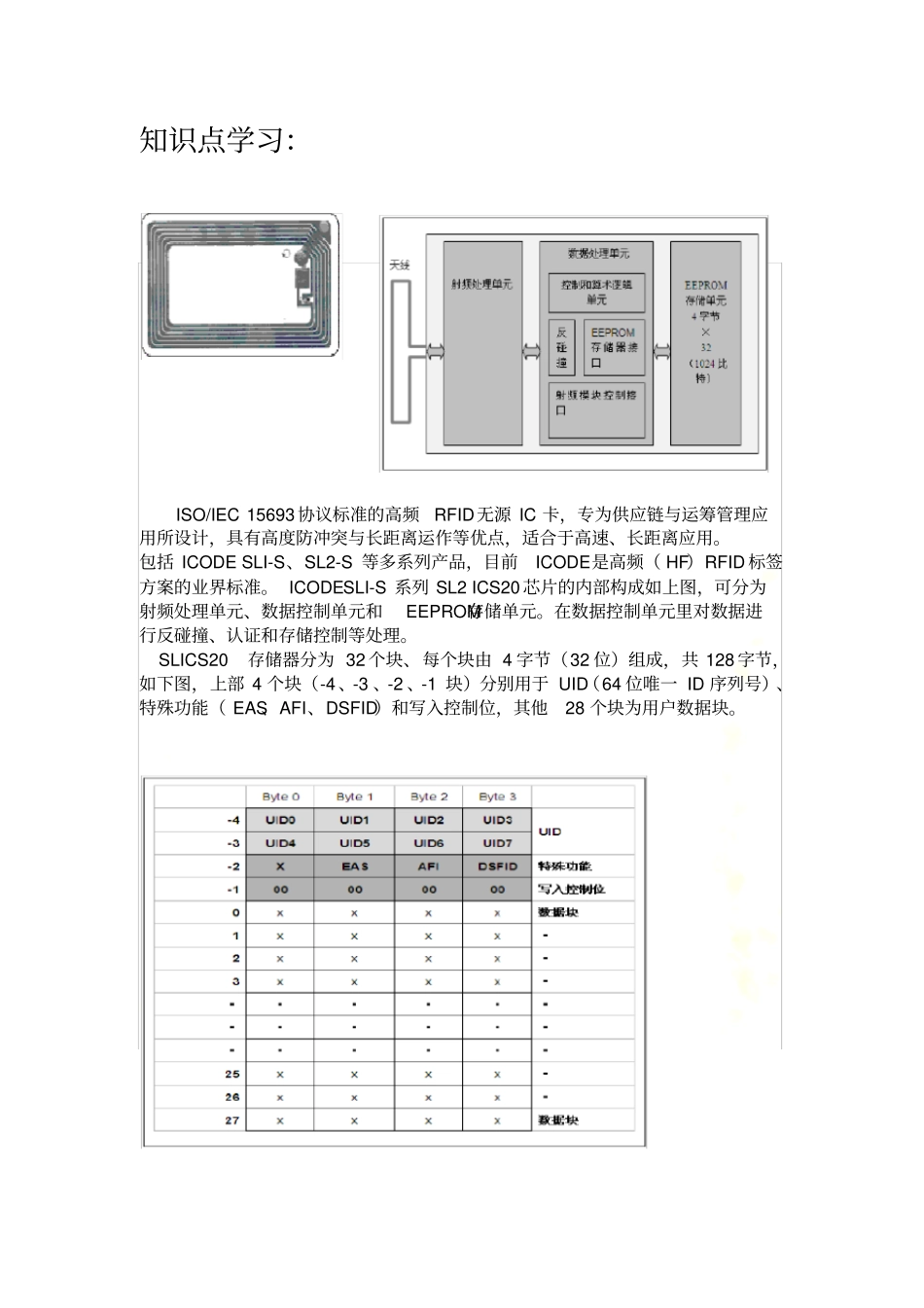

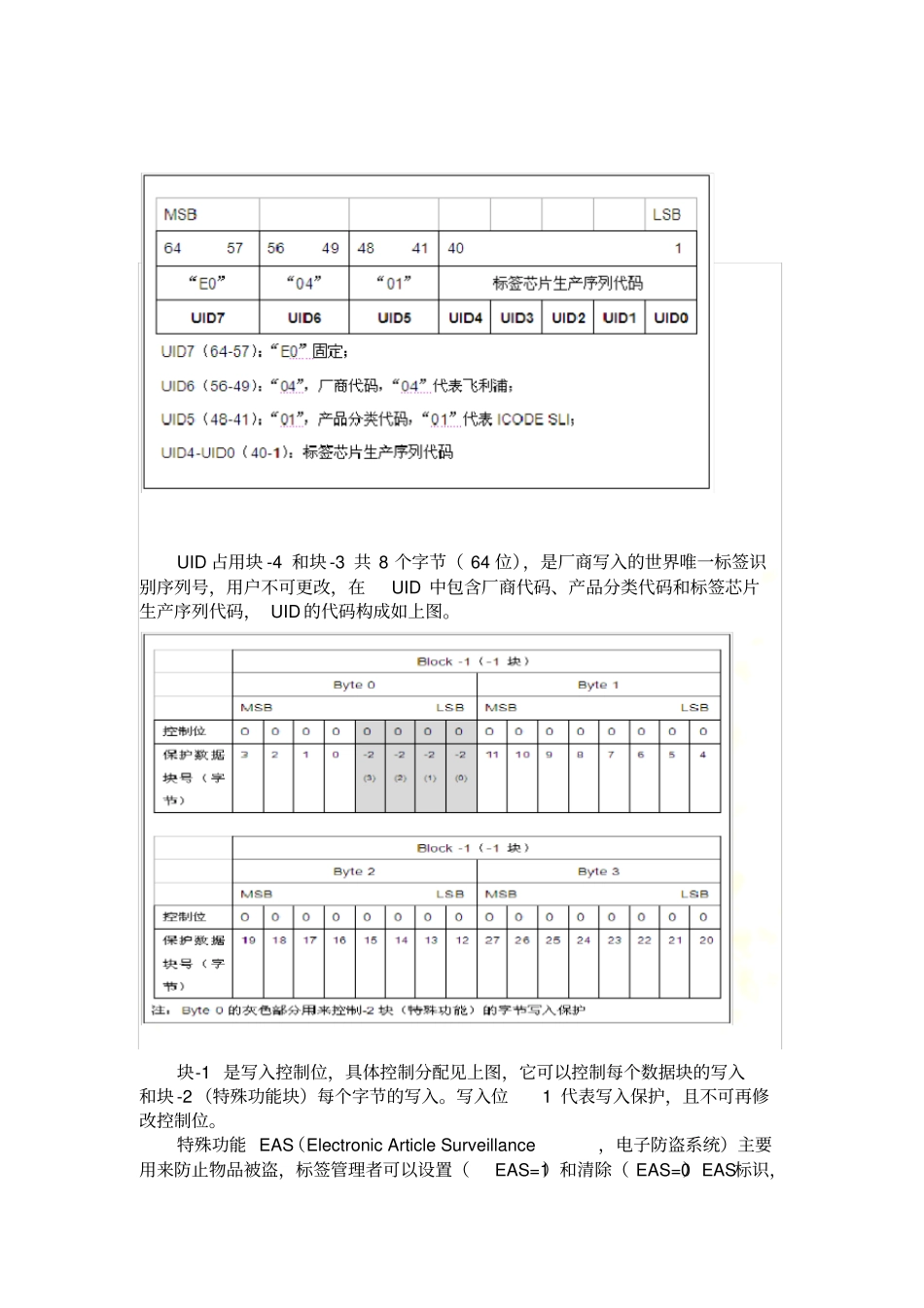

实验7HF-ISO15693协议操作知识点学习：ISO/IEC15693协议标准的高频RFID无源IC卡，专为供应链与运筹管理应用所设计，具有高度防冲突与长距离运作等优点，适合于高速、长距离应用。包括ICODESLI-S、SL2-S等多系列产品，目前ICODE是高频（HF）RFID标签方案的业界标准。ICODESLI-S系列SL2ICS20芯片的内部构成如上图，可分为射频处理单元、数据控制单元和EEPROM存储单元。在数据控制单元里对数据进行反碰撞、认证和存储控制等处理。SLICS20存储器分为32个块、每个块由4字节（32位）组成，共128字节，如下图，上部4个块（-4、-3、-2、-1块）分别用于UID（64位唯一ID序列号）、特殊功能（EAS、AFI、DSFID）和写入控制位，其他28个块为用户数据块。UID占用块-4和块-3共8个字节（64位），是厂商写入的世界唯一标签识别序列号，用户不可更改，在UID中包含厂商代码、产品分类代码和标签芯片生产序列代码，UID的代码构成如上图。块-1是写入控制位，具体控制分配见上图，它可以控制每个数据块的写入和块-2（特殊功能块）每个字节的写入。写入位1代表写入保护，且不可再修改控制位。特殊功能EAS（ElectronicArticleSurveillance，电子防盗系统）主要用来防止物品被盗，标签管理者可以设置（EAS=1）和清除（EAS=0）EAS标识，当设置有EAS标识的标签通过读写器的作用范围时，读写器会识别EAS标识，发出警报。EAS的数据结构如下图，EAS的LSB的第一位（e位）写1代表EAS标示有效，写0代表清除EAS标示，其他位无效。特殊功能AFI（ApplicationFamilyIdenfifier，应用族标识符），可事先规定应用族代码并写入AFI字节，在处理多个标签的时候进行分类处理。例如在物流中心处理大量货物时，可根据标签上的AFI应用族标识符来区分是出口货物还是内销货物。AFI被编码在一个字节里，由两个半字节组成。AFI的高位半字节用于编码一个特定的或所有应用族，AFI的低位半字节用于编码一个特定的或所有应用子族。子族不同于0的编码有其自己的所有权。下图是AFI的族编码定义。标签支持的AFI是可选的。假如标签不支持AFI，并且假如AFI标志已设置，标签将不应答任何请求中的AFI值。假如标签支持AFI，标签将根据表1中匹配的规则作出应答。特殊功能DSFID（数据存储格式标识符）可用来表示数据在存储器中的存储结构，具体内容请自己查阅相关文档。数据存储格式标识符（DSFID）数据存储格式标识符指出了数据在内存中是怎样构成的。DSFID被相应的命令编程和锁定。DSFID被编码在一个字节里。DSFID允许即时知道数据的逻辑组织。假如标签不支持DSFID的编程，标签将以值“0”作为应答。实验七ISO15693协议操作一、实验目的掌握对单张或多张ISO15963标签数据读取和修改的方法；理解在ISO15693协议下标签块锁定的用处，掌握修改AFI的方法；学会在ISO15693协议下读取和修改DSFID的方法。二、实验器材RFID读写器基础实验箱，计算机一台，实验用ISO15693白卡三张三、实验内容1）读取一张卡和多张卡的卡号。读取卡片的数据块的信息。修改卡片数据块的信息。2）锁定卡片的数据块，写AFI与锁定AFI。3）修改锁定卡片的DSFID，读取卡片块安全位。四、实验步骤内容1：标签数据读写1、正确连接本设备，加载HF高频读写器模块，2、选择高频读写模块，点击右键，获得右键菜单，3、选择ProtocolISO15693，4、进入ISO15693实验界面，5、拿起一张实验用高频ISO15693白卡，置于高频天线感应区，6、读操作a)点击ReadUID按钮，读取卡片的卡号b）取出另外两张标签，点击ReadUID按钮，同时读取3张标签c）取出两张标签，只留一张放置于高频读写器天线上，选择标识位为withoutuid,输入起始块和块的数量，点击ReadBlockd）卡片的读取方式有三种：withoutuid，withuid和other（即自定义），其中选择读取方式为withuid时必须输入卡片的卡号。选择标识位为withoutuid,输入起始块和块的数量，在这里卡片的块的数量选择01。输入4字节的修改数据，然后点击卡片写e）重新读取卡片，看看数据是否发生了变化。f）选择标识位为withuid，输入起始块和块的数量，输入卡片的卡号，然后点击卡片读g）选择标识位为withuid，输入起始块和块的数量，输入卡片的卡号，输入4字节的修...
