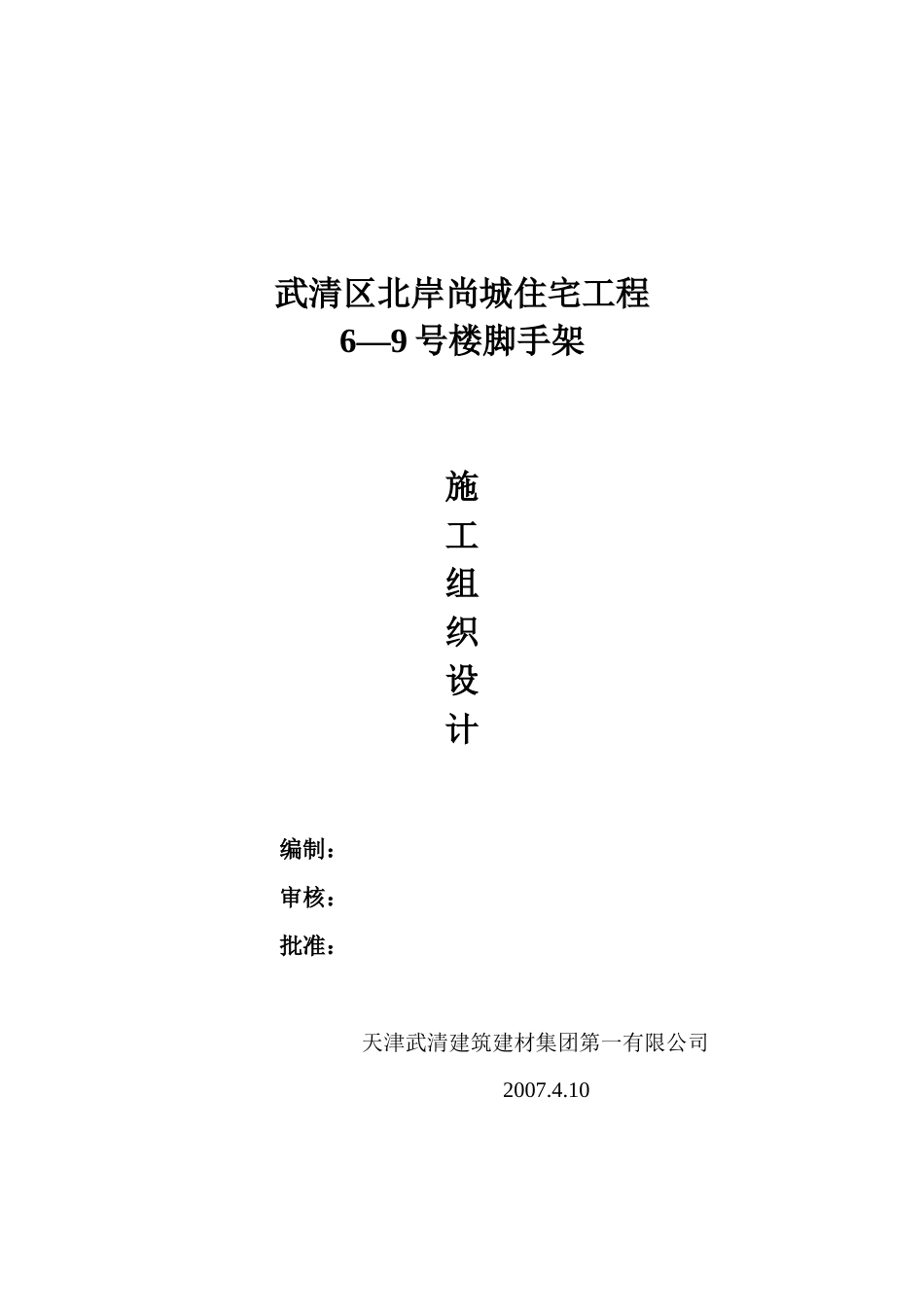

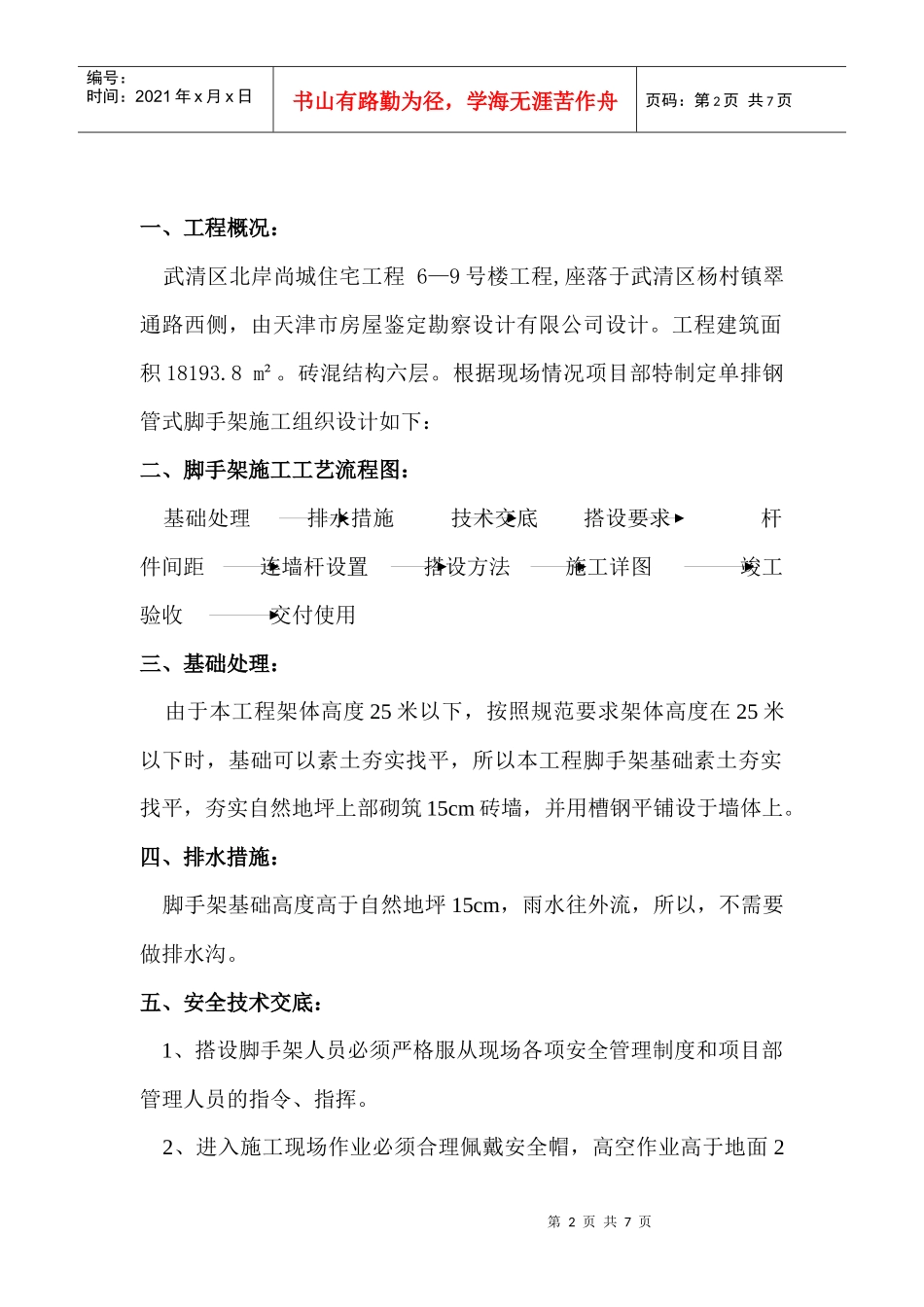

武清区北岸尚城住宅工程6—9号楼脚手架施工组织设计编制：审核：批准：天津武清建筑建材集团第一有限公司2007.4.10第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、工程概况：武清区北岸尚城住宅工程6—9号楼工程,座落于武清区杨村镇翠通路西侧，由天津市房屋鉴定勘察设计有限公司设计。工程建筑面积18193.8m²。砖混结构六层。根据现场情况项目部特制定单排钢管式脚手架施工组织设计如下：二、脚手架施工工艺流程图：基础处理排水措施技术交底搭设要求杆件间距连墙杆设置搭设方法施工详图竣工验收交付使用三、基础处理：由于本工程架体高度25米以下，按照规范要求架体高度在25米以下时，基础可以素土夯实找平，所以本工程脚手架基础素土夯实找平，夯实自然地坪上部砌筑15cm砖墙，并用槽钢平铺设于墙体上。四、排水措施：脚手架基础高度高于自然地坪15cm，雨水往外流，所以，不需要做排水沟。五、安全技术交底：1、搭设脚手架人员必须严格服从现场各项安全管理制度和项目部管理人员的指令、指挥。2、进入施工现场作业必须合理佩戴安全帽，高空作业高于地面2第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页米必须佩戴好合格的安全带。3、脚手架作业人员严禁酒后作业和连续作业，作业时间不准超过8个小时，不准夜间搭设脚手架，更不准在作业的时候打闹、玩耍。4、搭设脚手架人员必须服从地面指挥人员的指挥，否则造成事故，分清责任由个人承担。5、脚手架的搭设要严格按照施工方案的要求进行搭设。6、搭设脚手架时，地面必须设专人指挥、监督、指导安全施工和地面过往人员的安全。7、搭设脚手架组组长每天必须进行班前安全活动，活动内容必须有针对性，不得以施工内容代替班前安全活动内容。8、每天施工前，施工工长必须对脚手架操作人员进行安全技术交底。9、脚手架搭设人员必须保证在安全状态下施工，如发现不安全因素立即停止施工，待隐患排除后，方可进行施工。10、脚手架搭设施工人员必须年满18周岁，身体健康，并持证上岗。六、搭设要求：1、架体步距为1.5m,横距1.5m。2、架体连墙杆采用与建筑物连接，每二步三跨设一处。3、在搭设脚手架时连墙杆与其它杆件同步搭设。4、立杆、横杆的接头应相互错开，接头必须使用对接扣件。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页5、架体搭设高度为22m，每隔6m，设一组剪刀撑。6、每组剪刀撑跨越立杆根数为5-7根（大于6m），斜杆与地面交角在45度-60度之间，不得大于60度。7、剪刀撑斜杆应与立杆和伸出的小横杆进行连接、底部斜杆的下端应置于垫板上。8、连墙杆必须靠近主节点设置，距离主节点不能大于30cm。9、搭设脚手架时，连墙杆必须与架体同步搭设。10、搭设脚手架作业人员，高于地面2米，必须佩戴好安全带，地面工作人员必须佩戴好安全帽。脚手架搭设人员的随身工具必须有防脱手措施。七、杆件间距：脚手架的立杆间距1.5米，横杆间距1.5米。八、连墙杆的设置：1、为了保证脚手架在搭设过程中的稳定，连墙杆的设置必须同脚手架的搭设同步设置。2、连墙杆必须靠近节点并从底层第一步大横杆处开始设置。3、连墙杆设置的位置按两步三跨连续设置，设置的位置必须相互错开，不能垂直在一条水平线上。4、连墙杆必须靠近主节点设置，距离主节点不能大于30cm。九、搭设方法：1、确定脚手架的位置，脚手架距离外墙1.5米，然后找平，基第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页础的高度高于现场自然地坪15cm，在将基础夯实，然后定位放线。2、脚手架基础的上平面高于自然地坪面15cm，排水顺畅。3、脚手架开始搭设时，立杆底端必须放置底座，再将立杆放入底座内，相邻立杆的对接扣件不得在同一高度内，错开距离不宜小于50cm；各接头中心至主接点的距离不宜大于步距的3分之1。4、开始搭设立杆时，应每隔6米设置一根抛撑，直至连墙杆安装稳定后，方可根据情况拆除。5、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立...
