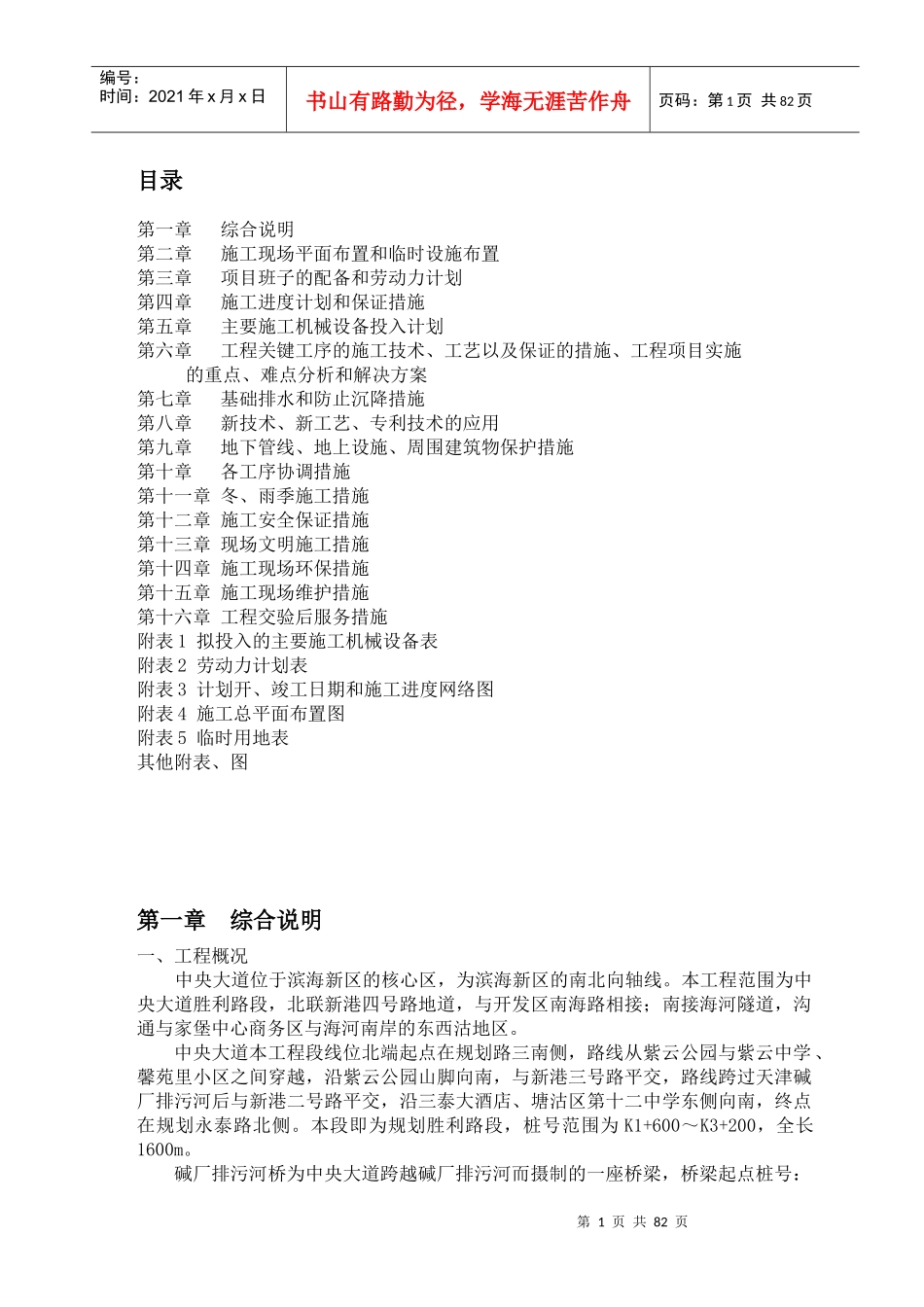

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页目录第一章综合说明第二章施工现场平面布置和临时设施布置第三章项目班子的配备和劳动力计划第四章施工进度计划和保证措施第五章主要施工机械设备投入计划第六章工程关键工序的施工技术、工艺以及保证的措施、工程项目实施的重点、难点分析和解决方案第七章基础排水和防止沉降措施第八章新技术、新工艺、专利技术的应用第九章地下管线、地上设施、周围建筑物保护措施第十章各工序协调措施第十一章冬、雨季施工措施第十二章施工安全保证措施第十三章现场文明施工措施第十四章施工现场环保措施第十五章施工现场维护措施第十六章工程交验后服务措施附表1拟投入的主要施工机械设备表附表2劳动力计划表附表3计划开、竣工日期和施工进度网络图附表4施工总平面布置图附表5临时用地表其他附表、图第一章综合说明一、工程概况中央大道位于滨海新区的核心区，为滨海新区的南北向轴线。本工程范围为中央大道胜利路段，北联新港四号路地道，与开发区南海路相接；南接海河隧道，沟通与家堡中心商务区与海河南岸的东西沽地区。中央大道本工程段线位北端起点在规划路三南侧，路线从紫云公园与紫云中学、馨苑里小区之间穿越，沿紫云公园山脚向南，与新港三号路平交，路线跨过天津碱厂排污河后与新港二号路平交，沿三泰大酒店、塘沽区第十二中学东侧向南，终点在规划永泰路北侧。本段即为规划胜利路段，桩号范围为K1+600～K3+200，全长1600m。碱厂排污河桥为中央大道跨越碱厂排污河而摄制的一座桥梁，桥梁起点桩号：第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页K2+437.588，桥梁终点桩号：K2+468.412。主要技术指标如下：道路等级：城市主干道；计算行车速度：60km/h；设计年限：沥青混凝土路面设计使用年限为15年；荷载标准：道路：BZZ-100KN，桥梁荷载为城市—A级；人群荷载3.5KN/m2设计水位：2.5m地震等级：地震动峰值加速度系数为0.15g路面横坡：1.5%；人行道及非机动车道横坡：1.5%，向内；桥梁纵坡：0.35％～1.42％车道宽度：大型车道3.75m，小型车道3.5m。桥宽：按单幅桥设计，0.25m（人行栏杆）＋7m（人行道＋非机动车道）＋0.5m（路缘带）＋（3.5m＋3.75m＋3x3.5m）（机动车道）＋0.5m（路缘带）＋0.5m（中央分隔栅）＋0.5m（路缘带）＋（3.5m＋3.75m＋3x3.5m）（机动车道）＋0.5m（路缘带）＋7m（人行道＋非机动车道）＋0.25m（人行栏杆），全桥宽度52.5米。工程主要包括滨海新区中央大道胜利路段的道路、排水、桥梁、照明等内容。其中道路工程主要工程量为:道路主要工程数量表工程名称单位数量挖方m39.29素土回填m33.94级配碎石垫层m2125658.1石灰粉煤灰土m268349.05石灰粉煤碎石m268349.05水泥稳定碎石m268349.054cm细粒式沥青混凝土m267322.878cm粗粒式沥青混凝土m267322.87雨污水工程主要工程量为：雨污水工程数量表工程名称单位数量工程名称单位数量D300m554.6D1800m455.00D800m1998.5D2000m61.0第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页D500m1444.0圆形雨水井座71D600m953.4矩形雨水井座3D800m164.5圆形污水井座103D900m21.00特殊井座57D1000m446.5矩形检查井座6D1200m595.5双麓收水井座16D1350m639大型收水井座75D1500m731.5DN100PE管m131.25D1650m527桥梁工程主要工程量为：桥梁主要工程数量表工程名称单位数量Φ1.2m钻孔灌注桩根34Φ1.2m墩柱根10中盖梁座4边盖梁座813m先张预应力空心板梁片96道路照明工程主要工程量：道路照明工程数量表工程名称单位数量路灯套60路灯基础套60电缆手井孔套120玻璃钢电缆保护管米3100镀锌钢管米2920电缆米4100第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页接地线米200二、施工组织设计的编制说明(一)编制依据1、国家和部颁的有关施工、设计规范、规程和标准及天津地方政府及业主颁布的有关法规性文件。2、天津市政工程设计研究院对滨海新区中央大道胜利路段道路工程招标设计图纸。4、天津滨海...
