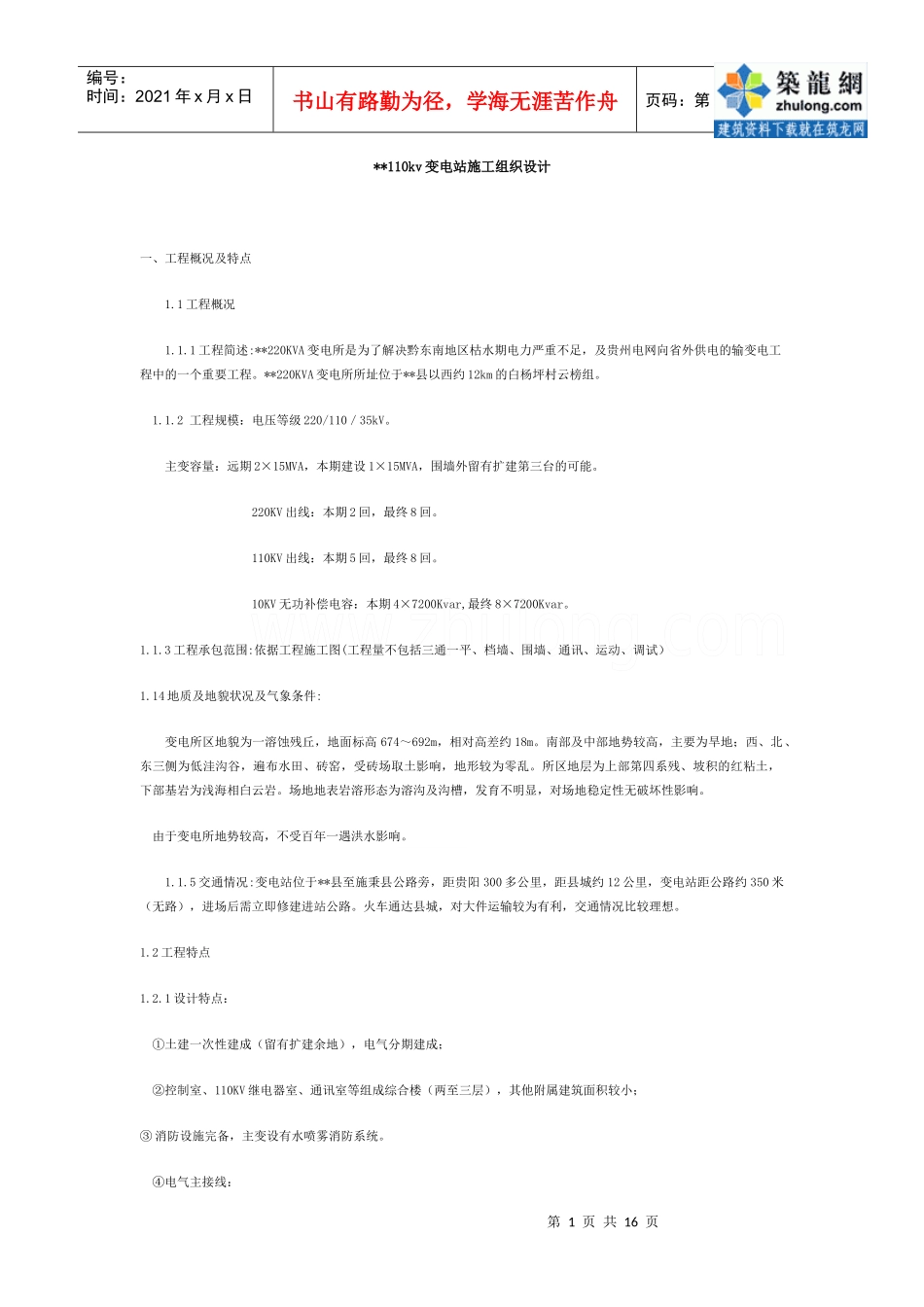

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页**110kv变电站施工组织设计一、工程概况及特点1.1工程概况1.1.1工程简述:**220KVA变电所是为了解决黔东南地区枯水期电力严重不足，及贵州电网向省外供电的输变电工程中的一个重要工程。**220KVA变电所所址位于**县以西约12km的白杨坪村云榜组。1.1.2工程规模：电压等级220/110／35kV。主变容量：远期2×15MVA，本期建设1×15MVA，围墙外留有扩建第三台的可能。220KV出线：本期2回，最终8回。110KV出线：本期5回，最终8回。10KV无功补偿电容：本期4×7200Kvar,最终8×7200Kvar。1.1.3工程承包范围:依据工程施工图(工程量不包括三通一平、档墙、围墙、通讯、运动、调试）1.14地质及地貌状况及气象条件:变电所区地貌为一溶蚀残丘，地面标高674～692m，相对高差约18m。南部及中部地势较高，主要为旱地；西、北、东三侧为低洼沟谷，遍布水田、砖窑，受砖场取土影响，地形较为零乱。所区地层为上部第四系残、坡积的红粘土，下部基岩为浅海相白云岩。场地地表岩溶形态为溶沟及沟槽，发育不明显，对场地稳定性无破坏性影响。由于变电所地势较高，不受百年一遇洪水影响。1.1.5交通情况:变电站位于**县至施秉县公路旁，距贵阳300多公里，距县城约12公里，变电站距公路约350米（无路），进场后需立即修建进站公路。火车通达县城，对大件运输较为有利，交通情况比较理想。1.2工程特点1.2.1设计特点：①土建一次性建成（留有扩建余地），电气分期建成；②控制室、110KV继电器室、通讯室等组成综合楼（两至三层），其他附属建筑面积较小；③消防设施完备，主变设有水喷雾消防系统。④电气主接线：第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页220KV采用双母线带旁路母线接线，110KV采用双母线带旁路母线接线，10KV采用单母线分段接线。⑤配电装置：220KV配电装置采用管型母线分相中型部置，110KV配电装置采用管型母线中型部置，室内成套开关柜配电装置。⑥采用站内自动化的微机监控系统方案。1.2.2工程特点1)建筑工程特点:A、平场工程量较大，挖方总量6余万方，填方仅1.4万方，挖填量严重不平衡，地上设备及子附属建构筑物较多。B、工期比较宽裕，可以比较合理安排生产。C、超深基础在平场前做好，搞好协调工作，尽量避免二次开挖。D、施工用水、生活取水困难，必须提前打井取水。E、土石方工作量大、砼工程量大、但砌石工程量并不大。F、施工工艺质量要求高，必须达到国家电力公司达标投产要求。G、消防水系统比较复杂，含水喷雾系统，专业性较强。2)安装工程特点：A、全为国产设备、合资厂设备，给安装、调试带来很大困难。B、电缆量大，人工展放，工期较长。C、管母线工程量大。D、主控、继电器室及室外盘柜量大。E、微机综合自动化程度高。3）前期图纸难以按时交付，属三边工程。1.2.3自然环境：所址周围以往无较大规模建设，因此、当地地材加工未形成规模，能供应量太小，且价格较贵，在很大程控度制约着施工的进展，交通不方便，平均雷暴日53d.，，所址地形较高，所址周围较低，不受百年一遇洪水威协。二、施工现场组织机构第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2.1现场组织机构2.2工程主要负责人简历黄向东：89年毕业于贵州建专工民建专业，先后担任公司大院四栋加层改造工程施工队长，深圳梅林变扩建工程施工队长，兴义220KVA变电站工程技术负责及施工队长，鸡场变扩建工程施工队长，都匀剑江变扩建工程施工队长，道真110KVA变电站工程施工队长，凯里变扩建工程施工队长冯敬辉（外聘）：90毕业于贵州建专工民建专业，在中建四局二公司长期从事施工技术工作近十年，中级职称，有施工员证等证件。谢建华：90毕业于贵州电力技校，长期从事施工现场工作，现已取得工民建专业中专文凭，有施工员证等证件。黎荣（外聘）：技校机械专业毕业，长期从事施工现场机械修理工作。三、施工现场总平面布置图施工生活临建布置在站外,生产临建布置于站内，具体布置见附图（一）。四、施工方案4.1施工准...
