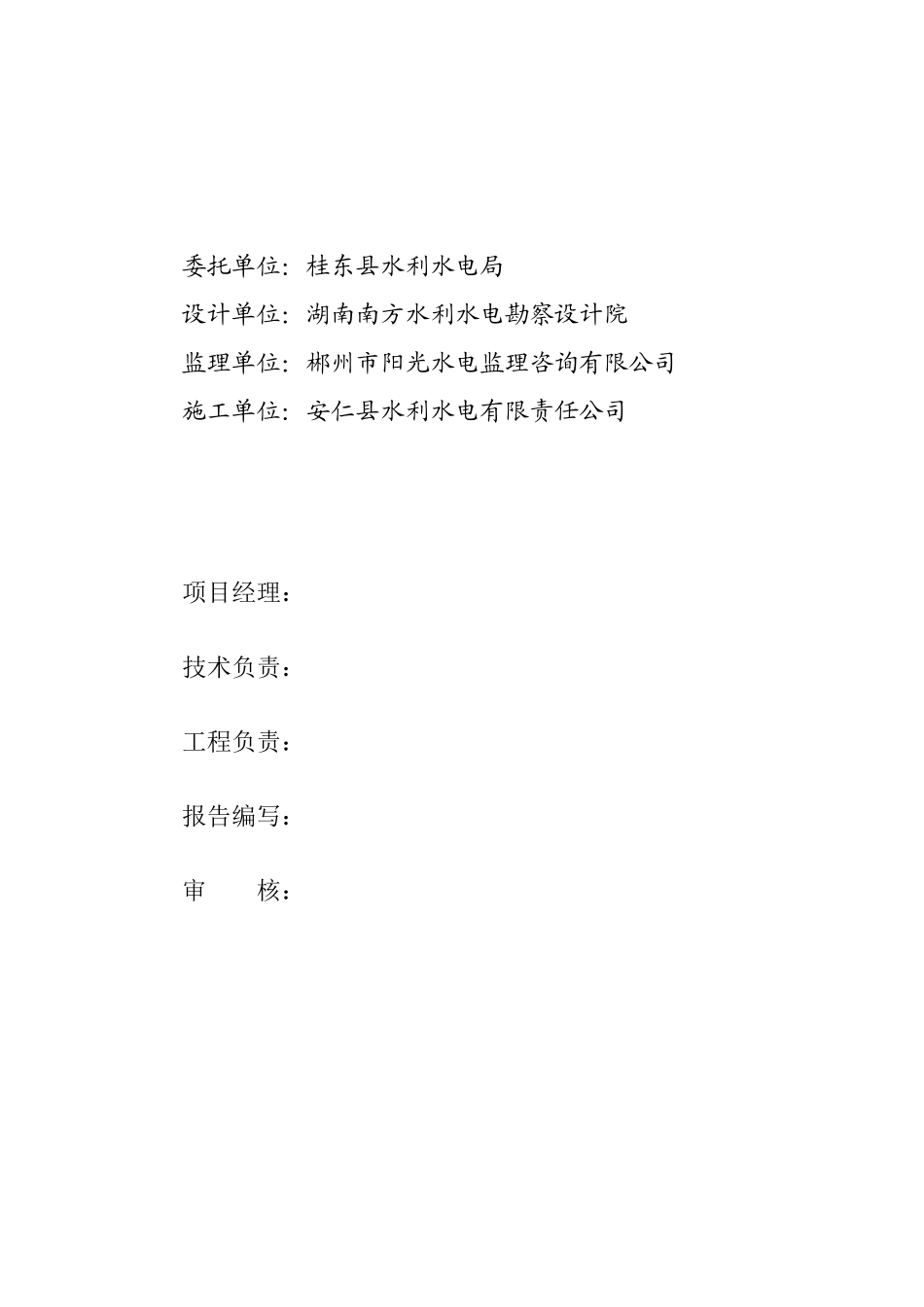

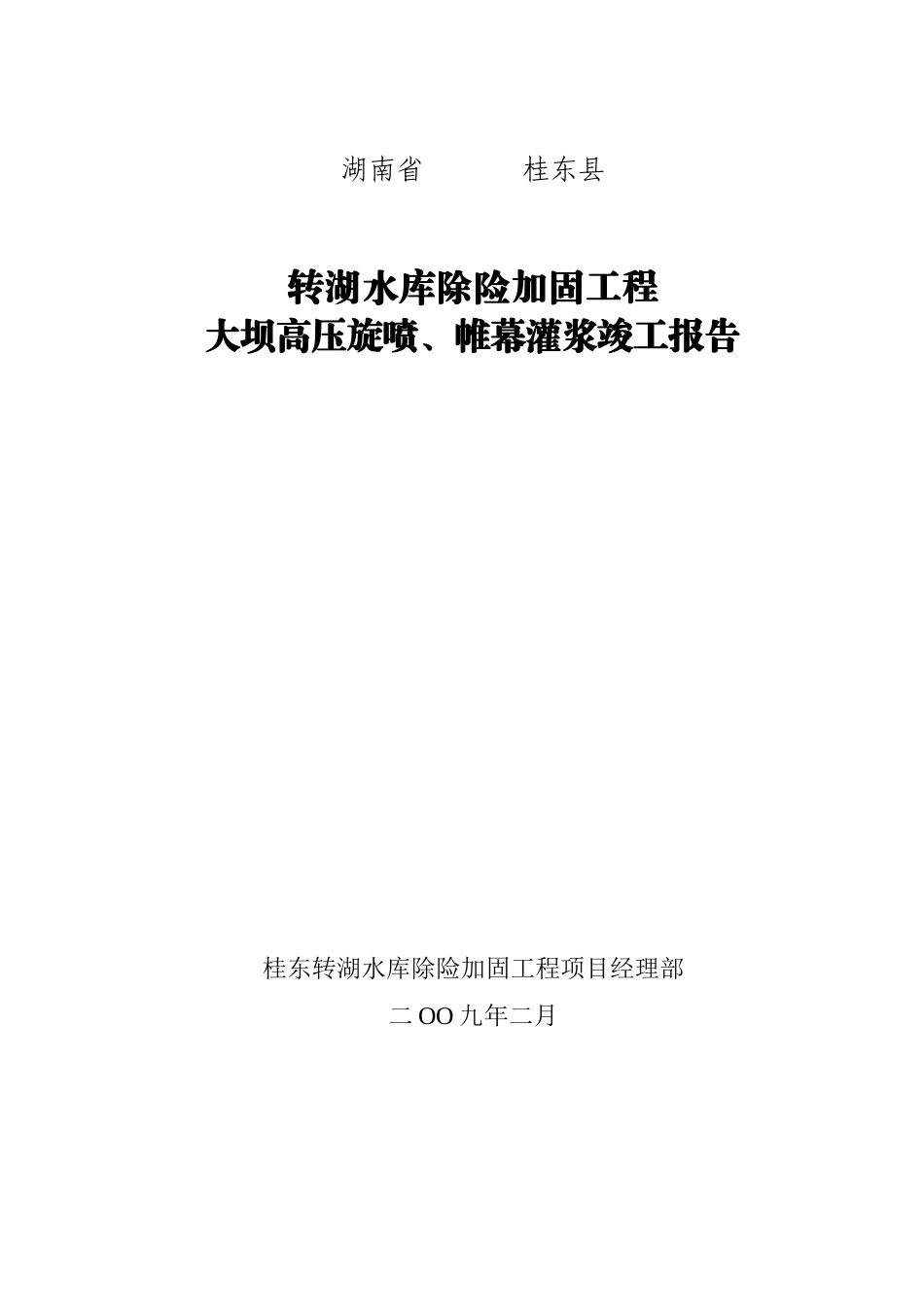

湖南省桂东县转湖水库除险加固工程大坝高压旋喷、帷幕灌浆竣工报告桂东转湖水库除险加固工程项目经理部二OO九年二月委托单位：桂东县水利水电局设计单位：湖南南方水利水电勘察设计院监理单位：郴州市阳光水电监理咨询有限公司施工单位：安仁县水利水电有限责任公司项目经理：技术负责：工程负责：报告编写：审核：目录1、概述11.1工程概况11.1.1坝址水文、工程地质条件21.1.2大坝筑填土质量特性21.2施工完成情况及工程量32、大坝防渗墙施工32.1施工依据32.2施工组织42.2.1现场布置42.2.2施工人员、机械设备配置42.2.3施工工期52.2.4灌浆材料和水灰比52.3大坝防渗墙施工工艺与技术要求62.3.1大坝高压旋喷灌浆62.3.2大坝基岩帷幕灌浆92.4施工质量控制113、大坝高压旋喷、帷幕灌浆施工工程质量分析与评价123.1大坝高喷质量分析与评价123.1.1施工过程质量分析123.1.2技术参数分析123.1.3特殊孔段处理效果分析133.1.4检查孔取芯效果分析143.1.5检查井开挖成果分析153.1.6检查孔注水试验效果分析153.1.7水泥耗量分析153.2大坝帷幕灌浆质量分析与评价193.2.1施工过程质量分析193.2.2各序次孔水泥单位注入量成果分析203.2.3检查孔取心及裂隙充填情况分析223.2.4透水性对比分析234、结论及建议234.1结论234.2建议23附件：1、检查孔钻孔柱状图12张；2、大坝高喷灌浆、帷幕灌浆纵剖面图1张；3、大坝除险加固设计横剖面图1张。4、转湖水库帷幕灌浆平面图1张。5、转湖水库各次序孔透水率频率曲线和累计曲线图1张。6、转湖水库各次序孔单位注入量频率曲线和累计曲线图1张。桂东转湖水库除险加固工程大坝防渗墙施工竣工报告1、概述1.1工程概况转湖水库位于桂东县南部沤江支流淇水上游，座落在沙田镇转湖村，坝址下游距汝城县南洞乡政府15Km，距106国道30Km，交通极不便利。转湖水库工程于1975年10月动工兴建，于1979年11月水库才开始蓄水，1999年大坝加高至设计高程，前后历时24年主体工程才完成。大坝为粘土心墙坝，坝高44.30m，坝顶宽5.0m，坝顶轴线长116.0m。该水库控制集雨水面积为4.2Km2，正常蓄水位1033.30m，库容236万m3，设计灌溉面积8000亩，目前实际灌溉面积为2500亩，是一座以灌溉为主，兼顾防洪、养殖等综合效益的小（Ⅰ）型水利工程。大坝兴建由于当时技术条件有限，加之整个工程地质勘探工作也没有按要求去做，施工质量差，导致大坝各项技术指标达不到设计要求。12007年7月，湖南省郴州市水利局组织有关单位和专家对转湖水库进行了大坝安全评价，安全类别评定为三类。2008年4月，湖南省南方水利水电勘测设计院针对专家组鉴定确认的安全问题，提出了除险加固工程方案。1.1.1坝址工程地质水文条件大坝地处南岭山脉罗霄山脉中段原高中山地貌，出露岩性主要以中厚层石英砂岩夹薄层板岩和炭质页岩，所见砂页岩节理裂隙较发育，岩体完整性较差，但板岩则因风化深度大，节理已充填向深部闭合，坝基岩体虽不十分完整，但防渗性较好。从坝后渗漏情况看，是筑填土层与岩石接触面密实度差，未开凿防渗齿墙，而构成渗漏的主要途径。以高程1014.65处以下居多。大坝地下水为第四系孔隙水和基岩裂隙水，以节理裂隙为径流通道，大气降水补给。降水主要集中在4—6月份，占全年的50%以上。孔隙水广泛以潜水形式存在于人工填土、残坡积层孔隙中，向基岩裂隙和地表低洼点排泄，地下水排泄条件较好。1.1.2大坝填筑土质量特性大坝填筑土质量不均，从上至下其颗粒为碎石土—砾质粘土，含少量砾的粘土，并含淤泥质、植物根系，不符合心墙土2质量标准，特别是填筑土的防渗标准低，通过现场注水试验测定渗透系数的平均值Kcp=1.089×10-4cm/s，大大低于K≤1×10-5cm/s的标准。另外心墙底未设防渗齿墙，也未对底层填土进行强夯实等特殊处理，留下渗流隐患。在坝后高程1014.65m上下右坝坡各出现近30m2和100条m2的沼泽湿润区。1.2施工完成情况及工程量本工程自2008年11月进场，2009年元月完工。按照设计图纸分别完成高压喷施钻孔1646.8m，高压旋喷1646.8m，帷幕灌浆钻孔1353.4m，段长灌浆579.91m，检查孔12个，进尺182.30m，注水试验171段，检孔压水试验17段，详见表1.4。表1.4桂东转湖水库高喷、帷幕灌浆工程量统...
