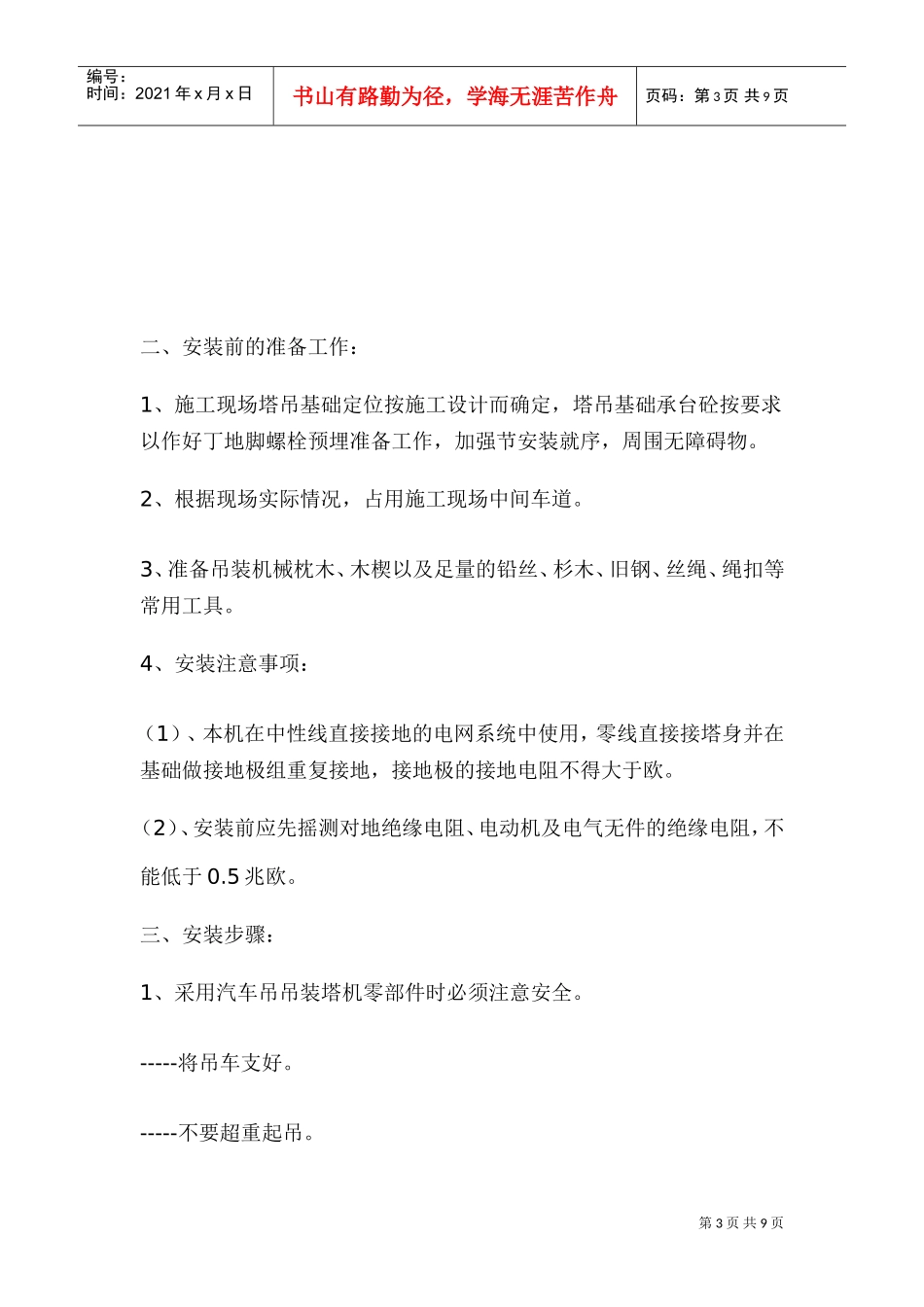

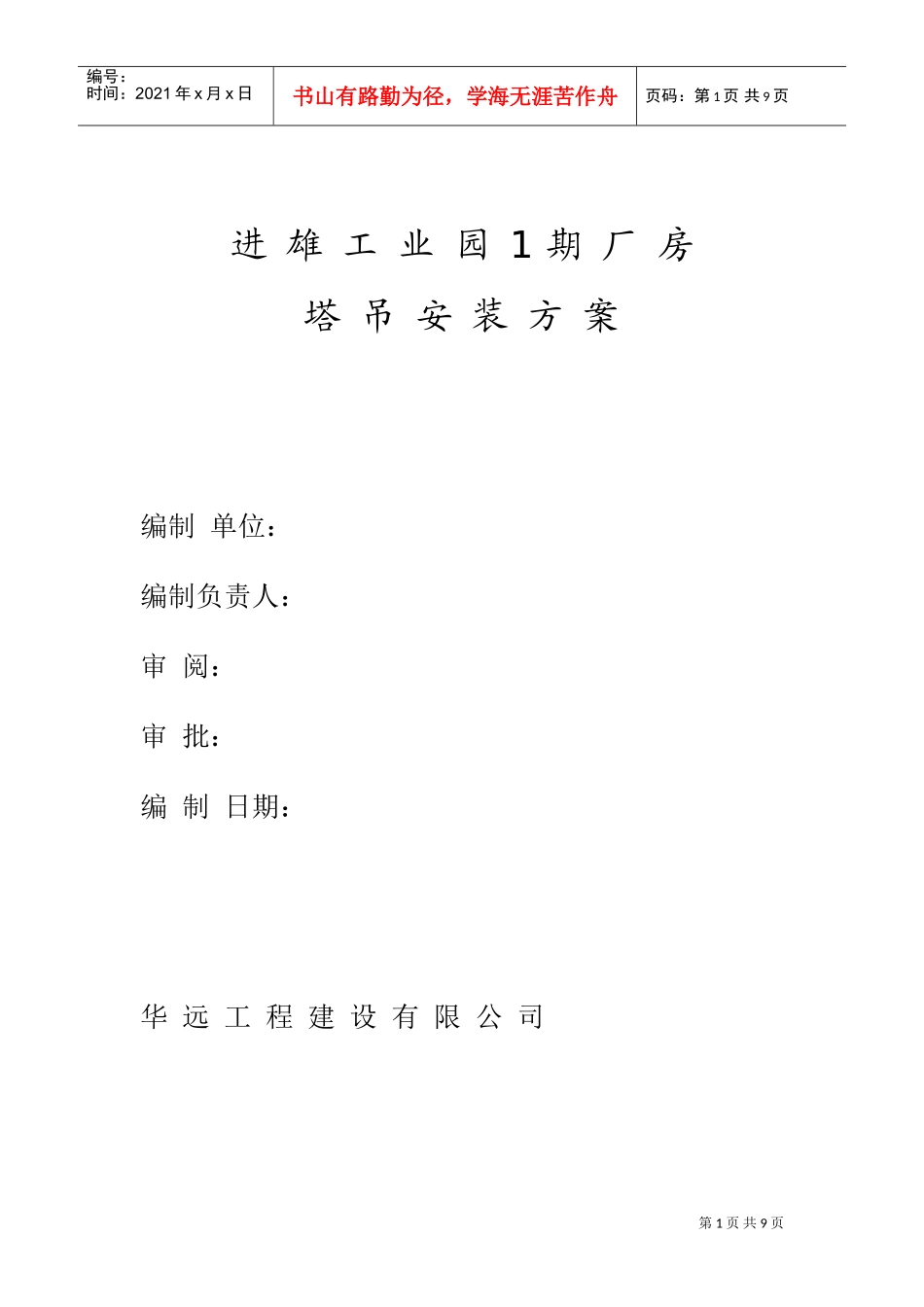

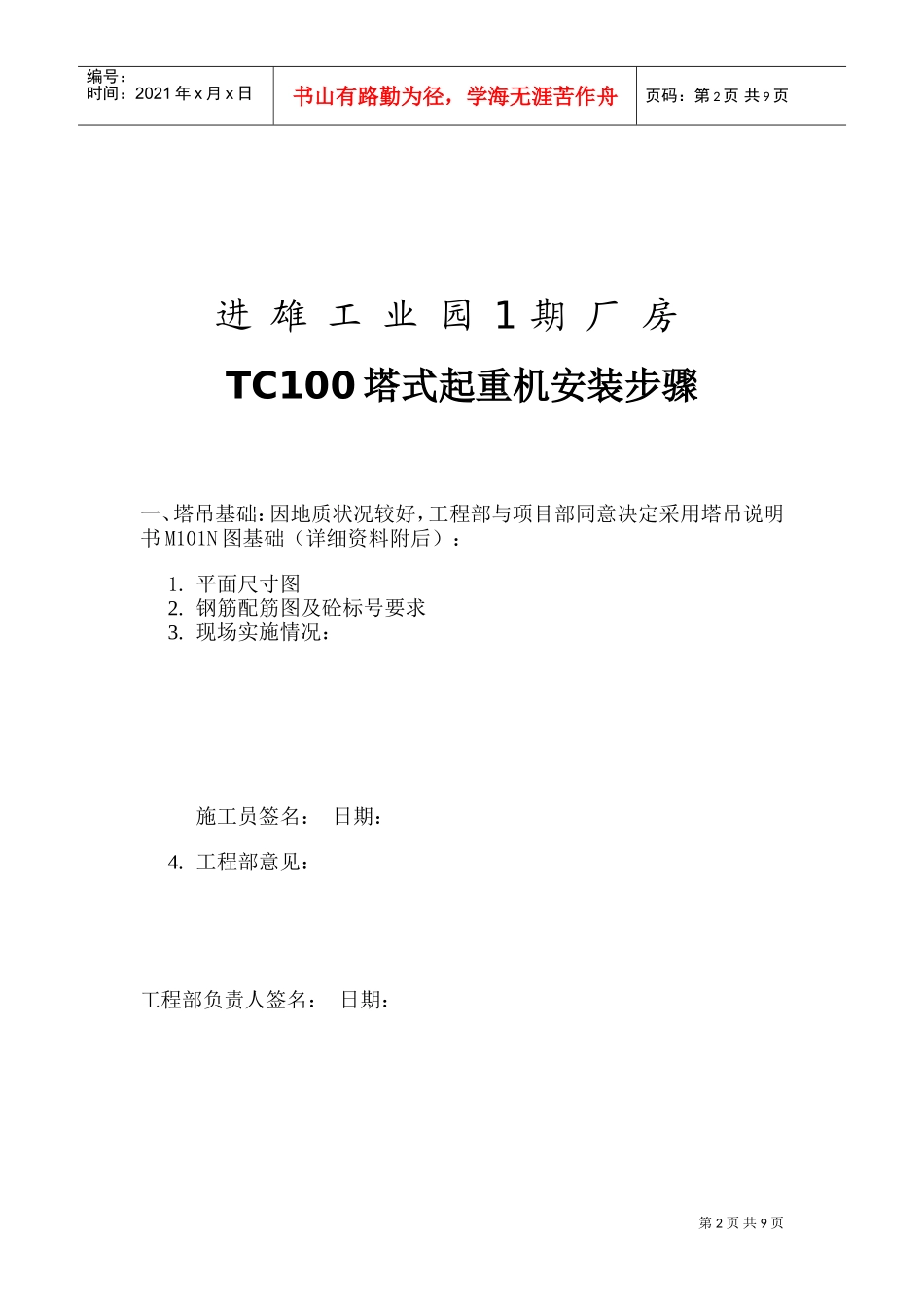

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页进雄工业园1期厂房塔吊安装方案编制单位：编制负责人：审阅：审批：编制日期：华远工程建设有限公司第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页进雄工业园1期厂房TC100塔式起重机安装步骤一、塔吊基础：因地质状况较好，工程部与项目部同意决定采用塔吊说明书M101N图基础（详细资料附后）：1.平面尺寸图2.钢筋配筋图及砼标号要求3.现场实施情况：施工员签名：日期：4.工程部意见：工程部负责人签名：日期：第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页二、安装前的准备工作：1、施工现场塔吊基础定位按施工设计而确定，塔吊基础承台砼按要求以作好丁地脚螺栓预埋准备工作，加强节安装就序，周围无障碍物。2、根据现场实际情况，占用施工现场中间车道。3、准备吊装机械枕木、木楔以及足量的铅丝、杉木、旧钢、丝绳、绳扣等常用工具。4、安装注意事项：（1）、本机在中性线直接接地的电网系统中使用，零线直接接塔身并在基础做接地极组重复接地，接地极的接地电阻不得大于欧。（2）、安装前应先摇测对地绝缘电阻、电动机及电气无件的绝缘电阻，不能低于0.5兆欧。三、安装步骤：1、采用汽车吊吊装塔机零部件时必须注意安全。-----将吊车支好。-----不要超重起吊。第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页-----吊具良好，并根据起吊部件重量选用适当绳长。-----要注意（考率）吊点。2、安装作业必须按说明书安装顺序进行。3、要确实装好，并使用各种保护，安全装置：爬梯、平台、护身柱和安全带等。4、在未安装起重前，绝对禁止起吊载荷。5、在风速超过30公里/小时的情况下，塔机不得顶升。6、顶升操作开始之前，要检查塔顶支座与顶升套架是否已用螺栓连接好。7、要遵守根据起重臂长度放配重块数的规定。8、顶升时必须将起重臂转至顶升套架开口处，（即塔身标准节被引入套架的一侧）。9、起吊或落下塔斯社身标准节时，要尽可能地靠近塔身。10、在顶升过程中，要绝对禁止转动起重臂或开动牵引小车及使用起重吊钩（升或降）。立塔程序：（1）、基础承台预埋M1300×320地脚螺栓及螺栓定位钢板，用水准仪（NA2/NAK2）测量校验水平度，误差±0四个脚在水平线上。第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（2）、加强节及标准节安装：将已经接好的二节塔身节（一节加强节下面，一节标准节上面），加强节与预埋螺柱连接紧固，后用NA2/NAK2水准仪测试两个方向的垂直度，确定误差为±0（方可安装标准节）。（3）、套架安装：先将油缸、顶升横梁装在套架上，再安装好二层平台。检查前活动柜架是否紧固，将已安装好的爬升套架套在加强节及标准节外。（4）、安装迥转支承及旋转塔架：将塔顶，引机室塔身节，引机室迥转支承安装在一起。----塔顶与司机室塔身节用4×1销轴连接。----司机室通过滑道与司机室塔身节相连。----司机室塔身节与迥转支承相连接时，前片用2×2销轴及2×1销连接，后片用2×4螺栓连接。----检查司机室内电气设备是否安装齐全、扶梯、平台是否安装完毕。将安装完毕的整套部件用吊索，在塔尖处准确吊点起吊，安装在套架及标准节上与套架用4×4螺栓连接，与标准节用4×3螺栓连接。（5）、安装平衡臂及拉杆：在地面将平衡臂第一节、第二节、用销轴连接安装好起升机构、电气设备，以及拦杆、平台、在平衡臂头部系一根绳子，以便地面上导引安装平衡臂。第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页----在拦杆上横放置一根方木。----将拉杆安装好，并放置在方木上面。----准确吊点位置起吊平衡臂与塔架用2×1销轴连接，为了便于拉杆的连接，平衡臂要有一定倾斜度。----利用塔顶张紧装置将拉杆提起，使双联拉杆与塔顶相连。----将平衡臂慢慢放下张紧拉杆，松开吊索及张紧装置。----安装起重臂及拉杆。----在塔节附近平整的枕木上拼装臂架各节（慢车道上安装）以定所需长度。----将起重臂...
