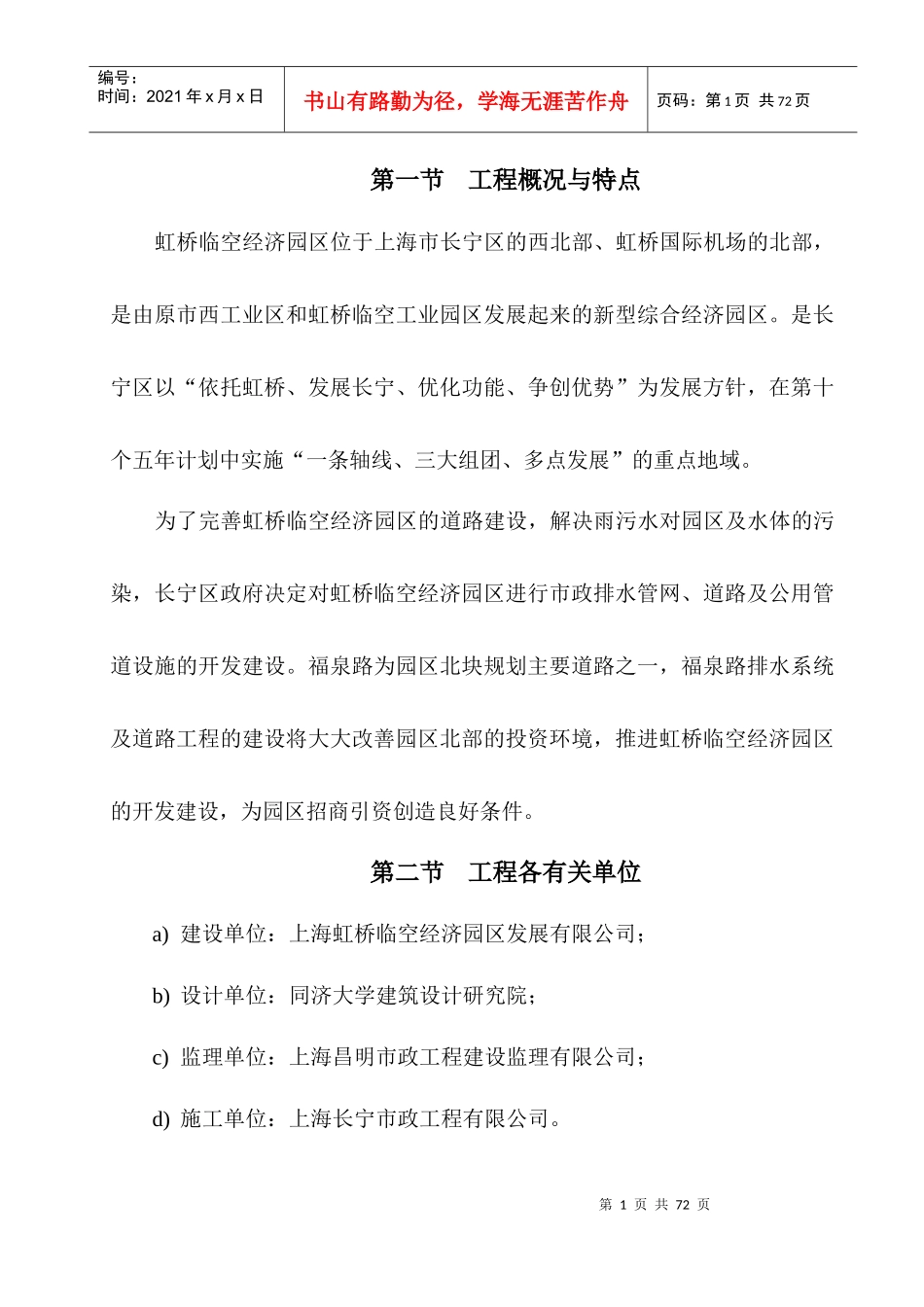

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页第一节工程概况与特点虹桥临空经济园区位于上海市长宁区的西北部、虹桥国际机场的北部，是由原市西工业区和虹桥临空工业园区发展起来的新型综合经济园区。是长宁区以“依托虹桥、发展长宁、优化功能、争创优势”为发展方针，在第十个五年计划中实施“一条轴线、三大组团、多点发展”的重点地域。为了完善虹桥临空经济园区的道路建设，解决雨污水对园区及水体的污染，长宁区政府决定对虹桥临空经济园区进行市政排水管网、道路及公用管道设施的开发建设。福泉路为园区北块规划主要道路之一，福泉路排水系统及道路工程的建设将大大改善园区北部的投资环境，推进虹桥临空经济园区的开发建设，为园区招商引资创造良好条件。第二节工程各有关单位a)建设单位：上海虹桥临空经济园区发展有限公司；b)设计单位：同济大学建筑设计研究院；c)监理单位：上海昌明市政工程建设监理有限公司；d)施工单位：上海长宁市政工程有限公司。第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页福泉路由金钟路至北翟路，起点桩号为0+000，终点桩号为0+319.68，全长米319.68。道路规划红线为20米，中间为14.0的车行道，两边各3.0米的人行道。车行道的结构均为黑色：3cm细粒式沥青砼；6cm粗粒式沥青砼；35cm粉煤灰三渣；15cm砾石砂。人行道均为预制彩色混凝土人行道板（镶嵌式）：5cm彩色人行道板；3cmM10砂浆；10cm水泥混凝土（C20）；10cm砾石砂垫层。施工工期施工单位计划工期：2004年12月10日开工，2005年4月30日竣工。第一章主要施工方案及主要施工方法本章节阐述福泉路的下水道（雨水管、污水管）、道路的主要分部施工方案及主要施工方法。第一节主要工作量1)下水道：项目单位数量第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页Φ800管铺设m246Φ600管铺设m130Φ300UPVC管m2971000×1000窨井座14750×750窨井座10四通交汇井座1雨水进水口座第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页2)道路：项目单位数量15cm砾石砂垫层m2463535cm三渣m246356cm粗粒式沥青砼m244433cm细粒式沥青砼m24443排砌侧平石m639排人行道板m219183）主要遵循的法规性技术文件：a)DBJ08-220-96《市政排水管道工程施工及验收规范》：b)DBJ08-225-97《市政道路工程施工及验收规范》c)DG/TJ08-308-2002《埋地塑料排水管道工程施工技术规范》；d)《上海市排水管道通用图》（９２版）；e)CJJ3-90《市政排水管渠工程质量检验评定标准》；f)CJJ1-90《市政道路工程质量检验评定标准》g)市政工程保证资料，９５表式汇编；h)《市政工程质量等级评定规定》和《市政工程质量等级评定补充规第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页定》；本企业程序文件及其他支持性文件：质量手册、质量管理体系程序文件；其他合适的文件。按照中华人民共和国行业标准CJJ1-90《市政道路工程质量检验评定标准》、CJJ3-90《市政排水管渠工程质量检验评定标准》；上海地方标准DBJ08-220-96《市政排水管道工程施工及验收规范》：、DBJ08-225-97《市政道路工程施工及验收规范》；及上海市市政工程管理局的《市政工程质量保证资料95表式汇编》中的有关规定，本工程分为二个单位工程：1）下水道为一个单位工程。根据施工现场的实际情况及工程竣工资料的编制与建设单位、监理单位协商分部（部位）工程的具体划分。工序划分为沟槽开挖、平基/管座、安管、抹带和接口、沟槽回填、检查井等六个。2）道路为一个单位工程。根据施工现场的实际情况及工程竣工资料的编制与建设单位、监理单位协商分部（部位）工程的具体划分。工序划分为路床、垫层、三渣、粗粒式沥青混凝土面层、侧平石、收水井和支管、人第6页共72页第5页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共72页行道铺设、进口坡、挡土墙等。主要施工方案本工程按照建设单位的工...
