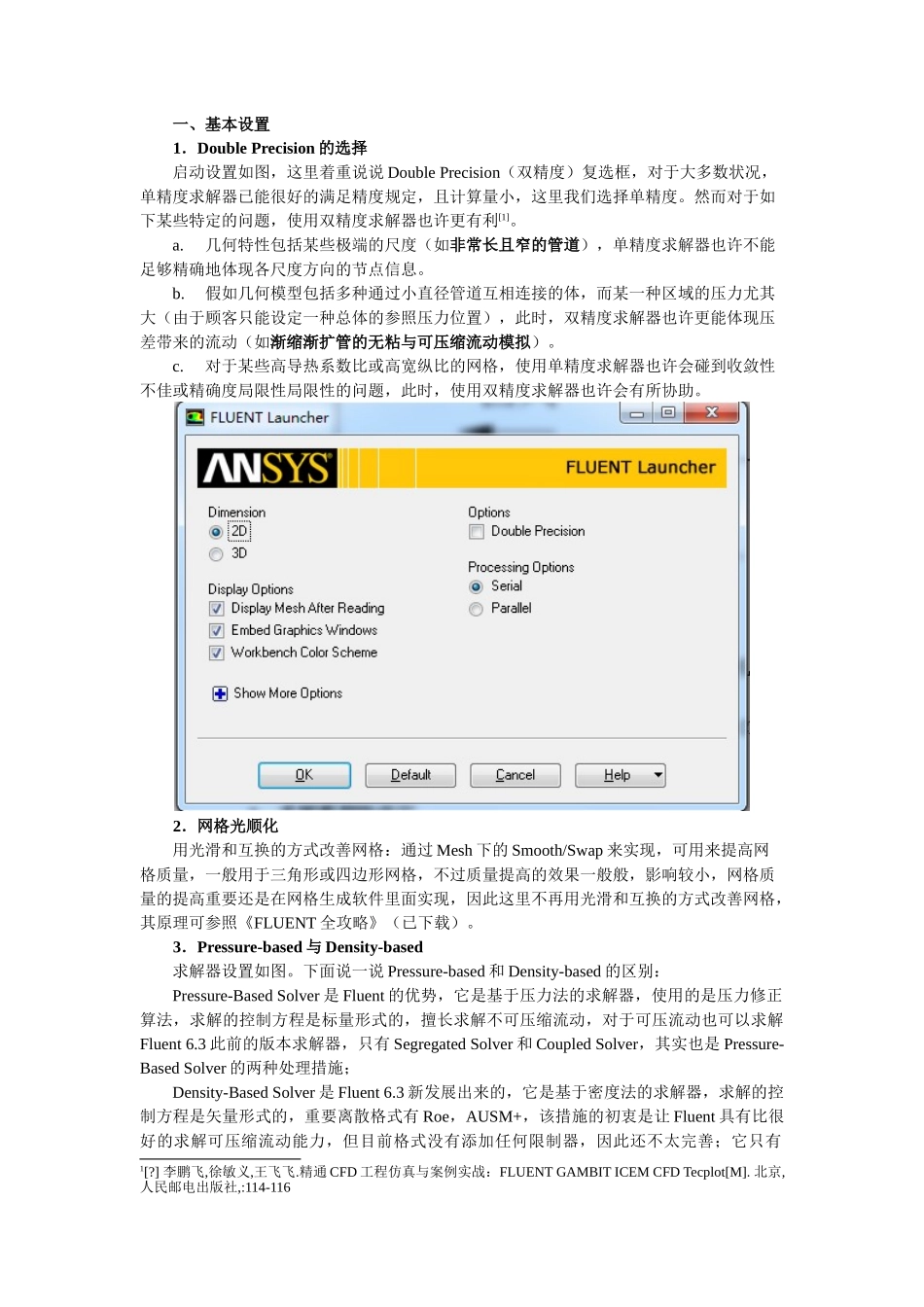

一、基本设置1．DoublePrecision的选择启动设置如图，这里着重说说DoublePrecision（双精度）复选框，对于大多数状况，单精度求解器已能很好的满足精度规定，且计算量小，这里我们选择单精度。然而对于如下某些特定的问题，使用双精度求解器也许更有利[1]。a.几何特性包括某些极端的尺度（如非常长且窄的管道），单精度求解器也许不能足够精确地体现各尺度方向的节点信息。b.假如几何模型包括多种通过小直径管道互相连接的体，而某一种区域的压力尤其大（由于顾客只能设定一种总体的参照压力位置），此时，双精度求解器也许更能体现压差带来的流动（如渐缩渐扩管的无粘与可压缩流动模拟）。c.对于某些高导热系数比或高宽纵比的网格，使用单精度求解器也许会碰到收敛性不佳或精确度局限性局限性的问题，此时，使用双精度求解器也许会有所协助。2．网格光顺化用光滑和互换的方式改善网格：通过Mesh下的Smooth/Swap来实现，可用来提高网格质量，一般用于三角形或四边形网格，不过质量提高的效果一般般，影响较小，网格质量的提高重要还是在网格生成软件里面实现，因此这里不再用光滑和互换的方式改善网格，其原理可参照《FLUENT全攻略》（已下载）。3．Pressure-based与Density-based求解器设置如图。下面说一说Pressure-based和Density-based的区别：Pressure-BasedSolver是Fluent的优势，它是基于压力法的求解器，使用的是压力修正算法，求解的控制方程是标量形式的，擅长求解不可压缩流动，对于可压流动也可以求解Fluent6.3此前的版本求解器，只有SegregatedSolver和CoupledSolver，其实也是Pressure-BasedSolver的两种处理措施；Density-BasedSolver是Fluent6.3新发展出来的，它是基于密度法的求解器，求解的控制方程是矢量形式的，重要离散格式有Roe，AUSM+，该措施的初衷是让Fluent具有比很好的求解可压缩流动能力，但目前格式没有添加任何限制器，因此还不太完善；它只有1[?]李鹏飞,徐敏义,王飞飞.精通CFD工程仿真与案例实战：FLUENTGAMBITICEMCFDTecplot[M].北京,人民邮电出版社,:114-116Coupled的算法；对于低速问题，他们是使用Preconditioning措施来处理，使之也可以计算低速问题。Density-BasedSolver下肯定是没有SIMPLEC，PISO这些选项的，由于这些都是压力修正算法，不会在这种类型的求解器中出现的；一般还是使用Pressure-BasedSolver处理问题。基于压力的求解器合用于求解不可压缩和中等程度的可压缩流体的流动问题。而基于密度的求解器最初用于高速可压缩流动问题的求解。虽然目前两种求解器都合用于各类流动问题的求解（从不可压缩流动到高度可压缩流动），但对于高速可压缩流动而言，使用基于密度的求解器一般能获得比基于压力的求解器更为精确的成果。4．axisymmetric和axisymmetricswirl从字面的意思很好理解axisymmetric和axisymmetricswirl的差异：axisymmetric：是轴对称的意思，也就是有关一种坐标轴对称，2D的axisymmetric问题仍为2D问题。而axisymmetricswirl：是轴对称旋转的意思，就是一种区域有关一条坐标轴回转所产生的区域，这产生的将是一种回转体，是3D的问题。在Fluent中使用这个，是将一种3D的问题简化为2D问题，减少计算量，需要注意的是，在Fluent中，回转轴必须是x轴。5．操作工况参数（OperatingConditions）①操作压力的简介有关参照压力的设定，首先需理解有关压力的某些定义。ANSYSFLUENT中有如下几种压力，即StaticPressure（静压）、DynamicPressure（动压）与TotalPressure（总压）；AbsolutePressure（绝对压力）、RelativePressure（参照压力）与OperatingPressure（操作压力）。这些压力间的关系为，TotalPressure（总压）=StaticPressure（静压）+DynamicPressure（动压）；AbsolutePressure（绝对压力）=OperatingPressure（操作压力）+GaugePressure（表压）。其中，静压、动压和总压是流体力学中有关压力的概念。静压是测量到的压力，动压是有关速度动能的压力，是流动速度能量的体现。而绝对压力、操作压力和表压是FLUENT引入的压力参照量，在ANSYSFLUENT中，所有设定的压力都默认为表压。这是考虑到计算精度的问题。②操作压...
