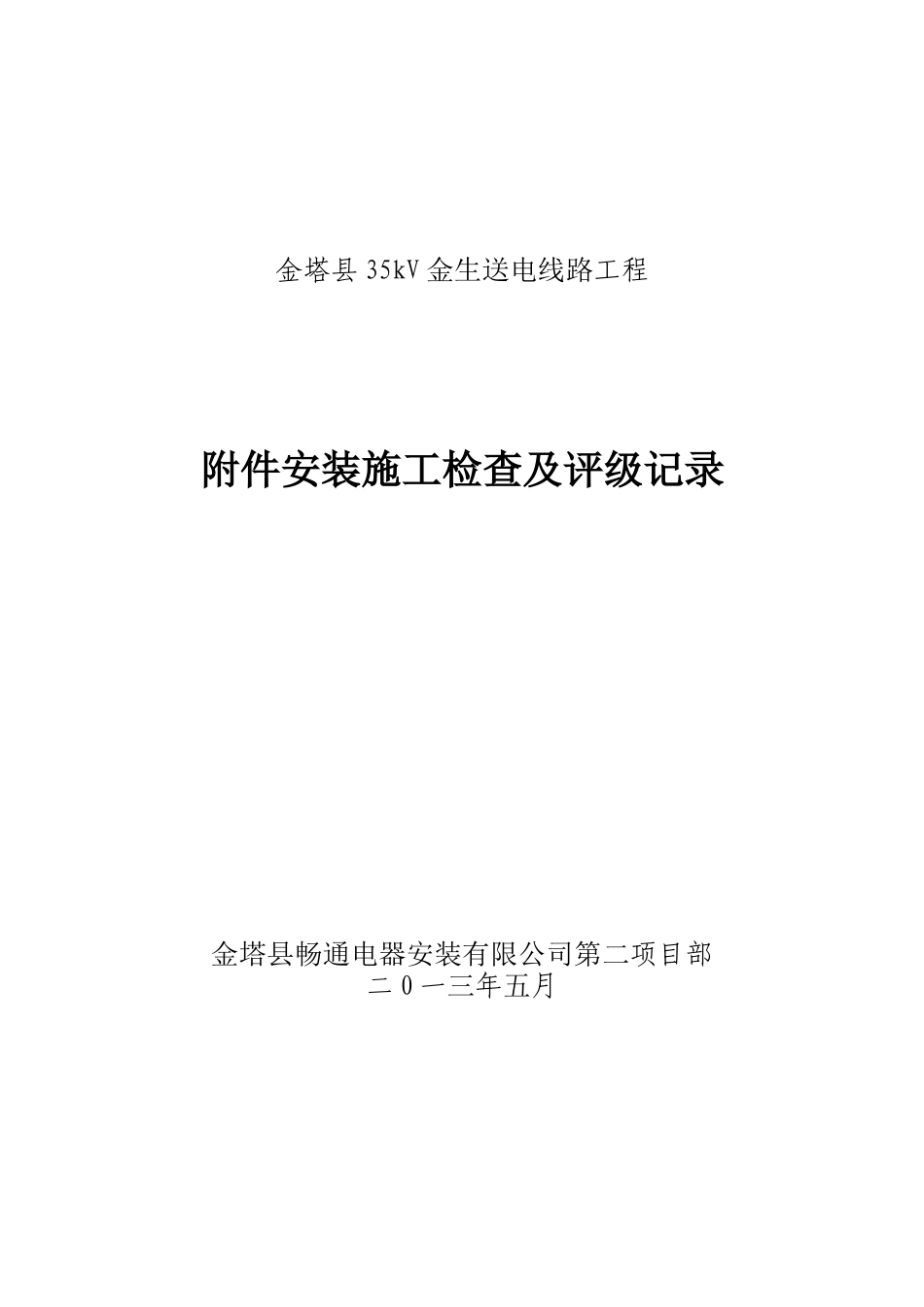

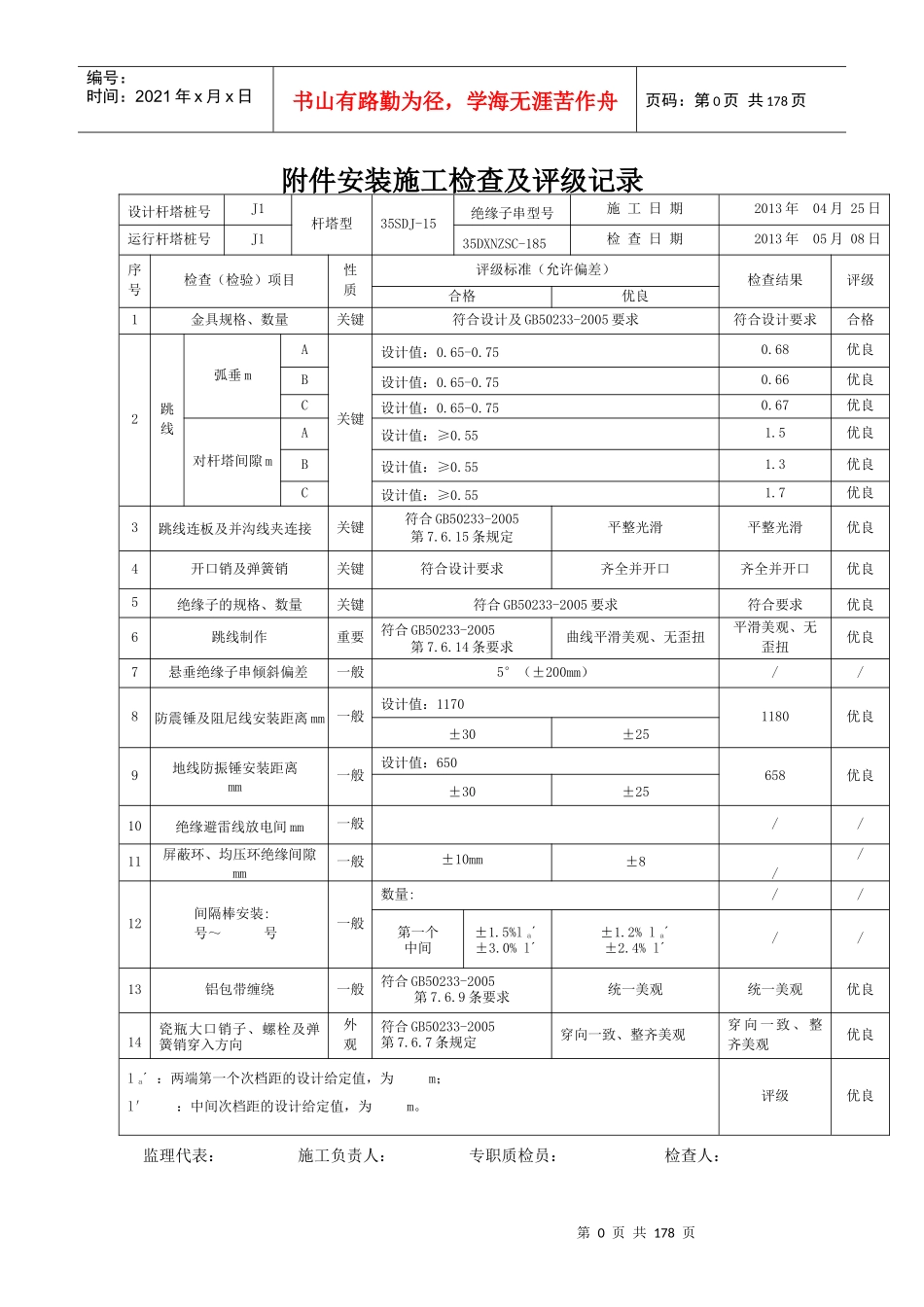

金塔县35kV金生送电线路工程附件安装施工检查及评级记录金塔县畅通电器安装有限公司第二项目部二0一三年五月第0页共178页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共178页附件安装施工检查及评级记录设计杆塔桩号J1杆塔型35SDJ-15绝缘子串型号施工日期2013年04月25日运行杆塔桩号J135DXNZSC-185检查日期2013年05月08日序号检查（检验）项目性质评级标准（允许偏差）检查结果评级合格优良1金具规格、数量关键符合设计及GB50233-2005要求符合设计要求合格2跳线弧垂mA关键设计值：0.65-0.750.68优良B设计值：0.65-0.750.66优良C设计值：0.65-0.750.67优良对杆塔间隙mA设计值：≥0.551.5优良B设计值：≥0.551.3优良C设计值：≥0.551.7优良3跳线连板及并沟线夹连接关键符合GB50233-2005第7.6.15条规定平整光滑平整光滑优良4开口销及弹簧销关键符合设计要求齐全并开口齐全并开口优良5绝缘子的规格、数量关键符合GB50233-2005要求符合要求优良6跳线制作重要符合GB50233-2005第7.6.14条要求曲线平滑美观、无歪扭平滑美观、无歪扭优良7悬垂绝缘子串倾斜偏差一般5°（±200mm）//8防震锤及阻尼线安装距离mm一般设计值：11701180优良±30±259地线防振锤安装距离mm一般设计值：650658优良±30±2510绝缘避雷线放电间mm一般//11屏蔽环、均压环绝缘间隙mm一般±10mm±8//12间隔棒安装:号～号一般数量://第一个中间±1.5%la´±3.0%l´±1.2%la´±2.4%l´//13铝包带缠绕一般符合GB50233-2005第7.6.9条要求统一美观统一美观优良14瓷瓶大口销子、螺栓及弹簧销穿入方向外观符合GB50233-2005第7.6.7条规定穿向一致、整齐美观穿向一致、整齐美观优良la´：两端第一个次档距的设计给定值，为m；l′：中间次档距的设计给定值，为m。评级优良监理代表：施工负责人：专职质检员：检查人：第1页共178页第0页共178页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共178页附件安装施工检查及评级记录设计杆塔桩号J2杆塔型7711-18绝缘子串型号施工日期2013年04月25日运行杆塔桩号J235DXNZSC-185检查日期2013年05月08日序号检查（检验）项目性质评级标准（允许偏差）检查结果评级合格优良1金具规格、数量关键符合设计及GB50233-2005要求符合设计要求合格2跳线弧垂mA关键设计值：0.65-0.750.67合格B设计值：0.65-0.750.66合格C设计值：0.65-0.750.74合格对杆塔间隙mA设计值：≥0.551.4合格B设计值：≥0.551.3合格C设计值：≥0.551.7合格3跳线连板及并沟线夹连接关键符合GB50233-2005第7.6.15条规定平整光滑平整光滑优良4开口销及弹簧销关键符合设计要求齐全并开口齐全并开口优良5绝缘子的规格、数量关键符合GB50233-2005要求符合要求优良6跳线制作重要符合GB50233-2005第7.6.14条要求曲线平滑美观、无歪扭平滑美观、无歪扭优良7悬垂绝缘子串倾斜偏差一般5°（±200mm）//8防震锤及阻尼线安装距离mm一般设计值：12601266优良±30±259地线防振锤安装距离mm一般设计值：660658优良±30±2510绝缘避雷线放电间mm一般//11屏蔽环、均压环绝缘间隙mm一般±10mm±8//12间隔棒安装:号～号一般数量://第一个中间±1.5%la´±3.0%l´±1.2%la´±2.4%l´//13铝包带缠绕一般符合GB50233-2005第7.6.9条要求统一美观统一美观优良14瓷瓶大口销子、螺栓及弹簧销穿入方向外观符合GB50233-2005第7.6.7条规定穿向一致、整齐美观穿向一致、整齐美观优良la´：两端第一个次档距的设计给定值，为m；l′：中间次档距的设计给定值，为m。评级优良第2页共178页第1页共178页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共178页监理代表：施工负责人：专职质检员：检查人：附件安装施工检查及评级记录设计杆塔桩号J3杆塔型7714-12绝缘子串型号施工日期2013年04月25日运行杆塔桩号J335DXNZSC-185检查日期2013年05月08日序号检查（检验）项目性质评级标准（允许偏差）检查结果评级合格优良1金具规格、数量关键符合设计及GB50233-2005要求符合设计要求合格2跳线弧垂mA关键设计值：0.75-0.850.78合格B设计值：0.75-0.850.77合格C设计值：0.75-0.850.83合格对杆塔间隙mA...
