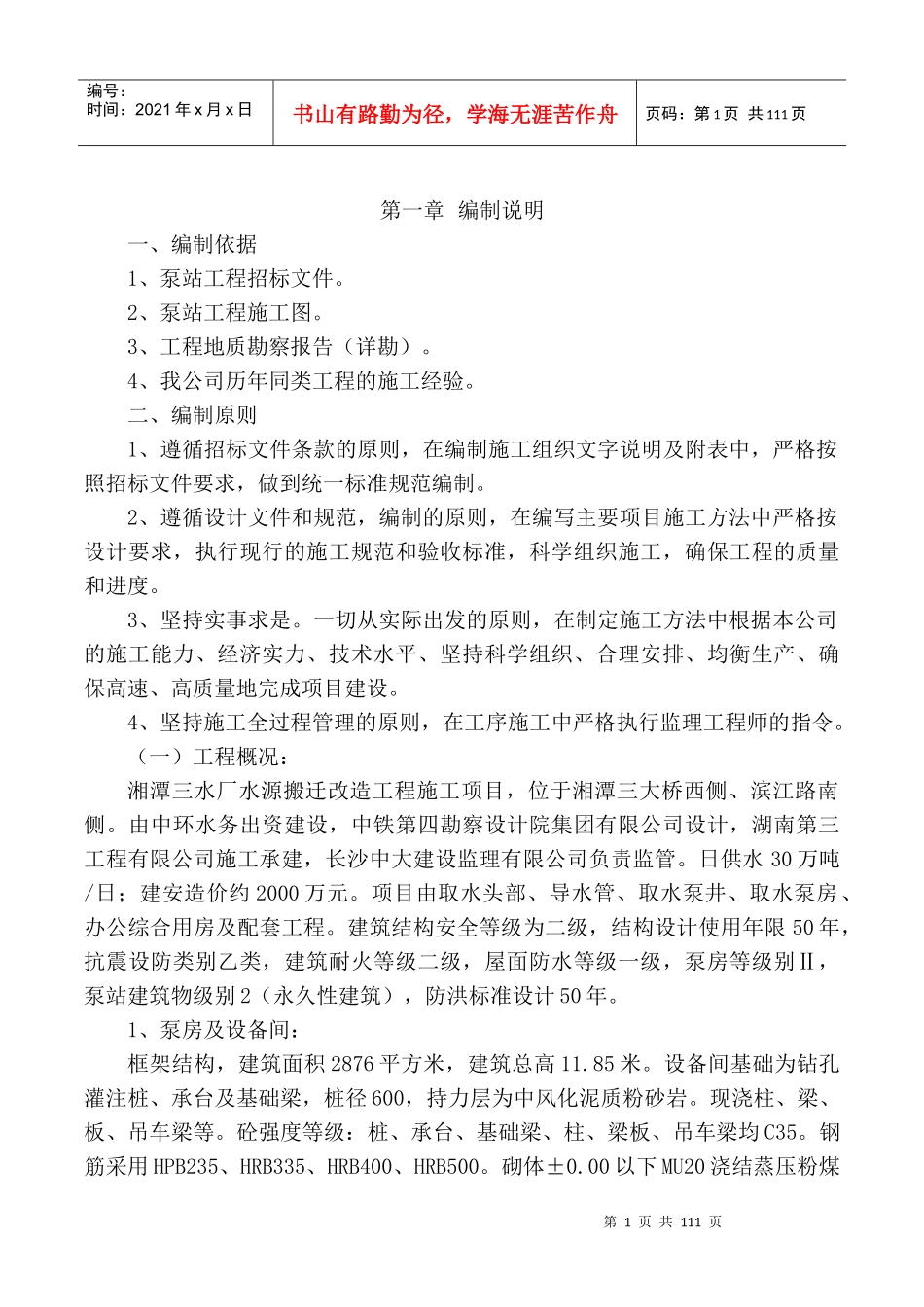

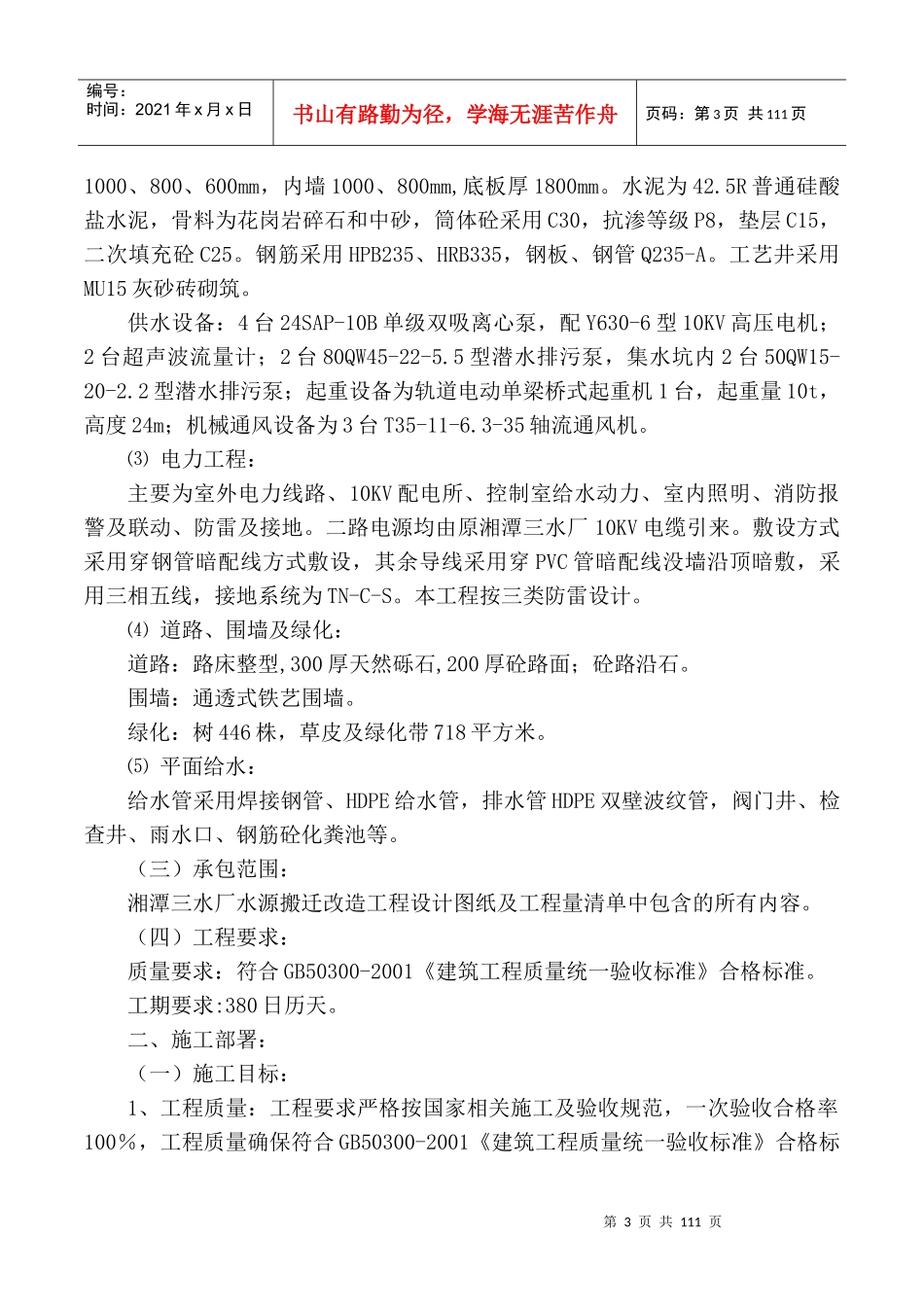

第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共111页第一章编制说明一、编制依据1、泵站工程招标文件。2、泵站工程施工图。3、工程地质勘察报告（详勘）。4、我公司历年同类工程的施工经验。二、编制原则1、遵循招标文件条款的原则，在编制施工组织文字说明及附表中，严格按照招标文件要求，做到统一标准规范编制。2、遵循设计文件和规范，编制的原则，在编写主要项目施工方法中严格按设计要求，执行现行的施工规范和验收标准，科学组织施工，确保工程的质量和进度。3、坚持实事求是。一切从实际出发的原则，在制定施工方法中根据本公司的施工能力、经济实力、技术水平、坚持科学组织、合理安排、均衡生产、确保高速、高质量地完成项目建设。4、坚持施工全过程管理的原则，在工序施工中严格执行监理工程师的指令。（一）工程概况：湘潭三水厂水源搬迁改造工程施工项目，位于湘潭三大桥西侧、滨江路南侧。由中环水务出资建设，中铁第四勘察设计院集团有限公司设计，湖南第三工程有限公司施工承建，长沙中大建设监理有限公司负责监管。日供水30万吨/日；建安造价约2000万元。项目由取水头部、导水管、取水泵井、取水泵房、办公综合用房及配套工程。建筑结构安全等级为二级，结构设计使用年限50年，抗震设防类别乙类，建筑耐火等级二级，屋面防水等级一级，泵房等级别Ⅱ，泵站建筑物级别2（永久性建筑），防洪标准设计50年。1、泵房及设备间：框架结构，建筑面积2876平方米，建筑总高11.85米。设备间基础为钻孔灌注桩、承台及基础梁，桩径600，持力层为中风化泥质粉砂岩。现浇柱、梁、板、吊车梁等。砼强度等级：桩、承台、基础梁、柱、梁板、吊车梁均C35。钢筋采用HPB235、HRB335、HRB400、HRB500。砌体±0.00以下MU20浇结蒸压粉煤第2页共111页第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共111页灰砖，±0.00以上采用A3.5B06蒸压加气砼砌块。地面采用地面砖，内墙为涂料、瓷砖，顶棚为涂料，外墙采用粘贴石材。门窗为塑钢窗，木门。屋面防水：250厚种植土锯木、蛭石等轻质、松散材料;过滤层:土工布;排水:20高凹凸排水板;20厚1：3水泥砂浆保护层；过滤层:土工布;3+3厚双层SBS改性沥青耐根穿刺防水卷材；1.5厚聚合物水泥防水涂料；20厚1:3水泥砂浆找平；最薄处30厚LC5.0轻集料混凝土2%找坡层；30厚聚笨乙烯泡沫塑料板保湿层。2、办公综合用房：二层框架结构，建筑面积409平方米，建筑总高6.9米。基础为钻孔灌注桩、承台及基础梁，桩径600，持力层为中风化泥质粉砂岩。现浇柱、梁、板等。砼强度等级：桩、承台、基础梁、柱、梁板均C30。钢筋采用HPB235、HRB335、HRB400、HRB500。砌体±0.00以下MU20烧结蒸压粉煤灰砖，±0.00以上采用A3.5B06蒸压加气砼砌块。地面采用地面砖，内墙为涂料、瓷砖，顶棚为涂料、轻钢龙骨铝扣板和石膏板吊顶，外墙采用干挂石材。门窗为塑钢金窗，木门。屋面防水与泵房及设备间相同。建筑节能：外墙及屋面采用30厚聚苯乙烯泡沫塑料板。3、取水源：⑴取水头：为菱型箱式，钢筋砼结构，外形尺寸9×2.5×4.4m，分成二格，侧面设钢制格栅进水，采用上、下二层进水格栅设计，取水头部采用岸上预制整体浮运沉箱施工法。取水头砼为C30，填充砼C20。导水管：设2条DN1200导水管，每条导水管长253m，间距3.6米，管材为焊接钢管，壁厚16mm，导水管前段采用机械顶管施工工艺，单管长238m，利用取水泵井做顶管工作井直接将导水管顶入江中，再从江中吊起取水头部。顶管末端与取水头部的连接段采用浮拖沉管施工法，单管长15m，在水下一端用卡箍连接前段导水管，一端用法兰连接取水头部处预留的导水管。⑵取水泵井：为集水井与水泵间合建形式，为内直径D=20m的圆型钢筋砼沉井结构，内底标高20.40m，室外设计地面标高37.0m，井深16.9m集水井设2格，用阀门连通；集水井底设自来水喷头搅动底部积泥，23.2m米钢格板平台,外筒体墙厚第3页共111页第2页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共111页1000、800、600mm，内墙1000、800mm,底板厚1800mm。水泥为42.5R普通硅...
