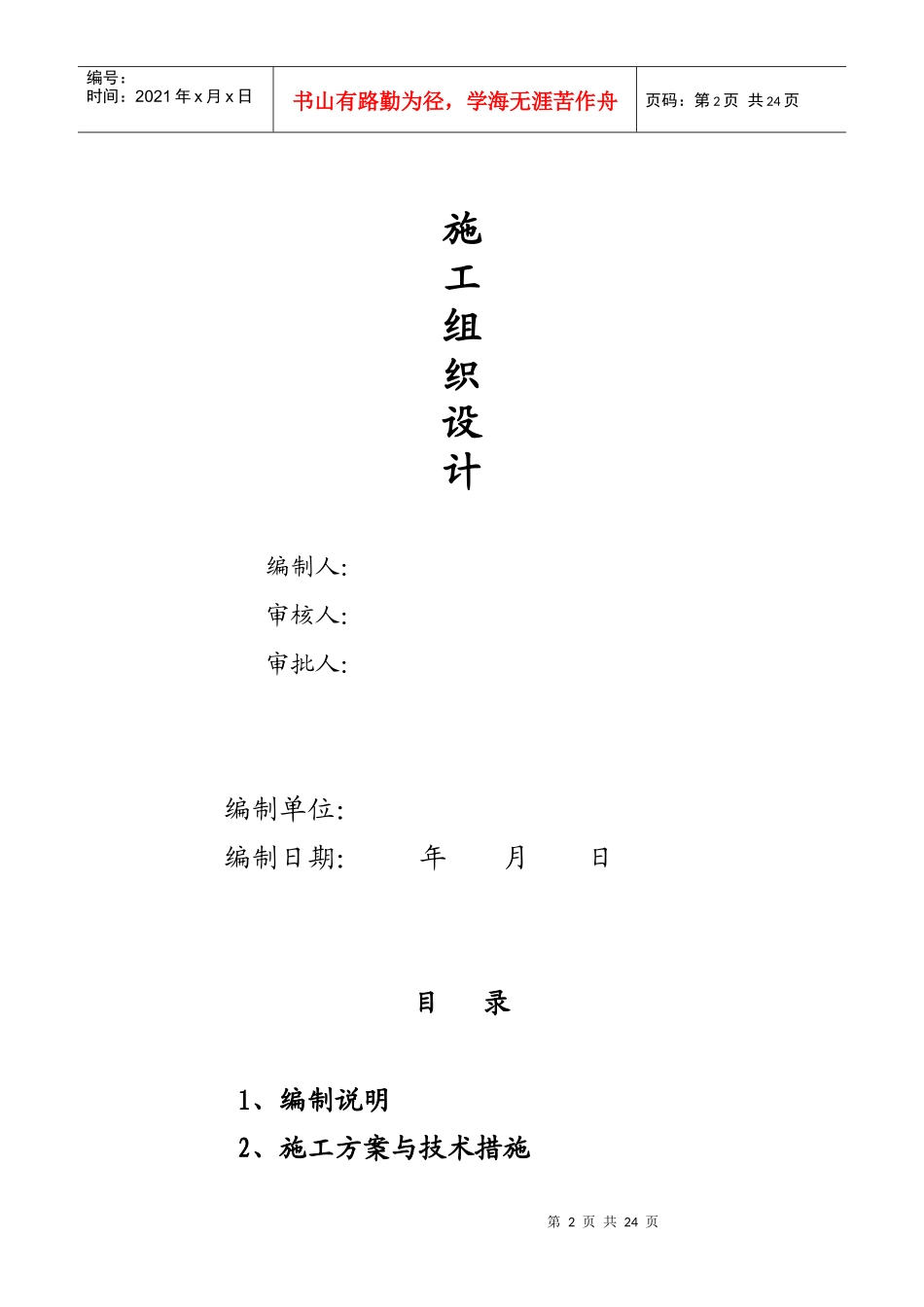

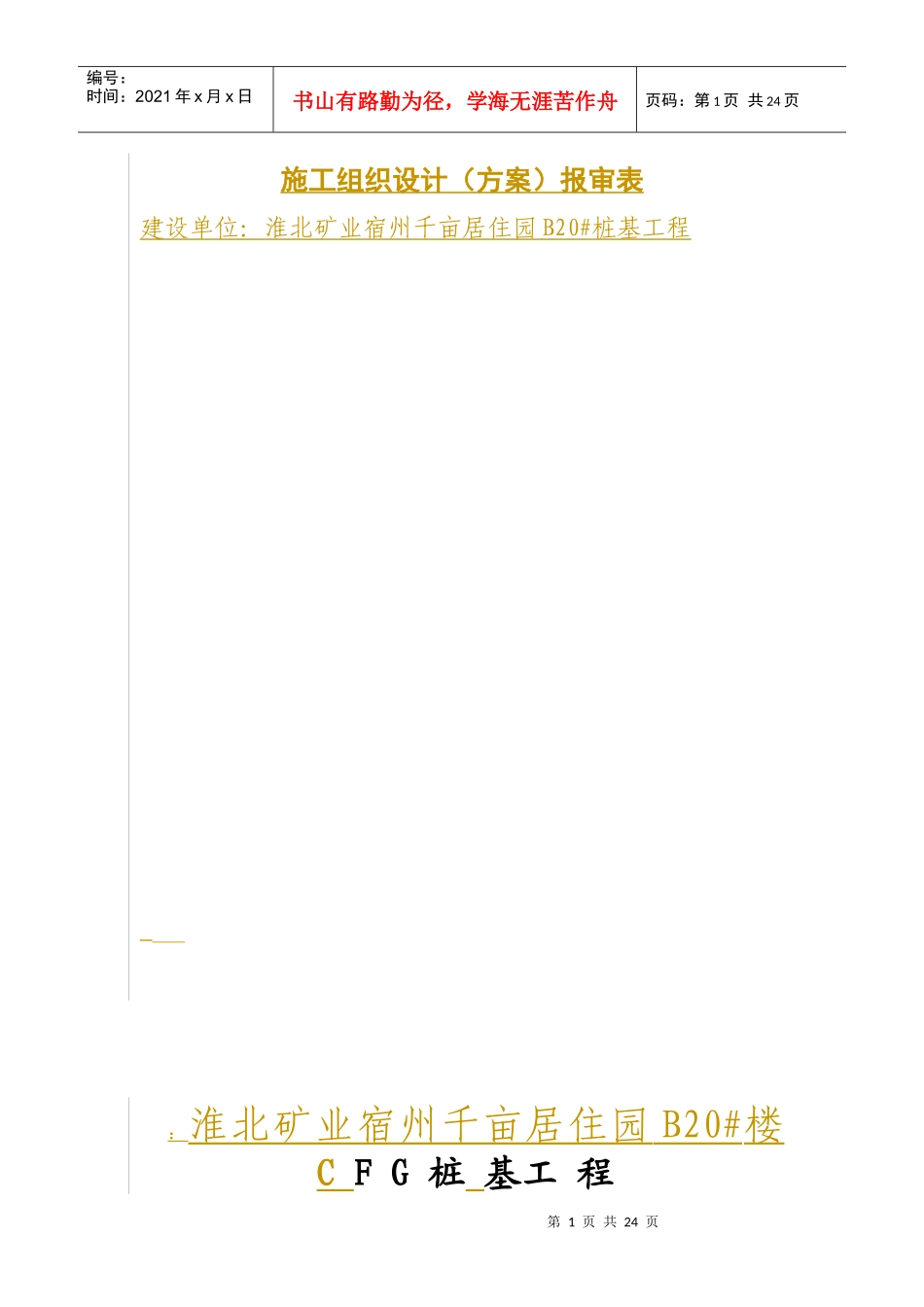

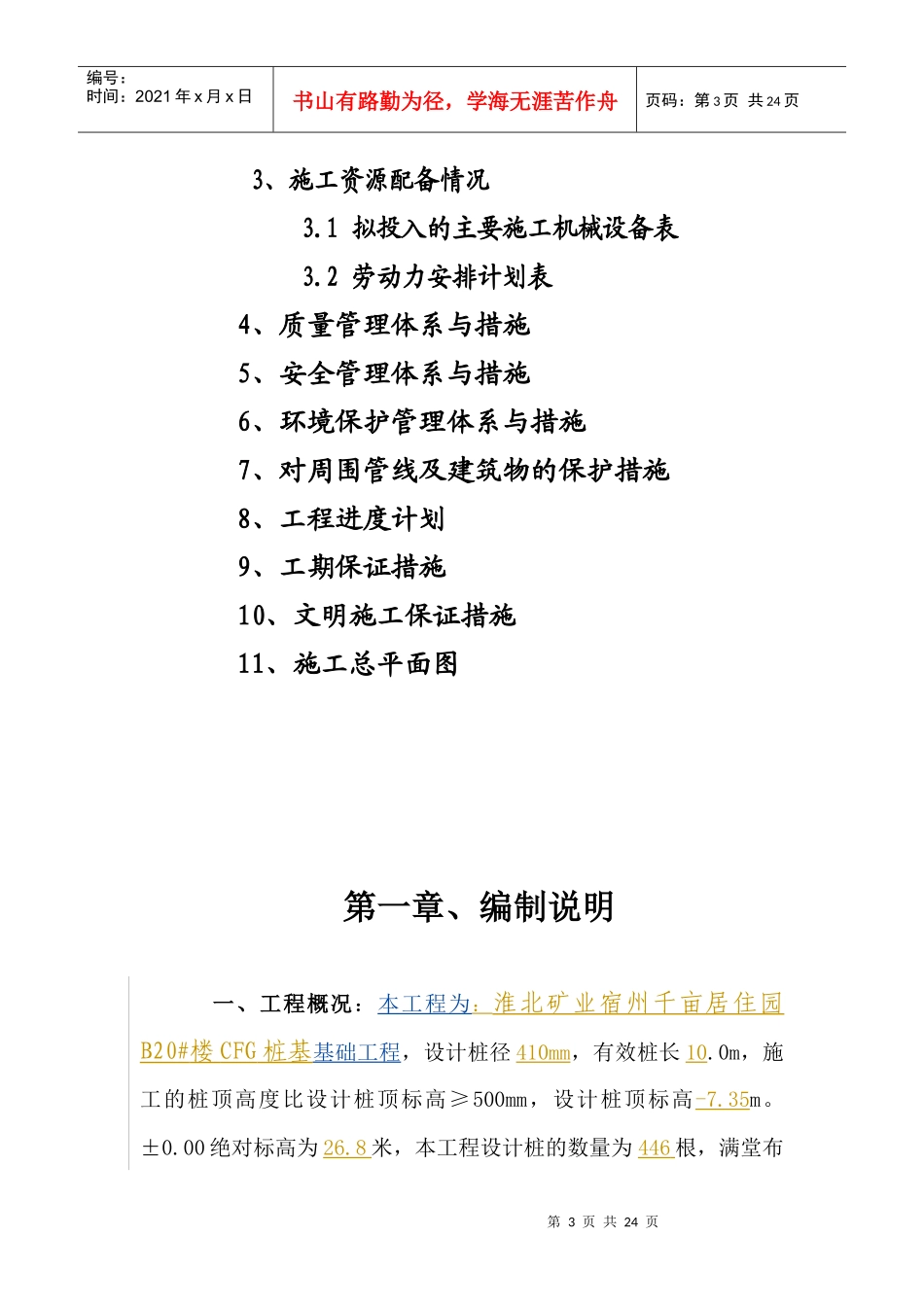

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页施工组织设计（方案）报审表建设单位：淮北矿业宿州千亩居住园B20#桩基工程：淮北矿业宿州千亩居住园B20#楼CFG桩基工程第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页施工组织设计编制人：审核人：审批人：编制单位：编制日期：年月日目录1、编制说明2、施工方案与技术措施第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页3、施工资源配备情况3.1拟投入的主要施工机械设备表3.2劳动力安排计划表4、质量管理体系与措施5、安全管理体系与措施6、环境保护管理体系与措施7、对周围管线及建筑物的保护措施8、工程进度计划9、工期保证措施10、文明施工保证措施11、施工总平面图第一章、编制说明一、工程概况：本工程为：淮北矿业宿州千亩居住园B20#楼CFG桩基基础工程，设计桩径410mm，有效桩长10.0m，施工的桩顶高度比设计桩顶标高≥500mm，设计桩顶标高-7.35m。±0.00绝对标高为26.8米，本工程设计桩的数量为446根，满堂布第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页置桩间距双向1500mm（横）×1550mm（纵），本工程CFG桩加固后的复合地基承载力特征值为fsK430KPa，桩体混合材料试块抗压强度等级C20.二、编制依据：1、本工程施工图纸2、我公司的技术、机械设备装备情况及管理制度3、国家和行业现行的施工验收规范和质量检验评定标准1）、《建筑地基基础工程施工质量验收规范》GBJ50202-2002；2）、《建筑地基处理技术规范》JGJ79-2002；3）、《混凝土强度检验评定标准》GBJ107-2002；4）、《混凝土质量控制标准》GBJ5064-2002；5）、《建筑地基与基础设计规范》第二章、施工方案与技术措施一、施工方案：本工程采用长螺旋钻孔，管内泵压混合料成桩施工，钻至桩底设计深度后，应准确掌握提拔钻杆速度，边提钻边泵压送混凝土至设计桩顶上不少于500毫米停泵，提出长螺旋钻。一)、施工准备：根据设计文件，按桩间距布置准确测放桩位，将打桩机及其配套机具运至施工现场安装架完好。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页二)、施工方案1、CFG桩的施工，应按设计要求和现场条件选用相应施工工艺，并应按照国家现行有关规范执行：2、长螺旋钻孔、管内泵压混合料成桩施工除应执行国家现行有关规范外，尚应符合下列要求：(1)施工时管内泵压混合料成桩施工的塌落度以为180-240mm，成桩后桩顶浮浆厚度不宜超过500mm;(2)长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应同拔管速度相配合，以保证管内有一定高度的混合料，遇到饱和砂土或饱和粉土层，不得停泵待料。(3)施工桩顶标高应高出设计桩顶标高不少于500㎜，高出长度应根据桩距、布桩形式、现场地质条件和成桩顺序等综合确定，一般不应小于0.5m.(4)成桩过程中，抽样做混合料试块，每台机械一天应做一组(3块)试块（边长为150mm的立方体），标准养护28d,测定其抗压强度；3、复合地基的基坑可采用人工或机械、人工联合开挖。机械、人工联合开挖时，予留人工开挖厚度应由现场开挖确定，实际机械操作不得造成桩的断裂，不得扰动原土。4、施工中桩长允许偏差为100mm,桩径允许偏差为20mm,第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页垂直度允许偏差为1%.对满堂布桩基础，桩位允许偏差为0.5倍桩径；对条形基础，垂直于轴线方向的桩位允许偏差为0.25倍桩径，顺轴线方向的桩位允许偏差为0.3倍桩径，对单排布桩桩位允许偏差不得大于60mm。二、质量检验1、复合地基检测应在桩体强度满足试验荷载条件时进行，一般宜在施工结束后混凝土令期满28天后检测。2、复合地基承载力宜用单桩或多桩复合地基载荷试验确定，复合地基载荷试验方法宜符合本规范附录A的规定，试验数量不应少于3个试验点或按图纸设计要求执行。3、对高层建筑，可抽取总桩数的10%进...
