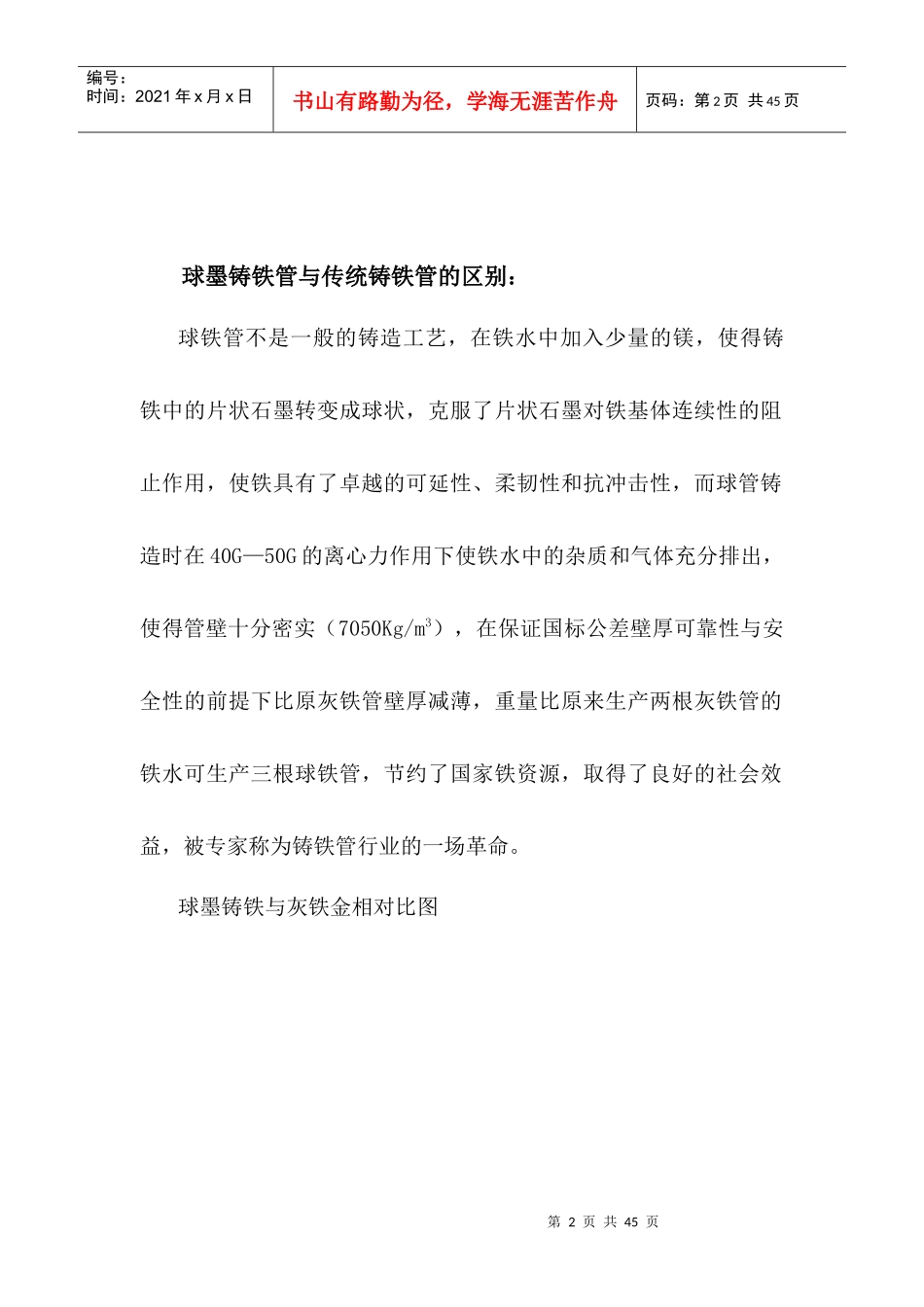

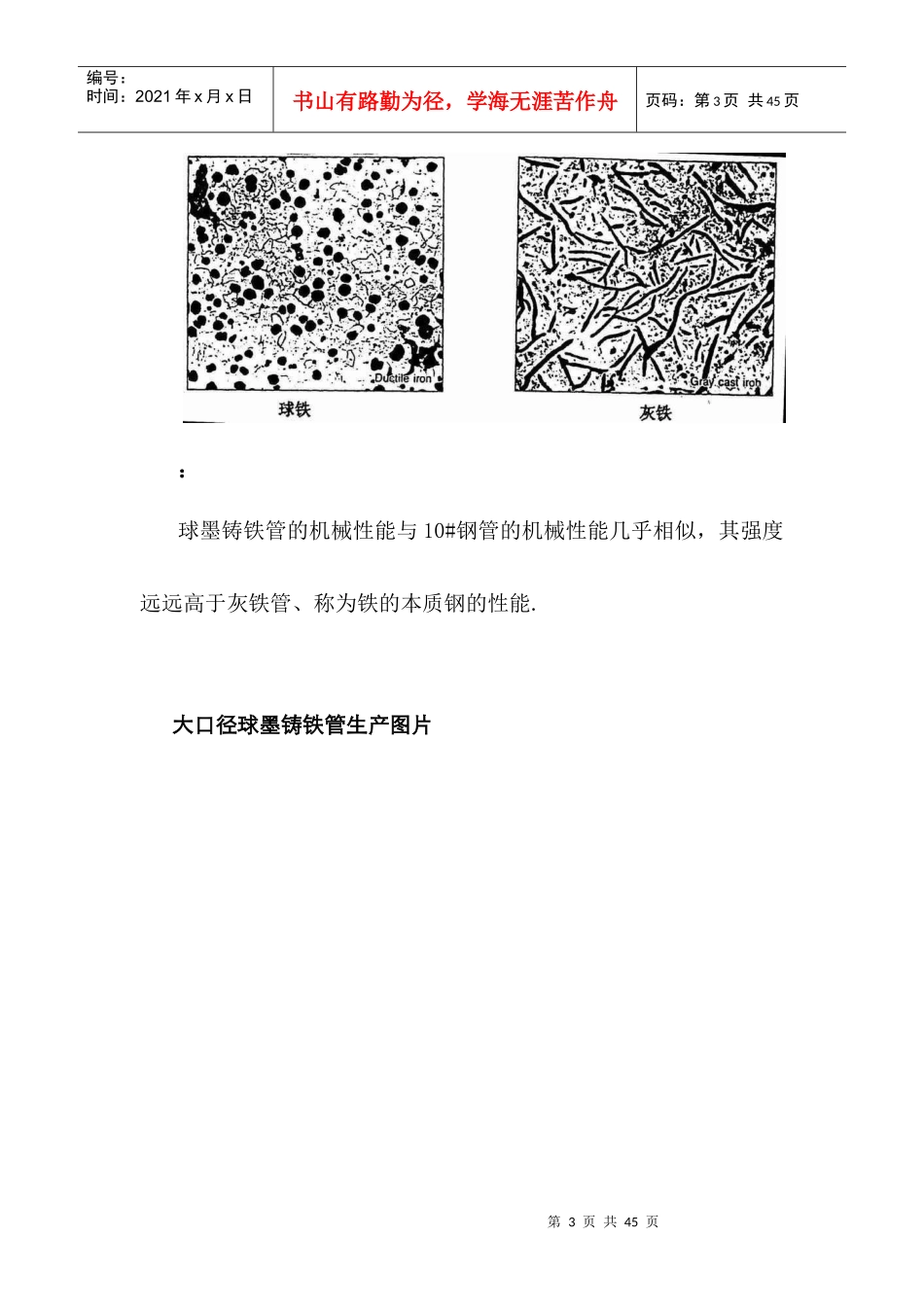

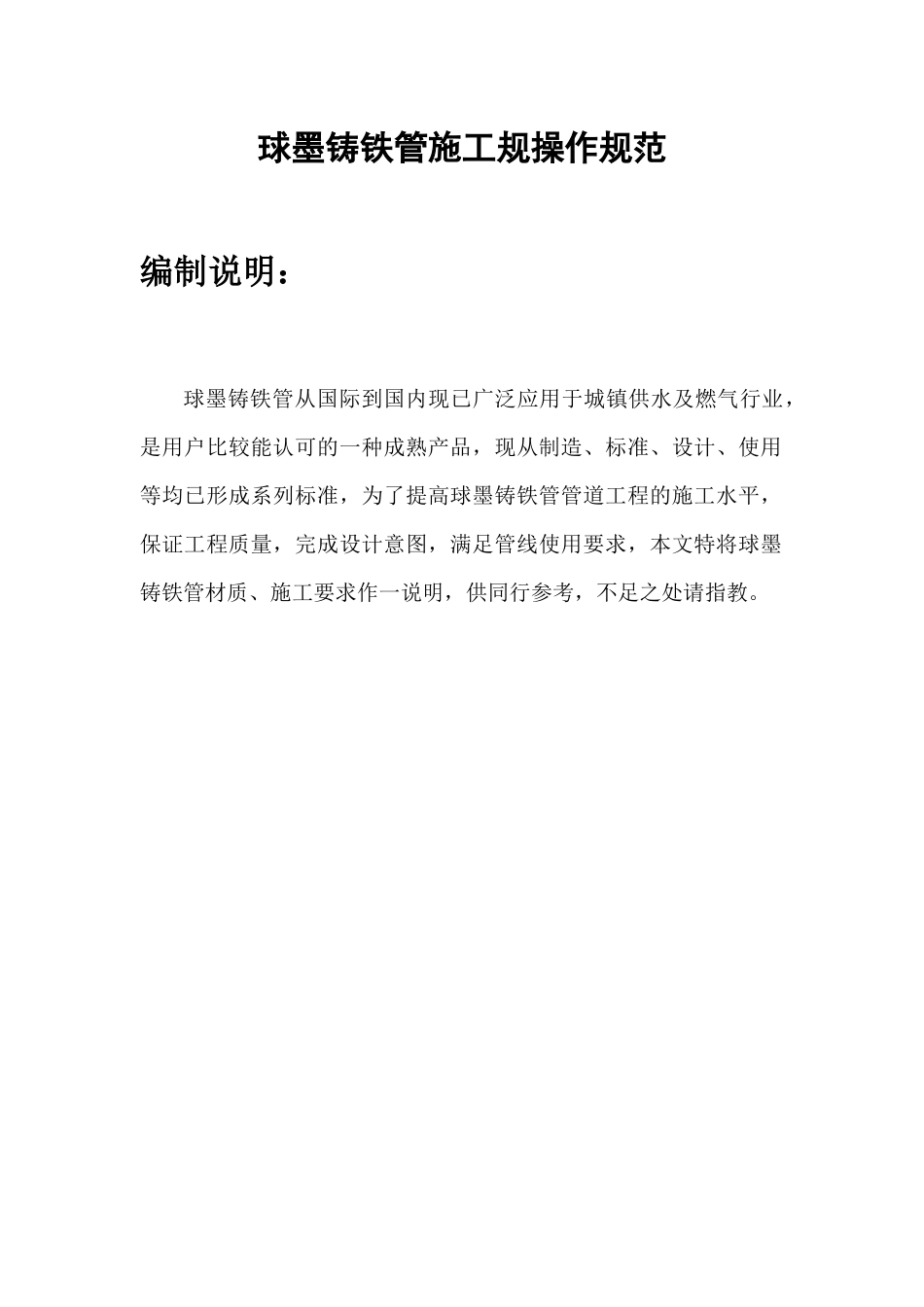

球墨铸铁管施工规操作规范编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。球墨铸铁与灰铁金相对比图第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页：球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能.大口径球墨铸铁管生产图片第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商；3）开挖前按设计管线的走向放中心线，打标记木桩；4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备；6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33，见表一第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页注：（1）埋深度北方地区应大于在当地冻土层以下；（2）快速道、重载车辆较多的埋深管子地方，按设计管道内压及外压的1.5-2倍安全系数考虑深度，但绝对不能小于⒈2米埋深度；（3）h’为砂垫层厚度；表一（T型管数据）口径A(mm)B(mm)H(mm)h’(mm)80760500120020010080055012002001508505801200200200880600120020025089060012002003009006001200200350101070012002004001150800120020045013009001200200500147011001200200600173013001200200700180013501200200800185013801200200100019281450120020012002000150013002001400206015501400200第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页土质良好地方机械接口管沟：表二：机械接口管沟数据口径（MM）直管（CM）接头（CM）K型T型K型ABhHA’B’CL160021027215031026032050100180023029315033028034050100200025032015035030037050100220027034215037032039050100240029036815039034042050100260031039215041041044050100松土或其它不稳定土层大于2米深采用撑板支撑，开始支撑的开挖管沟深度不得超过1.0m，挖深与支撑交替进行，每次交替的深第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页度为0.4—0.8m；表三：地质不佳处管沟数据口径（MM）直管（CM）接头（CM）K型T型K型AEhHCL10002005512022012002205513025014002405514028016002705515031550100180029055150335501002000310551...
