钢结构施工组织设计2983580775VIP专享VIP免费

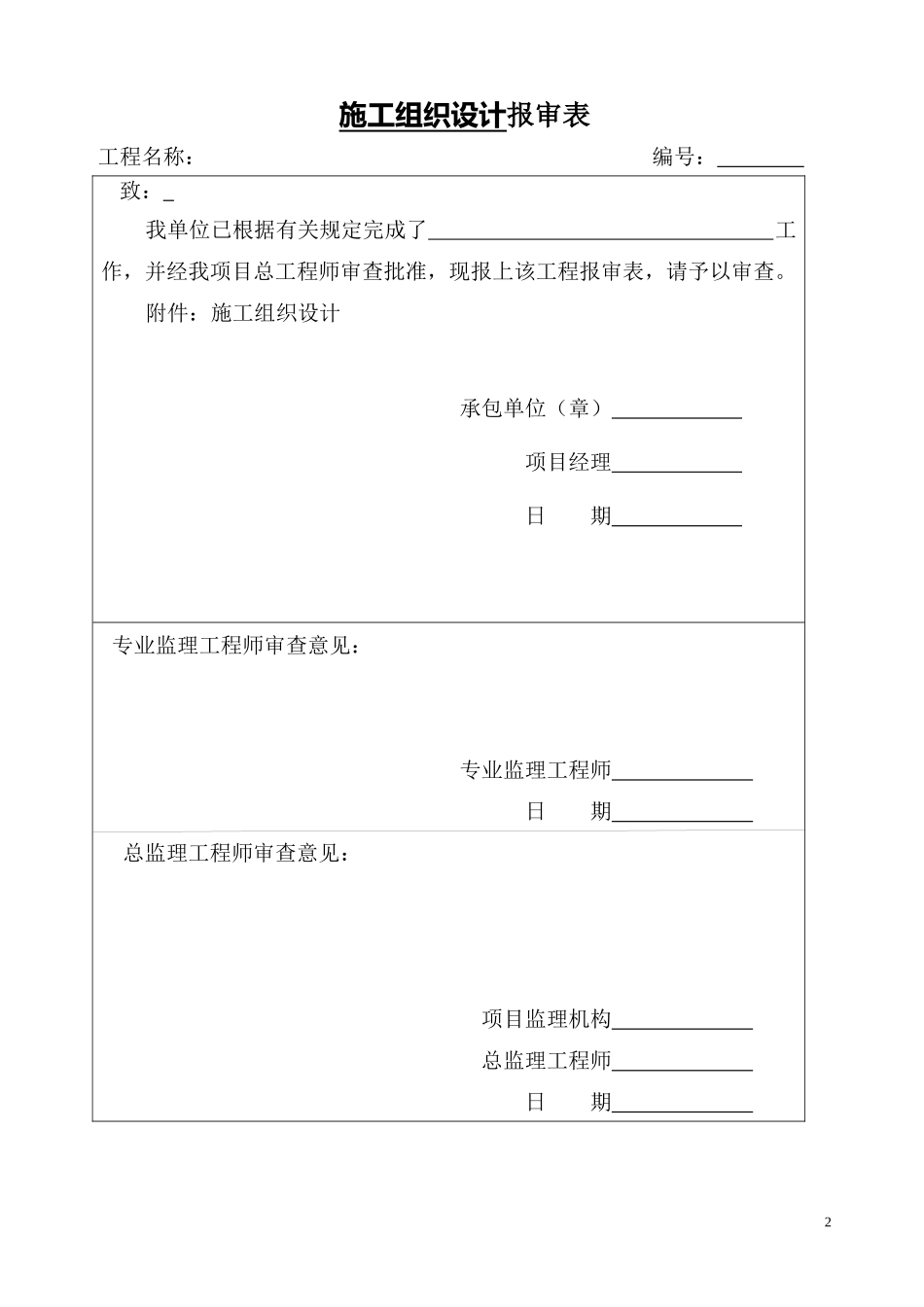

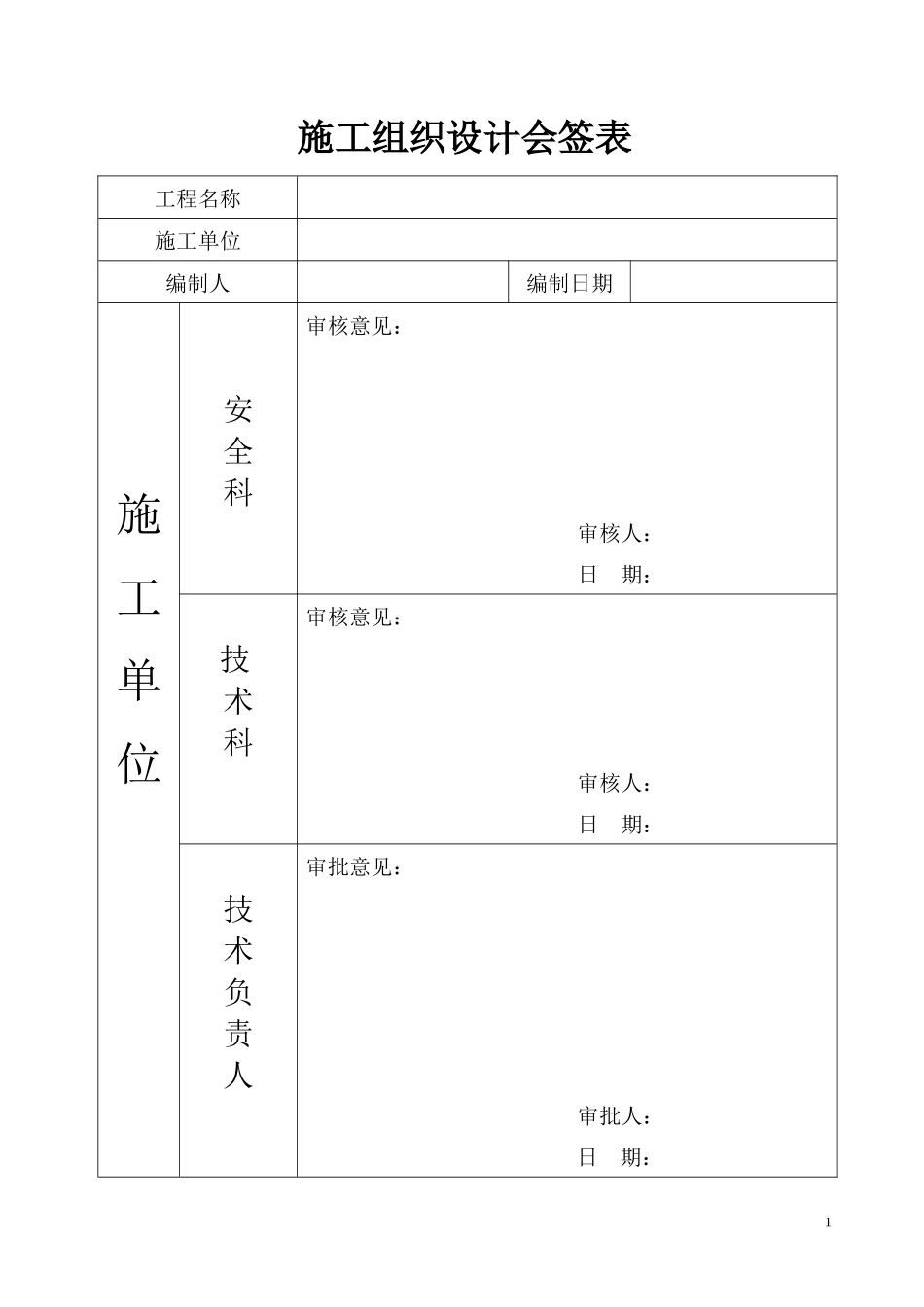

施工组织设计会签表工程名称施工单位编制人编制日期施工单位安全科审核意见：审核人：日期：技术科审核意见：审核人：日期：技术负责人审批意见：审批人：日期：1施工组织设计报审表工程名称：编号：致：我单位已根据有关规定完成了工作，并经我项目总工程师审查批准，现报上该工程报审表，请予以审查。附件：施工组织设计承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期2施工组织设计3目录一、编制依据二、工程概况三、施工部署四、平面布置五、进度安排六、主要工序施工方案七、保证质量目标的措施八、保证安全目标的措施九、保证工期目标的措施十、技术资料、工程档案管理十一、保护环境的措施十二、成本目标控制措施十三、文明施工措施4一、编制依据1.1施工合同；1.2工程地质勘察报告；1.3经有关部门审批的有效的建筑、结构设计图纸、图纸会审记录；1.4《建筑工程施工质量同意验收标准》1.5合肥市有关提高建筑安装工程施工质量的规定1.6合肥市有关劳务、计生、治安、环卫、承建等制度的政策、法规1.7《质量手册》、《程序手册》、及《技术标准》1.8工程所涉及的有关规范、标准：《建筑工程施工质量验收统一标准》（GB50300-2002）；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《钢结构工程施工质量验收统一标准》（GB50300-2001）《钢结构工程施工质量验收规范》（GB50205—2001）；《建筑结构荷载规范》（GB50009—2001）；《钢结构设计规范》（GB50017—2003）；《建筑抗震设计规范》（GB50011—2001）；《冷弯薄壁型钢结构技术规范》（GB50018—2002）；《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）；《建筑钢结构焊接技术规程》（JGJ81）《碳素结构钢》（GB/T700）《低合金结构钢》（GB/T1591）《建筑用压型钢板》（GB/T12755—2008）《低合金钢焊条》（GB/T5118）《碳钢焊条》（GB/T5117）《熔化焊用钢丝》（GB/T14957-1994）《气体保护焊用钢丝》（GB/T14958-1994）二、工程概况52.1工程建设概况。工程建设概况一览表表2-1工程名称工程地址建设单位勘察单位设计单位监理单位质量监督部门总包单位合同工期天总投资额/合同工程投资工程主要功能或用途工业厂房2.2工程建筑设计概况。建筑设计概况一览表表2-2建筑设计总说明工程，为钢结构厂房，建筑面积为：6874.97m2，建筑类型为二类，本车间为轻钢结构，生产类别为丁类，建筑耐火等级为二级，设计使用年限50年施工前须核对室内外绝对标高及场地周边城市道路标高，确认无误后方可施工，总平面位置见总平面定位图内墙面详见2004J301图集地坪防潮地面：素土夯实，200厚碎石垫层。150厚C25混凝土，随捣随抹地面水泥砂浆材料屋面采用有组织排水墙体工程外墙及构造柱外墙为蒸压加气砼空心砖墙体留洞钢筋混凝土墙上的留洞见结施和设备图，建筑墙预留洞见建施和设备图，砌筑强图预留洞过梁见结施说明。6室外工程散水做法：详02J003台阶做法：详02J003坡道做法：详03J926外墙装饰外饰详见图纸及图集做法钢结构设计概述：1、钢材选用Q345B级钢，具体详见图纸设计1、车间屋面采用0.50mm厚820角驰型海蓝色单层彩钢板，50mm厚带铝箔保温棉+钢丝网2、车间墙面1.2m以下墙体砌筑材料为蒸压加气砼空心砖，1.2m以上采用0.426mm厚900型白灰色彩钢板2.3工程结构设计概况结构概况一览表表2-3地基基埋深约4m持力层承载力标准值基础类型柱下独立基础基础回填基础回填至室外地面标高后方可施工上部结构主体结构形式钢结构框架抗震设防等级及结构设计基本参数抗震设防烈度为7度，抗震等级为三级砼强度等级及抗渗要求基础C25（基础垫层C15）±0.00以下墙体砌筑M5.0水泥砂浆±0.00以上墙体砌筑M5.0混合砂浆构造二次结构C202.4建筑设备安装设计概况设备安装概况一览表表2-4给水冷水聚丙乙烯管（PPR），热熔连接排水污水硬聚氯乙烯管（UPVC），承插连接热水聚丙乙烯管（PPR），热熔连接雨水硬聚氯乙烯管（UPVC），承插连接7强电低压电源进线采用电缆穿管埋地敷设接地重复接地采用-40*4扁钢，接地极采用角钢L50*5，埋深-1.1m防雷防雷接地与电气重复接地可...
