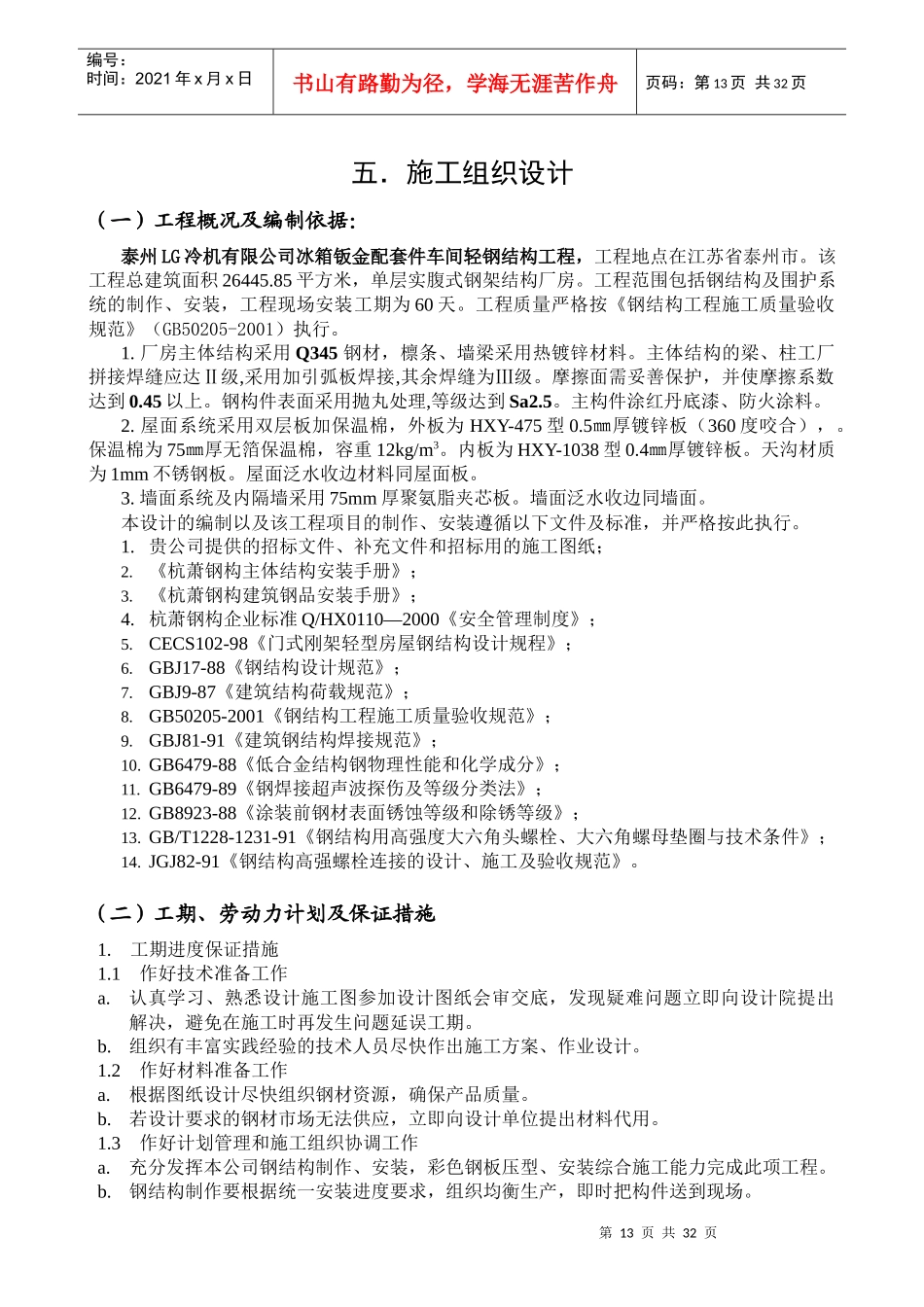

第13页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共32页五．施工组织设计（一）工程概况及编制依据：泰州LG冷机有限公司冰箱钣金配套件车间轻钢结构工程，工程地点在江苏省泰州市。该工程总建筑面积26445.85平方米，单层实腹式钢架结构厂房。工程范围包括钢结构及围护系统的制作、安装，工程现场安装工期为60天。工程质量严格按《钢结构工程施工质量验收规范》（GB50205-2001）执行。1.厂房主体结构采用Q345钢材，檩条、墙梁采用热镀锌材料。主体结构的梁、柱工厂拼接焊缝应达Ⅱ级,采用加引弧板焊接,其余焊缝为Ⅲ级。摩擦面需妥善保护，并使摩擦系数达到0.45以上。钢构件表面采用抛丸处理,等级达到Sa2.5。主构件涂红丹底漆、防火涂料。2.屋面系统采用双层板加保温棉，外板为HXY-475型0.5㎜厚镀锌板（360度咬合），。保温棉为75㎜厚无箔保温棉，容重12kg/m3。内板为HXY-1038型0.4㎜厚镀锌板。天沟材质为1mm不锈钢板。屋面泛水收边材料同屋面板。3.墙面系统及内隔墙采用75mm厚聚氨脂夹芯板。墙面泛水收边同墙面。本设计的编制以及该工程项目的制作、安装遵循以下文件及标准，并严格按此执行。1.贵公司提供的招标文件、补充文件和招标用的施工图纸；2.《杭萧钢构主体结构安装手册》；3.《杭萧钢构建筑钢品安装手册》；4.杭萧钢构企业标准Q/HX0110—2000《安全管理制度》；5.CECS102-98《门式刚架轻型房屋钢结构设计规程》；6.GBJ17-88《钢结构设计规范》；7.GBJ9-87《建筑结构荷载规范》；8.GB50205-2001《钢结构工程施工质量验收规范》；9.GBJ81-91《建筑钢结构焊接规范》；10.GB6479-88《低合金结构钢物理性能和化学成分》；11.GB6479-89《钢焊接超声波探伤及等级分类法》；12.GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》；13.GB/T1228-1231-91《钢结构用高强度大六角头螺栓、大六角螺母垫圈与技术条件》；14.JGJ82-91《钢结构高强螺栓连接的设计、施工及验收规范》。（二）工期、劳动力计划及保证措施1.工期进度保证措施1.1作好技术准备工作a.认真学习、熟悉设计施工图参加设计图纸会审交底，发现疑难问题立即向设计院提出解决，避免在施工时再发生问题延误工期。b.组织有丰富实践经验的技术人员尽快作出施工方案、作业设计。1.2作好材料准备工作a.根据图纸设计尽快组织钢材资源，确保产品质量。b.若设计要求的钢材市场无法供应，立即向设计单位提出材料代用。1.3作好计划管理和施工组织协调工作a.充分发挥本公司钢结构制作、安装，彩色钢板压型、安装综合施工能力完成此项工程。b.钢结构制作要根据统一安装进度要求，组织均衡生产，即时把构件送到现场。第14页共32页第13页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共32页c.厂房钢结构制作安装要严格遵守施工程序，合理调配起重机械，作好与土建单位配合工作。d.屋面安装要紧跟钢结构安装，有利于保证建筑工程的工期。2.劳动力计划主要劳动力安排一览表工种人数备注铆工14起重工6具备特殊工种操作证压型工15专职培训电工4具备特殊工种操作证电气焊工6具备特殊工种操作证压型板安装工30具有一定安装经验，专职培训测量工3油漆工6辅助工10（三）选用的主要施工机械钢结构加工设备一览表序号名称型号产地数量单位１多头切割机无锡３套２半自动切割机杭州８台３数控剪边机上海２台４数控折边机ＲＳ２５０７０Ｋ上海２台５自动组立机无锡３台６自动门型焊机无锡３台７矫正机无锡２台８自动锁口机ＡＳＬ－３５ＴＷ日本１台第15页共32页第14页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共32页９檩条成型生产线ＲＣ４００新西兰１条１０自动埋弧焊上海32台１１ＣＯ２气体保护焊机松下１２台１２交直流焊机浙江８５台１３抛丸机上海１台１４坡口机上海１台１５成型机1038绍兴１台１６成型机475绍兴１台１７夹芯板成型机绍兴１台１８４００吨液压机上海１台１９金相分析仪上海１台２０万能试验机上海１台２１超声波探伤仪上海３台２４三维数控钻床NDF1000日本2台２５１０Ｔ龙门吊杭州１台２６３０Ｔ桥吊杭州２台２７２０Ｔ桥吊杭州２...
