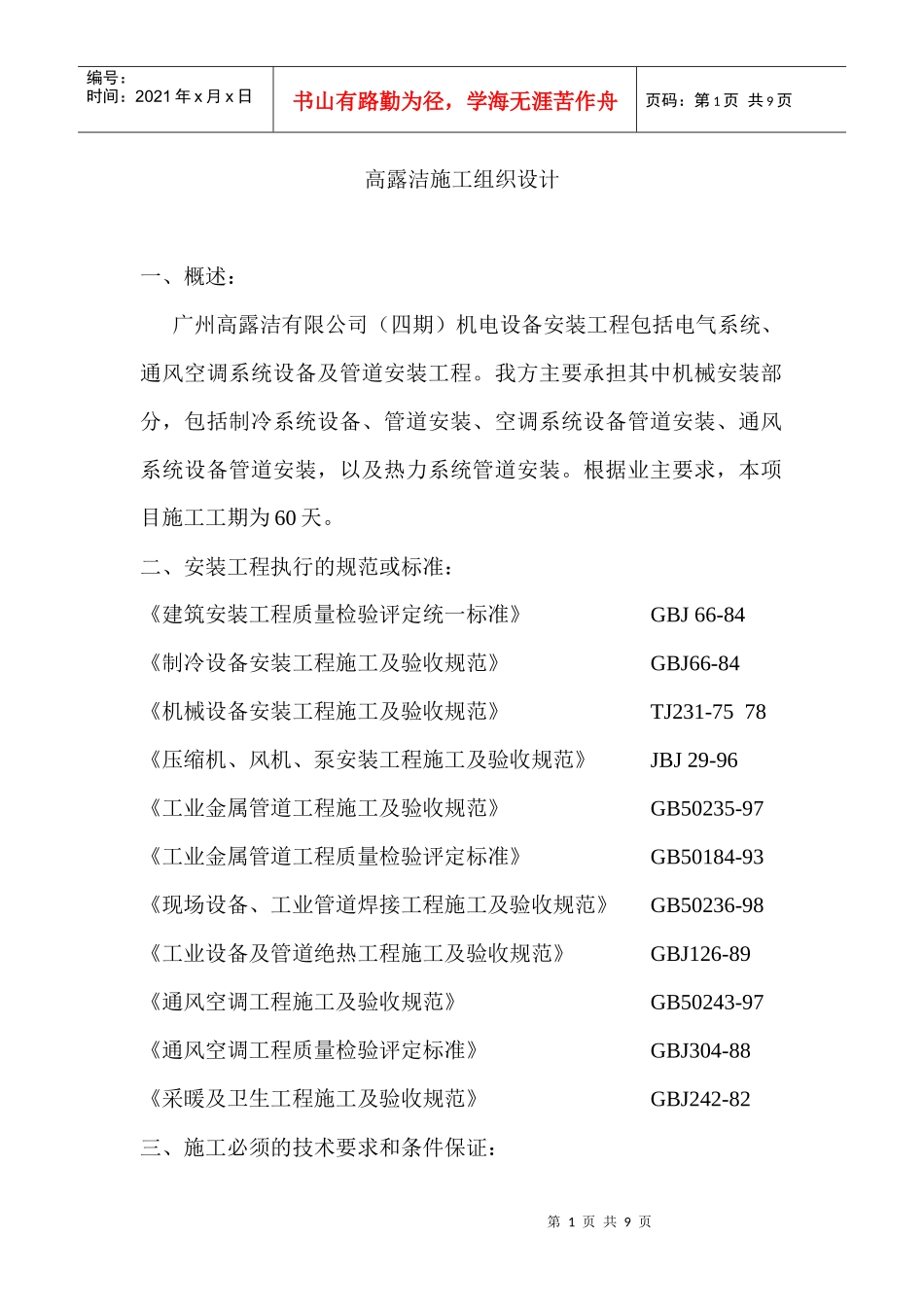

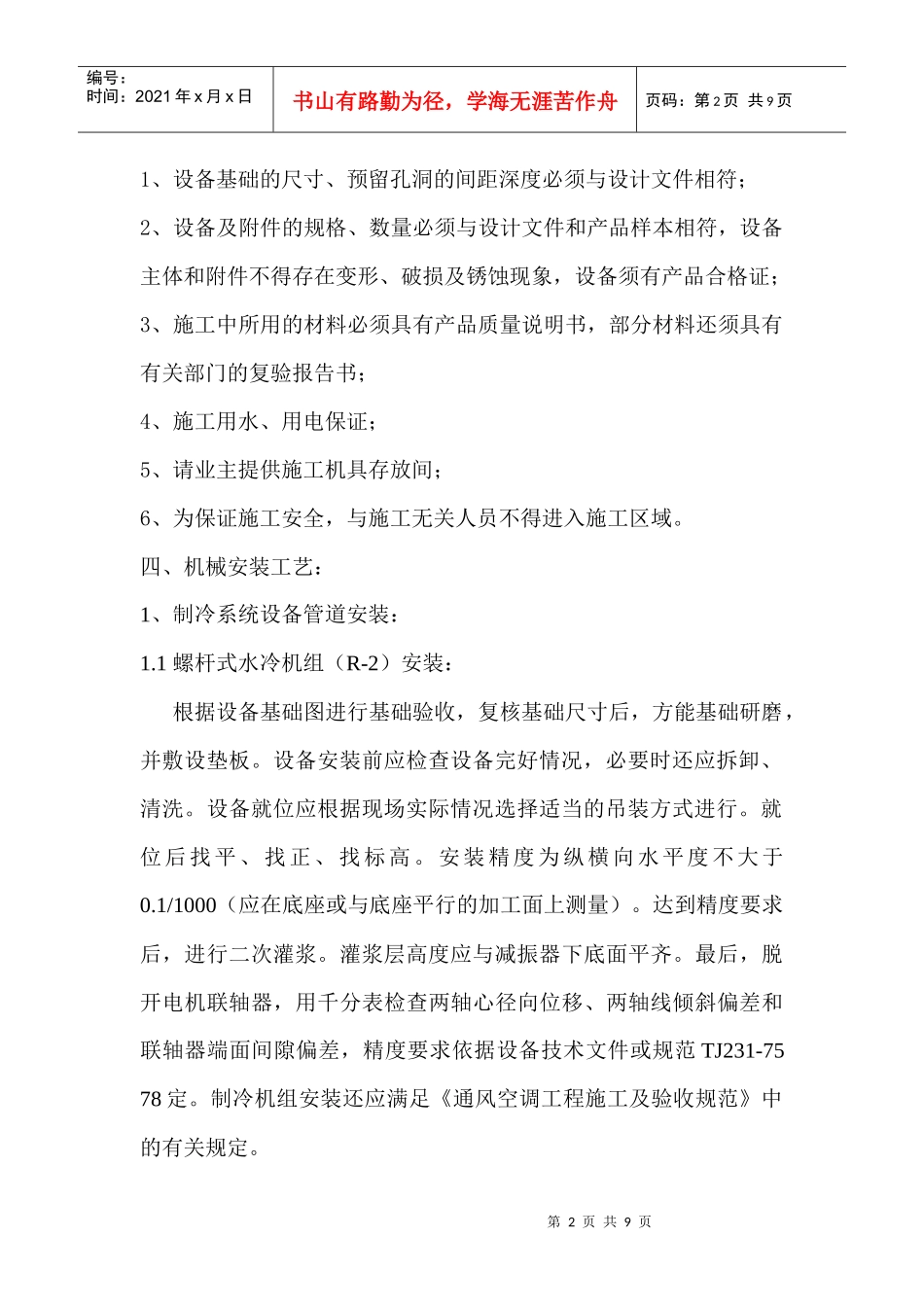

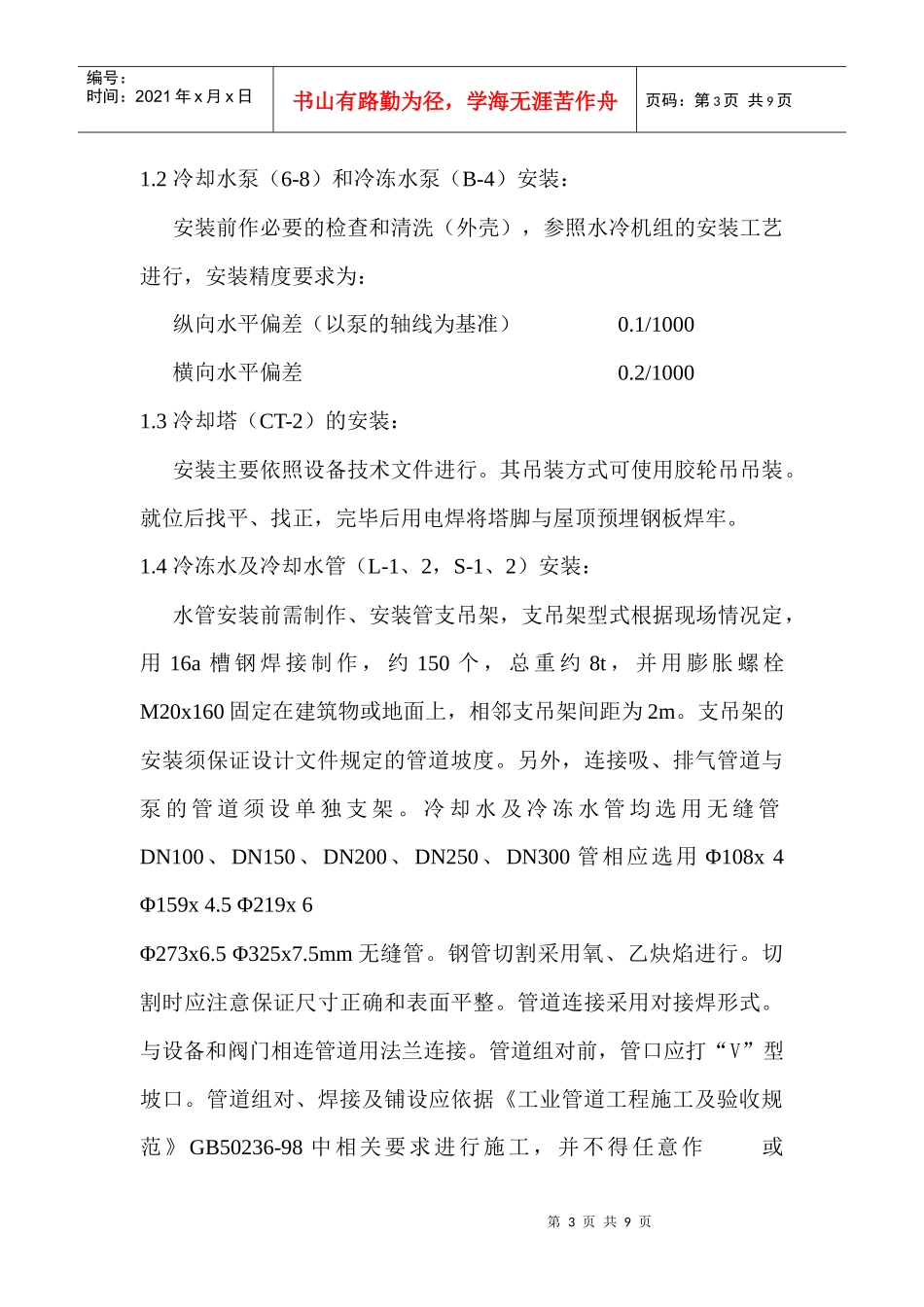

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页高露洁施工组织设计一、概述：广州高露洁有限公司（四期）机电设备安装工程包括电气系统、通风空调系统设备及管道安装工程。我方主要承担其中机械安装部分，包括制冷系统设备、管道安装、空调系统设备管道安装、通风系统设备管道安装，以及热力系统管道安装。根据业主要求，本项目施工工期为60天。二、安装工程执行的规范或标准：《建筑安装工程质量检验评定统一标准》GBJ66-84《制冷设备安装工程施工及验收规范》GBJ66-84《机械设备安装工程施工及验收规范》TJ231-7578《压缩机、风机、泵安装工程施工及验收规范》JBJ29-96《工业金属管道工程施工及验收规范》GB50235-97《工业金属管道工程质量检验评定标准》GB50184-93《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业设备及管道绝热工程施工及验收规范》GBJ126-89《通风空调工程施工及验收规范》GB50243-97《通风空调工程质量检验评定标准》GBJ304-88《采暖及卫生工程施工及验收规范》GBJ242-82三、施工必须的技术要求和条件保证：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1、设备基础的尺寸、预留孔洞的间距深度必须与设计文件相符；2、设备及附件的规格、数量必须与设计文件和产品样本相符，设备主体和附件不得存在变形、破损及锈蚀现象，设备须有产品合格证；3、施工中所用的材料必须具有产品质量说明书，部分材料还须具有有关部门的复验报告书；4、施工用水、用电保证；5、请业主提供施工机具存放间；6、为保证施工安全，与施工无关人员不得进入施工区域。四、机械安装工艺：1、制冷系统设备管道安装：1.1螺杆式水冷机组（R-2）安装：根据设备基础图进行基础验收，复核基础尺寸后，方能基础研磨，并敷设垫板。设备安装前应检查设备完好情况，必要时还应拆卸、清洗。设备就位应根据现场实际情况选择适当的吊装方式进行。就位后找平、找正、找标高。安装精度为纵横向水平度不大于0.1/1000（应在底座或与底座平行的加工面上测量）。达到精度要求后，进行二次灌浆。灌浆层高度应与减振器下底面平齐。最后，脱开电机联轴器，用千分表检查两轴心径向位移、两轴线倾斜偏差和联轴器端面间隙偏差，精度要求依据设备技术文件或规范TJ231-7578定。制冷机组安装还应满足《通风空调工程施工及验收规范》中的有关规定。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1.2冷却水泵（6-8）和冷冻水泵（B-4）安装：安装前作必要的检查和清洗（外壳），参照水冷机组的安装工艺进行，安装精度要求为：纵向水平偏差（以泵的轴线为基准）0.1/1000横向水平偏差0.2/10001.3冷却塔（CT-2）的安装：安装主要依照设备技术文件进行。其吊装方式可使用胶轮吊吊装。就位后找平、找正，完毕后用电焊将塔脚与屋顶预埋钢板焊牢。1.4冷冻水及冷却水管（L-1、2，S-1、2）安装：水管安装前需制作、安装管支吊架，支吊架型式根据现场情况定，用16a槽钢焊接制作，约150个，总重约8t，并用膨胀螺栓M20x160固定在建筑物或地面上，相邻支吊架间距为2m。支吊架的安装须保证设计文件规定的管道坡度。另外，连接吸、排气管道与泵的管道须设单独支架。冷却水及冷冻水管均选用无缝管DN100、DN150、DN200、DN250、DN300管相应选用Φ108x4Φ159x4.5Φ219x6Φ273x6.5Φ325x7.5mm无缝管。钢管切割采用氧、乙炔焰进行。切割时应注意保证尺寸正确和表面平整。管道连接采用对接焊形式。与设备和阀门相连管道用法兰连接。管道组对前，管口应打“V”型坡口。管道组对、焊接及铺设应依据《工业管道工程施工及验收规范》GB50236-98中相关要求进行施工，并不得任意作或第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页形拐弯，以免造成气堵，影响系统使用。管道铺设时应注意设计要求坡度。另外管道系统局部最高点和最低点均须设自动排气阀和排水阀，管道安装完毕后，应进行管道冲洗、试压，工作介质都选用工业用水。冲洗时应断开水冷...
