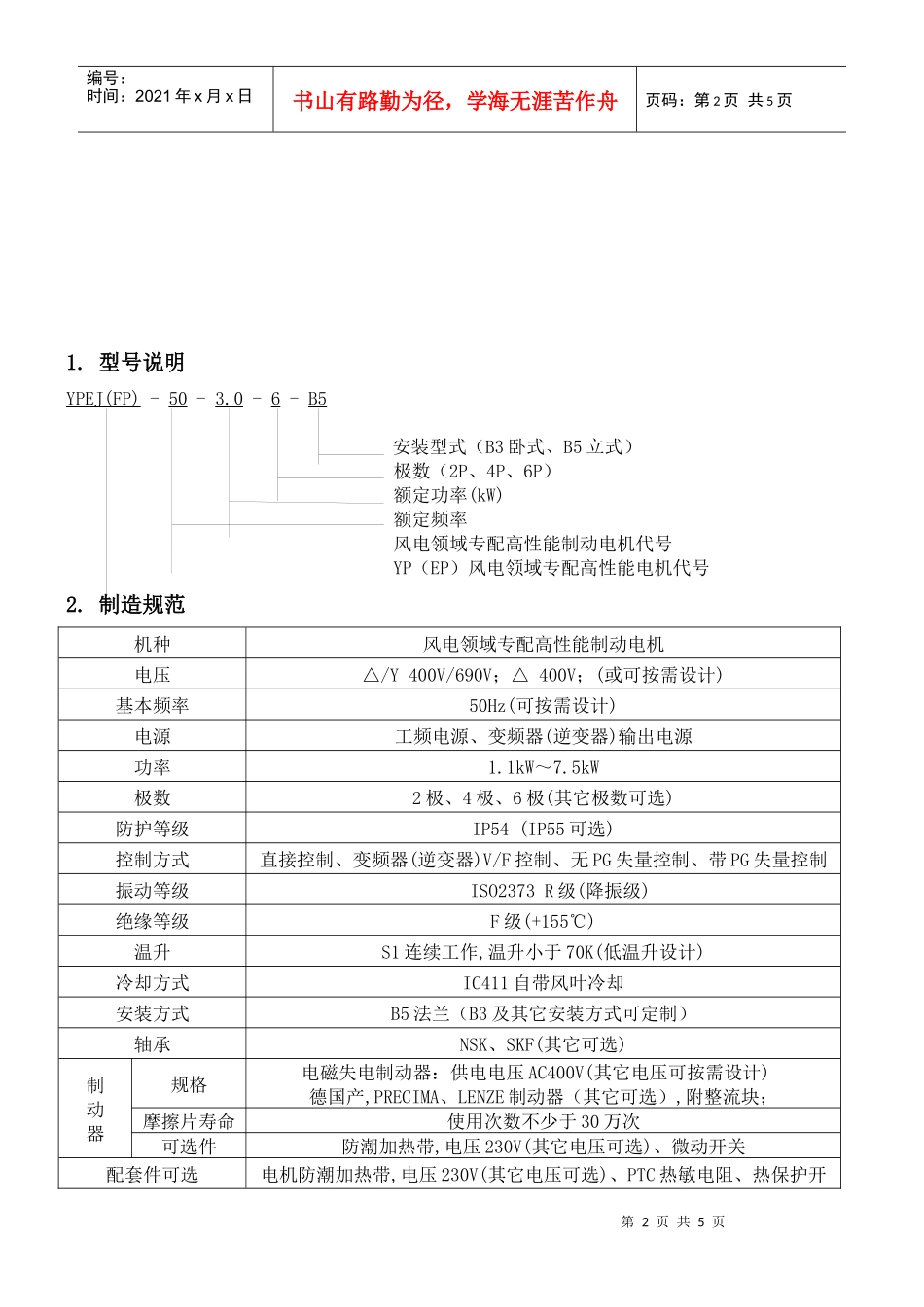

风电领域专配高性能电机一、概述随着时代的发展与科技进步，众多新新的领域产生，新的需求也随之产生，森力玛电机秉承“与科技同行，与时代同进”顺应时代发展的潮流，以多年来设计、制造专配电机、特种电机的经验，结合国际先进的电机及电磁设计专家系统,为风电领域倾力打造，精心设计出“高性能风电专配刹车电机”与“高性能风电专配电机”。本次技术革新的核心是让产品在满足各类恶劣环境下仍具有高可靠性、高稳定性，长使用寿命，以满足风电行业对零部件的特殊要求，“高性能风电专配刹车电机”可使用于偏航与变浆，“高性能风电专配电机”中的2极、4极、6极电机可使用于风电系统中的辅助设备，如散热、制冷等，同时此电机也可用于其它高可靠性、高稳定性要求的领域。二、特点标准通用超强能力高适应性后顾无优※产品符合GB755-2000旋转电机额定与性能标准，符合欧洲DIN42673标准，安装尺寸符合国际电工IEC60034标准，通用简单方便。※合理的磁场设计、磁密分布、严格专用的绝缘选材配合特殊的线圈制作，确保电机长期胜任逆变器转化的400V/690V电源下可靠稳定运行。※电机设计寿命30年，电机启动性能好，过载能力强，同时能够满足频繁启动、频繁正反转运行。※电机具有耐3400V高压的超强绝缘抵抗能力,可承受短时10分钟1.3倍额定电压下连续运行。※特殊可靠的机械结构设计,可承受1.5倍额定转速的超速运行,电机的机械结构不受损坏。※特殊的轴系设计、绝缘结构设计，可满足电机在－30℃～＋50℃的温度范围内可靠工作,多种配置可供选择※采用特殊防护漆三次防护喷涂，具有较高的抗盐蚀能力，能够在空气湿度，盐份较大的地区运行，同时也能够在风沙大的地区运行。※采用德国原产进口高品质风电行业专用制动器,确保刹车部件的可靠与零故障。第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1.型号说明YPEJ(FP)-50-3.0-6-B5安装型式（B3卧式、B5立式）极数（2P、4P、6P）额定功率(kW)额定频率风电领域专配高性能制动电机代号YP（EP）风电领域专配高性能电机代号2.制造规范机种风电领域专配高性能制动电机电压△/Y400V/690V；△400V；(或可按需设计)基本频率50Hz(可按需设计)电源工频电源、变频器(逆变器)输出电源功率1.1kW～7.5kW极数2极、4极、6极(其它极数可选)防护等级IP54(IP55可选)控制方式直接控制、变频器(逆变器)V/F控制、无PG失量控制、带PG失量控制振动等级ISO2373R级(降振级)绝缘等级F级(+155℃)温升S1连续工作,温升小于70K(低温升设计)冷却方式IC411自带风叶冷却安装方式B5法兰（B3及其它安装方式可定制）轴承NSK、SKF(其它可选)制动器规格电磁失电制动器：供电电压AC400V(其它电压可按需设计)德国产,PRECIMA、LENZE制动器（其它可选）,附整流块；摩擦片寿命使用次数不少于30万次可选件防潮加热带,电压230V(其它电压可选)、微动开关配套件可选电机防潮加热带,电压230V(其它电压可选)、PTC热敏电阻、热保护开第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页关涂装三层涂装；底漆/中间漆/面漆(颜色可选)使用环境海拔2000米以下环境温度使用：-30℃～+50℃，保存：-40℃～+80℃相对湿度95%以下适合气候腐蚀性、盐雾空气、扬沙风电领域专配高性能制动电机参数表(4极50Hz)型号.规格机座号额定电压额定功率额定电流额定转矩转动惯量噪声加刹车净重HVkWAN.mKg.m2NonloaddB(A)KgYPEJ(FP)-50-1.5-490400/6901.53.7/2.2100.00285830YPEJ(FP)-50-2.2-41002.22.8/4.9150.00565938YPEJ(FP)-50-3-433.8/6.6200.007040YPEJ(FP)-50-4-411244.9/8.5270.00986248YPEJ(FP)-50-5.5-41325.56.7/11.6370.02176668YPEJ(FP)-50-7.5-47.59.0/15.6500.029979风电领域专配高性能制动电机参数表(6极50Hz)型号.规格机座号额定电压额定功率额定电流额定转矩转动惯量噪声加刹车净重HVkWAN.mKg.m2NonloaddB(A)KgYPEJ(FP)-50-1.1-690400/6901.13.1/1.8110.003829YPEJ(FP)-50-1.5-61001.52.2/3.8150.00745838YPEJ(FP)-50-2.2-61122.23.2/5.6220.01456148YPEJ(FP)-50-3-613234.0/6.9300.02176565YPEJ(FP)-50-4-645.2/9.0400...
