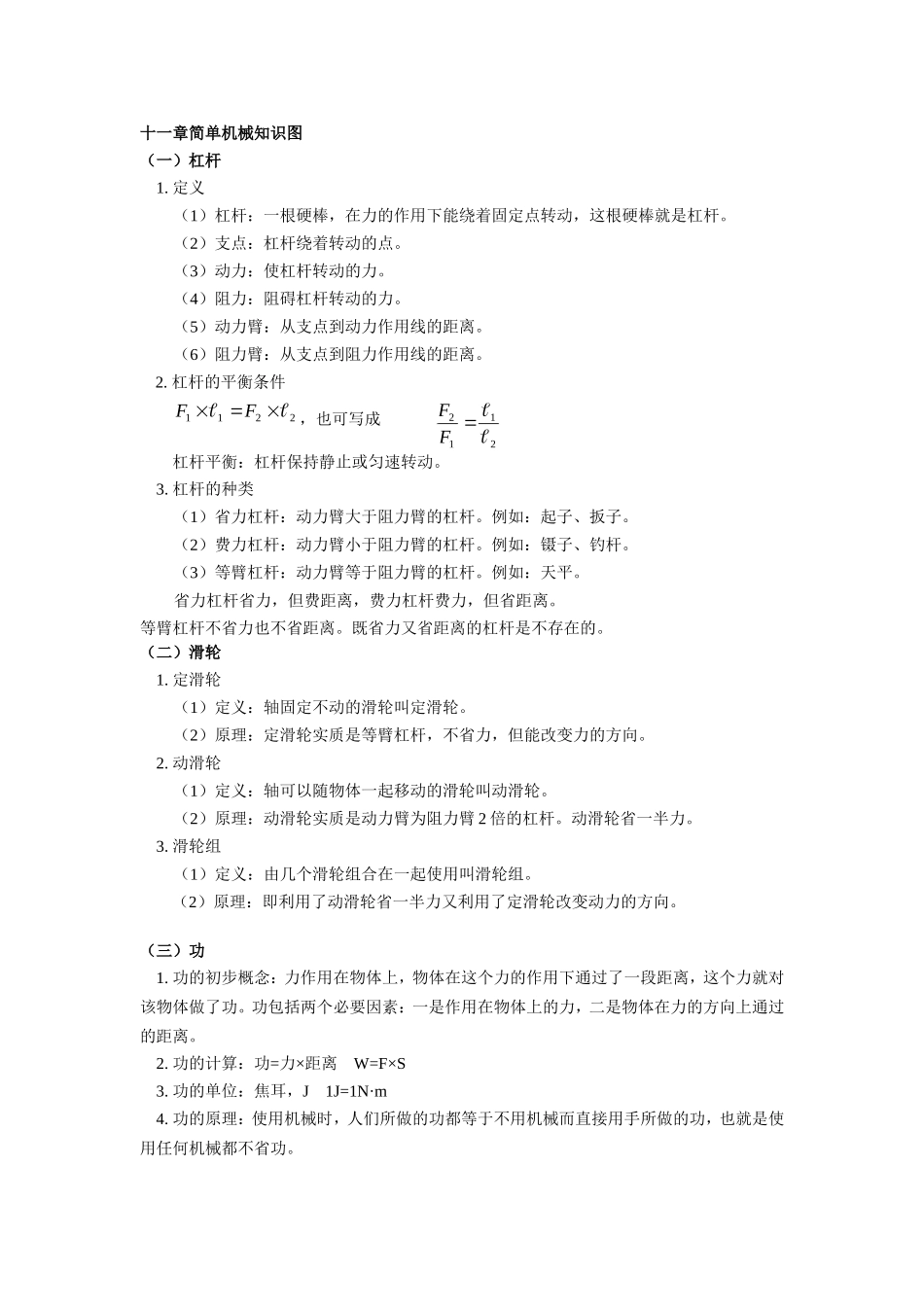

2112FF十一章简单机械知识图(一)杠杆1.定义(1)杠杆:一根硬棒,在力的作用下能绕着固定点转动,这根硬棒就是杠杆。(2)支点:杠杆绕着转动的点。(3)动力:使杠杆转动的力。(4)阻力:阻碍杠杆转动的力。(5)动力臂:从支点到动力作用线的距离。(6)阻力臂:从支点到阻力作用线的距离。2.杠杆的平衡条件2211FF,也可写成杠杆平衡:杠杆保持静止或匀速转动。3.杠杆的种类(1)省力杠杆:动力臂大于阻力臂的杠杆。例如:起子、扳子。(2)费力杠杆:动力臂小于阻力臂的杠杆。例如:镊子、钓杆。(3)等臂杠杆:动力臂等于阻力臂的杠杆。例如:天平。省力杠杆省力,但费距离,费力杠杆费力,但省距离。等臂杠杆不省力也不省距离。既省力又省距离的杠杆是不存在的。(二)滑轮1.定滑轮(1)定义:轴固定不动的滑轮叫定滑轮。(2)原理:定滑轮实质是等臂杠杆,不省力,但能改变力的方向。2.动滑轮(1)定义:轴可以随物体一起移动的滑轮叫动滑轮。(2)原理:动滑轮实质是动力臂为阻力臂2倍的杠杆。动滑轮省一半力。3.滑轮组(1)定义:由几个滑轮组合在一起使用叫滑轮组。(2)原理:即利用了动滑轮省一半力又利用了定滑轮改变动力的方向。(三)功1.功的初步概念:力作用在物体上,物体在这个力的作用下通过了一段距离,这个力就对该物体做了功。功包括两个必要因素:一是作用在物体上的力,二是物体在力的方向上通过的距离。2.功的计算:功=力×距离W=F×S3.功的单位:焦耳,J1J=1N·m4.功的原理:使用机械时,人们所做的功都等于不用机械而直接用手所做的功,也就是使用任何机械都不省功。时间功(四)功率1.概念:单位时间里完成的功,叫做功率。功率表示做功的快慢。2.计算:公式功率=tWP3.单位:瓦特W,1W=1J/s(五)机械效率有用功跟总功的比值叫机械效率。公式:总有用WW/
