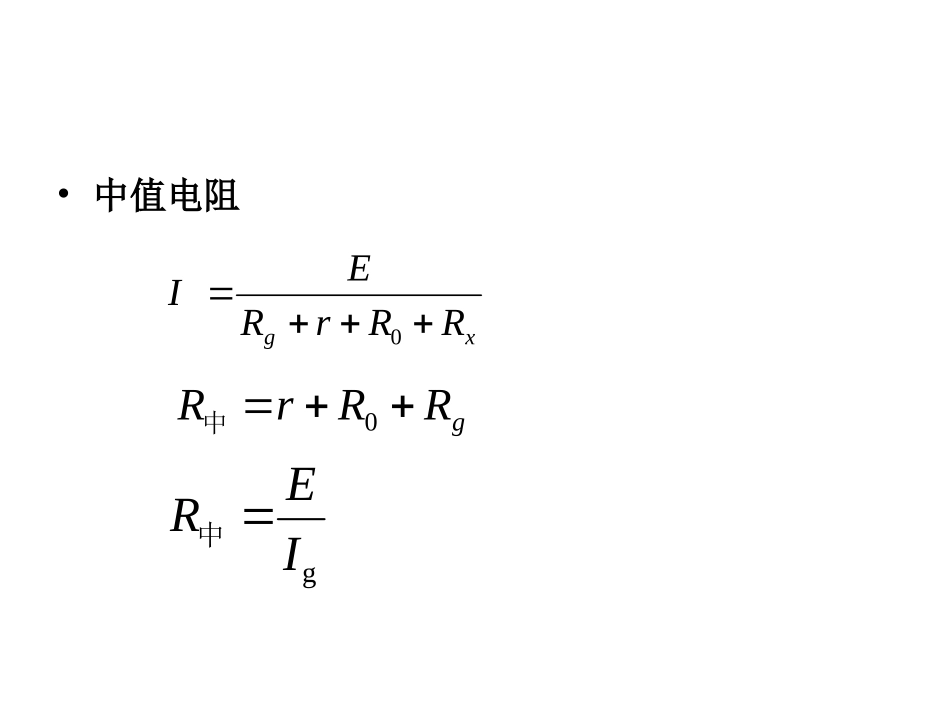

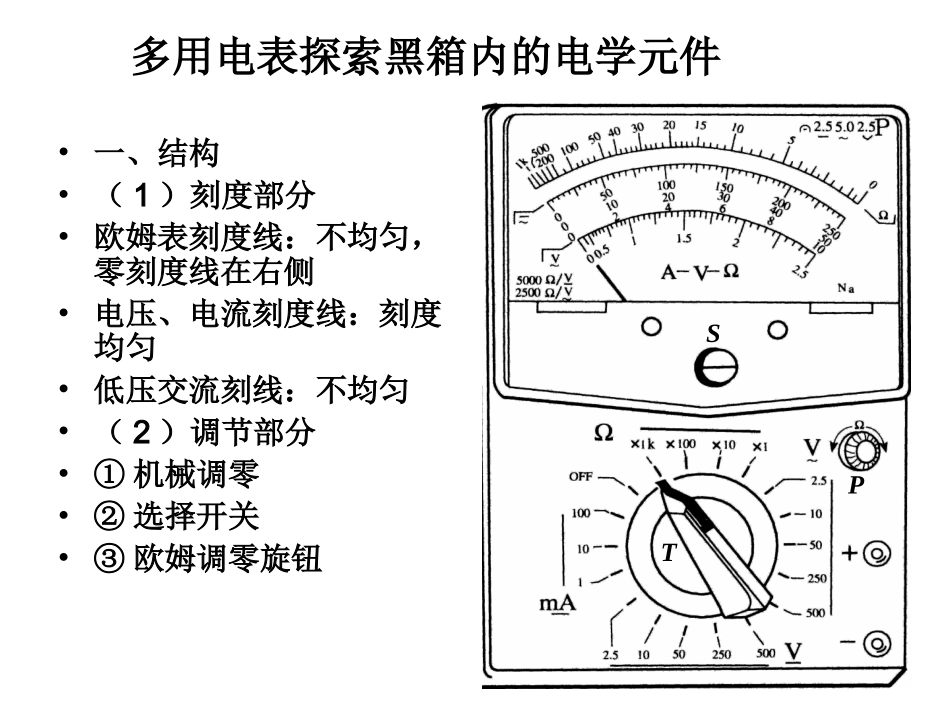

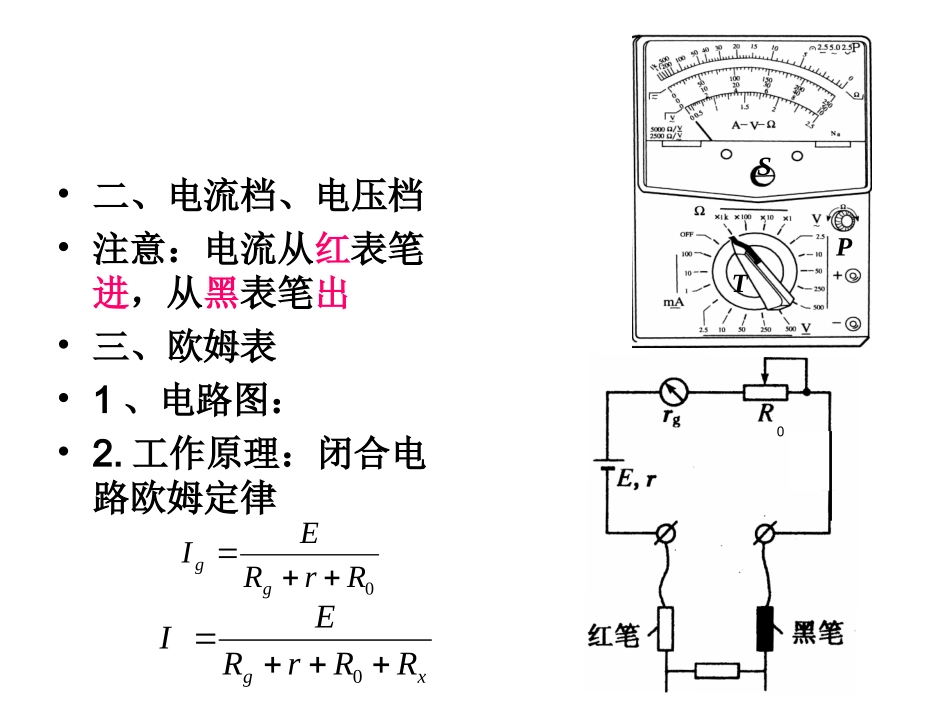

多用电表探索黑箱内的电学元件•一、结构•（1）刻度部分•欧姆表刻度线：不均匀，零刻度线在右侧•电压、电流刻度线：刻度均匀•低压交流刻线：不均匀•（2）调节部分•①机械调零•②选择开关•③欧姆调零旋钮SPT•二、电流档、电压档•注意：电流从红表笔进，从黑表笔出•三、欧姆表•1、电路图：•2.工作原理：闭合电路欧姆定律0RrREIggSPT0RrREIggxgRRrREI00•中值电阻xgRRrREI0gRRrR0中gIER中•3.欧姆表的使用：•①机械调零•②选档位，指针尽可能指在中间•(可使指针偏转在R中/5～5R中的范围)•偏角小，选高档位，偏角大，选低档位•③欧姆调零：红黑表笔短接、欧姆调零（只要档位改变，必须重新欧姆调零）•④测电阻：将被测电阻与电源及电路其他部分断开、手不能接触表笔•⑤读数：不孤独！R=刻度盘示数×倍率•⑥实验完毕，选择开关置于“OFF”档或交流电压最高档SPT•4、注意事项：•A、多用电表在使用前，机械调零。•B、合理选择欧姆挡的量程，使指针尽量指在表盘中间位置附近(可使指针偏转在R中/5～5R中的范围)•C、换用欧姆挡的另一倍率时，一定要重新进行电阻调零，才能进行测量测电阻．•D、测量时手不能接触表笔，将待测电阻与电源及电路其他部分断开•E、读数时，应将表针示数乘以选择开关所指的倍率．•F、测量完毕时，要把表笔从测试孔中拔出，选择开关应置于交流电压最高挡或OFF挡；若长期不用多用电表时，还应把电池取出．•思考：•①.欧姆表红黑表笔接触电阻的方向改变，影响测量结果吗？•②.欧姆表电路中电源的正负能改变吗？例1、一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是______________________________若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是_____Ω．×100将两表笔短接,调节调零旋钮使指针指到0Ω2200•5.误差分析：•①接触电阻•②手与表笔接触•③电源电动势下降，内阻增大•（使测量结果偏大）例2、如图所示为多用表欧姆挡的原理示意图，其中电流表的满偏电流Ig=300μA，内阻rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻R能准确测量的电阻范围是()A．30kΩ～80kΩB．3kΩ～8kΩC．300Ω～800ΩD．30Ω～80ΩB•四、探索黑箱内的元件•常见元件的特点：•（1）二极管的单向导电性：在欧姆挡表现出正向和反向电阻差值很大•（2）电阻的恒阻性：在欧姆挡表现出正向和反向电阻不变•（3）电源的电压性：在电压挡表现出示数不为零•（4）电容器的隔直特性：在欧姆挡表现出电阻从小到大，直至无穷大•思路：先用电压表测电压，找电源；•再用欧姆挡交替测电阻找电阻、二极管和电容器•判断依据：•（1）电阻为零——两接线柱由无阻导线短接•（2）电压为零有下述可能性：•①任意两接线柱之间电压均为零——盒内无电源．•②有的接线柱之间电压为零：A、两接线柱由无阻导线短接；B、两接线柱中至少有一个与电源断路；C、两接线柱之间有电动势代数和为零的反串电池组．(不要求掌握)•（3）电压最大——两接线柱间有电源•（4）正向和反向电阻差值很大——两接线柱之间有二极管．•（5）有充、放电现象（欧姆表指针先偏转，然后又回到“∞"刻度）——两接线柱之间有电容器•例：已知ABC三个接线柱中有两个元件:欧姆表红表笔接A，黑表笔接B，电阻很小，反接电阻很大，红表笔接B，黑表笔接C，有电阻，反接电阻基本不变。画出ABC间的电阻元件(多种可能)ABC◎应用二：检查电路的故障例33、如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线是好的。为了查找断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是()A．直流10V档B．直流0.5A档C．直流2.5V档D．欧姆档A
