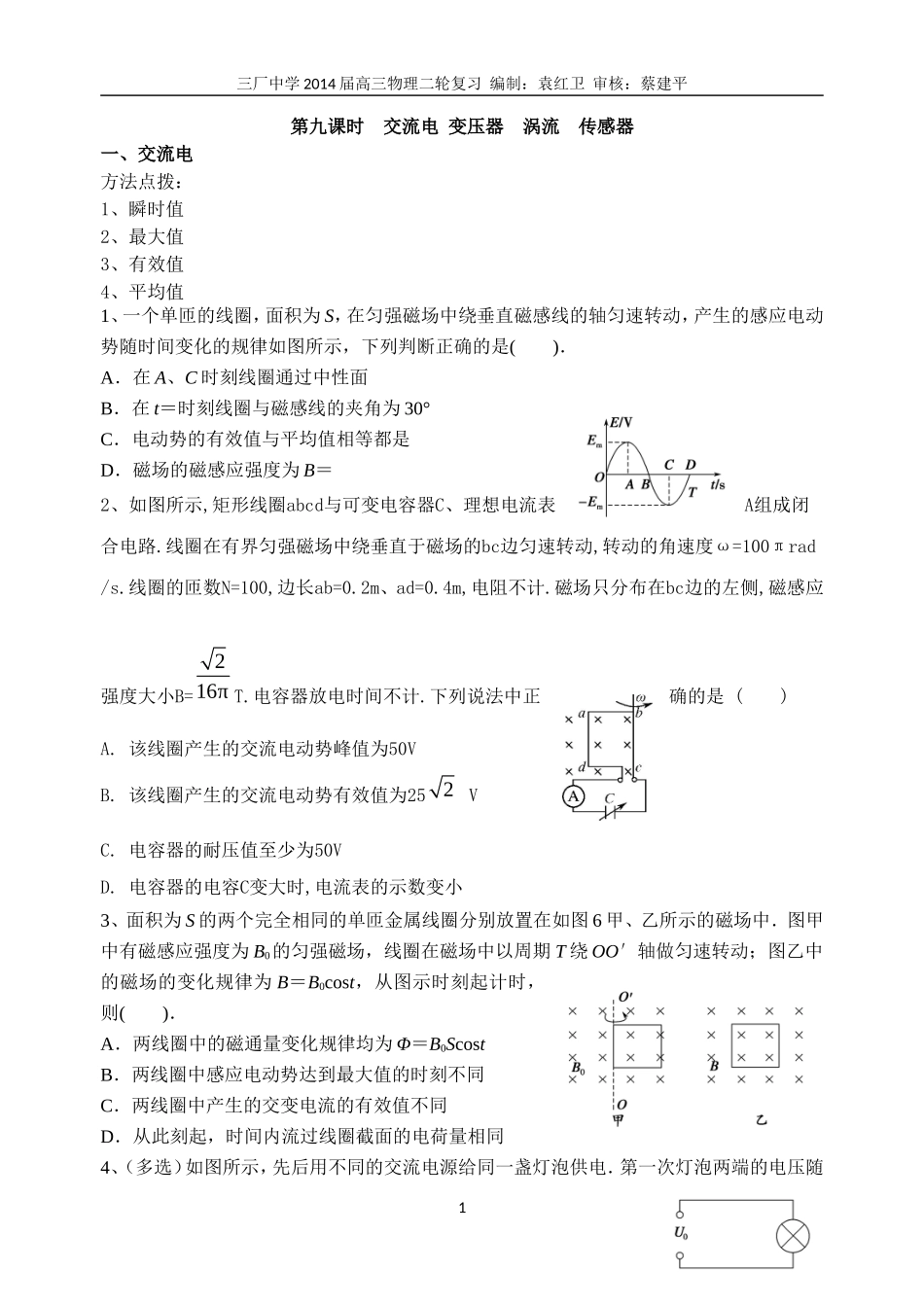

三厂中学2014届高三物理二轮复习编制：袁红卫审核：蔡建平第九课时交流电变压器涡流传感器一、交流电方法点拨：1、瞬时值2、最大值3、有效值4、平均值1、一个单匝的线圈，面积为S，在匀强磁场中绕垂直磁感线的轴匀速转动，产生的感应电动势随时间变化的规律如图所示，下列判断正确的是()．A．在A、C时刻线圈通过中性面B．在t＝时刻线圈与磁感线的夹角为30°C．电动势的有效值与平均值相等都是D．磁场的磁感应强度为B＝2、如图所示,矩形线圈abcd与可变电容器C、理想电流表A组成闭合电路.线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动,转动的角速度ω=100πrad/s.线圈的匝数N=100,边长ab=0.2m、ad=0.4m,电阻不计.磁场只分布在bc边的左侧,磁感应强度大小B=216πT.电容器放电时间不计.下列说法中正确的是()A.该线圈产生的交流电动势峰值为50VB.该线圈产生的交流电动势有效值为252VC.电容器的耐压值至少为50VD.电容器的电容C变大时,电流表的示数变小3、面积为S的两个完全相同的单匝金属线圈分别放置在如图6甲、乙所示的磁场中．图甲中有磁感应强度为B0的匀强磁场，线圈在磁场中以周期T绕OO′轴做匀速转动；图乙中的磁场的变化规律为B＝B0cost，从图示时刻起计时，则()．A．两线圈中的磁通量变化规律均为Φ＝B0ScostB．两线圈中感应电动势达到最大值的时刻不同C．两线圈中产生的交变电流的有效值不同D．从此刻起，时间内流过线圈截面的电荷量相同4、（多选）如图所示，先后用不同的交流电源给同一盏灯泡供电．第一次灯泡两端的电压随1三厂中学2014届高三物理二轮复习编制：袁红卫审核：蔡建平时间按正弦规律变化，如图8甲所示；第二次灯泡两端的电压变化规律如图乙所示．若图甲、乙中的U0、T所表示的电压、周期值是相同的，则以下说法正确的是()．A．第一次灯泡两端的电压有效值是U0B．第二次灯泡两端的电压有效值是U0C．第一次和第二次灯泡的电功率之比是2∶9D．第一次和第二次灯泡的电功率之比是1∶55、（多选）电阻为1Ω的矩形线圈绕垂直于磁场方向的轴，在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图所示．现把交流电加在电阻为9Ω电热丝上，下列判断正确的是()．A．线圈转动的角速度ω＝100rad/sB．在t＝0.01s时刻，穿过线圈的磁通量为零C．电热丝两端的电压UR＝100VD．电热丝的发热功率P＝1800W二、变压器和远距离输电、1、(多选)如图所示,理想变压器原线圈的匝数n1=1100匝,副线圈的匝数n2=110匝,R0、R1、R2均为定值电阻,原线圈接u=311sin(314t)V的交流电源.起初开关S处于断开状态.下列说法中正确的是()A.电压表示数为22VB.当开关S闭合后,电压表示数变小C.当开关S闭合后,电流表示数变大D.当开关S闭合后,变压器的输出功率增大2、(多选)某同学自制变压器,原线圈为n1匝,在做副线圈时,将导线ab对折后并在一起,在铁芯上绕n2圈,从导线对折处引出一个接头c,连成图示电路.S为单刀双掷开关,线圈电阻不计,原线圈接u1=Umsinωt的交流电源.下列说法中正确的是()A.S接b时,电压表示数为2m12nUnB.S接c时,电压表示数为2m122nUnC.S接c时,滑片P向下移动,变压器输入功率变大2三厂中学2014届高三物理二轮复习编制：袁红卫审核：蔡建平D.S接c时,滑片P向上移动,变压器输入电流变大3、(多选)有一台交流发电机E,通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为R.T1的输入电压和输入功率分别为U1和P1,它的输出电压和输出功率分别为U2和P2.T2的输入电压和输入功率分别为U3和P3,它的输出电压和输出功率分别为U4和P4.设T1的输入电压U1一定,当用户消耗的电功率变大时,有()A.U2不变,U3变小B.U2减小,U4变大C.P1变小,P2变小D.P2变大,P3变大4、如图甲所示，一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图乙所示，副线圈仅接入一个10Ω的电阻．则()．A．变压器的输入电压最大值是220VB．正弦交变电流的周期是1×10－3sC．变压器的输入功率是220WD．电压表的示数是100V5、在某交变电流电路中，有一个正在工作的理想变压器，如图4所示．它的原线圈匝数n1＝600匝，交流电源的电动势e＝311sin(100πt)V(不考虑其内阻)...
