自感现象及其应用八、涡流现象及其原理VIP免费

自感现象及其应用八、涡流现象及其原理_第1页
1/16
自感现象及其应用八、涡流现象及其原理_第2页
2/16
自感现象及其应用八、涡流现象及其原理_第3页
3/16

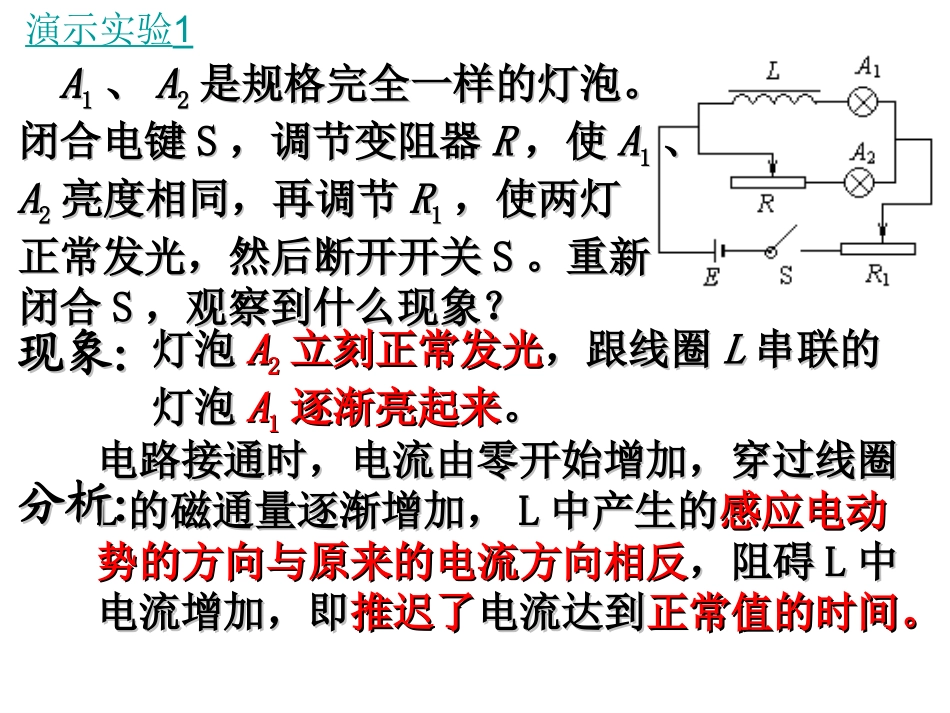

演示实验1AA11、、AA22是规格完全一样的灯泡。是规格完全一样的灯泡。闭合电键闭合电键SS,调节变阻器,调节变阻器RR,使,使AA11、、AA22亮度相同,再调节亮度相同,再调节RR11,使两灯,使两灯正常发光,然后断开开关正常发光,然后断开开关SS。重新。重新闭合闭合SS,观察到什么现象?,观察到什么现象?灯泡灯泡AA22立刻正常发光立刻正常发光,跟线圈,跟线圈LL串联的串联的灯泡灯泡AA11逐渐亮起来逐渐亮起来。。电路接通时,电流由零开始增加,穿过线圈电路接通时,电流由零开始增加,穿过线圈LL的磁通量逐渐增加,的磁通量逐渐增加,LL中产生的中产生的感应电动感应电动势的方向与原来的电流方向相反势的方向与原来的电流方向相反,阻碍,阻碍LL中中电流增加,即电流增加,即推迟了推迟了电流达到电流达到正常值的时间。正常值的时间。现象:现象:分析:分析:演示实验2接通电路,待灯泡接通电路,待灯泡AA正正常发光。然后断开电路,观常发光。然后断开电路,观察到什么现象?察到什么现象?SS断开时,断开时,AA灯突然闪亮一下才熄灭。灯突然闪亮一下才熄灭。现象:现象:电路断开时,电路断开时,AA支路的电流支路的电流瞬间变为零瞬间变为零,但,但穿过线圈穿过线圈LL的磁通量逐渐减少,的磁通量逐渐减少,LL中产生的中产生的感应电动势的方向与原来的电流方向相感应电动势的方向与原来的电流方向相同同,,LL与与AA组成闭合回路,组成闭合回路,AA中出现中出现逐渐减逐渐减少少的的反向电流反向电流,即,即推迟了推迟了电流减少到电流减少到零的时零的时间。间。分析:分析:提示:线圈中的电流不能突变提示:线圈中的电流不能突变二、自感现象1、由于线圈本身的电流发生变化而产生的电磁感应现象,叫自感现象。2、自感现象中产生的电动势叫自感电动势。自感电动势将在闭合电路中产生自感电流。自感电动势的作用:阻碍导体中原来的电流变化。注意:“阻碍”不是“阻止”,电流原来怎么变化还是怎么变,只是变化变慢了,即对电流的变化起延迟作用。三、自感系数1、自感电动势的大小:与电流的变化率成正比2、自感系数L-简称自感或电感(1)决定线圈自感系数的因素:(2)自感系数的单位:亨利,简称亨,符号是H。常用单位:毫亨(mH)微亨(μH)IELt实验表明,线圈越长,越粗,匝数越多,自感系数越大。另外,带有铁芯的线圈的自感系数比没有铁芯时大得多。自感电动势也与磁通量的变化率成正比,可推得自感电动势与通过线圈电流的变化率成正比。1、如图所示,L为自感系数较大的线圈,电路稳定后小灯泡正常发光,当断开电键的瞬间会有A.灯A立即熄灭B.灯A慢慢熄灭C.灯A突然闪亮一下再慢慢熄灭D.灯A突然闪亮一下再突然熄灭LA2.在如图的电路中,两个灵敏电流表G1和G2的零点都在刻度中央,当电流从”+”接线柱流入时,指针向右摆;当电流从”-”接线柱流入时,指针向左摆.在电路接通后再断开的瞬间,下列说法符合实际的是A.G1指针向左摆,G2指针向右摆B.G1指针向右摆,G2指针向左摆C.G1、G2的指针都向左摆D.G1、G2的指针都向右摆↑↑LG1G2R2R1S+-+-3.在如图的电路中,L是自感系数足够大的线圈,它的电阻可忽略不计,L1和L2是两个完全相同的小灯泡.将开关S闭合,待灯泡亮度稳定后,再将开关S断开,则下列说法正确的是A.S闭合瞬间,两灯同时亮,以后L1熄灭,L2变亮B.S闭合瞬间,L1先亮,L2后亮,最后两灯亮度一样C.S断开时,两灯都亮一下再慢慢熄灭D.S断开时,L2立即熄灭,L1亮一下再慢慢熄灭S×L1L×L2四、日光灯:结构原理镇流器的作用:启动时产生瞬时高压、发光时降压限流。4.日光灯镇流器的作用是A.启动时限制灯管中的电流B.启动时产生瞬间高电压,点燃灯管C.工作时降压限流,使灯管在较低的电压下工作D.工作时维持灯管两端有高于电源的电压,使灯管正常工作5.下列关于日光灯启动器的说法,正确的是A.日光灯正常发光时,启动器处于导通状态B.日光灯正常发光时,启动器处于断开状态C.启动器在日光灯启动过程中,先是接通电路预热灯丝,然后切断电路,靠镇流器产生瞬时高压点燃灯管D.日光灯正常工作时,取下启动器,日光灯仍正常工作五、涡流现象:在整块导体内部发生电磁感应而产生感应电流的现象称...
